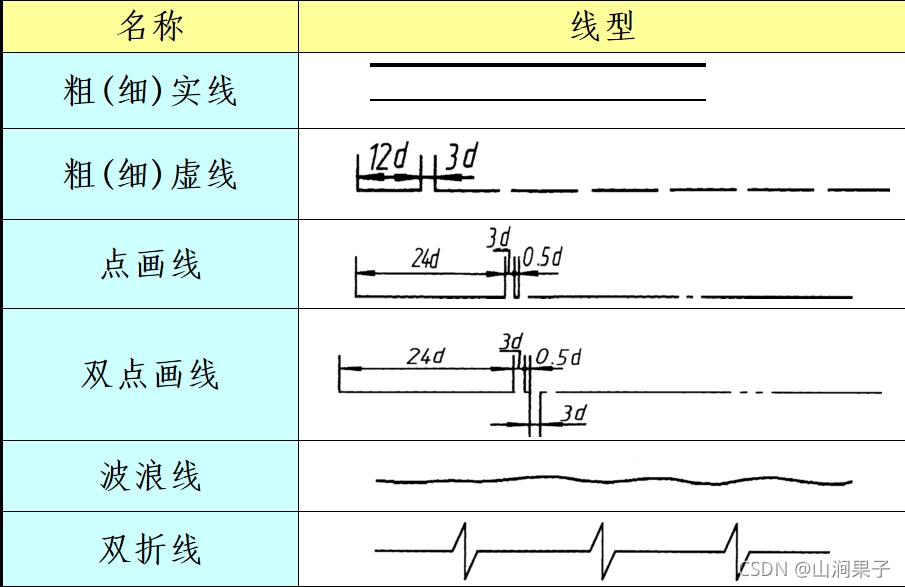

1.图线的型式
1)常用基本图线: 8 种。
粗实线、细实线、细虚线、细点画线、波浪线、细双点画线、双折线、粗点画线。
2)线宽: 粗、细两种。
线宽比2:1 ， 粗线宽度优先采用0.5 mm、0.7㎜。
不同的线型具有不同的含义。
2.图线的应用

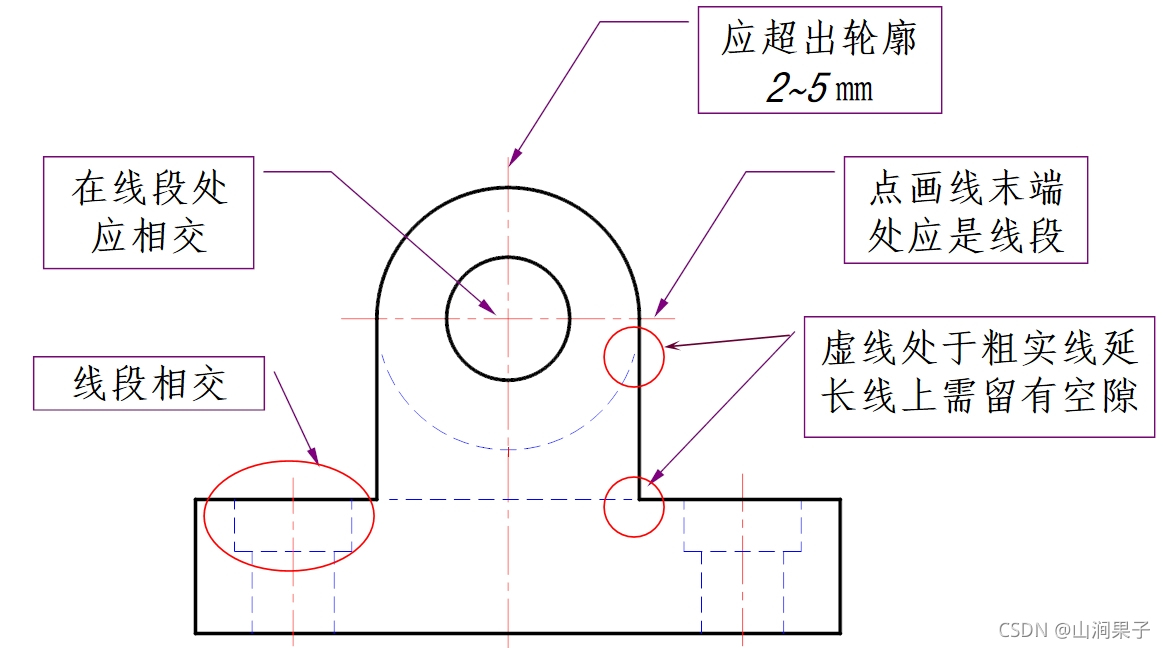

3.图线的画法
1)同一图样中同类型图线的宽度应一致，虚线、点画线及双点画线中各自线段的长短、间隔大小应大致相同。
2)细虚线、细点画线、细双点画线与其他线相交时不应穿“空”而过。
3)画圆的中心线时,圆心应是长画的交点,细点画线两端应超出轮廓2 ㎜～5 ㎜。
4)细虚线直接在实线延长线上相接时,细虚线应留出空隙。
5)细虚线圆弧与实线相切时, 细虚线圆弧应留出间隙。
6)考虑缩微制图的需要,两条平行线之间的最小间隙一般不小于0.7 ㎜ 。
