【Arduino】ADC模拟量输入

大家好，欢迎来到IT知识分享网。

目录

1、模拟信号

2、ADC输入

analogRead()函数

analogReadMillivolts

 analogReadResolution

3、示例

1、模拟信号

        生活中，接触到的大多数信号都是模拟信号，如声音、温度的变化等。如图1所示，模拟信号是用连续变化的物理量表示的信息，信号随时间作连续变化。在模拟输入引脚是指带有ADC（Analog-to-Digital Converter，模数转换器）功能的引脚。非常常见的外设，用于将模拟信号（如电压）转换成数字信号。以便可以读取和处理。

        Arduino自己的硬件Arduino Uno模拟输入功能有10位精度，即可以将0～3.3V的电压信号转换为0～1023的整数形式表示。ESP8266也是只有10位，而ESP32，默认12位分辨率，可以接受0～3.3V电压信号转换成0~4095的整数形式表示。

        下图是ESP8266 min-D1开发板引脚定义，仅有A0引脚支持ADC输入，

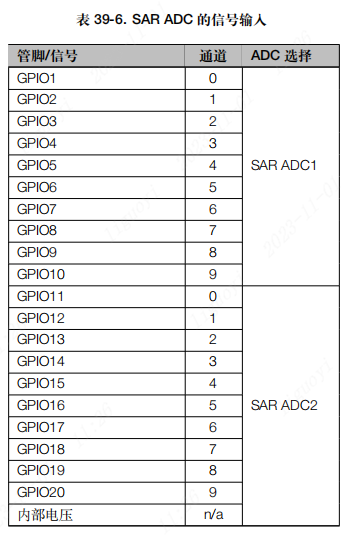

        ESP32-S3 集成了两个 12 位 SAR ADC，每个ADC有10个通道，共支持 20 个ADC输入

2、ADC输入

analogRead()函数

        此函数用于用于获取给定引脚/ADC通道的ADC原始值

analogRead(pin)

        pin: 读取的模拟输入引脚的名称，被指定的引脚必须是模拟输入引脚，该值未校准。

analogReadMillivolts

        该函数用于获取给定引脚ADC通道的ADC原始值，并将其转换为mV校准结果。

uint32_t analogReadMilliVolts(uint8_t pin);

pin ：读取的模拟输入引脚的名称。

 analogReadResolution

        此函数用于设置返回值的分辨率。默认值为 12 位（范围为 0 到 4095） 对于除 ESP32S3 之外的所有芯片，默认为 13 位（范围从 0 到 8191）。 当设置不同的分辨率时，读取的值将被移动以匹配给定的分辨率

范围是 1 – 16 。如果未使用此函数，则将使用默认值。

void analogReadResolution(uint8_t bits); //bits设置模拟读取分辨率 //注意：对于 ESP32，分辨率介于 9 到 12 之间，它会改变 ADC 硬件分辨率。否则值将被转移。

3、示例

模拟量接线注意：

测量模拟量引脚A0电压，通过analogRead()函数读取，关系：0-1023<—->0-3.3V

void setup() { //定义波特率 Serial.begin(); } void loop() { // 从A0针脚读取模拟量的数值 int sensorValue = analogRead(A0); //将模拟量转为电压，（模拟量0-1023，对应的电压是0-3.3V） float voltage =sensorValue*（3.3/1023.0） /发送到串口监视器输出 Serial.println(voltage); delay(1); }
