双网卡调试记录

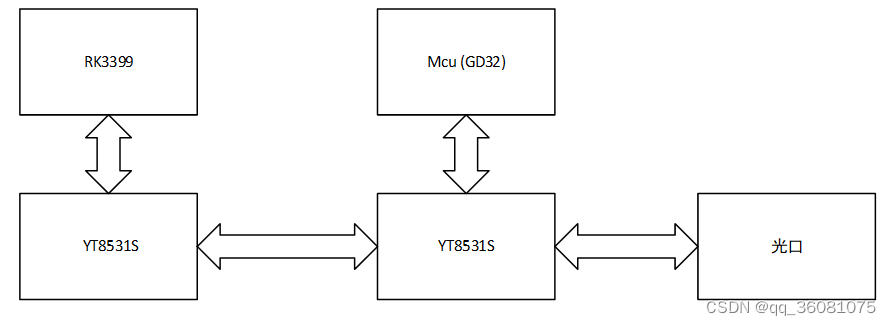

1.主链路：

2.链路原理：
主要目的是完成由MCU控制的yt8531,实现该phy的光电转换，输入可以是光信号或者插入光信号的电信号；
将光信号变成电信号；然后经过rk3399控制的yt8531;
3.yt8531寄存器介绍:

寄存器类型及访问方法：
分三类：
MII 寄存器（ Media independent interface MII register，以下简写为 mii_reg）
Ext扩展寄存器（ extendedregister，以下简写为 ext_reg）
MMD 寄存器（MDIO Managable Device 简写为 mmd_reg）

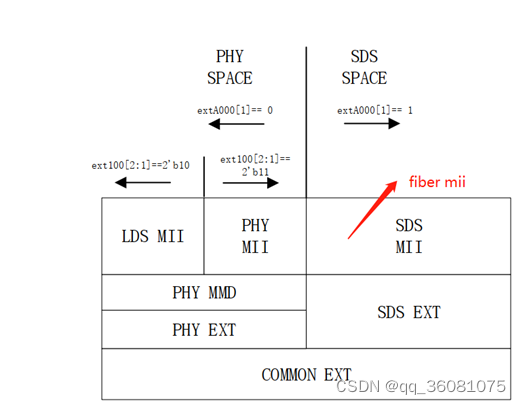

地址空间：

//ext 寄存器写
void yt8531s_ext_write(uint8_t phyaddr, uint16_t regaddr, uint16_t data)
{

yt8531_mdio_write(phyaddr,0x1e,regaddr);
yt8531_mdio_write(phyaddr,0x1f,data);
}
//ext 寄存器读
uint16_t yt8531s_ext_read(uint8_t phyaddr, uint16_t regaddr)
{

uint16_t data=0;
yt8531_mdio_write(phyaddr,0x1e,regaddr);
data=yt8531_mdio_read(phyaddr,0x1f);
return data;
}
MII寄存器写
void yt8531_mdio_write(uint8_t phyaddr, uint8_t regaddr, uint16_t data)
MII寄存器读
uint16_t yt8531_mdio_read(uint8_t phyaddr, uint8_t regaddr)
注意：读写
3.1访问ext寄存器时（包括 commom ext 跟sds ext,及phy ext）;用法如下：
写： yt8531s_ext_write(phyaddr, regaddr, data)
或者 yt8531_mdio_write(phyaddr,0x1e,regaddr);
yt8531_mdio_write(phyaddr,0x1f,data);
读： yt8531s_ext_read(phyaddr, regaddr)
yt8531_mdio_write(phyaddr,0x1e,regaddr);
data = yt8531_mdio_read(phyaddr,0x1f);

3.2访问SDS MII寄存器
必须先切换数据到SDS yt8531s_ext_write(phyaddr,0xa000, 0x2)
写： yt8531_mdio_write(phyaddr, regaddr, data);
