RDK库Linux交叉编译指南

RDK库简介

RDK（Robot Development Kit）是一个集成了机器人开发过程中常用的通信协议、控制算法的机器人开发工具包，主要面向Linux平台同时也支持stm32f1与stm32f4平台。目前该工具包包含PID增量式与位置式算法的实现、维特智能私有协议（惯性导航）、达妙电机与大疆电机的控制协议、常见编码电机的控制算法、USB串口类、USB转CAN总线功能、简单消息传输协议（传输字符串）、简单二进制传输协议（传输自定义结构体）、可靠二进制传输协议（带丢包超时重传功能）、底盘运动解算（两轮差速、麦克纳姆轮、全向轮）、VOFA可视化服务器。

RDK库链接

安装Docker

强烈建议在docker容器中开发机器人，不需要配置任何环境，并且代码保存在本地并在本地进行编译，效率远高于在机器人开发板中开发。交叉编译指的是在一个硬件平台上生成另一硬件平台的可执行代码，例如在笔记本电脑（x86）编译能够在树莓派（arm）上运行的程序。交叉编译的目标系统一般都是内存较小、显示设备简陋甚至没有，没有能力在其上进行本地编译，或无法运行我们所需要编译器。

下载交叉编译工具链

链接: https://pan.baidu.com/s/19ieR6x-M0OQjy0ZKvhVXxw 提取码: pge8

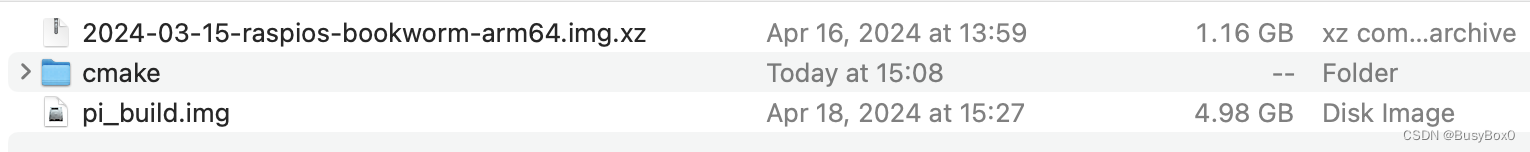

下载其中的cmake文件夹和pi_build.img，其中cmake文件夹里包含交叉编译所需要的cmake配置文件，pi_build.img则是docker镜像，包含aarch64和arm32交叉编译工具链、boost、opencv4.8.0。2024-03-15-raspios-bookworm-arm64.img.xz是树莓派arm64位最新版操作系统。

运行容器

将下载的镜像导入docker

docker load -i pi_build.img docker images

创建容器并运行

docker run -it -d --mount type=bind,src=D:\\work_dir,target=/home/work_dir --name rc pi_build /bin/bash

上面的命令将本地磁盘D:\work_dir目录映射到容器中的/home/work_dir目录，这样就可以在docker容器中访问本地磁盘上的代码。

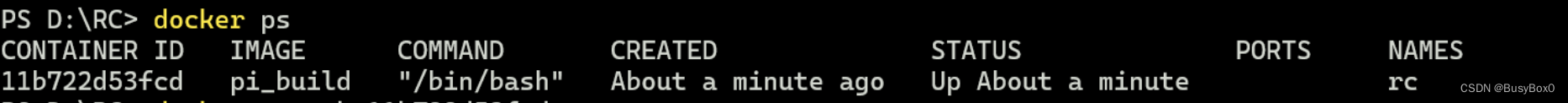

查看正在运行的容器

docker ps

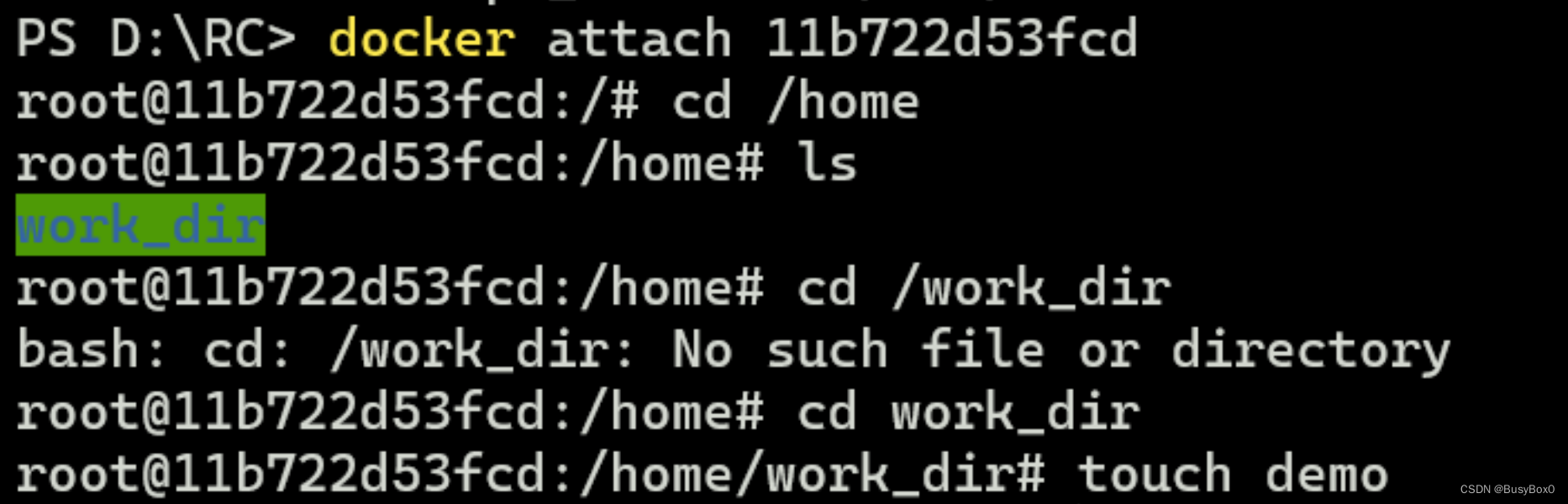

连接到容器

# docker attach <container id> docker attach 11b722d53fcd

安装RDK库

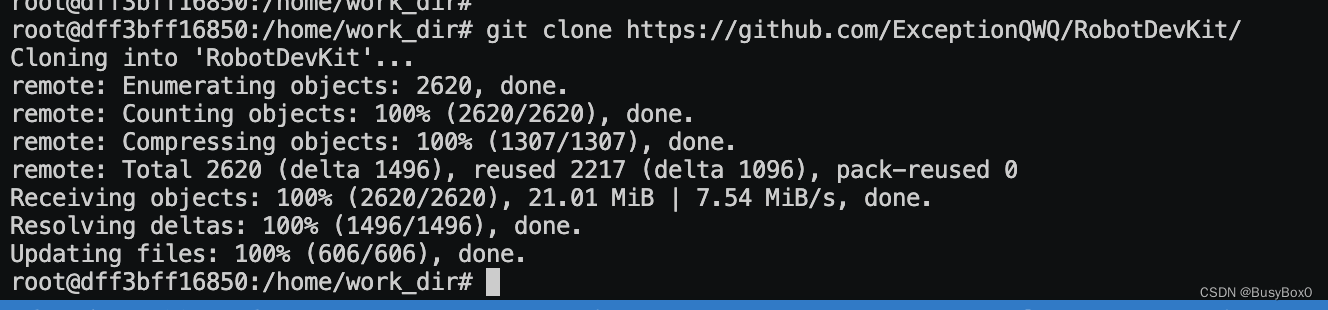

进入到/home/work_dir目录

cd /home/work_dir git clone https://github.com/ExceptionQWQ/RobotDevKit/

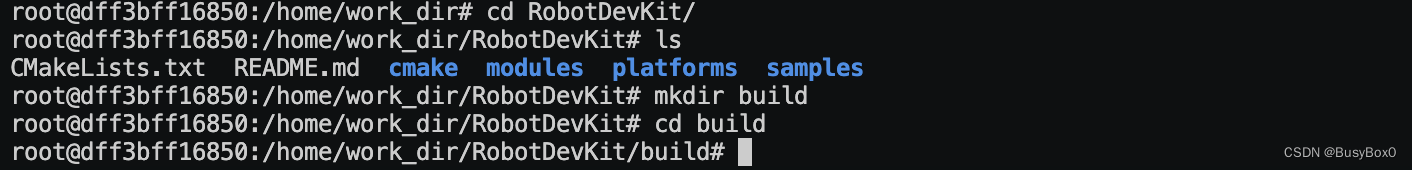

创建build目录

cd RobotDevKit mkdir build cd build

在x86平台交叉编译arm32程序使用下面的指令安装

sudo apt-get install libboost-dev:arm sudo apt-get install gcc-arm-linux-gnueabihf g++-arm-linux-gnueabihf cmake -D CMAKE_INSTALL_PREFIX=/usr/arm-linux-gnueabihf -D CMAKE_BUILD_TYPE=RELEASE .. make install

在x86平台交叉编译arm64程序使用下面的指令安装

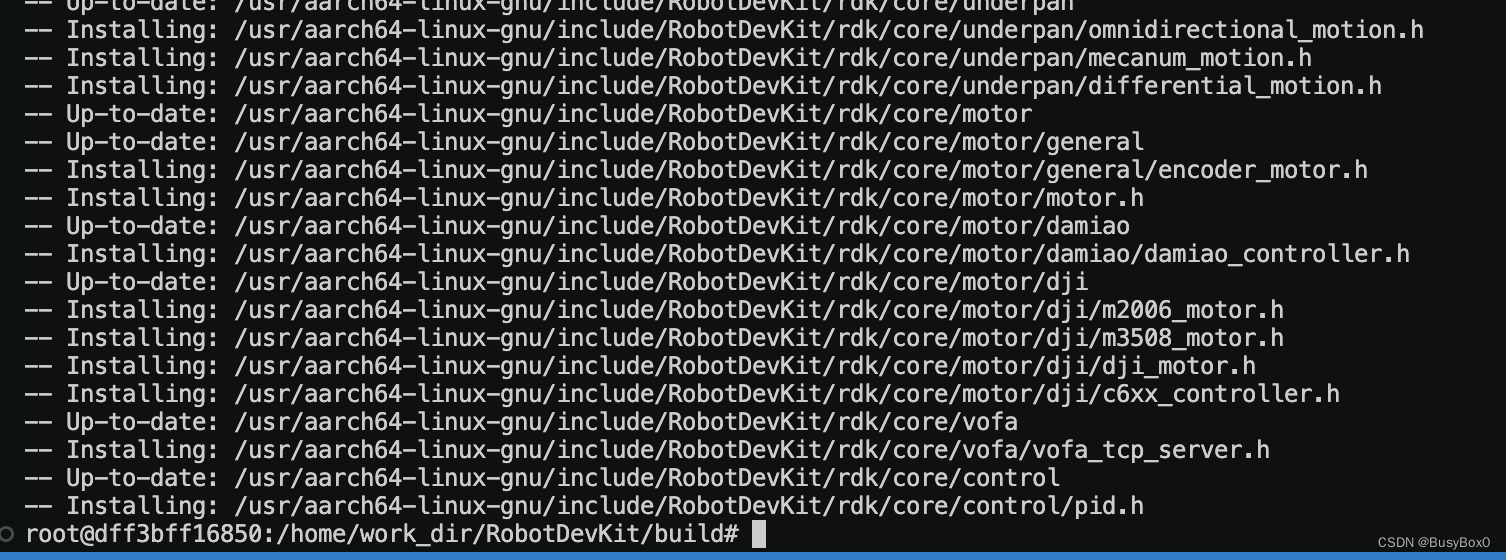

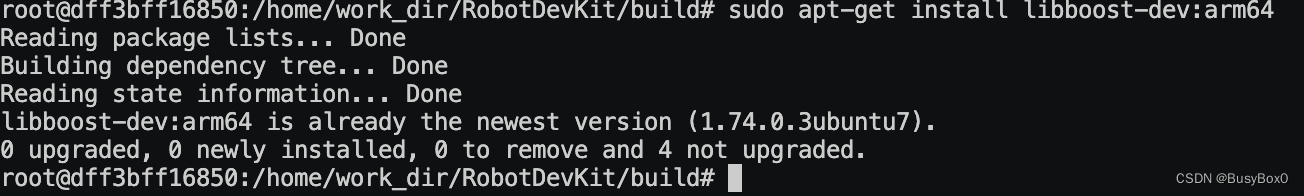

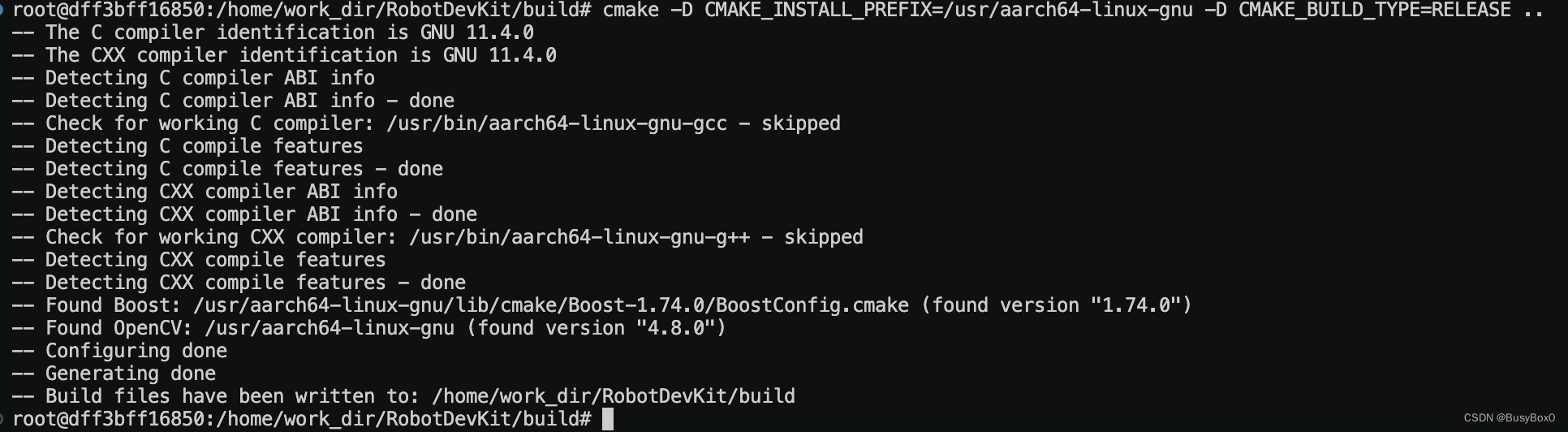

sudo apt-get install gcc-aarch64-linux-gnu g++-aarch64-linux-gnu sudo apt-get install libboost-dev:arm64 cmake -D CMAKE_INSTALL_PREFIX=/usr/aarch64-linux-gnu -D CMAKE_BUILD_TYPE=RELEASE .. make install

如果直接在arm或者x86平台上编译则使用下面的指令安装

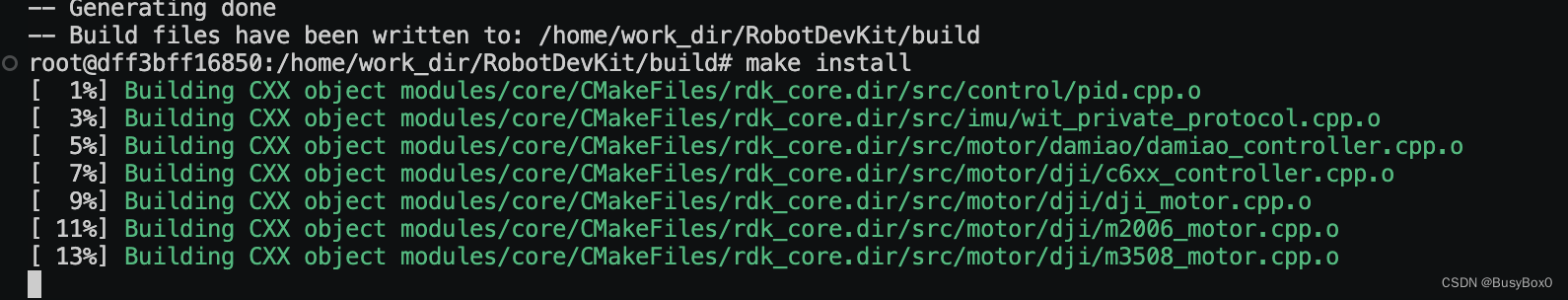

sudo apt-get install libboost-dev cmake -D CMAKE_INSTALL_PREFIX=/usr/local -D CMAKE_BUILD_TYPE=RELEASE .. make install

这里以交叉编译arm64程序为例

使用VSCode连接到容器进行开发

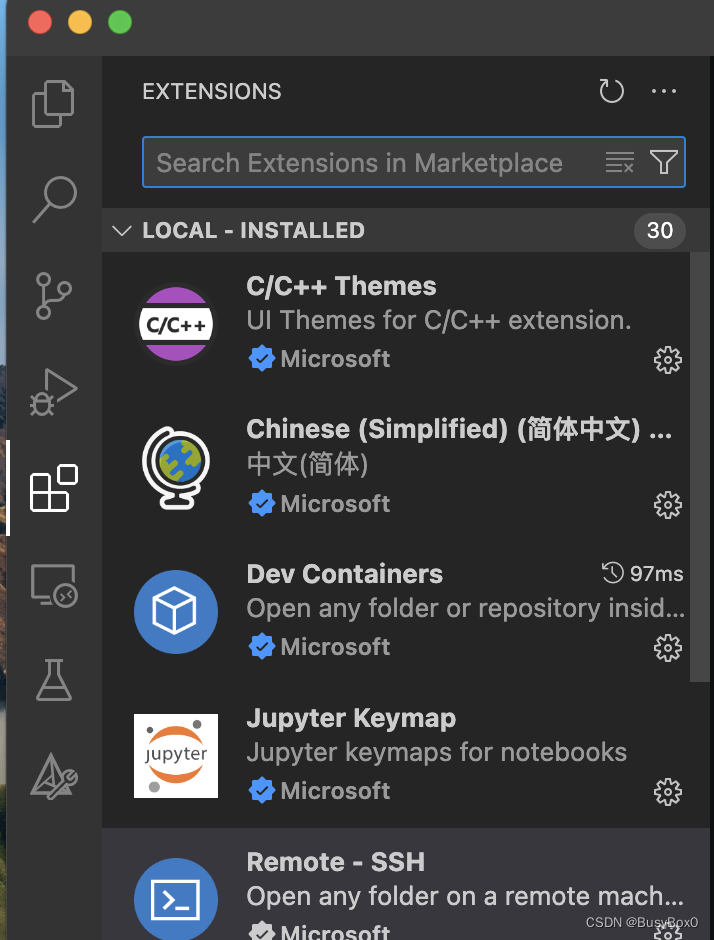

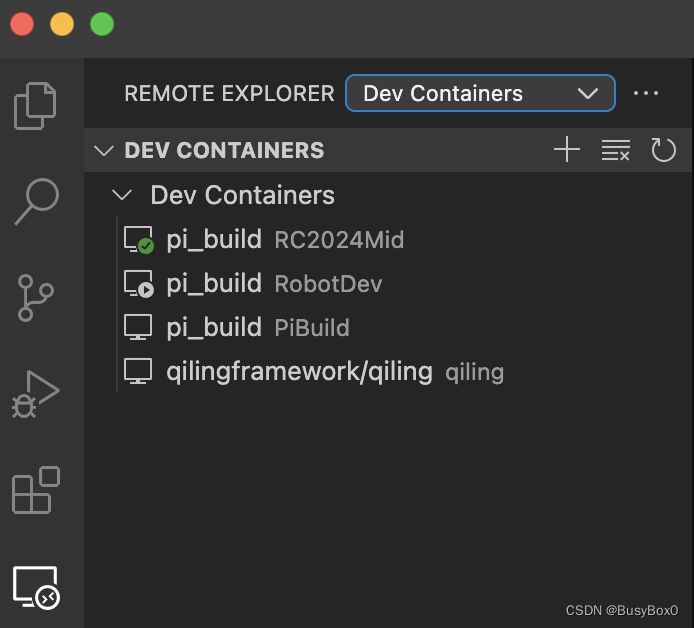

在VSCode中安装好Dev Containers插件

在Remote Exploers中选择Dev Containers，进入刚才创建的docker容器。

点击向右的箭头,Attach in Current Window

在work_dir目录像往常一样创建cmake工程，然后将刚才下载的cmake文件夹放进自己创建的工程根目录中，修改CMakeLists.txt，在project()前加上set(CMAKE_TOOLCHAIN_FILE “cmake/aarch64-gnu.toolchain.cmake”)

cmake_minimum_required(VERSION 3.10) #这一行一定要在project前面 set(CMAKE_TOOLCHAIN_FILE "cmake/aarch64-gnu.toolchain.cmake") set(CMAKE_CXX_STANDARD 20) project(ReliableBinaryTransferDemo VERSION 1.0) find_package(RobotDevKit REQUIRED) include_directories(${
   RobotDevKit_INCLUDE_DIRS}) add_executable(main src/main.cpp) target_link_libraries(main ${
   RobotDevKit_LIBRARIES})

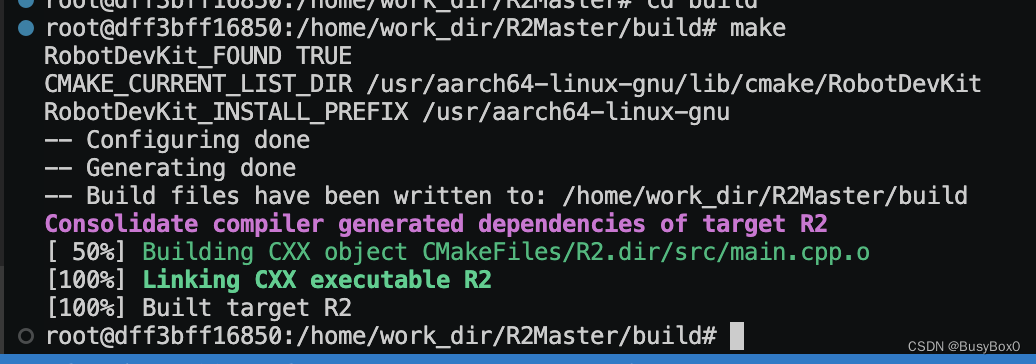

交叉编译arm64程序

最后使用scp指令将生成的可执行文件上传到目标硬件平台上。

如果是交叉编译arm32的程序，则把CMAKE_TOOLCHAIN_FILE改成cmake/arm.toolchain.cmake

linux平台使用rdk库的例程请参考：ReliableBinaryTransferDemo
