目录
一、辅助继电器
1、简介：

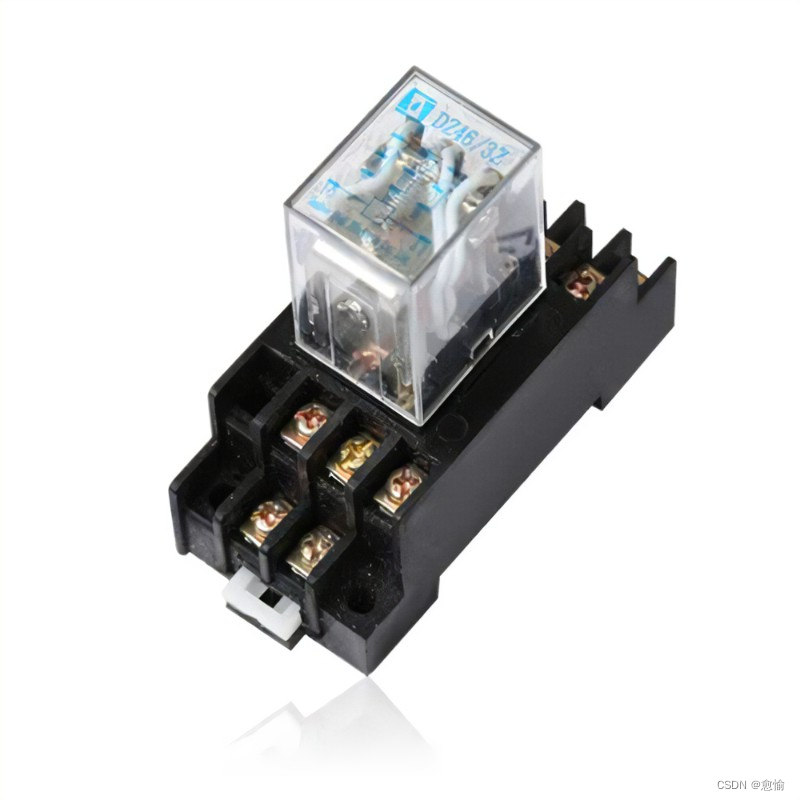

辅助继电器主要用于PLC内部编程，它们类似于中间继电器，用于辅助运算、状态暂存、移位等操作。辅助继电器不能直接驱动外部负载，负载只能由输出继电器的外部触点驱动。在PLC内部编程时，可以无限次使用辅助继电器的常开和常闭触点。
2、种类：
辅助继电器可以分为一般用途辅助继电器、停电保持型辅助继电器和特殊辅助继电器。
A、一般用途辅助继电器：
一般用途辅助继电器采用M与十进制数共同组成编号，范围为M0～M499，共500个。这些辅助继电器在逻辑运算中只起到辅助运算、状态暂存、移位等作用。通常情况下，一般用途辅助继电器没有断电保护功能，电源断电后，它们的状态会全部变为OFF，而上电时根据常开、常闭型来确定是否变为ON。
例如这个起保停程序，使用的是M0这个一般用途的继电器。
B、停电保持型辅助继电器：
停电保持型辅助继电器的编号范围是M500~M1023，共524个。适用于在电源中断瞬时的状态下，能够记忆停电前的状态，待重新通电后能够恢复记忆的这种状态 。其余作用与一般用途辅助继电器一样。
C、特殊辅助继电器：
用来表示PLC的某些状态、提供时钟脉冲和标志、设定PLC的运行方式等功能的辅助元件。这些特殊辅助继电器共有256点，编号从M8000~M8255。它们可以用于步进顺控、禁止中断、设定计数器是加计数还是减计数等操作。
介绍一些常见特殊辅助继电器：

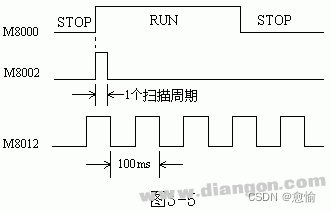

M8000：一上电就会导通。
M8002：一上电导通一个扫描周期后关闭。
M8005：报警触电，当PLC电池电量过低时进行报警。
M8013：秒脉冲，一直进行循环0.5s得电，0.5s失电。(产生时钟脉冲的特殊辅助继电器，如M8011、M8012、M8013和M8014分别可以产生10ms、100ms、1s和1min的时钟脉冲)
3、总结：
a、一般用途的辅助继电器原则上可以在PLC内部编程时，可以无限次使用；
b、特殊辅助继电器有256个，每个都有其自己的作用，所以在使用特殊继电器的时候一般通过查表得方式获得这个特殊继电器得作用(一些常用特殊继电器还是可以记一记)；
c、本文讲的辅助继电器主要适用与FX3U系列PLC；
