Tekla二次开发入门–用Visual studio创建一个梁

大家好，欢迎来到IT知识分享网。

一、准备阶段

1.Tekla structures 21.0
2.visual studio 2022企业版
以上是我使用的版本，使用的编译语言是C#

二、其他辅助材料

三、创建梁

1.打开Tekla软件，新建一个文件；

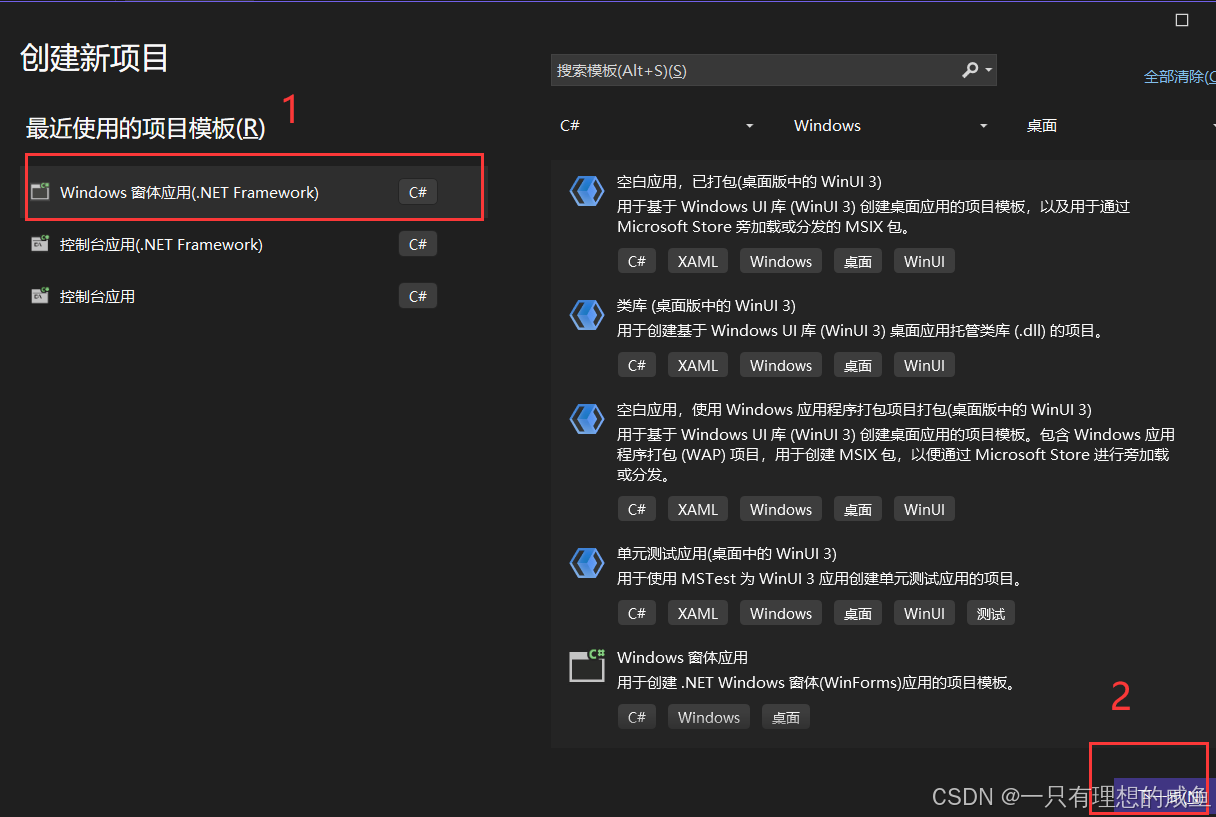

2.打开Visual studio创建一新项目；

3.

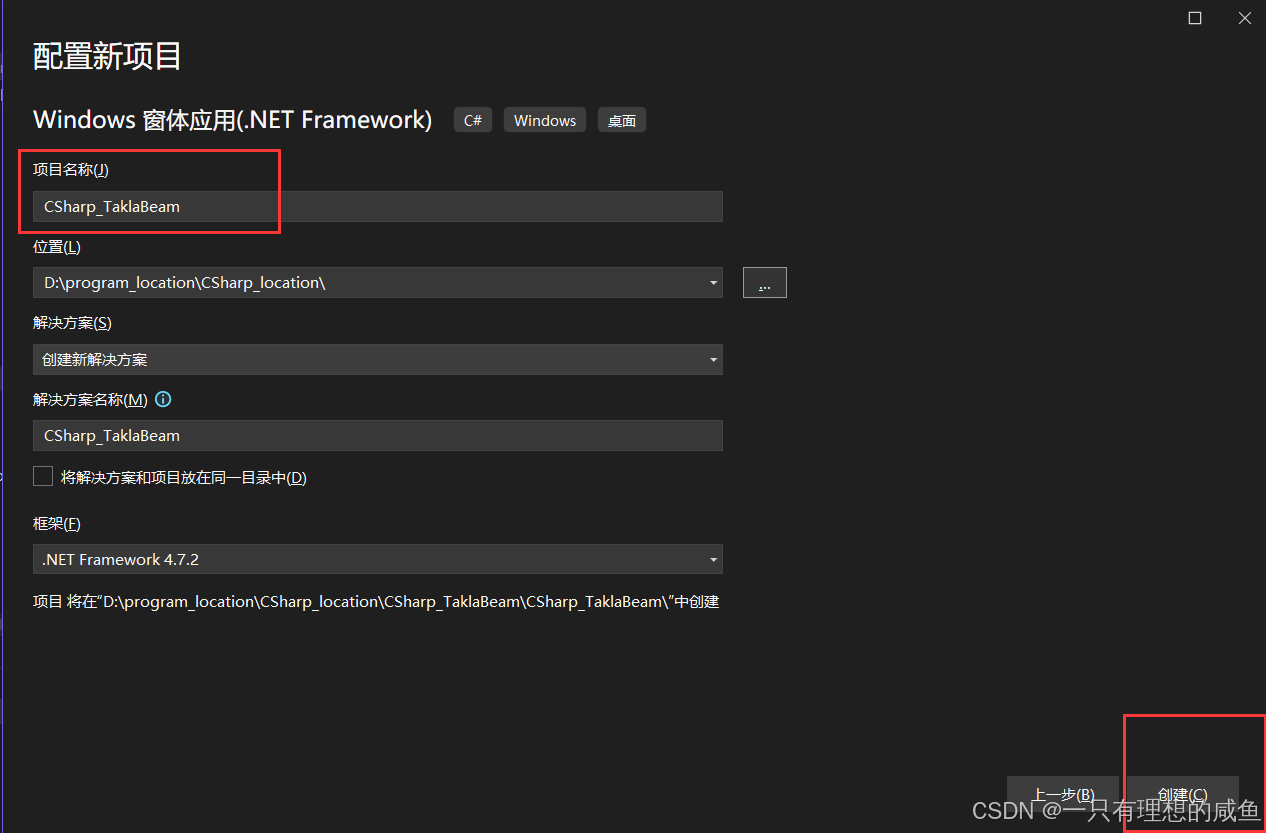

项目命名

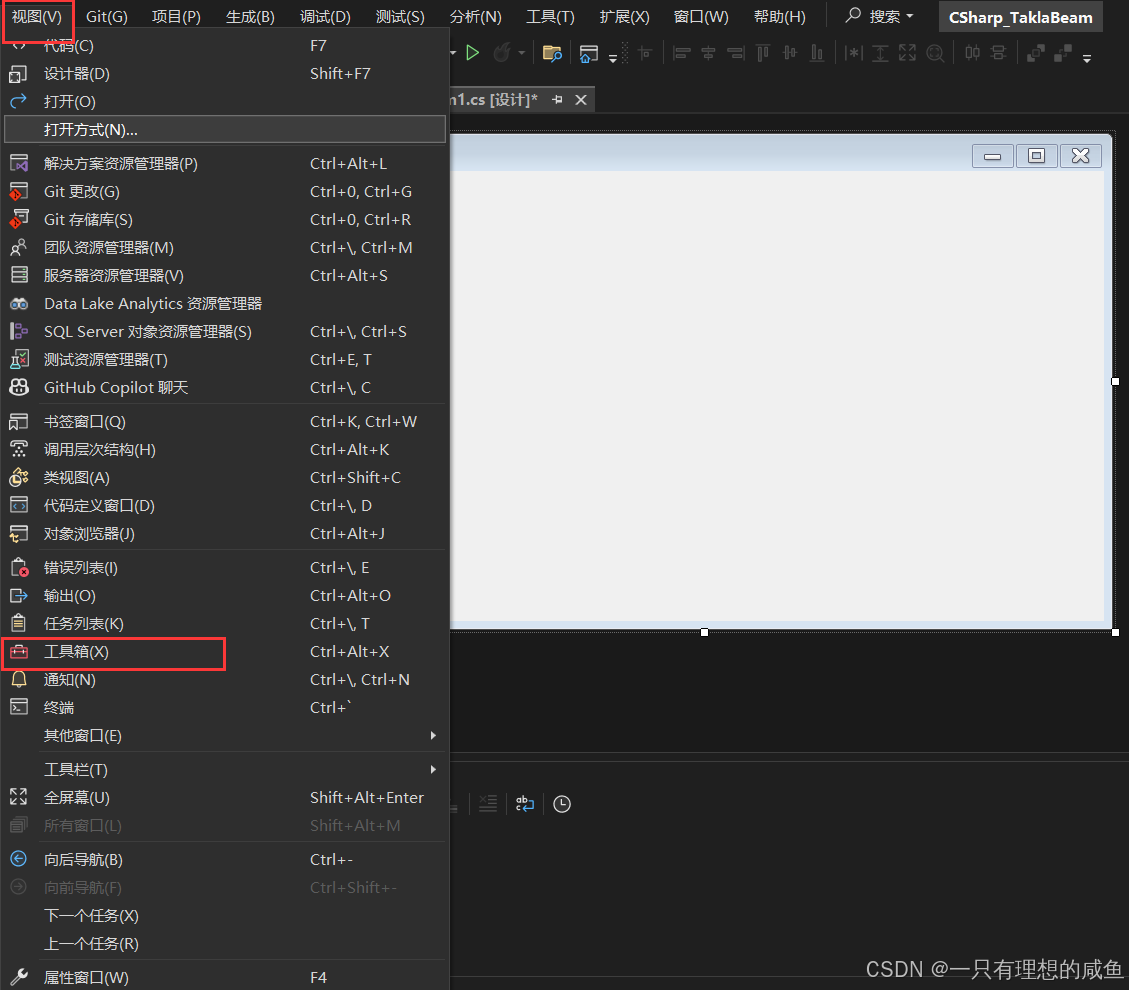

4.点击视图，点击工具箱，会出现工具箱一栏

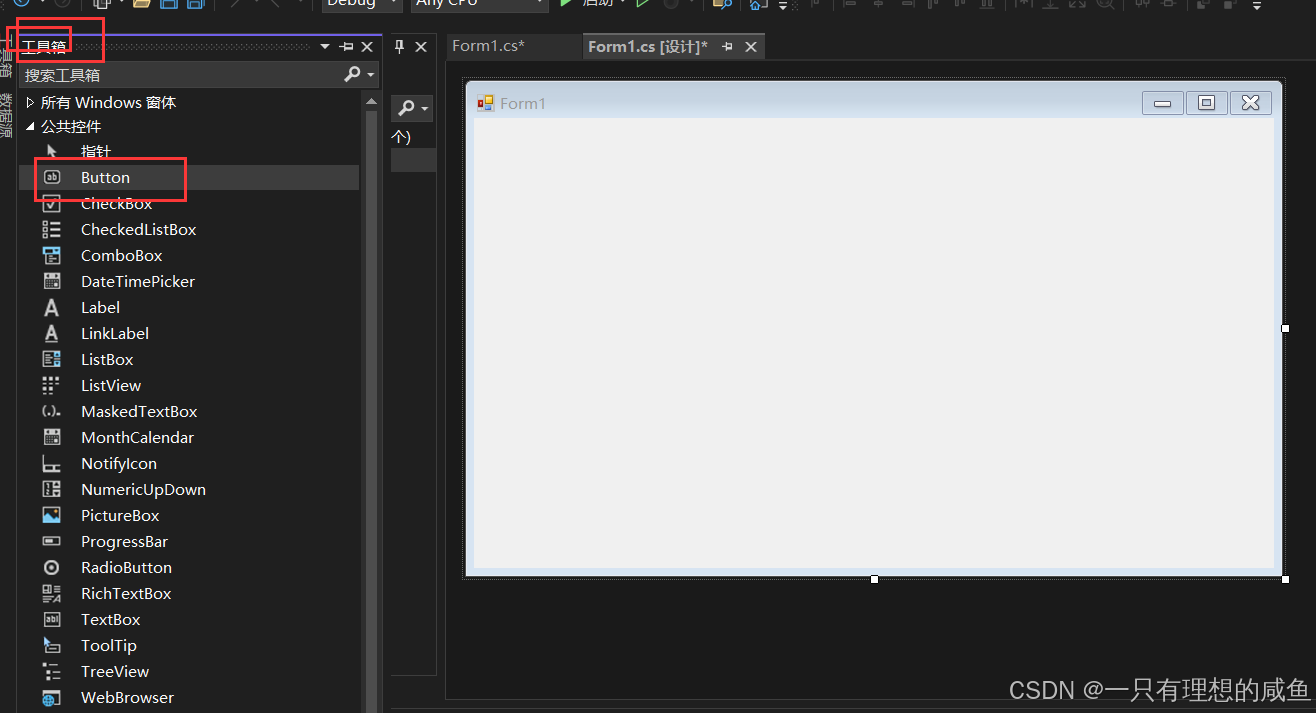

在工具箱中找到button按钮，鼠标左键点击不松开，拖拽到窗体中来

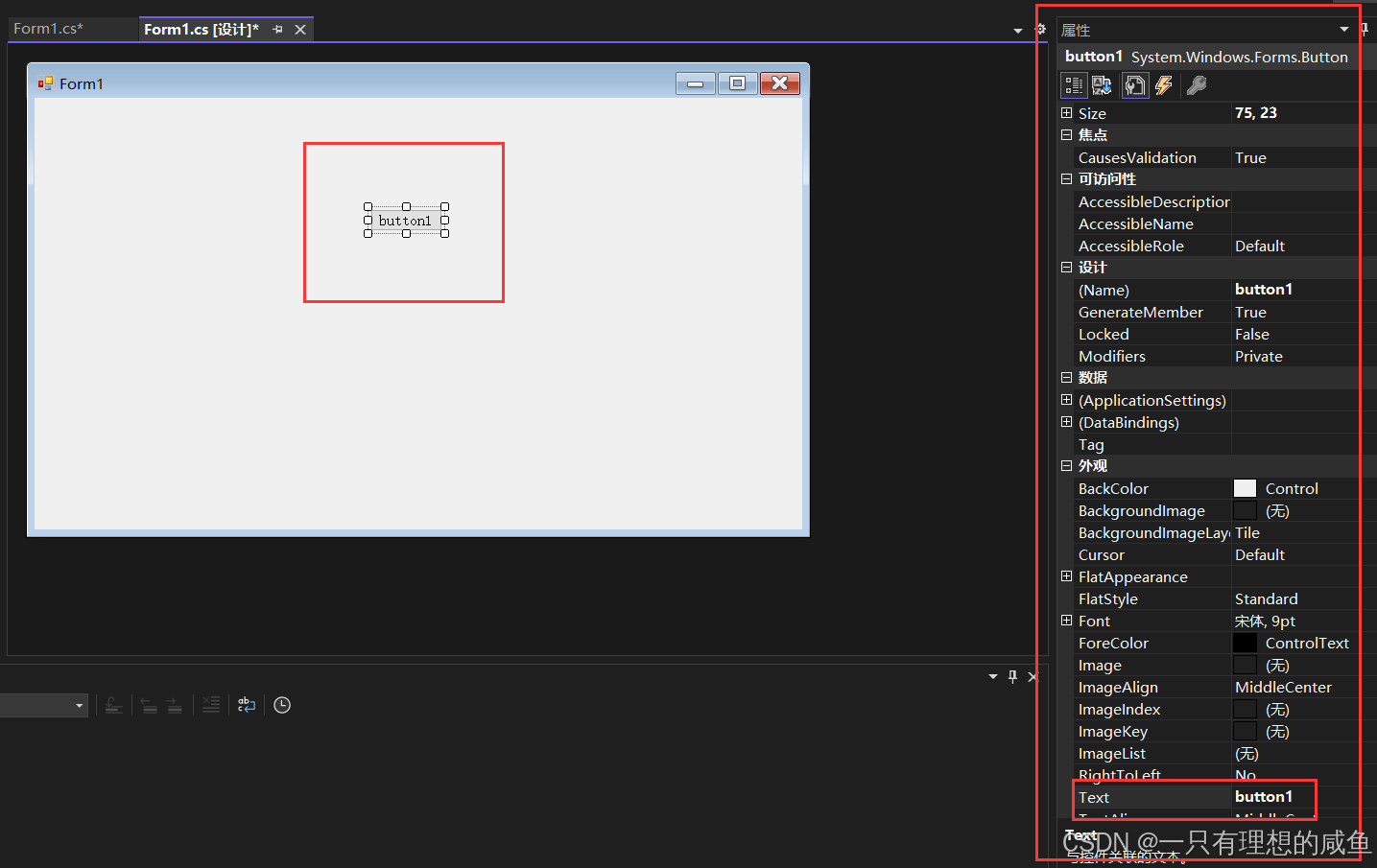

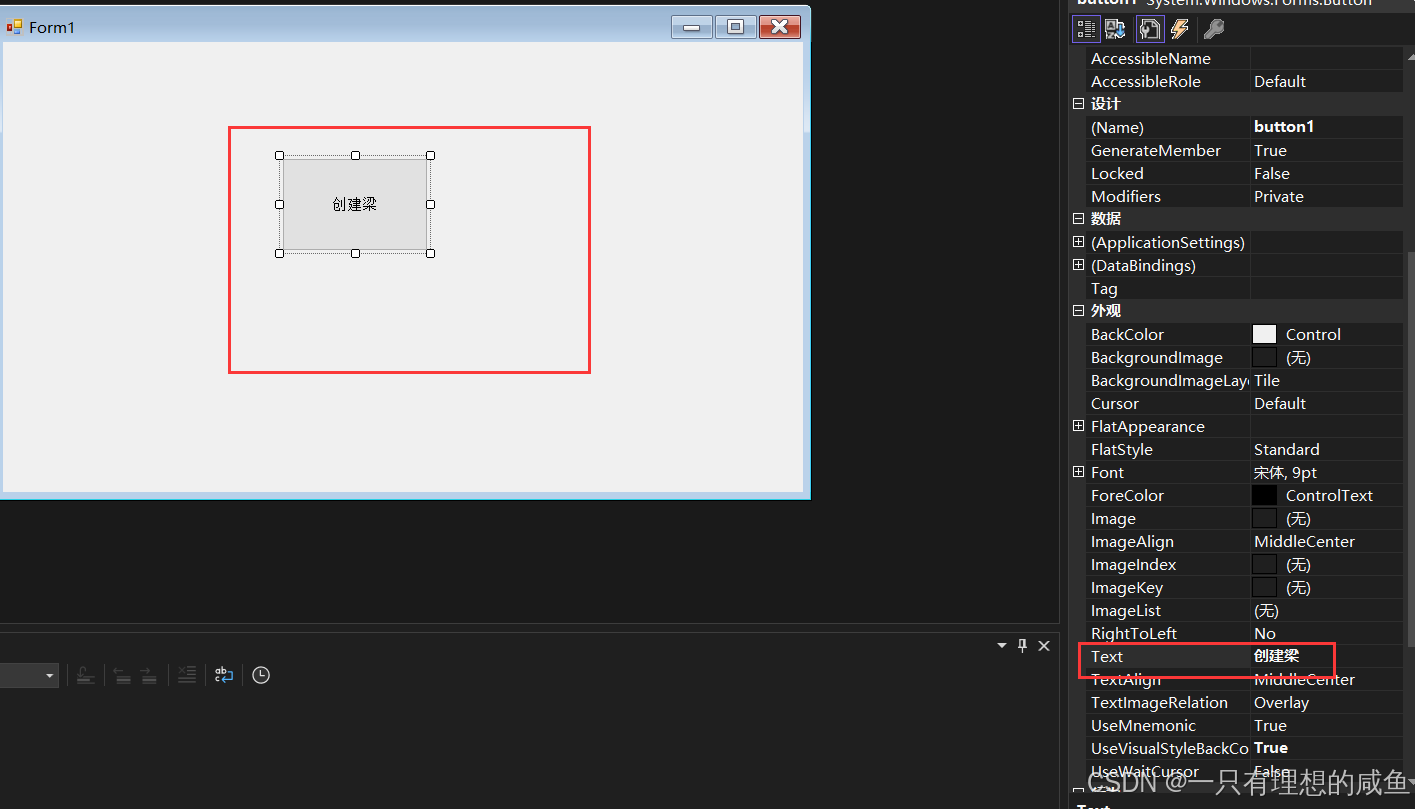

会出现一个按钮，以及这个按钮的属性栏，点击text可以改按钮的显示名字，这里我们改成创建梁，直接用鼠标可以调整按钮的大小
![(https://i-blog.csdnimg.cn/direct/efd339ac685ddc70b6035f7a0.png)

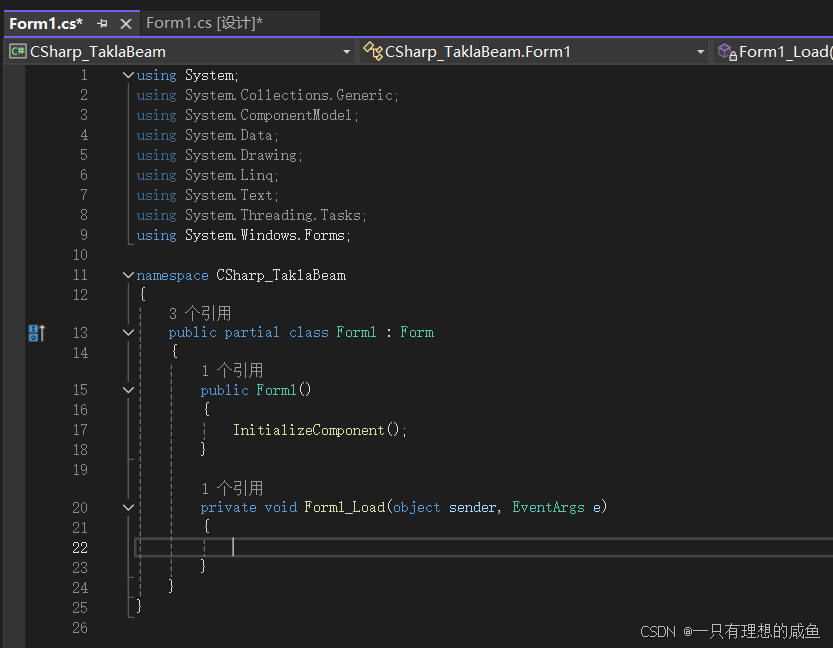

5.双击窗体进入代码编程页面
![在这里插入图片描述](http

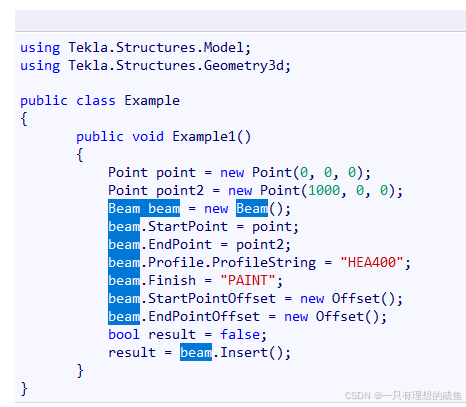

6.在TeklaOpenAPI Reference的官方文档中，给出的梁创建的例子如下：

7.可以看到首先是需要引用2个程序包：一个是Tekla.Structures.Model，另一个是Tekla.Structures.Geometry3d,引用方法有两种：

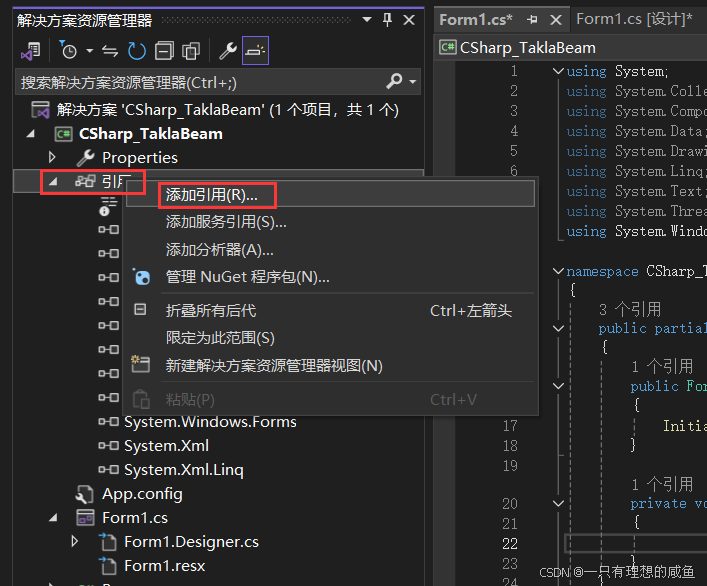

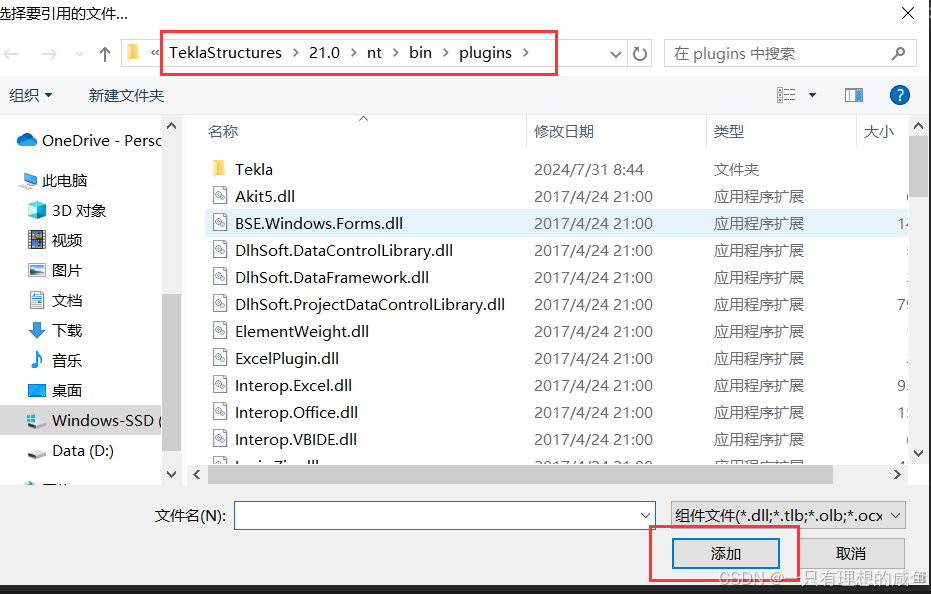

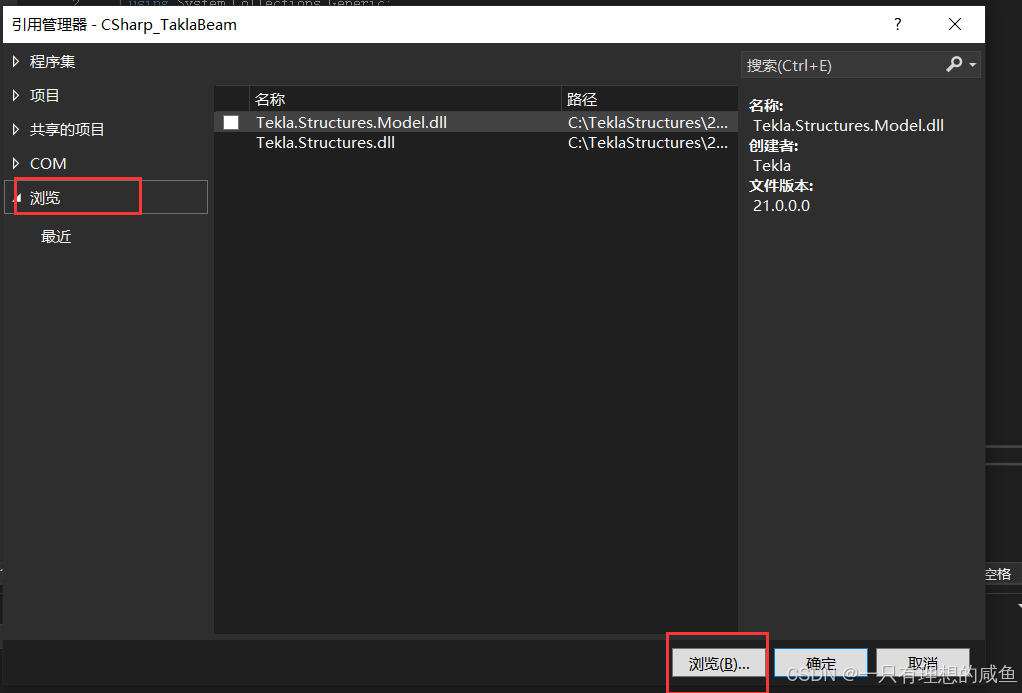

• 直接在项目中引用。这两个程序包也是在安装目录下自带的，可以在Visual studio的项目中直接选择引用——添加引用——浏览——以找到您想要引用的类库。

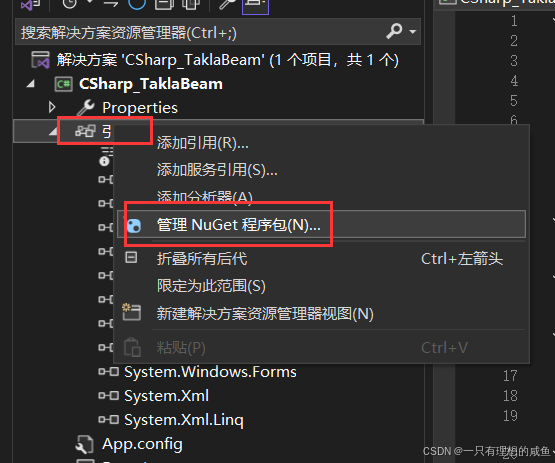

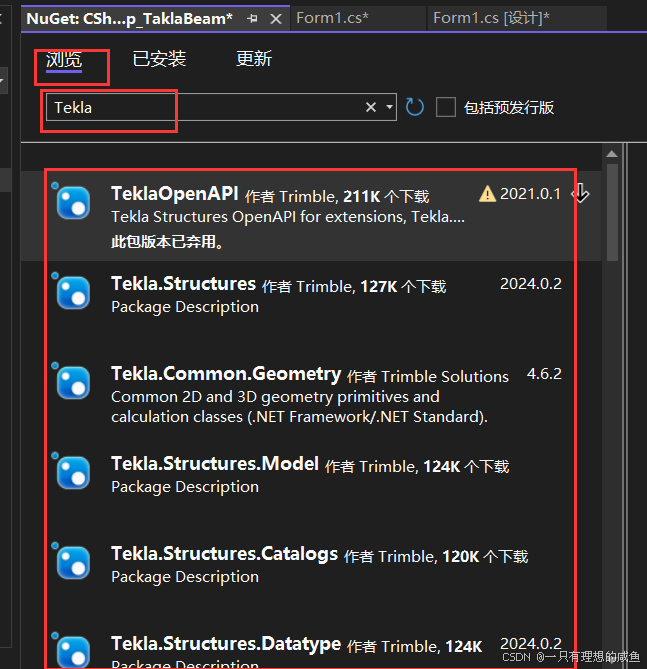

• 在visual studio中下载，引用——管理NuGet程序包——浏览——搜索Tekla——会出现Tekla的所有包，只需下载你所需要的包即可。
•

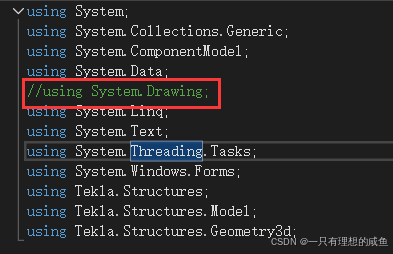

8.程序包引用之后就可以编写代码了，直接把辅助文档中的代码复制过来Point会报错，因为因为point在Tekla.Structures.Geometry3d和System.Drawing两个名称空间中都有point这个变量，导致不能正确引用，这样程序就不知道这个point代表的是哪个名称空间中的point，所以我们可以把最上面的Drawing包注释掉，就不会报错了。

9.点击运行，打开beam.Profile.ProfileString = “H1001006*8”;Tekla会发现已创建一个梁。如果创建失败可能是因为两个原因：

• 中国环境中没有此截面材料，解决方法就是将截面材料改成中国环境中存在的材料，如：beam.Profile.ProfileString = “H1001006*8”;
• 模型视图没有刷新，解决方法是加入自动刷新的方法：
  Model model = new Model(); model.CommitChanges();
  10.完成代码如下：

using System; using System.Collections.Generic; using System.ComponentModel; using System.Data; //using System.Drawing; using System.Linq; using System.Text; using System.Threading.Tasks; using System.Windows.Forms; using Tekla.Structures; using Tekla.Structures.Model; using Tekla.Structures.Geometry3d; namespace Tekla_Model04 {
    public partial class Form1 : Form {
    public Form1() {
    InitializeComponent(); } Model model = new Model(); private void button1_Click(object sender, EventArgs e) {
    Point point = new Point(0, 0, 0); Point point2 = new Point(1000, 0, 0); Beam beam = new Beam(); beam.StartPoint = point; beam.EndPoint = point2; beam.Profile.ProfileString = "H100*100*6*8"; beam.Finish = "PAINT"; beam.StartPointOffset = new Offset(); beam.EndPointOffset = new Offset(); bool result = false; result = beam.Insert(); //Model model = new Model(); model.CommitChanges(); //Console.WriteLine("result"); } } }
