实体关系图 (ERD) 指南

大家好，欢迎来到IT知识分享网。

在本指南中了解有关实体关系图 (ERD)、它们的用途、如何理解它们、如何创建它们等的所有信息。

实体关系图 (ERD) 是一种图表，可让您查看不同实体（例如人员、客户或其他对象）在应用程序或数据库中如何相互关联。

它们是在设计新系统时创建的，以便开发团队可以了解如何构建数据库。它们也可以在现有系统上创建，以帮助团队了解系统的工作方式并查找和解决任何问题。

实体关系图使用一组特定的符号（例如形状和箭头）来描述系统和数据库。

这是 ERD 的示例：

ERD 的组成部分

实体关系图由许多不同的组件组成：

• 实体 (Entity)
• 关系 (Relationship)
• 属性 (Attribute)

实体

实体是可以存储有关它的数据的事物。它可以是物理对象（例如汽车、人）、概念（例如地址）或事件（例如学生注册课程）。它们代表名词。

它们通常表示为 ERD 上的矩形，矩形内带有实体名称。

实体也可以是强实体或弱实体。有什么不同？

强实体具有标识符（主键）并且不依赖于任何其他实体以使其存在。例如，学生可能是一个强大的实体，因为它可以有一个主键并且不依赖于任何其他实体来存在。

弱实体是依赖于强实体存在的实体。这意味着它有另一个实体的外键。例如，学生的注册可能是一个弱实体，因为没有学生就不可能存在注册。

关系

ERD 中的关系定义了两个实体如何相互关联。当谈到数据库或一组实体时，它们可以从动词派生。

ERD 中的关系表示为两个实体之间的线，并且通常在线上有一个标签来进一步描述关系（例如“注册”、“注册”、“完成”）。

ERD 上表示了几种类型的关系：

• 一对一：实体的一条记录与实体的另一条记录直接相关
• 一对多：一个实体的一个记录与另一个实体的一个或多个记录相关。
• 多对多：一个实体的多条记录可以与另一实体的多条记录相关。

属性

属性是实体的属性或可用于描述实体的东西。它们通常表示为椭圆形，或实体内的条目。

ERD 上表示了几种不同类型的属性：

• 简单：不能拆分为其他属性的属性，例如名字。
• 复合：可以拆分为其他属性的属性，例如将姓名拆分为名字、中间名和姓氏。
• 派生：从另一个属性计算或确定的属性，例如从创建日期计算的记录年龄。

属性也可以是单值或多值：

• 单值：只捕获一次的属性
• 多值：可以为一个实体多次捕获的属性，例如多个电话号码。

什么是基数 (Cardinality)？

基数表示存在于两个实体之间的关系中的实体的实例数。这通常表示为数字，但也可以是符号，具体取决于所使用的图表样式。常见的基数值是零、一或多。

我们将在本指南后面看到一些基数示例。

自然语言 (Natural Language)

当我们创建 ERD 时，我们通常会知道我们想要捕捉什么。这通常可以用文字或“自然语言”来表达。

一些例子是：

• “记录学生，他们注册的课程，以及教授课程的老师”
• “捕获客户订单、客户详细信息以及订单发送地点”
• “捕获患者数据及其进行的操作”

这些句子包括几种不同类型的单词，可用作 ERD 的起点。它们以几种不同的方式表示：

• 名词：“东西”，如学生或顾客。表示为一个实体。
• 动词：动作，例如注册或发送。表示为两个实体之间的关系。
• 形容词：描述词，如住宅或高级。表示为实体的属性。

这可以帮助您将需要绘制的图表的描述转换为实际图表。

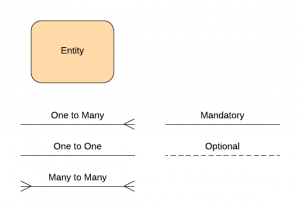

符号和符号

创建 ERD 时，可以很容易地在它们之间创建框和线。但是，就像软件开发中的许多事情一样，有几种不同的方法和标准可用。对于 ERD，有多种符号标准，用于定义所使用的符号。

Chen

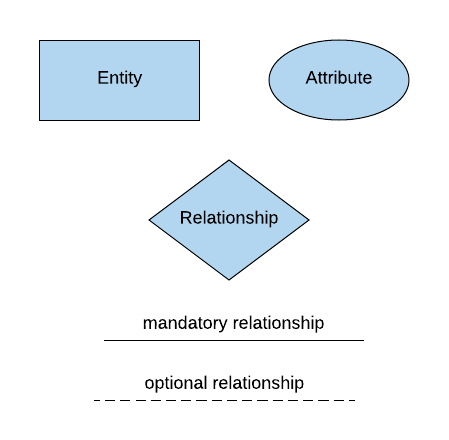

以下是与 Chen 符号样式一起使用的符号示例。

这是一个使用 Chen 符号的 ERD 示例：
