最全74HC04六反相器中文资料|引脚图及功能表|应用电路图
最全74HC04六反相器中文资料|引脚图及功能表|应用电路图，该74HC04/74HCT04是高速CMOS器件，低功耗肖特基的TTL(LSTTL)电路 。功能作用：六反相器图1 引脚-其他基础电路图
该74HC04/74HCT04是高速CMOS器件，低功耗肖特基的TTL(LSTTL)电路 。
功能作用：六反相器

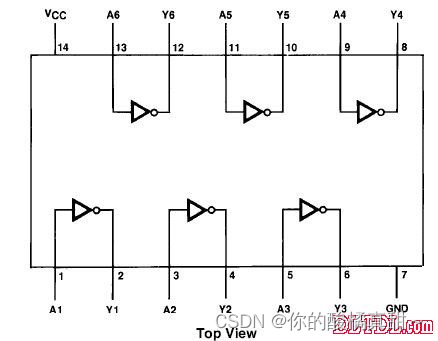

图1 引脚图功能
图2 逻辑图
图3 7404真值表

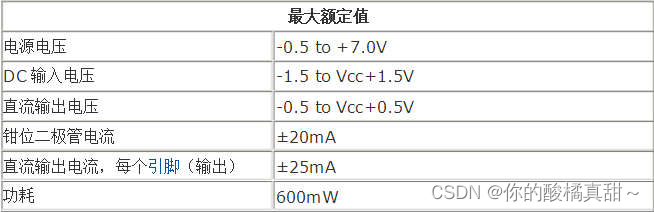

最大额定值
电源电压-0.5 to +7.0VDC输入电压-1.5 to Vcc+1.5V直流输出电压-0.5 to Vcc+0.5V钳位二极管电流±20mA直流输出电流，每个引脚（输出）±25mA功耗600mW

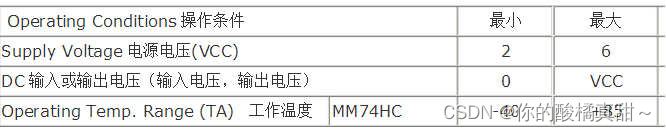

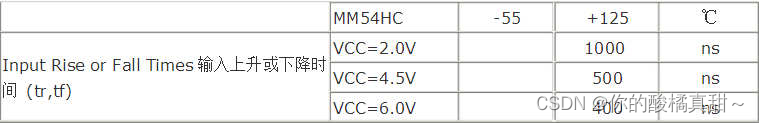

建议操作条件:
Operating Conditions操作条件

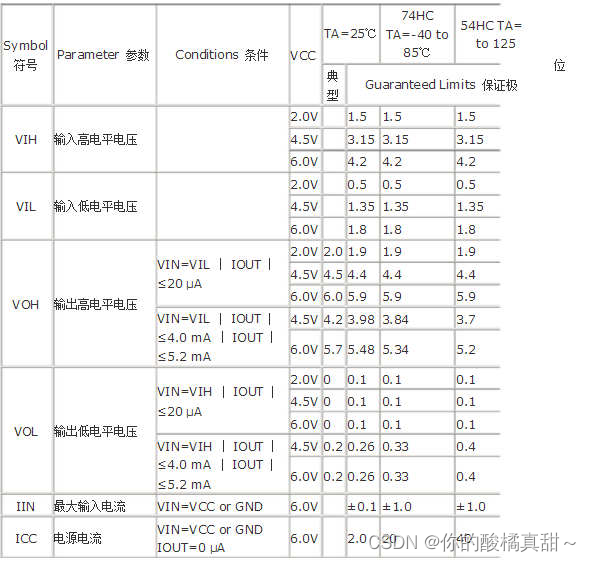

直流电气特性

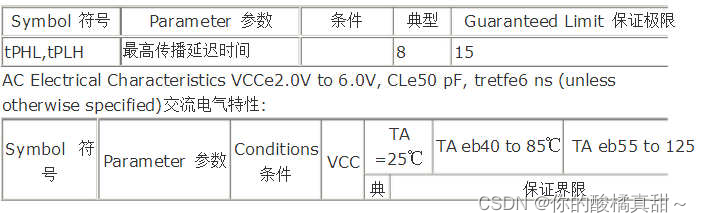

交流电气特性:
74HC04六反相器应用电路：
图4 CMOS 相反器构成震荡电路
图5 利用三个反向器组成一个clock 的振荡器电路
