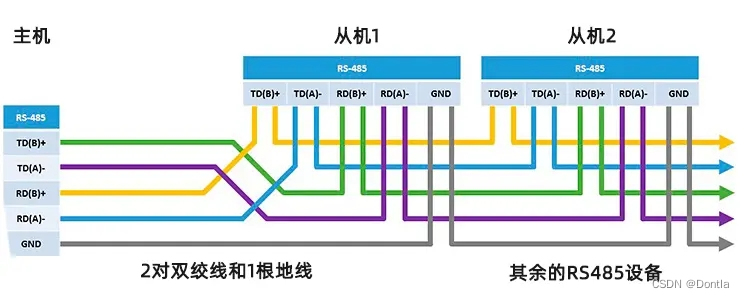

用4个触点连接RS485设备——RS485引脚全双工分配：

参考文章：RS485引脚说明及接口说明

RS485 接线方式

引言

RS485通信协议因其在工业环境下的高可靠性、长距离传输能力以及多点通讯的特性而广泛应用于各种自动化控制系统。本文将深入探讨RS485的接线方式，包括硬件连接的基础知识、终端电阻的使用、接地处理等内容。

RS485通信标准简介

基本特性

差分信号：RS485使用差分信号传输，能有效抵抗共模干扰。

长距离传输：理论上最长距离可达4000英尺（约1.2公里）。

多点通信：可以连接多达32个设备（在特定条件下，通过重复器扩展至更多设备）。

信号电平定义

逻辑“1”：A线比B线低2到6伏。

逻辑“0”：A线比B线高2到6伏。

硬件连接

双线制接线

RS485只需要两根传输线（又称为A线和B线），用来传送正负差分信号。

标准连接图

以下是一个标准的RS485网络示意图，展示了如何连接多个设备：

设备1 ---> 设备2 ---> ... ---> 设备N | | | A线 A线 A线 B线 B线 B线

接线要点

• A线连接到所有设备的A端子。
• B线连接到所有设备的B端子。
• 保持A和B线成对布线，且尽可能平行，减少信号损耗。

星型接线

虽然RS485不推荐使用星型接线，但有时在实际应用中无法避免。星型接线可能导致信号反射问题，影响通信稳定性。

终端电阻的使用

为了减少信号反射，通常在RS485通信线路的两端加入120欧姆的终端电阻。

连接方式

终端电阻应连接在A线和B线之间，即接在线路的物理末端。

使用条件

当传输距离较远或传输速率较高时，终端电阻尤为重要。

接地处理

正确的接地是确保RS485系统稳定运行的关键。

接地策略

• 避免产生地环：确保整个RS485网络只有一个共同的接地点。
• 使用接地线：在设备间增加接地线，减少不同设备间的地电位差。

技术难点与解决方案

技术难点

• 长距离传输带来的信号衰减：选择合适的电缆以及使用中继器或放大器可以解决此问题。
• 多设备接入造成的信号碰撞：采用主从架构或令牌环协议管理数据流。

解决方案

• 对于信号衰减，可选用具有良好屏蔽和较低电阻的双绞线，并考虑安装中继器。
• 对于多设备接入，设计合理的通信协议，避免数据冲突并确保通信的顺畅。

实际应用案例

在实际的工业现场中，RS485网络的布置需要考虑环境干扰、电缆类型及布线方式等多种因素。例如，在一个工厂自动化控制系统中，RS485被用来连接多个传感器和控制器，通过合理布线、设置终端电阻和确保良好的接地，保证了整个系统的稳定运行。

总结

RS485作为一种成熟的工业通信标准，其接线方式直接关系到通信质量和系统稳定性。通过遵循以上指南和建议，可以在多种环境下搭建出高效可靠的RS485通信网络。

参考资料

1. “Understanding RS485: Wiring, Connection, Monitoring.” Chipkin Automation Systems. [Online]. Available: https://www.chipkin.com/articles/understanding-rs485-wiring-connection-monitoring
2. “Guidelines for Proper Wiring of an RS-485 (TIA/EIA-485-A) Network.” Maxim Integrated. [Online]. Available: https://www.maximintegrated.com/en/design/technical-documents/app-notes/3/3884.html
3. “RS-485 Cables – Why you need 3 wires for 2 (two) wire RS485.” B&B Electronics. [Online]. Available: https://www.bb-elec.com/Learning-Center/All-White-Papers/Serial/rs-485-cables.aspx

通过这些参考资料，可以进一步深入了解RS485的接线技术和实际应用细节。
