操作系统：实现引导扇区

大家好，欢迎来到IT知识分享网。

电脑在启动时，在BIOS启动自检后，检查并将引导扇区加载到7c00h处，跳转到7c00h开始执行代码。

0. 使用的工具

• nasm (开源的汇编器 http://www.nasm.us/)
• Bochs (开源的X86硬件平台模拟器 http://bochs.sourceforge.net/)
• VirtualBox (虚拟机软件 https://www.virtualbox.org/)

1. 引导扇区代码

 org 07c00h ; 告诉编译器将程序加载到7c00h处 mov ax, cs ; 取代码段段地址，此时应该为0 mov ds, ax ; 让数据段与代码段地址指向相同地址 mov es, ax ; 让附加段es与代码段地址指向相同地址 call DispStr ; 调用DispStr例程 jmp $ ; 无限循环，$ 表示编译后当前行指令地址 DispStr: ; 例程DispStr，显示一行字符串 mov ax, BootMessage ; 取字符串首地址 mov bp, ax ; CPU使用ES:BP寻址字符串 mov cx, 16 ; 将字符串长度放入 CX mov ax, 01301h ; AH = 13h表示输出字符串 AL = 01h写模式，01h表示字符串 ; 中仅包含字符，不包括字符属性，写完更新光标位置 mov bx, 000ch ; BH = 0h页数为0 BL表示字符串属性，0CH表示黑底红字 mov dl, 0 ; 显示位置，DH表示行，DL表示列 int 10h ; 调用BOIS中断10H ret BootMessage: db "Hello, MN world!" ; 定义字符串 db表示define byte times 510-($-$$) db 0 ; 填充剩余空间 $$表示该程序所在section的开始地址 ; 此处为7c00h dw 0xaa55 ; 扇区结束标志，如果已0xAA55结束，BIOS认为是一个合法 ; 的引导扇区，dw表示define word

引导扇区长度一般长度为512字节。

2. 编译

nasm boot.asm -o boot.bin

然后打算以软盘的形式加载并执行这段代码，软盘采用1.44M大小的盘，BIOS的会检查软盘的0面0磁道1扇区，如果是引导扇区，即以0xaa55结束，就加载它。那么就需要将boot.bin写到软盘的第一个扇区。使用作者提供的FloppyWriter完成上述工作，得到Finix.img文件，如下：

-rw-r--r--. 1 root root  Sep 9 13:56 Finix.img

3. 运行

3.1 Virtualbox

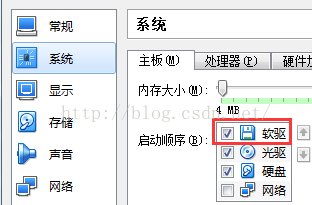

使用Virtualbox 5.0.2新建一个类型和版本都为Other类型的系统，内存32M，硬盘1G就足够用了。然后配置从软盘启动：

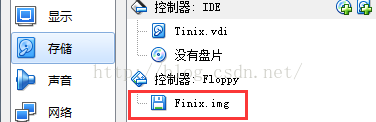

接着设置软盘的加载上述的Finix.img文件。

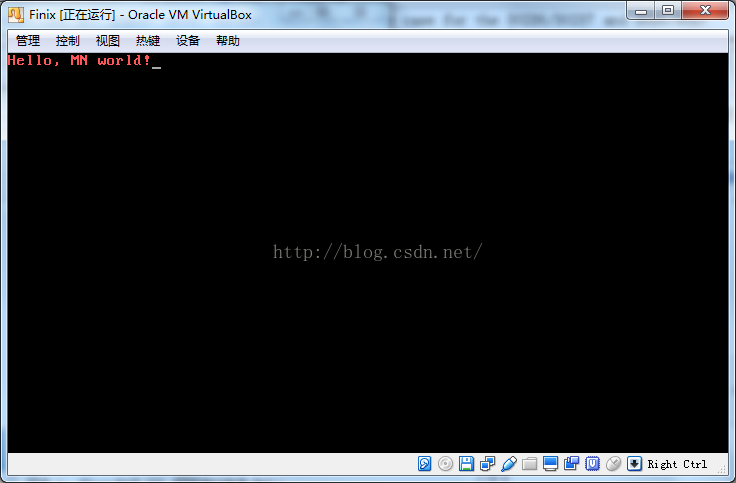

接着启动系统，运行结果：

3. 2 使用Bochs来运行

安装Boch 2.6.8。然后在Finix.img文件同目录新建一个文件Finix.bxrc，接着将如下内容写入到Finix.bxrc中：

 # bochsrc.bxrc file for Finix. # how much memory the emulated machine will have megs: 32 # filename of ROM images romimage: file=$BXSHARE/BIOS-bochs-latest vgaromimage: file=$BXSHARE/VGABIOS-lgpl-latest # what disk images will be used floppya: 1_44=Finix.IMG, status=inserted # choose the boot disk. boot: a # where do we send log messages? log: bochsout.txt # disable the mouse, since Finix is text only mouse: enabled=0 # enable key mapping, using US layout as default. keyboard: keymap=$BXSHARE/keymaps/x11-pc-us.map

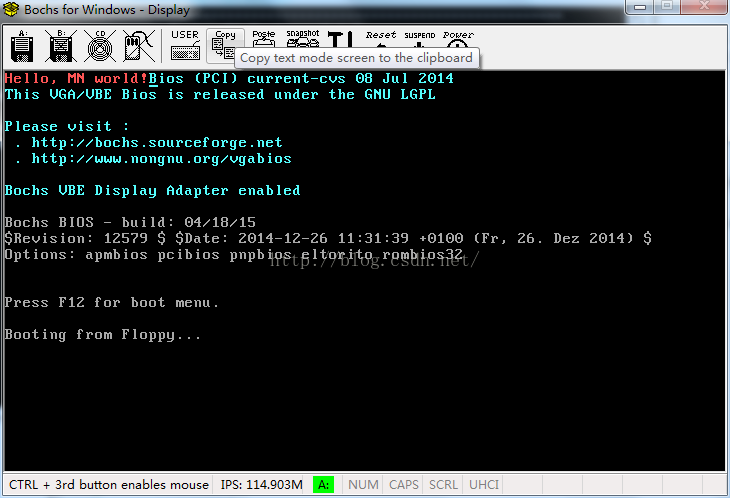

不出意外双击Finix.bxrc即可运行，结果如下：

虽然显示了很多其他的信息，但我们知道上面的代码已经可以运行了。

4. 参考

于渊《自己动手写操作系统》

Writing 16-bit Code http://web.mit.edu/gnu/doc/html/as_18.html#SEC209

BIOS INT 10H调用 http://www.ctyme.com/intr/int-10.htm

Wiki INT 10H https://en.wikipedia.org/wiki/INT_10H

关于INT 10H 13H的更多应用 http://www.cnblogs.com/ljf9201314/archive/2008/07/21/1247653.html
