数字缓冲器
文章目录
数字缓冲器和三态缓冲器可以在数字电路中提供电流放大以驱动输出负载。
1、概述
数字缓冲器是与反相器（非门）相反的逻辑门，我们在上一篇教程中看到非门输出状态是其输入信号的补码、相反或反转。
例如，当非门的单个输入为“高”时，其输出状态将不是“高”。 当其输入信号为“低”时，其输出状态将不会为“低”，换句话说，它“反转”其输入信号，因此称为“逆变器”。
但有时在数字电子电路中，我们需要将逻辑门彼此隔离，或者让它们驱动或切换高于正常负载的负载，例如继电器、螺线管和灯，而不需要反转。 一种允许我们做到这一点的单输入逻辑门称为数字缓冲器。
与单输入、单输出反相器或非门（例如 TTL 7404）不同，TTL 7404 在输出上反相或补充其输入信号，“缓冲器”不执行反相或决策功能（如具有两个或多个输入的逻辑门），而是执行 产生与其输入完全匹配的输出。 换句话说，数字缓冲器不执行任何操作，因为其输出状态等于其输入状态。
那么数字缓冲器可以被视为应用布尔幂等定律的幂等门，因为当输入通过该设备时，其值不会改变。 因此，数字缓冲器是一个“非反相”设备，因此将为我们提供布尔表达式：Q = A。

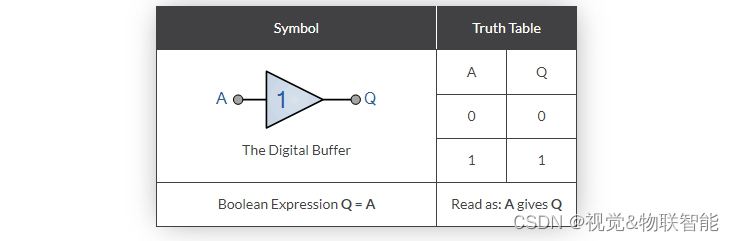

那么我们可以将单个输入数字缓冲器的逻辑运算定义为：
“只有当 A 为真时，Q 才为真”
换句话说，只有当输入 A 为真时，缓冲器的输出 (Q) 状态才为真（逻辑“1”），否则其输出为假（逻辑“0”）。
2、单输入数字缓冲器
数字缓冲器也可以通过将两个非门连接在一起来制成，如下所示。 第一个将“反转”输入信号 A，第二个将其“重新反转”回其原始电平，执行输入的双重反转。
使用NOT门进行双重反转
您可能会想，如果数字缓冲器不以任何方式反转或改变其输入信号，或者像 AND 或 OR 门那样做出任何逻辑决策或操作，那么它有什么意义，那么为什么不只使用一块 电线代替，这是一个好点。 但非反相数字缓冲器在数字电子领域确实有很多用途，其主要优点之一是它提供数字放大。
数字缓冲器可用于将其他门或电路级彼此隔离，防止一个电路的阻抗影响另一个电路的阻抗。 数字缓冲器还可用于驱动高电流负载，例如晶体管开关，因为它们的输
