网线接串口的接线方式

大家好，欢迎来到IT知识分享网。

by：垃圾程序员

一、标准解析

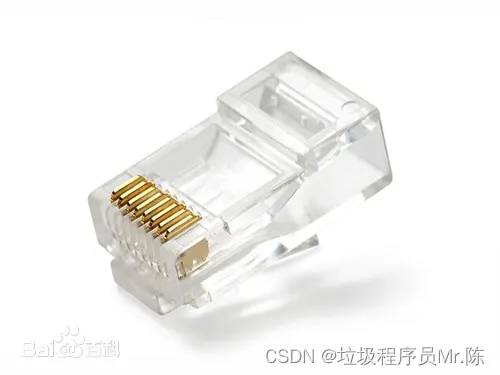

1.1水晶头

水晶头是一种用于连接网线的插头，也称为RJ45头。它通常用于网线的制作和连接，用于连接网络设备的端口或插座。水晶头内部包含8个金属引脚，这些引脚通过网线与其他网络设备相连，从而构建起局域网或广域网的物理连接。

在制作网线时，通常需要将网线剥皮，然后根据T568B或T568A标准排列线缆顺序，并将线缆插入水晶头的引脚槽中，最后使用压线钳将线缆固定在水晶头内部。总的来说，水晶头在计算机网络中扮演着连接器的角色，它的质量和安装方式直接影响着网络数据传输的稳定性和可靠性。

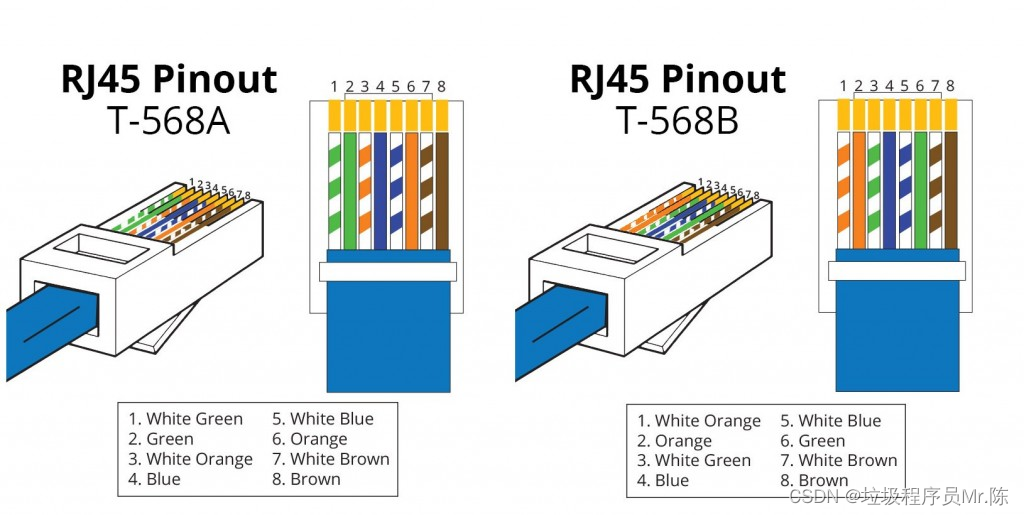

T568A标准：

T568A标准是一种用于网线排线的标准，用于连接网线的水晶头（RJ45头）。它规定了8个线缆按照特定顺序连接到水晶头的引脚上，以确保网络连接的正确性和稳定性。

按照T568A标准，8个线缆的排列顺序如下：

1. 绿白（White/Green）
2. 绿（Green）
3. 橙白（White/Orange）
4. 蓝（Blue）
5. 蓝白（White/Blue）
6. 橙（Orange）
7. 棕白（White/Brown）
8. 棕（Brown）

T568B标准：

T568B标准是另一种用于网线排线的标准，是当前的主流排线标准，按照T568B标准，8个线缆的排列顺序如下：

1. 橙白（White/Orange）
2. 橙（Orange）
3. 绿白（White/Green）
4. 蓝（Blue）
5. 蓝白（White/Blue）
6. 绿（Green）
7. 棕白（White/Brown）
8. 棕（Brown）

1.2串口

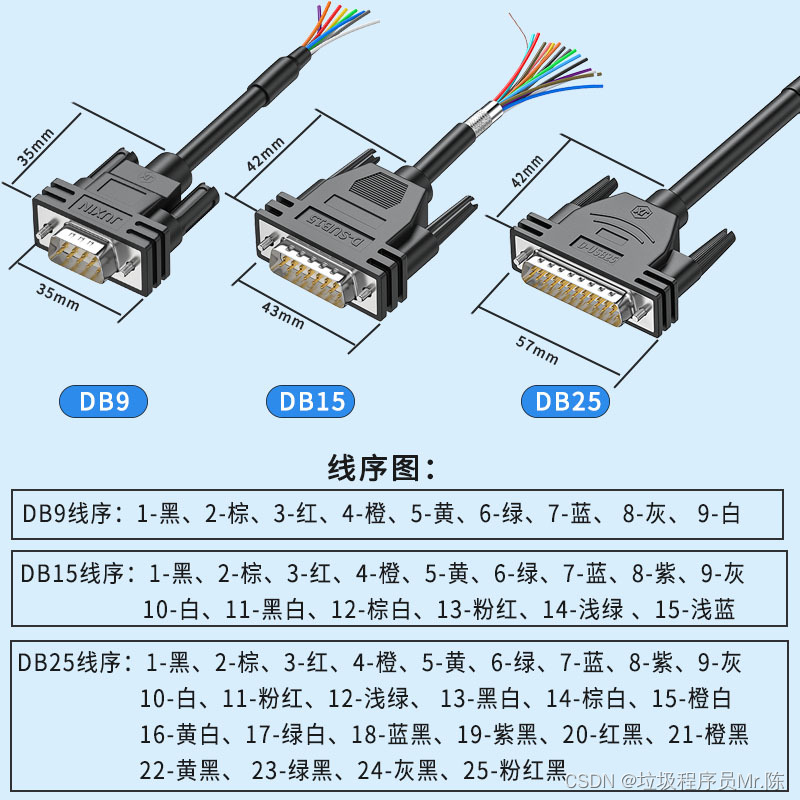

串口是一种用于计算机和外部设备之间进行串行通信的接口标准。它通常使用DB9、DB15、DB25连接器，并通过串行通信协议来传输数据。在串口通信中，常用的协议包括RS-232、RS-422和RS-485，它们提供了多种标准化的方式，使计算机可以与各种外部设备进行通信，如调制解调器、打印机、传感器等。

串口通信使用单个数据线逐位地传输数据，因此被称为串行通信。数据按位发送，并由起始位、数据位、校验位和停止位组成，这种方式相对于并行通信（同时发送多个数据位）来说占用的引脚更少，因此在某些场景下更为方便。

串口通信通常包括以下几个重要参数：

• 波特率（Baud Rate）：指的是每秒传输的位数，常见的波特率有9600、19200、38400等。
• 数据位（Data Bits）：表示每个字节中的数据位数量，通常为7或8位。
• 校验位（Parity Bit）：用于检查数据传输过程中是否出现错误。
• 停止位（Stop Bit）：表示一个字节传输结束的标志位，通常为1或2位。

虽然随着USB等新型接口的普及，串口的使用逐渐减少，但在一些特定的应用领域，如工业控制、通信设备等，串口仍然被广泛采用。

1.2.1RS-232/RS-485/RS-422三种通信方式

上文所说，RS-232、RS-485 和 RS-422 是三种常见的串行通信标准，它们在工业控制和数据通信领域被广泛应用。这些标准定义了不同的电气特性、信号传输方式和适用范围。

让我们来看看它们各自的特点：

RS-232（Recommended Standard 232）：

• 采用非平衡传输方式，使用单端信号线，抗干扰能力相对较弱。
• 最大传输速率较低，一般为19.2kbps至几十kbps不等，且传输距离限制在约15米左右。
• 主要用于个人计算机及其周边设备的连接，如早期的串口鼠标、键盘、打印机以及调制解调器等。

RS-485（Recommended Standard 485）：

• 采用差分信号传输技术，提供多点对多点通信的能力，但通常用于点对点通信时性能更优。
• 具有较强的抗共模干扰能力，能够在长距离下（最远可达1200米）保证数据传输的可靠性。
• 支持全双工通信，即同时进行收发操作，适合于需要中长距离、高可靠性和高速率的工业环境应用。

RS-422（Recommended Standard 422）：

• 同样采用差分信号传输，具备更强的噪声抑制能力和电磁兼容性，可在复杂的工业环境中稳定工作。
• 在总线上可支持多个设备（理论上最多可以连接32个节点），实现多点对多点的通信模式，常用于构建分布式控制系统或长距离通信网络。
• 最大传输距离同样可以达到1200米，但由于其半双工特性，在同一时刻只能有一个设备发送数据，其他设备则处于接收状态。在工业自动化、楼宇自控、安防监控等领域广泛应用。

1.2.2DB9接口

DB9接口是一种常见的串行通信接口，通常用于连接计算机和外部设备，如调制解调器、打印机、路由器等。DB9接口有9个引脚，其中包括数据传输引脚、控制引脚和地线引脚。这种接口使用D形连接器，因此得名DB9（D-Subminiature 9）。

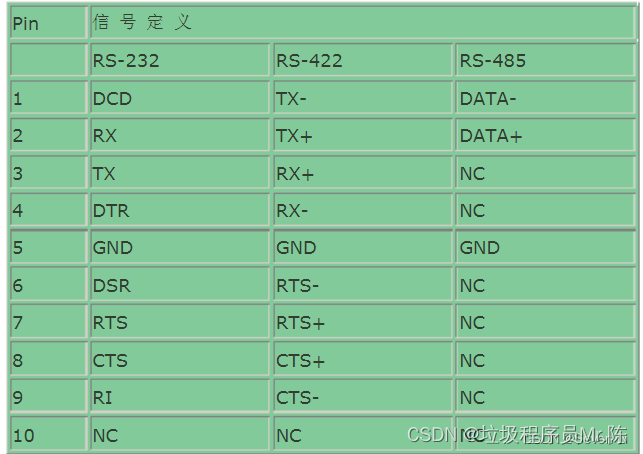

RS232协议下DB9接口的引脚定义：

1. DCD（Data Carrier Detect）：数据载波检测
2. RXD（Receive Data）：接收数据
3. TXD（Transmit Data）：发送数据
4. DTR（Data Terminal Ready）：数据终端就绪
5. GND（Ground）：地线
6. DSR（Data Set Ready）：数据集就绪
7. RTS（Request to Send）：发送请求
8. CTS（Clear to Send）：清除发送
9. RI（Ring Indicator）：响铃指示

在RS-422协议下，DB9接口的引脚定义如下：

1. TxD-：负极发送数据
2. TxD+：正极发送数据
3. RxD+：正极接收数据
4. RxD-：负极接收数据
5. GND：信号地线
6. RTS-：负极请求发送
7. RTS+：正极请求发送
8. CTS+：正极允许发送
9. CTS-：负极允许发送

在RS-485协议下，DB9接口的引脚定义如下：

1. Data-：负极数据线
2. Data+：正极数据线
3. 无连接
4. 无连接
5. GND：信号地线
6. 无连接
7. 无连接
8. 无连接
9. 无连接

二、对接方式

本次采集设备采用的是RS232协议，并且需要用接线端子连接到TX、RX、GND，所以要把网线剪断，把对应线缆插入对应的端子孔中，输入输出对应。

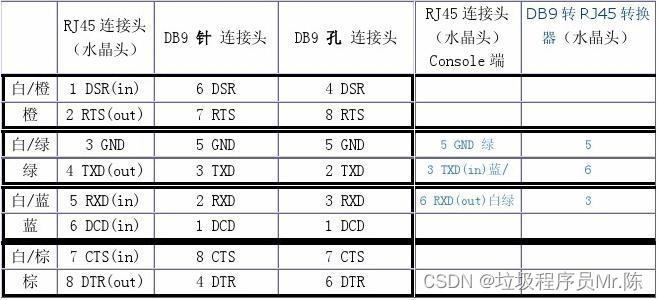

依据RS232协议下DB9接口的引脚定义，需要连接的点有2、3、5，发送对接收，依据下图，对应网线为绿色、白蓝、白绿。依次连接即可。
