operat原理

operator 是一种 kubernetes 的扩展形式，利用自定义资源对象（Custom Resource）来管理应用和组件，允许用户以 Kubernetes 的声明式 API 风格来管理应用及服务。

• CRD (Custom Resource Definition): 允许用户自定义 Kubernetes 资源，是一个类型；
• CR (Custom Resourse): CRD 的一个具体实例；
• webhook: 它本质上是一种 HTTP 回调，会注册到 apiserver 上。在 apiserver 特定事件发生时，会查询已注册的 webhook，并把相应的消息转发过去。按照处理类型的不同，一般可以将其分为两类：一类可能会修改传入对象，称为 mutating webhook；一类则会只读传入对象，称为 validating webhook。
• 工作队列: controller 的核心组件。它会监控集群内的资源变化，并把相关的对象，包括它的动作与 key，例如 Pod 的一个 Create 动作，作为一个事件存储于该队列中；
• controller :它会循环地处理上述工作队列，按照各自的逻辑把集群状态向预期状态推动。不同的 controller 处理的类型不同，比如 replicaset controller 关注的是副本数，会处理一些 Pod 相关的事件；
• operator:operator 是描述、部署和管理 kubernetes 应用的一套机制，从实现上来说，可以将其理解为 CRD 配合可选的 webhook 与 controller 来实现用户业务逻辑，即 operator = CRD + webhook + controller。

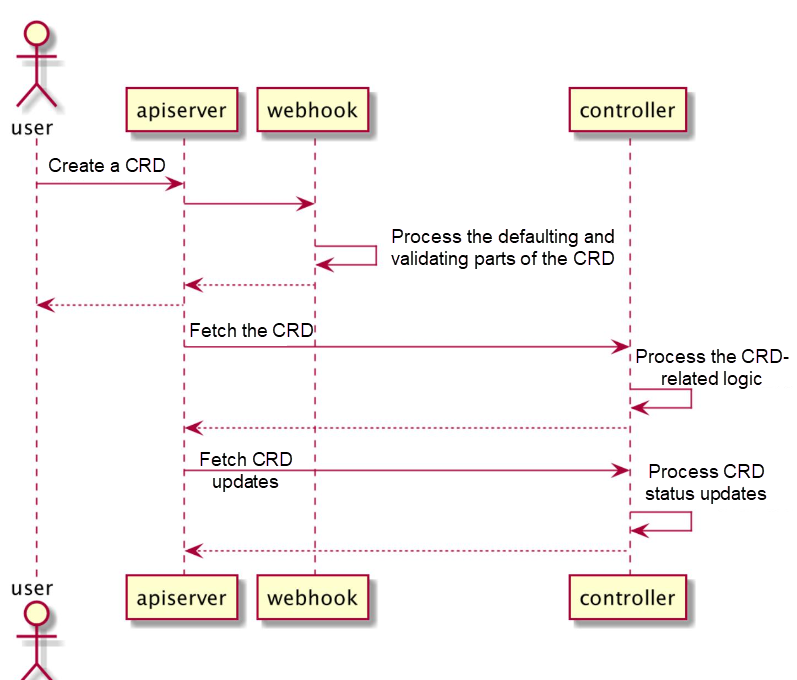

工作流程

1. 用户创建一个自定义资源 (CRD)；
2. apiserver 根据自己注册的一个 pass 列表，把该 CRD 的请求转发给 webhook；
3. webhook 一般会完成该 CRD 的缺省值设定和参数检验。webhook 处理完之后，相应的 CR 会被写入数据库，返回给用户；
4. 与此同时，controller 会在后台监测该自定义资源，按照业务逻辑，处理与该自定义资源相关联的特殊操作；
5. 上述处理一般会引起集群内的状态变化，controller 会监测这些关联的变化，把这些变化记录到 CRD 的状态中。

构建工具

两者实际上并没有本质的区别，它们的核心都是使用官方的 controller-tools 和 controller-runtime。

operator SDK

operator framework，是 CoreOS 公司开发和维护的用于快速创建 operator 的工具，可以帮助我们快速构建 operator 应用。

安装

#下载operator sdk wget https://github.com/operator-framework/operator-sdk/releases

创建项目

mkdir -p /root/go/src/github.com/memcached-operator cd /root/go/src/github.com/memcached-operator operator-sdk init --domain example.com --repo github.com/memcached-operator

创建API

operator-sdk create api --group cache --version v1alpha1 --kind Memcached --resource --controller

项目结构

# tree . ├── api │   └── v1alpha1 │   ├── groupversion_info.go │   ├── memcached_types.go │   └── zz_generated.deepcopy.go ├── bin │   └── controller-gen ├── config │   ├── crd │   │   ├── kustomization.yaml │   │   ├── kustomizeconfig.yaml │   │   └── patches │   │   ├── cainjection_in_memcacheds.yaml │   │   └── webhook_in_memcacheds.yaml │   ├── default │   │   ├── kustomization.yaml │   │   ├── manager_auth_proxy_patch.yaml │   │   └── manager_config_patch.yaml │   ├── manager │   │   ├── controller_manager_config.yaml │   │   ├── kustomization.yaml │   │   └── manager.yaml │   ├── manifests │   │   └── kustomization.yaml │   ├── prometheus │   │   ├── kustomization.yaml │   │   └── monitor.yaml │   ├── rbac │   │   ├── auth_proxy_client_clusterrole.yaml │   │   ├── auth_proxy_role_binding.yaml │   │   ├── auth_proxy_role.yaml │   │   ├── auth_proxy_service.yaml │   │   ├── kustomization.yaml │   │   ├── leader_election_role_binding.yaml │   │   ├── leader_election_role.yaml │   │   ├── memcached_editor_role.yaml │   │   ├── memcached_viewer_role.yaml │   │   ├── role_binding.yaml │   │   └── service_account.yaml │   ├── samples │   │   ├── cache_v1alpha1_memcached.yaml │   │   └── kustomization.yaml │   └── scorecard │   ├── bases │   │   └── config.yaml │   ├── kustomization.yaml │   └── patches │   ├── basic.config.yaml │   └── olm.config.yaml ├── controllers │   ├── memcached_controller.go │   └── suite_test.go ├── Dockerfile ├── go.mod ├── go.sum ├── hack │   └── boilerplate.go.txt ├── main.go ├── Makefile └── PROJECT 17 directories, 43 files

测试

将 CRD 安装到k8s集群中

make install

部署operator

make deploy

安装CR实例

kubectl apply -f config/samples/cache_v1alpha1_memcached.yaml

卸载operator

make undeploy

卸载CRD

make uninstall

kubebuilder

安装

# 下载 kubebuilder wget https://github.com/kubernetes-sigs/kubebuilder/releases/download/v2.3.1/kubebuilder_2.3.1_linux_amd64.tar.gz

创建项目

mkdir -p /root/go/src/github.com/testcrd-controller cd /root/go/src/github.com/testcrd-controller #--domain 指定了后续注册 CRD 对象的 Group 域名 kubebuilder init --domain edas.io

创建API

kubebuilder create api --group apps --version v1alpha1 --kind Application

参数说明：

• group 加上之前的 domian 即此 CRD 的 Group: apps.edas.io；
• version 一般分三种，按社区标准：
  • v1alpha1: 此 api 不稳定，CRD 可能废弃、字段可能随时调整，不要依赖；
  • v1beta1: api 已稳定，会保证向后兼容，特性可能会调整；
  • v1: api 和特性都已稳定；
• kind: 此 CRD 的类型，类似于 Service 的概念；

项目结构

# ls api bin config controllers Dockerfile go.mod go.sum hack main.go Makefile PROJECT # tree . ├── api │   └── v1alpha1 │   ├── application_types.go │   ├── groupversion_info.go │   └── zz_generated.deepcopy.go ├── bin │   └── manager ├── config │   ├── certmanager │   │   ├── certificate.yaml │   │   ├── kustomization.yaml │   │   └── kustomizeconfig.yaml │   ├── crd │   │   ├── bases │   │   │   └── apps.edas.io_applications.yaml │   │   ├── kustomization.yaml │   │   ├── kustomizeconfig.yaml │   │   └── patches │   │   ├── cainjection_in_applications.yaml │   │   └── webhook_in_applications.yaml │   ├── default │   │   ├── kustomization.yaml │   │   ├── manager_auth_proxy_patch.yaml │   │   ├── manager_webhook_patch.yaml │   │   └── webhookcainjection_patch.yaml │   ├── manager │   │   ├── kustomization.yaml │   │   └── manager.yaml │   ├── prometheus │   │   ├── kustomization.yaml │   │   └── monitor.yaml │   ├── rbac │   │   ├── application_editor_role.yaml │   │   ├── application_viewer_role.yaml │   │   ├── auth_proxy_client_clusterrole.yaml │   │   ├── auth_proxy_role_binding.yaml │   │   ├── auth_proxy_role.yaml │   │   ├── auth_proxy_service.yaml │   │   ├── kustomization.yaml │   │   ├── leader_election_role_binding.yaml │   │   ├── leader_election_role.yaml │   │   ├── role_binding.yaml │   │   └── role.yaml │   ├── samples │   │   └── apps_v1alpha1_application.yaml │   └── webhook │   ├── kustomization.yaml │   ├── kustomizeconfig.yaml │   └── service.yaml ├── controllers │   ├── application_controller.go │   └── suite_test.go ├── Dockerfile ├── go.mod ├── go.sum ├── hack │   └── boilerplate.go.txt ├── main.go ├── Makefile └── PROJECT

测试

将 CRD 安装到k8s集群中

make install

本地运行controller

make run

安装CR实例

kubectl apply -f config/samples/

卸载CRD

make uninstall

创建webhook

kubebuilder create webhook --group apps --version v1alpha1 --kind Application --defaulting --programmatic-validation

案例

Mongodb

安装mongodb operator

安装mongodb实例

--- apiVersion: mongodbcommunity.mongodb.com/v1 kind: MongoDBCommunity metadata: name: example-mongodb spec: members: 1 type: ReplicaSet version: "4.2.6" security: authentication: modes: ["SCRAM"] users: - name: my-user db: admin passwordSecretRef: # a reference to the secret that will be used to generate the user's password name: my-user-password roles: - name: clusterAdmin db: admin - name: userAdminAnyDatabase db: admin scramCredentialsSecretName: my-scram additionalMongodConfig: storage.wiredTiger.engineConfig.journalCompressor: zlib # the user credentials will be generated from this secret # once the credentials are generated, this secret is no longer required --- apiVersion: v1 kind: Secret metadata: name: my-user-password type: Opaque stringData: password: ""

使用mongodb

# kubectl exec -it example-mongodb-0 -n mongodb bash I have no name!@example-mongodb-0:/$ mongo MongoDB shell version v4.2.6 connecting to: mongodb://127.0.0.1:27017/?compressors=disabled&gssapiServiceName=mongodb Implicit session: session { "id" : UUID("51607c54-bc7d-4006-8ef6-a9ff0a2e767a") } MongoDB server version: 4.2.6 Welcome to the MongoDB shell. For interactive help, type "help". For more comprehensive documentation, see http://docs.mongodb.org/ Questions? Try the support group http://groups.google.com/group/mongodb-user 2021-08-23T03:21:29.304+0000 I STORAGE [main] In File::open(), ::open for '//.mongorc.js' failed with Permission denied example-mongodb:PRIMARY> use admin switched to db admin example-mongodb:PRIMARY> db.auth('my-user', '') 1 example-mongodb:PRIMARY> show dbs admin 0.000GB config 0.000GB local 0.000GB example-mongodb:PRIMARY> exit

ECK

Elastic Cloud on Kubernetes(ECK)是一个 Elasticsearch Operator。 ECK 使用 Kubernetes Operator 模式构建而成，需要安装在您的 Kubernetes 集群内，其功能绝不仅限于简化 Kubernetes 上 Elasticsearch 和 Kibana 的部署工作这一项任务。ECK 专注于简化所有后期运行工作，例如：

• 管理和监测多个集群
• 轻松升级至新的版本
• 扩大或缩小集群容量
• 更改集群配置
• 动态调整本地存储的规模（包括 Elastic Local Volume（一款本地存储驱动器））
• 备份

安装 ECK 对应的 Operator 资源对象

#kubectl apply -f https://download.elastic.co/downloads/eck/1.6.0/all-in-one.yaml

Elasticsearch

创建单节点Elasticsearch 集群

cat <<EOF | kubectl apply -f - apiVersion: elasticsearch.k8s.elastic.co/v1 kind: Elasticsearch metadata: name: quickstart spec: version: 7.13.2 nodeSets: - name: default count: 1 config: node.store.allow_mmap: false EOF

创建三节点Elasticsearch的集群

宿主机设置一下sysctl -w vm.max_map_count=

--- apiVersion: elasticsearch.k8s.elastic.co/v1 kind: Elasticsearch metadata: name: quickstart spec: version: 7.13.2 http: service: spec: type: NodePort nodeSets: - name: default count: 3 podTemplate: spec: volumes: - name: elasticsearch-data emptyDir: {}

查看es集群状态

# kubectl get elastic NAME HEALTH NODES VERSION PHASE AGE elasticsearch.elasticsearch.k8s.elastic.co/quickstart green 3 7.13.2 Ready 2m4s # kubectl get pods NAME READY STATUS RESTARTS AGE quickstart-es-default-0 1/1 Running 0 2m13s quickstart-es-default-1 1/1 Running 0 2m13s quickstart-es-default-2 1/1 Running 0 2m13s # kubectl get svc NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE kubernetes ClusterIP 10.43.0.1 <none> 443/TCP 22d quickstart-es-default ClusterIP None <none> 9200/TCP 2m23s quickstart-es-http ClusterIP 10.43.0.51 <none> 9200/TCP 2m24s quickstart-es-transport ClusterIP None <none> 9300/TCP 2m24s

访问es集群

# PASSWORD=$(kubectl get secret quickstart-es-elastic-user -o go-template='{
  {.data.elastic | base64decode}}') # curl -u "elastic:$PASSWORD" -k "https://xx.xx.xx.xx:port" { "name" : "quickstart-es-default-2", "cluster_name" : "quickstart", "cluster_uuid" : "_33mFEetTrCjkjKKJlbCCQ", "version" : { "number" : "7.13.2", "build_flavor" : "default", "build_type" : "docker", "build_hash" : "4d960a0733be83dd2543ca018aa4ddc42e", "build_date" : "2021-06-10T21:01:55.Z", "build_snapshot" : false, "lucene_version" : "8.8.2", "minimum_wire_compatibility_version" : "6.8.0", "minimum_index_compatibility_version" : "6.0.0-beta1" }, "tagline" : "You Know, for Search" } kibana 创建kibana ```yaml apiVersion: kibana.k8s.elastic.co/v1 kind: Kibana metadata: name: testkibana spec: version: 7.13.2 count: 1 elasticsearchRef: name: quickstart

查看kibna状态

# kubectl get kibanas.kibana.k8s.elastic.co NAME HEALTH NODES VERSION AGE testkibana green 1 7.13.2 68s # kubectl get svc|grep kibana testkibana-kb-http ClusterIP 10.43.50.88 <none> 5601/TCP 87s

访问kibana服务

配置kibana svc代理，将5601端口映射

# echo $(kubectl get secret quickstart-es-elastic-user -o=jsonpath='{.data.elastic}' | base64 --decode) r0V8YQ1L51UavQOh8St8L913 #访问kibana页面： https://xx.xx.xx.xx:5601/ 用户名：elastic 密码：r0V8YQ1L51UavQOh8St8L913
