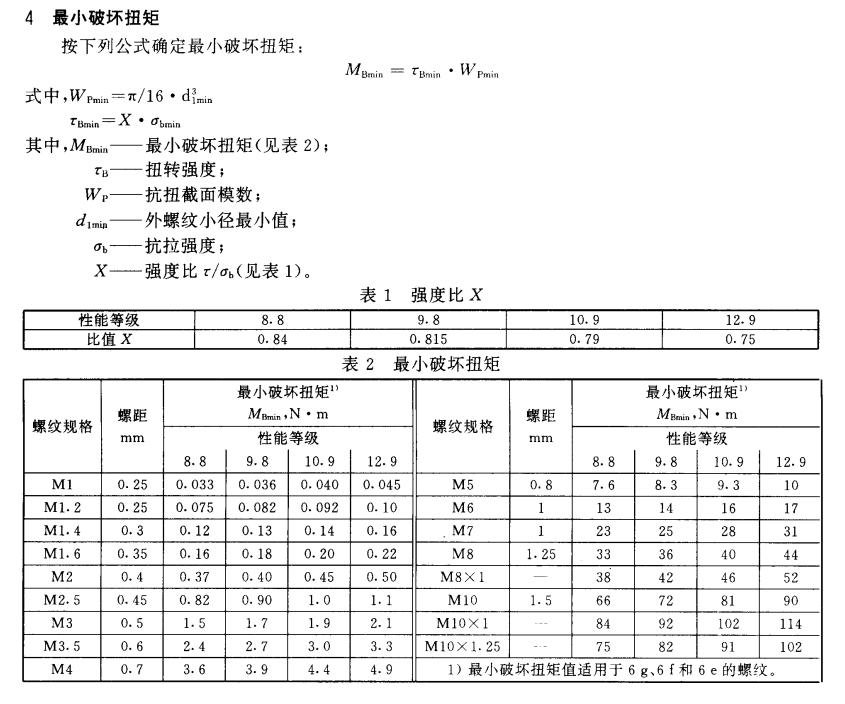

国家标准GB3098.13中规定了8.8级 9.8级 10.9级 12.9级螺丝的部分规格的最小破坏扭矩，扭力的计算方法如下：

注意：扭力=抗拉强度*强度比*截面抗扭模数

其中，抗拉强度σb在GB3098.1有规定，强度比X在GB3098.13中有规定，抗扭截面模数WP是一个材料力学概念，公式是固定的即3.14/16*d3。有了这个计算方法，基本可以获取所有级别螺丝的扭力参数。

为方便大家查阅方便，现将所有螺丝的扭力的计算值列表如下，其中公制螺丝部分按GB3098.13计算，美制螺丝部分按ASTM F606/606M（并结合GB3098.13）计算。为方便直觉体会，美制螺丝扭力也采用牛米NM为单位。

值得说明的是，标准中对于被测试物有一些前置要求，比如不适用于M10以上、不适用于紧定等等，这些就不管它了，本表提供的是理论计算值。

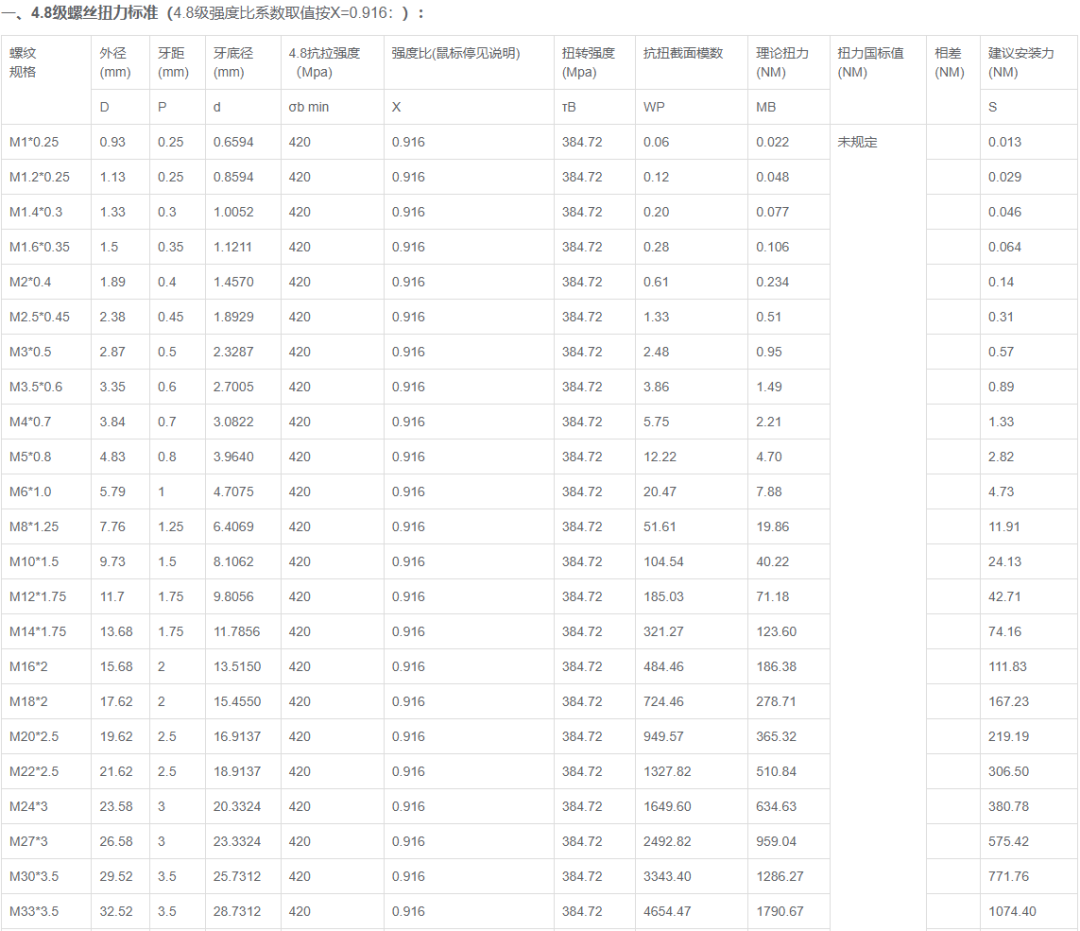

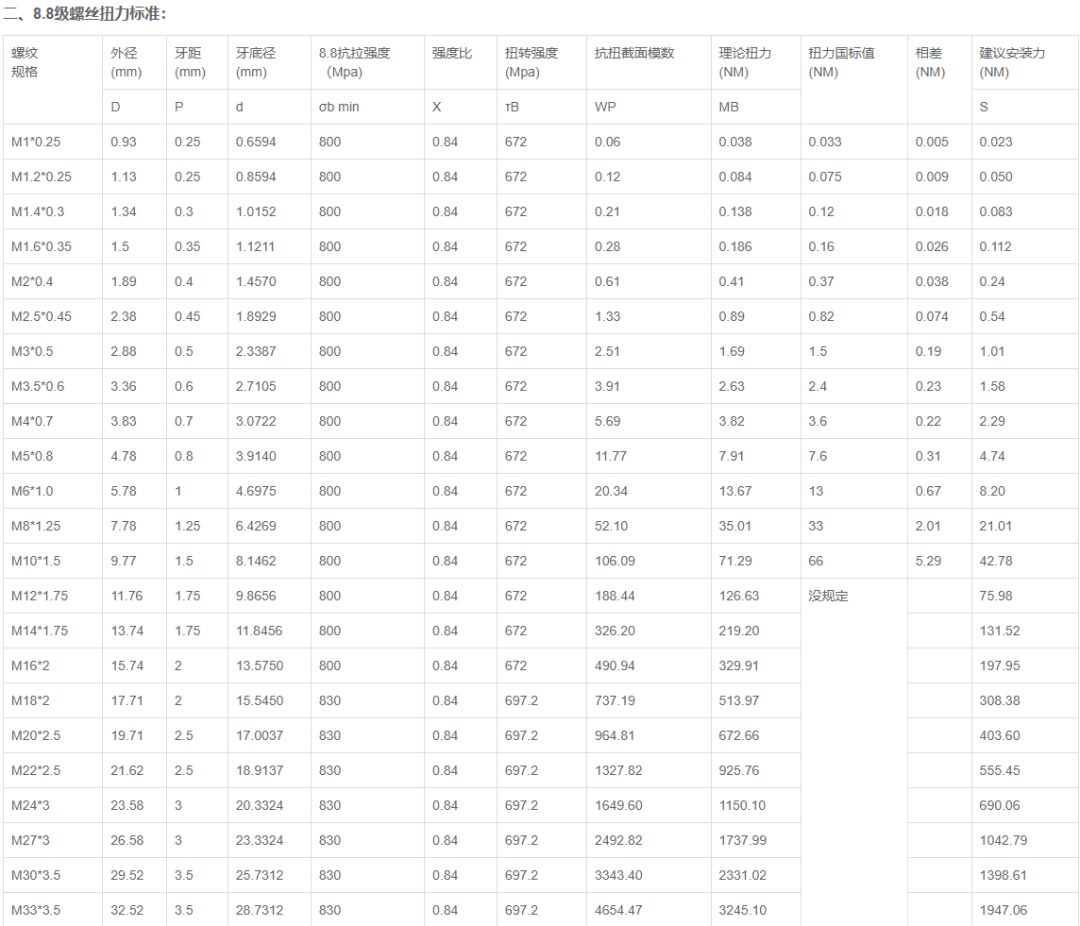

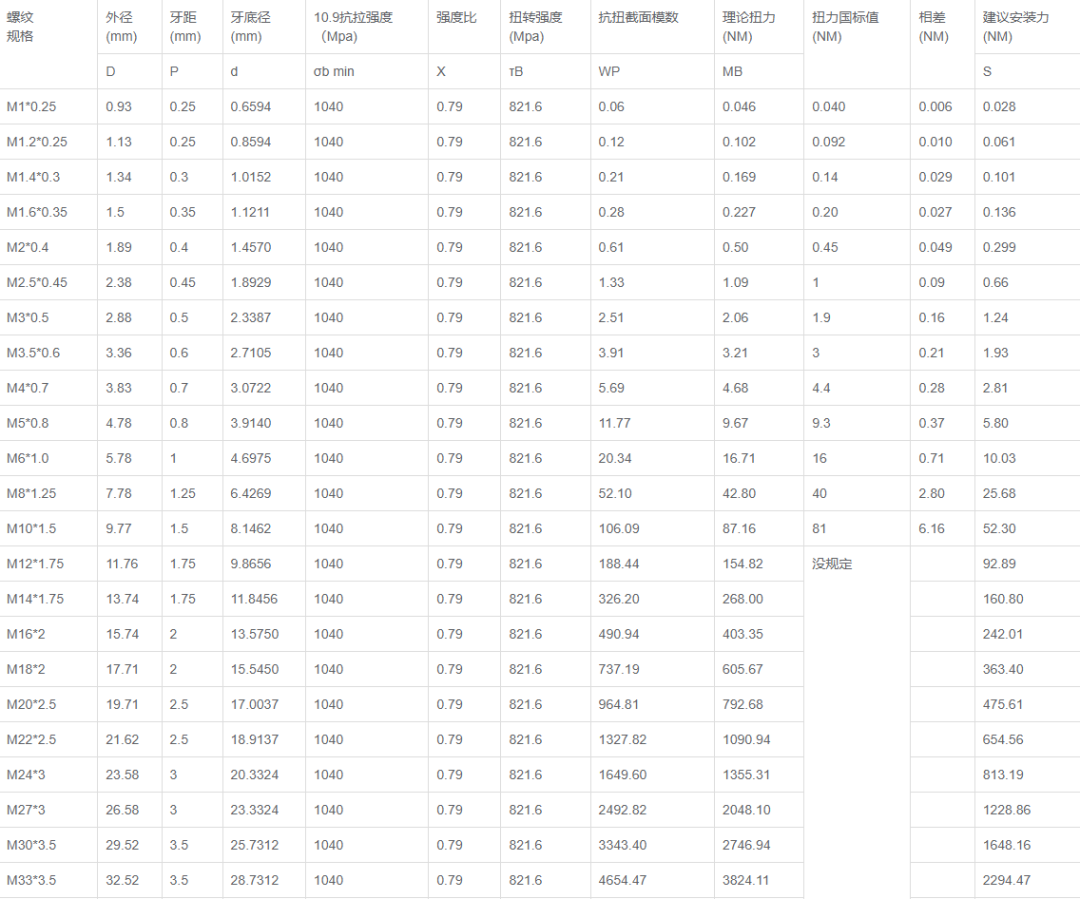

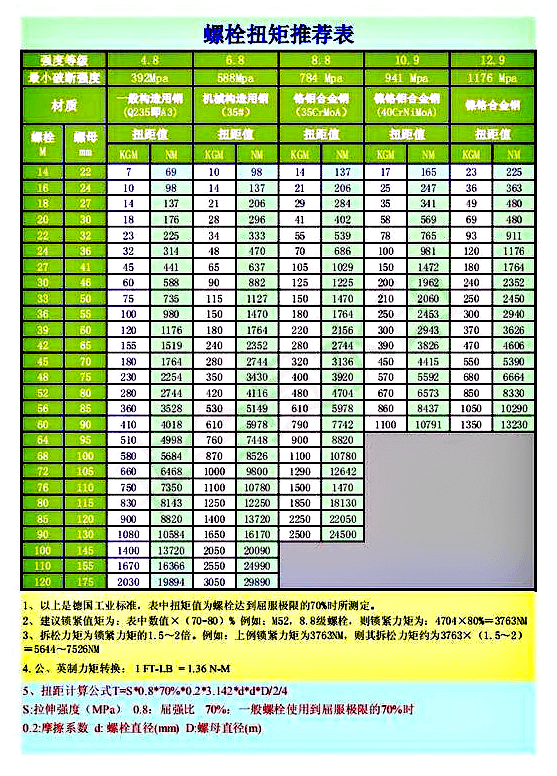

常用螺栓扭矩表：

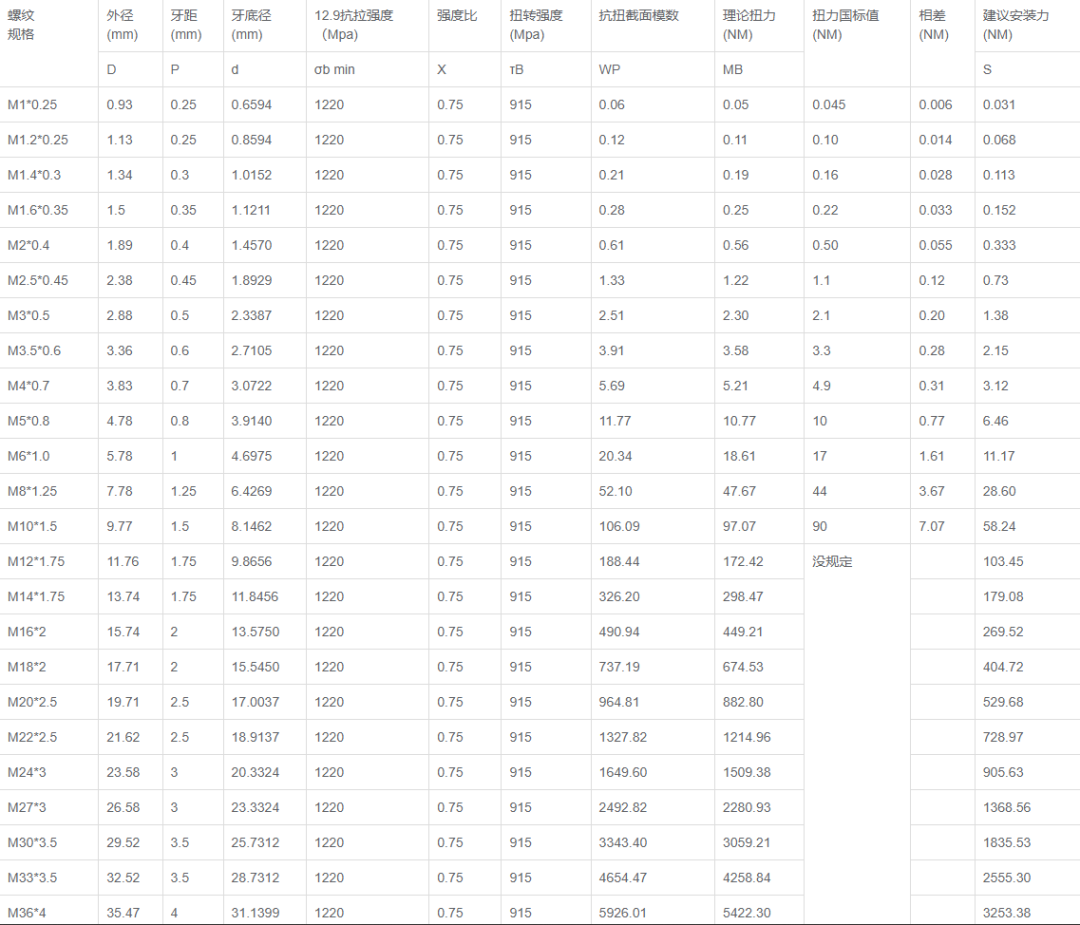

五、12.9级螺丝扭力标准：

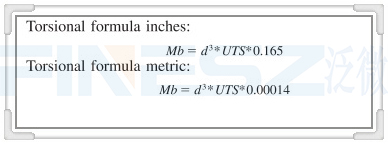

美制螺丝的扭力标准来自ASTM F606/606M，标准给出的扭力计算公式如下：

其中第二条关于公制螺丝计算公式等效于本文上面所述的GB3098.13公式，甚至还更精准一些，为避免重复，下面只计算美制螺丝部分。

以美制5级1/4-20UNC公差等级2A的螺丝为例：

1/4-20UNC螺丝的牙底径：0.1894inch (数据来源：请自行换算一下公、英制关系）

1/4*20UNC 5级的抗拉强度UTS：psi (标准来源：SAE J429-1999.PDF标准,文档中第3页）

故：

Mb=0.18943*12000*0.165=134.53 in.lbs

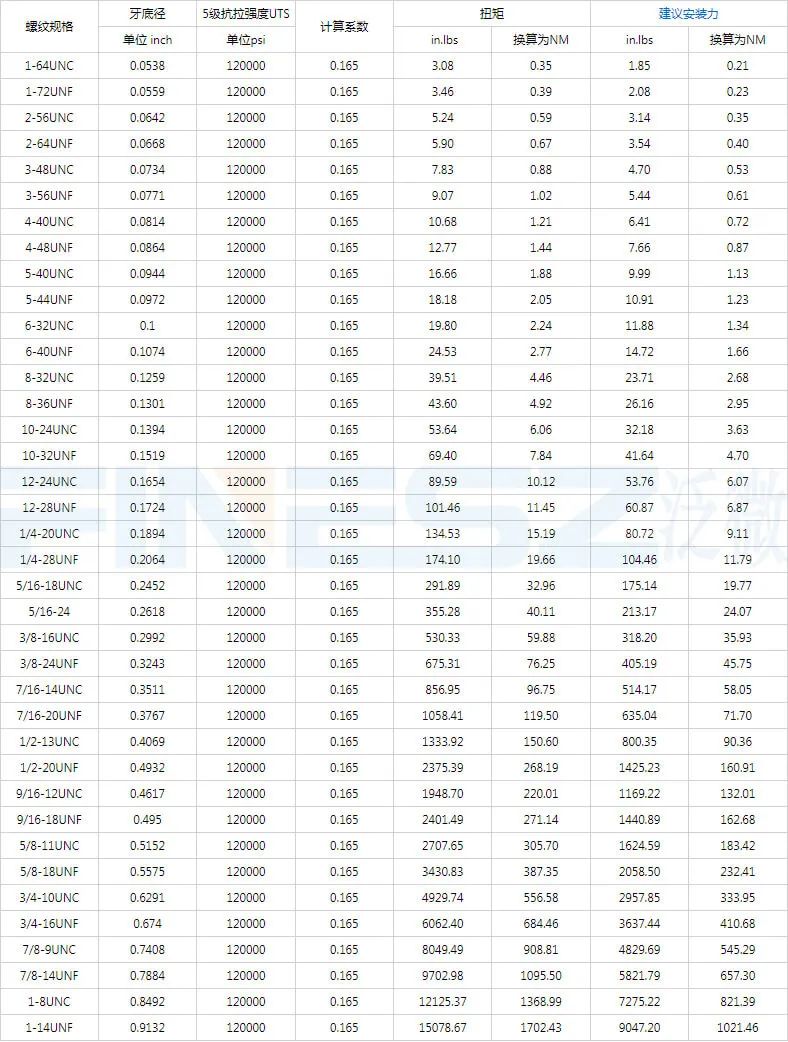

我们将所有规格、等级的美制螺丝扭矩标准列表如下，如前所述，这些参数基本于理论计算值 ，且忽略掉了一些前置条件，如不适用于螺柱、一字螺钉，十字槽螺钉、螺纹不能小于1/4或大于1寸、螺栓不能超级长…等等，总之你懂的就行。

一、美制2级螺丝扭力标准（精度2A)：

二、美制5级螺栓扭力标准（精度2A)：

三、美制8级螺栓扭力标准（精度2A)：
