微带线与带壮线：设计中的细微差异与重要选择

大家好，欢迎来到IT知识分享网。

微带线（Microstrip line）和带状线（Stripline）是两种常用的平面传输线，它们都用于高频电路中信号的传输，但是结构和特性有所不同。

微带线（Microstrip line）：

• 结构：微带线由一个导电带（通常是铜）构成，该导电带位于一个介电基板的表面上，并且下方有一个接地平面。介电基板将导电带与接地平面隔开。
• 特性：由于导电带只有一侧与介电基板接触，微带线是一个不对称的结构。这种不对称性导致其具有一定的辐射损耗。微带线是一种非平衡传输线。
• 制造：微带线的制造相对简单，可以直接在印刷电路板（PCB）上制造出来。
• 应用：由于制造简便，微带线被广泛应用于射频和微波电路设计中，如天线、滤波器和放大器等。

带状线（Stripline）：

• 结构：带状线是由两个平行的接地平面之间夹一个导电带构成，导电带完全被介电材料包围。这是一种三层的结构。
• 特性：带状线是一个对称的结构，其电磁场完全被介电材料和接地平面所限制，因此几乎没有辐射损耗。带状线是一种平衡传输线。
• 制造：带状线的制造比微带线复杂，因为需要精确控制内部导体的位置以及上下接地层之间的距离。
• 应用：带状线常用于对电磁干扰有严格要求的场合，如军用和航空电子系统，以及需要屏蔽以减少信号干扰的高速数字电路。

主要区别：

1. 电磁场分布：微带线的电磁场部分暴露在外，而带状线的电磁场被完全封闭在内部层之间。
2. 辐射损耗：微带线因其开放结构而具有辐射损耗，带状线几乎没有辐射损耗。
3. 制造难度和成本：微带线较容易制造，成本较低；带状线的制造较为复杂，成本较高。
4. 尺寸：因为带状线是完全封闭的，通常会比同样特性的微带线有更大的尺寸。
5. 冲击阻抗：由于结构差异，微带线和带状线在设计时对于相同的冲击阻抗有不同的尺寸要求。

当然可以，我们来进一步详细解释微带线和带状线。

微带线(MicrostripLine)

结构细节

微带线是一种由单个导体带组成的传输线，导体位于一个介电基板之上，基板的另一面是一个平面的接地板。传输线的宽度、介电基板的厚度和介电常数共同决定了传输线的特性阻抗。

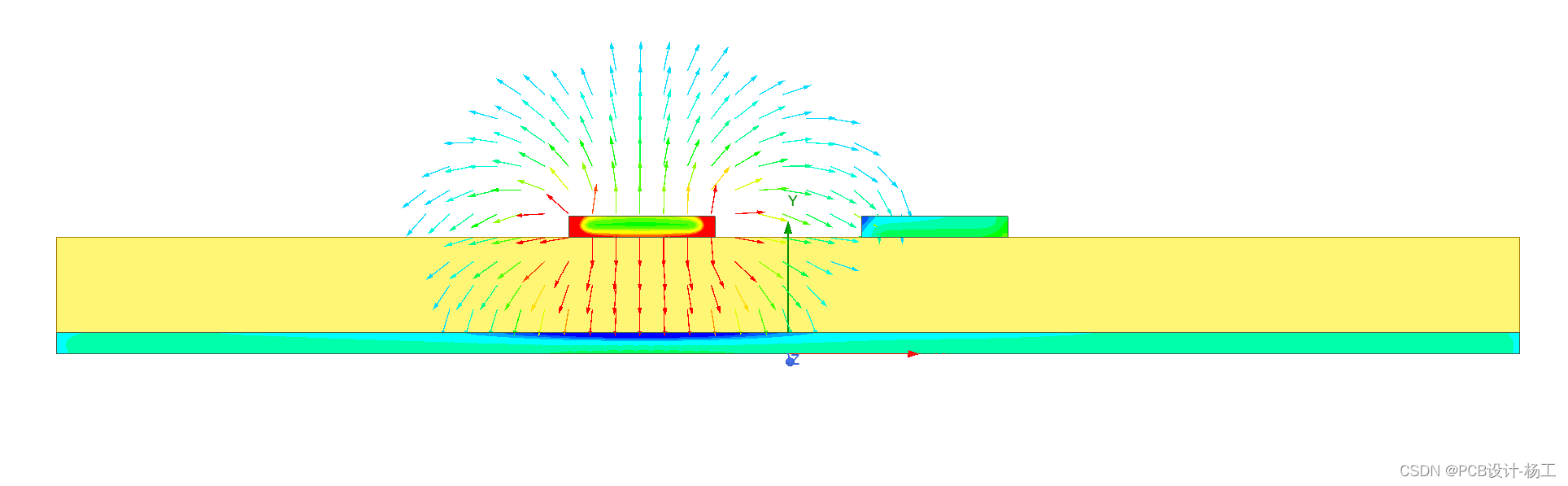

电磁场分布

在微带线中，电磁场部分在导体和介电基板之间，部分穿透介电基板进入空气中。这种场的分布导致了微带线的一部分能量以辐射的形式散失到空间中。

制造和应用

微带线可以使用标准的印刷电路板制造技术来制造，这使得它在商业和消费电子产品中非常流行。微带线在射频和微波集成电路中尤其常见，例如在天线馈线、滤波器和射频前端电路中。

优点与缺点

微带线的优点是制造简单、成本低廉，以及容易与其他电路集成。缺点包括较高的辐射损耗和对外界电磁干扰的敏感性。

带状线(Stripline)

结构细节

带状线由位于两个平行接地平面之间的导体带组成，导体带被完全包裹在介电材料中。这种结构类似于“三明治”，导体带完全隐藏在内部。

电磁场分布

带状线的电磁场完全被两个接地平面和介电材料包围，几乎没有能量以辐射的形式损失。这种封闭的结构提供了良好的屏蔽效果，从而减少了电磁干扰。

制造和应用

带状线的制造比微带线复杂，需要精确控制导体带在介电材料中的位置。这通常意味着更高的成本和更严格的制造过程。带状线在需要高度屏蔽和较低辐射损耗的应用中非常有用，例如军事通信系统和精密测试设备。

优点与缺点

带状线的优点是低辐射损耗和优秀的屏蔽性能。缺点是尺寸较大、制造成本较高，以及比起微带线更难以集成到其他电路中。

对比

阻抗设计

由于微带线和带状线的电磁场特性不同，相同的阻抗值需要不同的几何尺寸。微带线的阻抗主要由导体宽度、介电基板的厚度和介电常数决定。而带状线的阻抗则由导体宽度、导体与接地平面之间距离以及介电常数决定。

频率特性

微带线在高频应用中可能因为其辐射损耗而限制其性能，特别是在超过几GHz的频率时。相比之下，带状线由于其封闭结构，即使在高频应用中也表现出更好的性能，因为它几乎不辐射能量。

总结

微带线和带状线都是在高频电子设计中常用的传输线形式，它们各有优缺点。设计工程师会根据应用的具体要求（如频率、尺寸、成本、制造复杂性、电磁干扰敏感度等）来选择最合适的传输线类型。
