为什么加上“原生”，因为我们基于BFE开发已经魔改了。
路由转发是BFE作为一个七层流量代理服务的核心功能，BFE设计了一套支持多租户、多机房的路由转发模型。
（图片来源:《深入理解BFE》)
基本概念
在原生路由转发功能中，bfe对租户、集群、子集群、实例的概念解释如下：
- 租户：product，不同业务线/不同产品线；
- 集群：一个产品会有多个微服务，例如一个商城产品可能会有用户微服务、订单微服务、库存微服务，每个微服务就是一个集群；
- 子集群：通常一个集群只有一个子集群，除非存在多数据中心坡的数据中心；
- 实例：每个子集群可以有多个后端服务实例，“ip+端口”为一个实例，一个微服务部署多少个节点就有多少个实例；
相关配置文件
- host_rule：配置租户与标签的映射，以及标签与域名的映射，用于通过域名获取标签，再通过标签确定租户；
- vip_rule：配置ip与租户的映射，用于通过ip确定租户；
- route_rule：配置路由规则，即请求如何路由到集群；
- cluster_rule：集群常规配置，如心跳检测接口、请求后端超时时间、最大重试次数等等；
- gslb：配置全局负载均衡，即配置集群下的子集群的权重，用于负载均衡选择集群下的子集群；
- cluster_table：集群->子集群->实例配置文件；

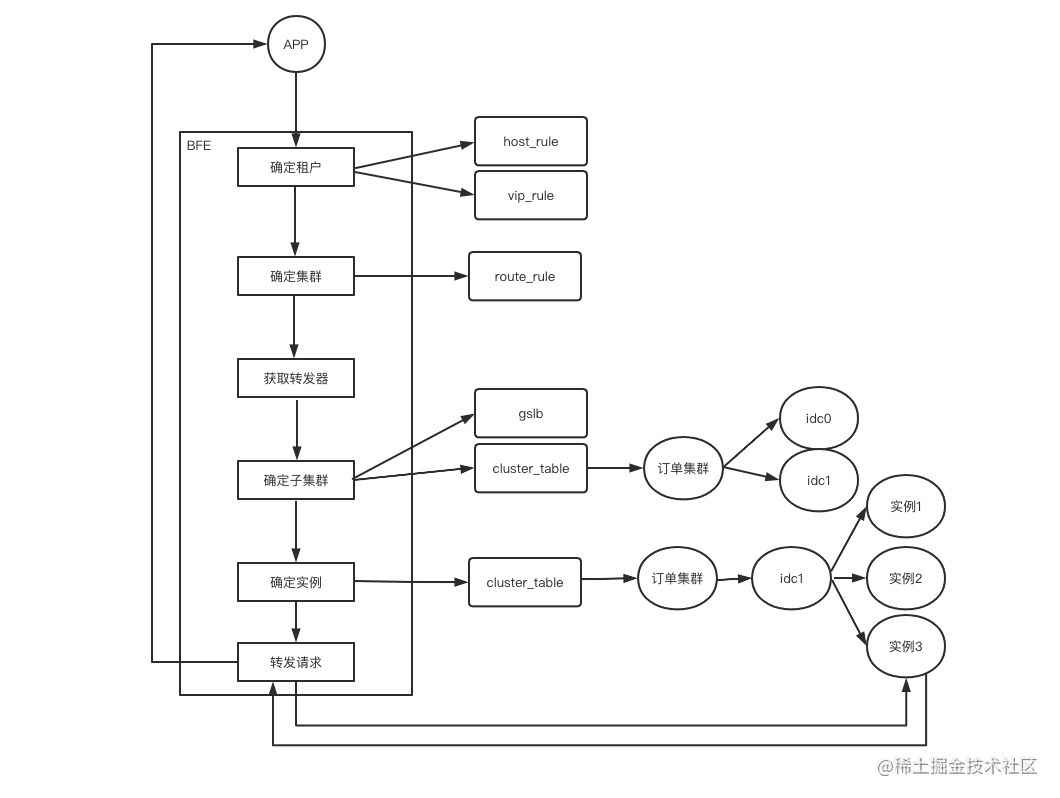

路由转发过程
与路由相关的流程：确定租户->确定集群->确定子集群->确定实例
与转发相关的流程：获取转发器->转发请求
- 确定租户
- 1、根据请求的host（域名）从host_rule配置中查找该host映射的租户；
- 2、如果host映射不到租户，或者host是ip地址，那么根据ip从vip_rule配置文件中查找ip映射的租户；
- 确定集群
- 1、根据租户名称从route_rule配置中获取该租户的所有路由规则；
- 2、按规则配置的顺序，遍历路由规则，获取第一个匹配当前请求的路由规则（匹配逻辑与限流的匹配逻辑相同）；
- 3、获取匹配的路由规则配置的集群名称；
- 获取转发器
- 1、根据集群名称，从cluster_rule配置文件中查找该集群的配置；
- 2、根据集群配置获取或创建转发器；
- 确定子集群
- 1、根据集群名称，从gslb配置文件中查找该集群的所有子集群，再根据子集群的权重负载均衡选择一个子集群；
- 2、从cluster_table配置文件中获取该子集群下的所有实例；
- 确定实例
- 1、从子集群中，根据权重负载均衡选择一个实例；
- 转发请求
- 1、使用转发器，传入后端地址，根据后端地址和请求协议创建连接或获取空闲的连接；
- 2、使用连接转发请求；
说明：这些步骤中的从xx配置文件中查找/获取xx配置，只是为了便于理解才这样描述，实际上，BFE在启动时就已经加载所有配置文件缓存在内存中了。
案例分析
商城产品线(ShoppMall)，域名为shoppmall.com，订单服务(OrderService)部署在中国机房(CN-idc0)，部署三个实例。
相关配置如下：
host_rule:
{ "Version": "1.0.0", "DefaultProduct": null, "Hosts": { // 对应HostTags下的配置 "ShoppMallTag":[ "shoppmall.com" ] }, "HostTags": { "ShoppMall":[ // 标签随便定 "ShoppMallTag" ] } }route_rule:
{ "Version": "1.0.0", "ProductRule": { "ShoppMall": [ { // 以/order开头的请求路由到OrderService微服务 "Cond": "req_path_prefix_in("/order")", "ClusterName": "OrderService" } ] } }cluster_rule:
{ "Version": "init version", "Config": { // OrderService集群的基础配置 "OrderService": { // 请求后端相关：连接超时等 "BackendConf": { "TimeoutConnSrv": 2000, "TimeoutResponseHeader": 50000, "MaxIdleConnsPerHost": 0, "RetryLevel": 0 }, // 心跳检测配置 "CheckConf": { "Schem": "http", "Uri": "/healthcheck", "Host": "example.org", "StatusCode": 200, "FailNum": 10, "CheckInterval": 1000 }, // 全局负载均衡策略配置 "GslbBasic": { "CrossRetry": 0, "RetryMax": 2, "HashConf": { "HashStrategy": 0, "HashHeader": "Cookie:UID", "SessionSticky": false } }, // 客户端读写相关 "ClusterBasic": { "TimeoutReadClient": 30000, "TimeoutWriteClient": 60000, "TimeoutReadClientAgain": 30000, "ReqWriteBufferSize": 512, "ReqFlushInterval": 0, "ResFlushInterval": -1, "CancelOnClientClose": false } } } }gslb:
{ "Clusters": { // 订单集群的子集群配置 "OrderService": { "GSLB_BLACKHOLE": 0, "CN-idc0": 100 } }, "Hostname": "", "Ts": "0" }cluster_table:
{ "Version": "1.0.0", "Config": { // 集群 "OrderService": { // 子集群 "CN-idc0": [ // 实例 { "Addr": "127.0.0.1", "Name": "example_hostname", "Port": 8180, "Weight": 10 }, { "Addr": "127.0.0.1", "Name": "example_hostname", "Port": 8181, "Weight": 10 }, { "Addr": "127.0.0.1", "Name": "example_hostname", "Port": 8182, "Weight": 10 } ] } }客户端发送POST http://shoppmall.com/order/createOrder请求路由过程如下：
- 1、根据host：shoppmall.com，路由到租户：ShoppMall；
- 2、获取ShoppMall租户的所有路由规则，路径“/order/createOrder”匹配到集群为OrderService；
- 3、根据集群获取gslb配置，路由到子集群为CN-idc0；
- 4、根据集群：OrderService、子集群：CN-idc0，获取到三个后端实例：127.0.0.1:8180、127.0.0.1:8181、127.0.0.1:8182；
- 5、从三个实例中负载均衡选择一个实例。
总结
笔者个人觉得，BFE的路由配置文件太多了，而且不太直观，有点绕，不区分租户配置，将会导致一个文件一大堆的配置，不易于管理。
可能是开源的缘故，bfe不想依赖其它第三方如配置中心、数据库之类的服务，所以才改为使用配置文件配置，又或者原本设计就是使用文件配置。而这其实与使用nginx一样，需要经常修改配置文件。
