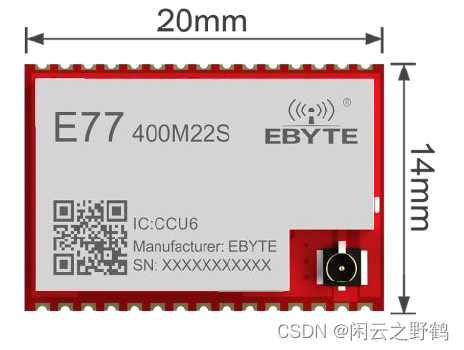

E77-400M22S 是基于ST 新推出的STM32WLE5CCU6（ARM Cortex-M4 + LoRa）SoC 无线通信模块，具备通信远，待机功耗低，抗干扰能力强，接口资源丰富，处理能力强，外形尺寸小等特性。并适用于433/470MHz 频段贴片式LoRa 无线模块, 使用工业级高精度32.768KHz 和32MHz 晶振。
1.工程创建前的准备
硬件：带有E77模块的开发板，2块，我这里使用的是亿佰特的E77-400MBL-01模块，其电路图可到亿佰特官网下载。
开发环境：STM32CubeIDE，建议使用较新的版本。
资源包：BSP包，位于库文件中，官方例程Drivers/BSP/STM32WLxx_Nucleo/文件夹下，也可到github下载，点击下载。
2.创建工程
2.1 STM32CubeIDE图形化工具设置

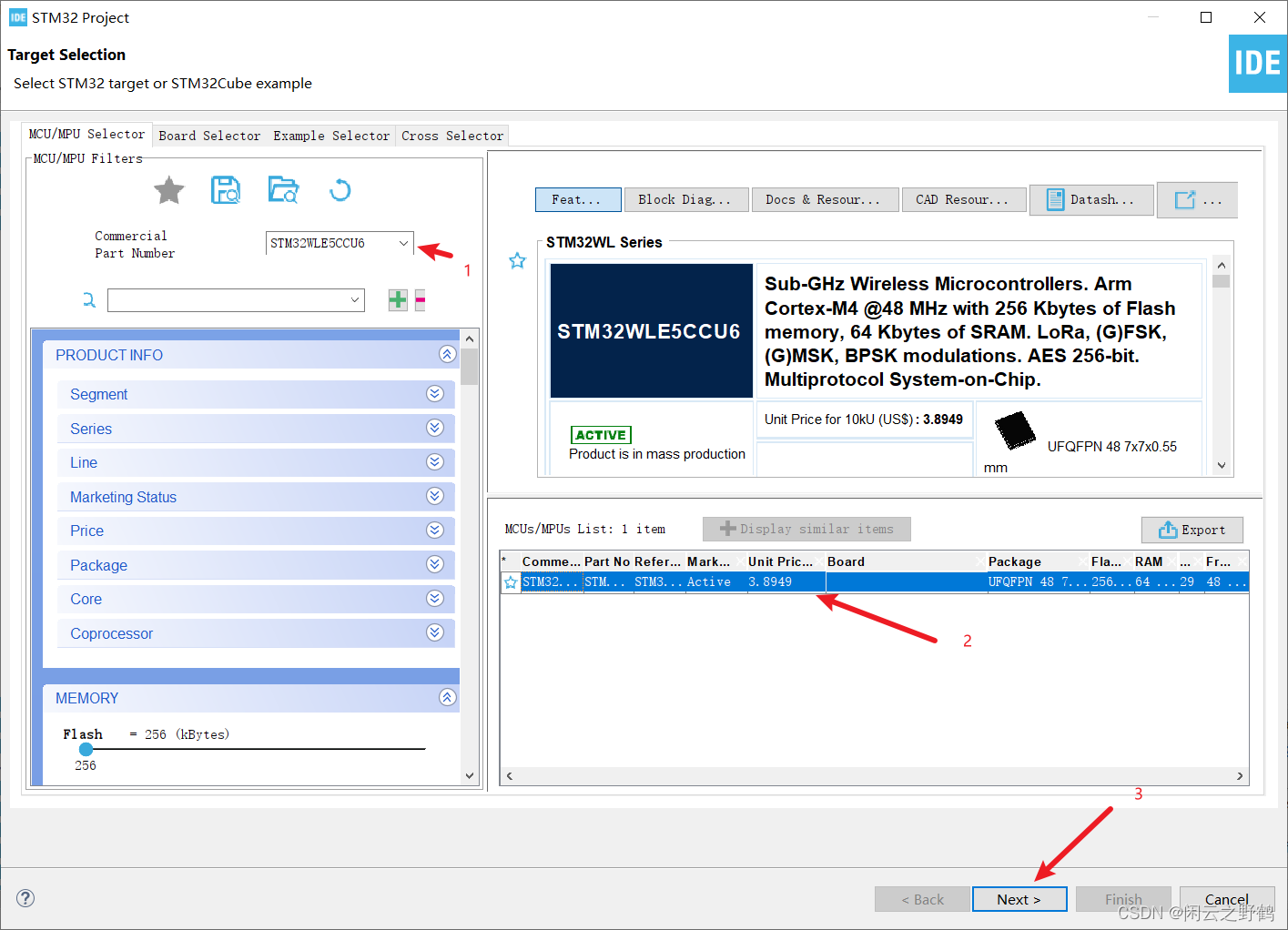

2.1.1选择对应的MCU，创建工程

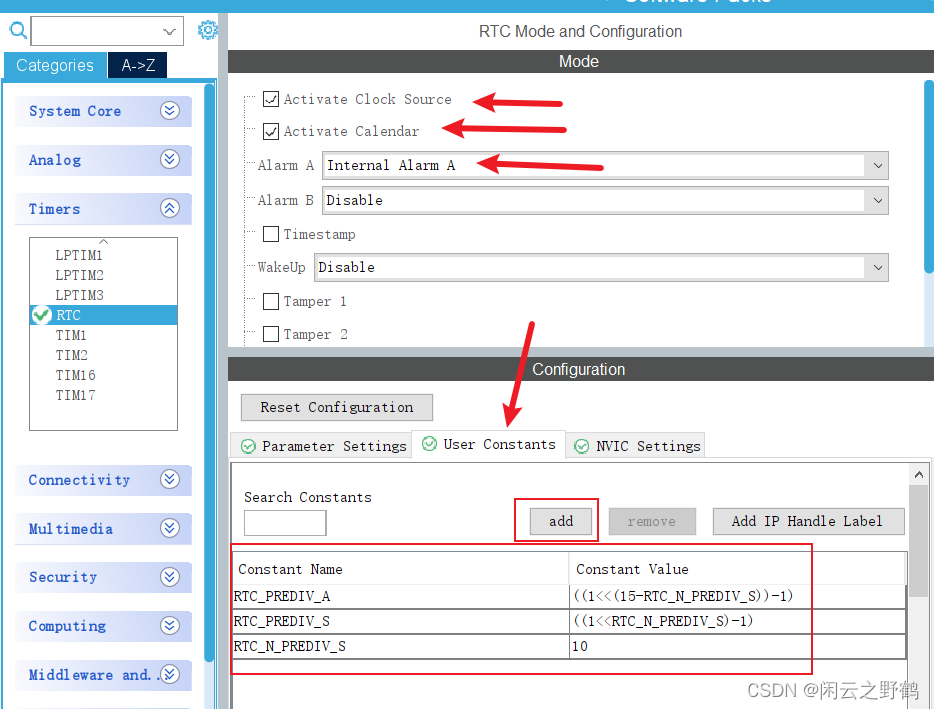

2.1.2配置RTC
为了方便配置时钟树，这里先进行RTC配置。
点击add按钮，在弹出的窗口添加常数，依次添加下列常数名和常数值。
| Constant Name | Constant Value |
|---|---|
| RTC_PREDIV_A | ((1<<(15-RTC_N_PREDIV_S))-1) |
| RTC_PREDIV_S | ((1<<RTC_N_PREDIV_S)-1) |
| RTC_N_PREDIV_S | 10 |

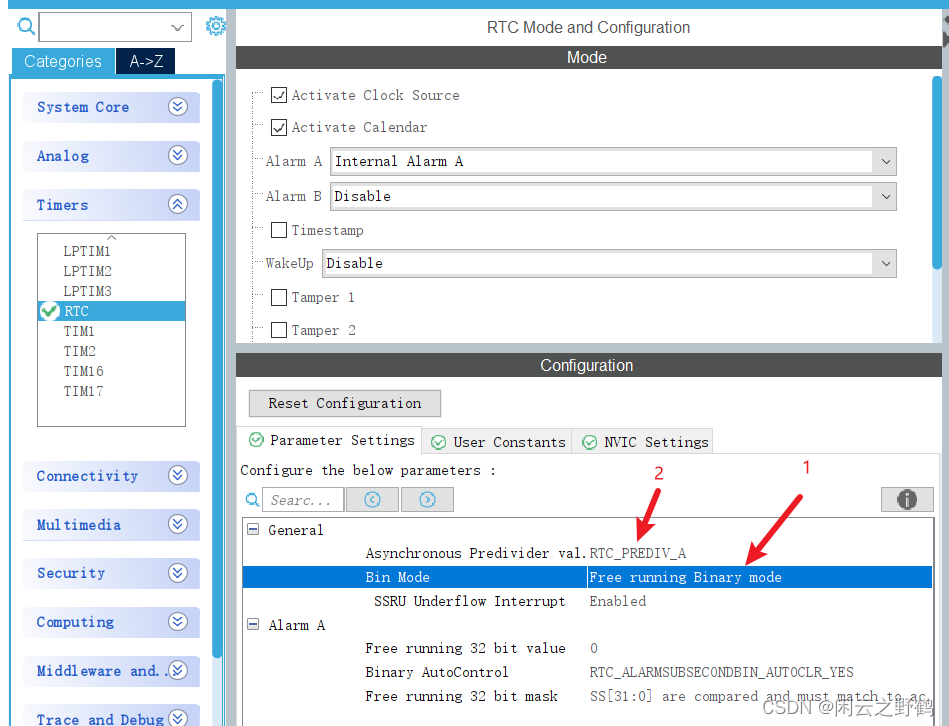

然后，返回到Parameter Settings页面，配置RTC参数。

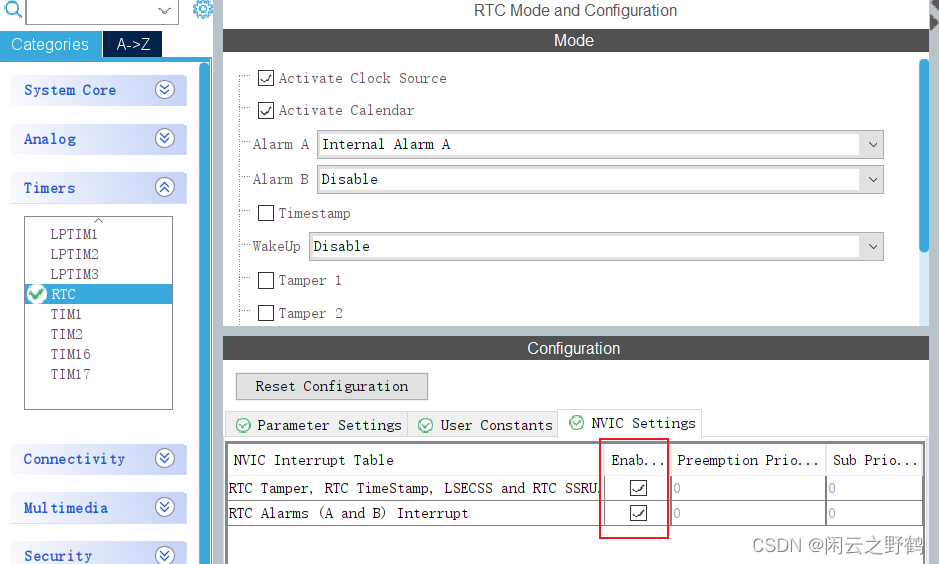

最后，开启RTC中断
2.1.3时钟树配置

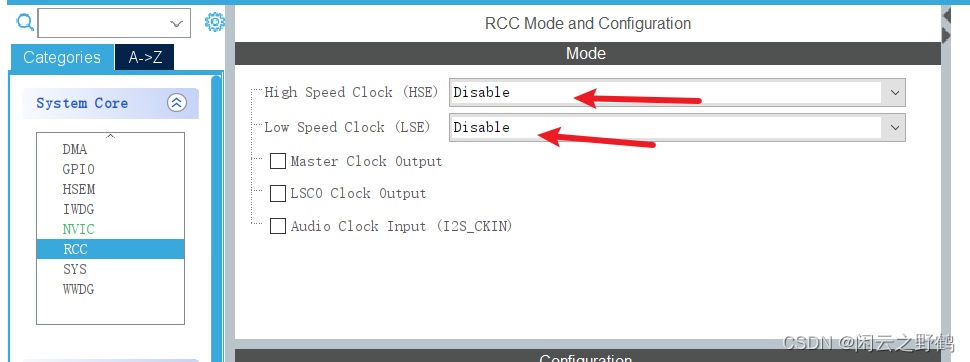

这里不使用外部时钟
下面配置时钟树，RTC时钟源选择32KHz内部时钟，系统时钟源选择48000KHz内部时钟。

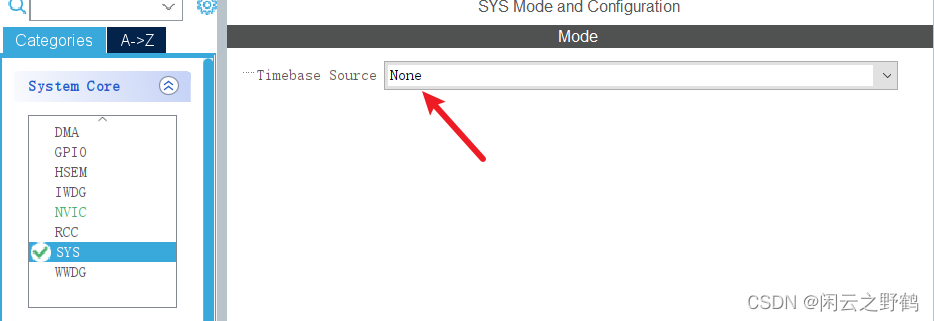

2.1.4 系统滴嗒不开启，若要开启需注意设置优先级

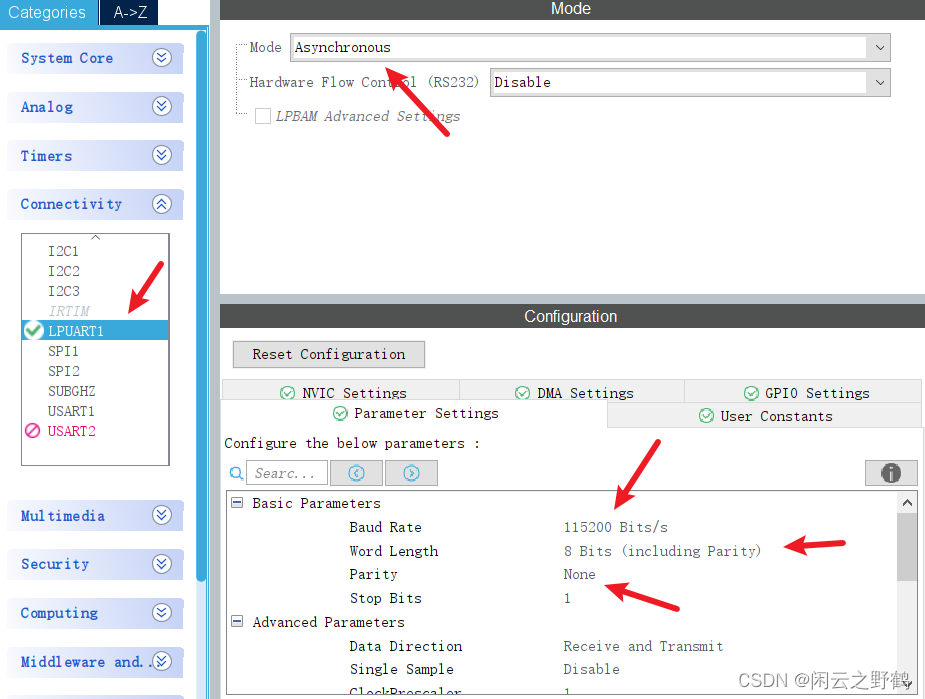

2.1.5串口设置，这里使用LPUART1，对应引脚为PA2->TX和PA3->RX。
开启串口DMA，DMA设置如下
开启串口中断

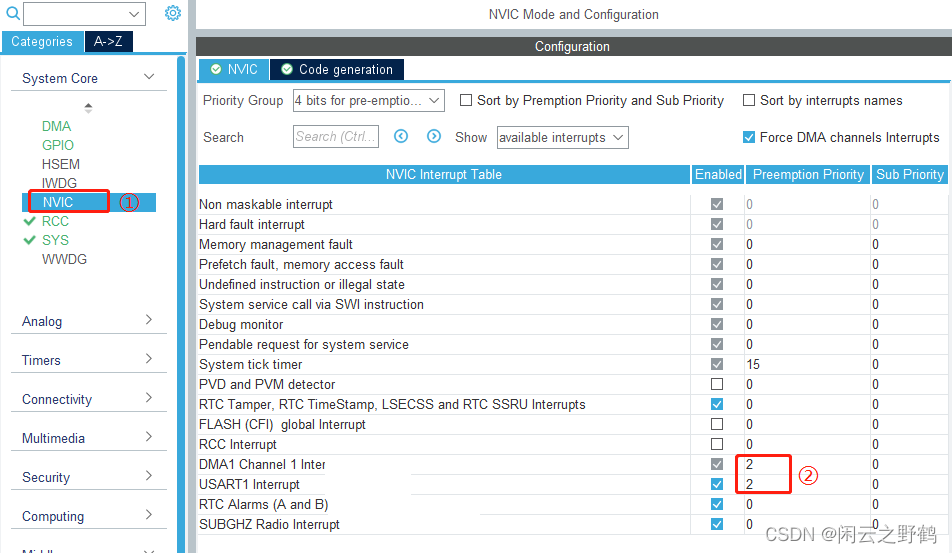

串口中断优先级设置，为了防止串口DMA中断与任务管理器调度冲突，将串口和DMA中断设置为2，0

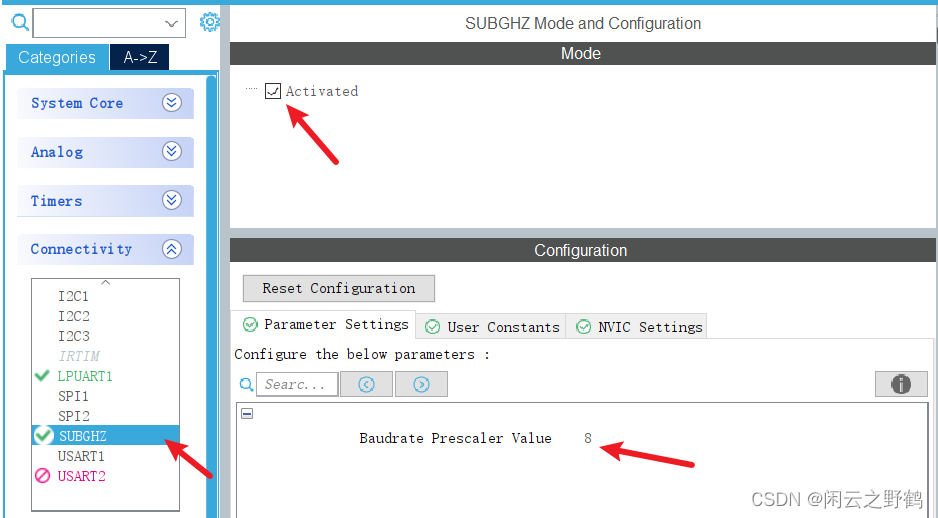

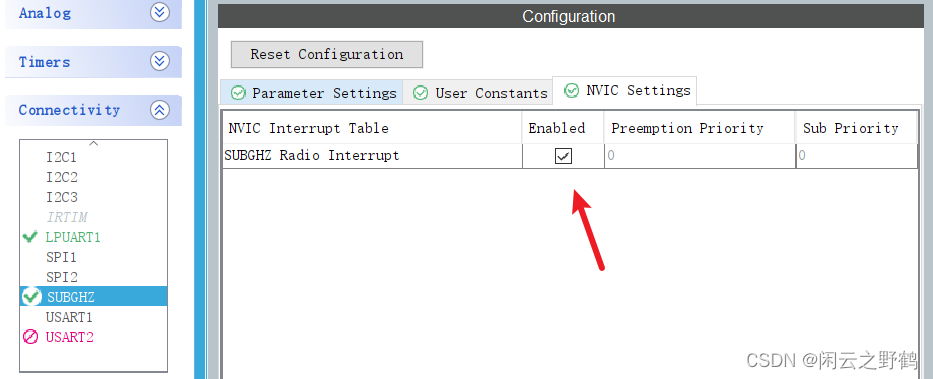

2.1.6开启SUBGHZ
2.1.7 设置SBUGHZ_PHY（物理层）

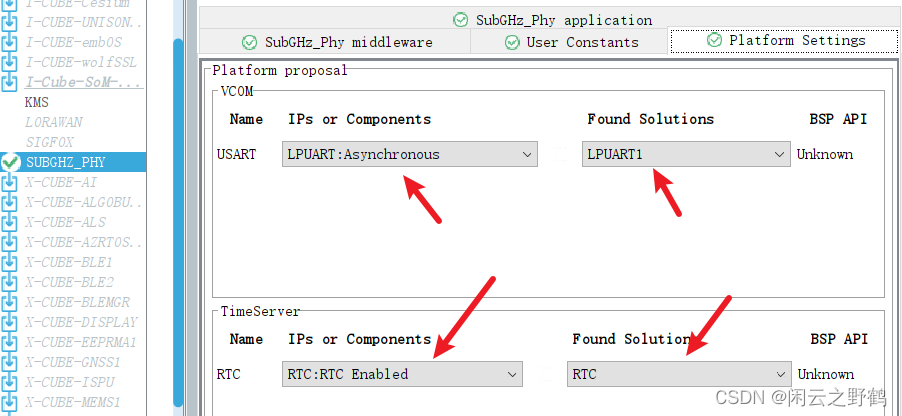

打开SUBGHZ功能后，点击中间件（Middleware）选项，找到“ _SUBGHZ_PHY _ ”,使能后，在应用栏，选择高级模板选项 *Advanced template* , 下面介绍下几个主要的参数。
Trace verbose level：日志打印级别 有H，M，L三个级别，日志信息由高到低，默认为VLEVEL_M； Enable Application Logging ： 使能应用日志打印，关闭串口不打印日志，默认开启； Disable Low Power Mode : 关闭低功耗模式，默认开启低功耗；
Modem ：调制解调模式，有Lora和FSK两种，本次测试时基于Lora。 Region ：区
