一、项目名称

海狸科技远程数据采集在线监测装置（水利 RTU 遥测终端机）

二、产品目的

远程数据采集在线监测装置是一款专为远程监控和数据采集设计的设备， 可以实时连续监测户外雨量、水域流速、水域浊度等相关水利参数，并集成了 先进的数据处理和通信技术，通过平台和小程序将海量数据直观呈现出来，帮助管理者实时监测和远程控制水利设备，快速抓住数据脉络，做出更明智的决策。

三、产品方向

该装置通过读取多种传感器接口采集环境参数，对数据进行处理和存储，可远程查询和导出实时数据及历史数据，并呈现在触摸屏上，提供直观的数据展示。

RTU 还支持使用各种通信技术与中央控制系统或监控中心进行数据传输，如串行通信 RS-485，以太网，无线通信等，采用了 4G-Cat1 的通讯技术，确保数据传输高速、稳定、可靠，可广泛应用于环境监测、工业自动化、能源管控等领域。

四、技术方案

4.1、产品依据

4.2、主要功能

1．支持多种数据采集（雨量、流速、浊度等）

2.定时数据采集、上报及存储

3.远程查询实时数据及历史数据

4.本地导出历史数据

5.可同时支持多种通讯方式

6.支持 APP（蓝牙）配置功能

4.3、技术参数

1．采用工业化设计，配备多种采集接口和通信接口，内部软件兼容水文、水 资源、HJ/T 212 、MODBUS 等多种标准协议；

2．采集和传输一体化设计，通信稳定，节省成本,集传统水文水资源监控装 置机功能与 4G 无线传输功能于一体，实现水文/水资源数据的采集、存储、显示、 控制、报警及传输等综合功能；

3．供电范围：9～24V DC，内部具有电源防反接功能；

4.存储容量：内置最大 16M 串行 FLASH 存储模块，可存储 5 年以上的历史数 据；

5.显示： ≥3.5 英寸单色液晶屏分辨率≥128*64；

6.通讯：内置 4G 全网通模块，可以进行网络数据的收发；能够同时与 3 个 服务器进行数据通信；

7.配置：一体集成低功耗蓝牙模块，可以使用小程序对终端机进行快速配置，省去用电脑配置的繁琐流程，具有信息隐藏功能在配置结束后会自动隐藏 IP 等网络信息，保障网络安全；

8.具有低功耗待机功能，可以通过蓝牙唤醒；

9.串口：2 路 RS-485 接口，波特率范围为 300bps-bps；

10.工作温度：-40℃至+70℃;

11.工作湿度：0~95% 不结露；

12.平均无故障工作时长：≥25000h；

13.防护等级：IP67；

4.4、功能说明：

1.蓝牙配置

通过微信小程序或者 app 配置各类参数（配置传感器参数，IP 地址等参数）。

图 4-1 小程序展示

2.定时采集预设置的传感器数据支持 RS485、雨量和 ADC 等通信接口。可根据传感器选择相应的通信接口，

根据上报间隔进行定时采集传感器数据，并根据相应协议上报至监测平台。

3.触发采集雨量数据

支持翻斗式雨量计，雨量计产生雨量触发信号，RTU 随时采集并记录雨量数 据。

4.整点上报采集数据

以下水文协议为例，整点上报的协议报文有小时报、均匀时段信息报和定时 报等三种。

a）小时报： 遥测站按设定的报送间隔，以 1 小时为基本单位向中心站报

送遥测站水文信息； 小时报是一种特定类型的定时报，用于以降水量、水位为主 要监测要素的遥测站报送 1 小时为间隔的报文。

b）均匀时段信息报： 均匀时段水文信息报用于遥测站向中心站报送等间 隔时段水文信息，按设定的均匀时段 报时间间隔上报给中心站

c）定时报： 遥测站以时间为触发事件，按设定的定时报时间间隔向中心站 报送实时水文信息。

5.远程查询实时数据

RTU 通过 4g 模块连接到云平台，RTU 会将数据实时上报到云平台。

五、现场部署照片

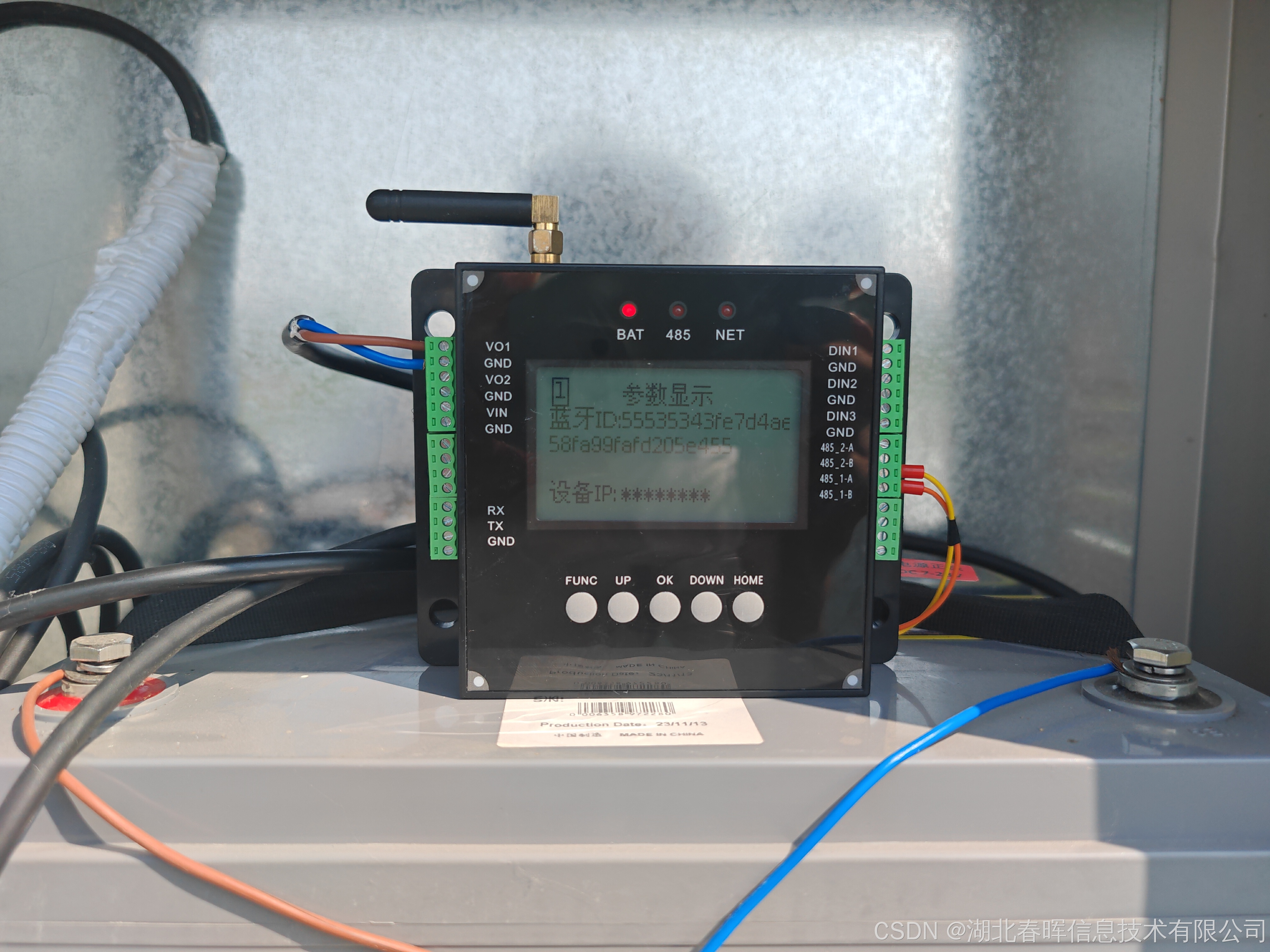

5.1、设备图片

5.2、现场图片
