套刻（Overlay）介绍

套刻的 影响 体现在多个维度：

确保几何精度： 它保证不同层间微小特征（如金属线和通孔）的高分辨率对齐，这对器件性能和可靠性至关重要。随着半导体特征尺寸持续缩小（如7nm、5nm及以下），层间位置精度要求愈发严苛。

提高生产良率： 良好的套刻显著降低因层间错位导致的短路、开路等缺陷，减少废品率和返工需求，优化制造成本。

保障功能完整性： 在多层互连结构中，精确的套刻确保各层间电气连接正常工作，避免信号传输错误；对于包含逻辑单元、存储器阵列等多功能模块的芯片，它确保模块间接口和连接点的精确对齐。

支持复杂设计与创新： 现代集成电路（IC）包含数十甚至上百层，套刻技术是实现这种多层集成的基础。它支撑着极紫外光刻（EUV）、多重曝光等先进工艺，并促进碳纳米管等新材料的应用。

精确测量套刻误差是套刻控制的关键，主要涉及 标记设置、测量工具与数据处理 ：

1.标记设置

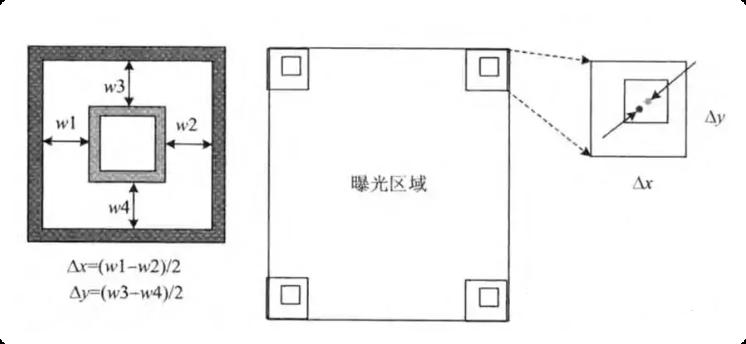

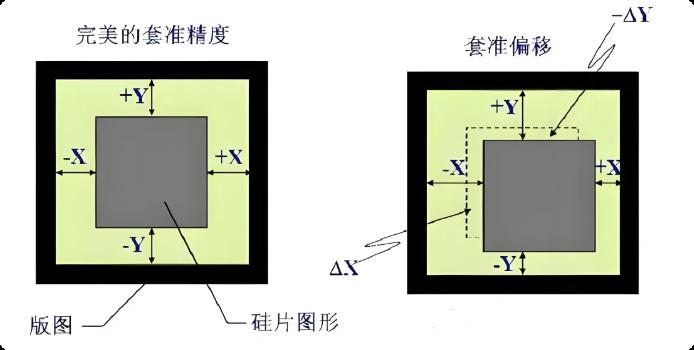

在硅片边缘或非功能区域设置特定几何形状（如十字架、方框）的对准标记。掩模版上制作与之严格匹配的对应标记，作为每层光刻对准的基准。

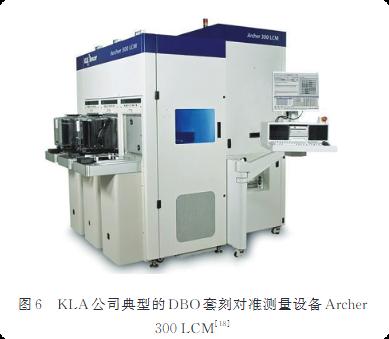

2.测量工具与技术

自动光学对准系统（AOI）： 利用高分辨率相机和图像处理软件检测标记位置并计算偏移量，速度快、精度高，适用于大规模生产。

电子束扫描（EBI）： 利用电子束进行亚微米至纳米级测量，提供极高空间分辨率，适用于先进节点制造。

散射仪（Scatterometry）： 通过分析光波在结构表面的散射特性间接测量误差，属非破坏性测量，适合在线监测。

X射线衍射（XRD）： 利用X射线衍射测量晶体结构变化来推断误差，可穿透多层结构，适用于复杂材料体系。

3.数据采集与处理

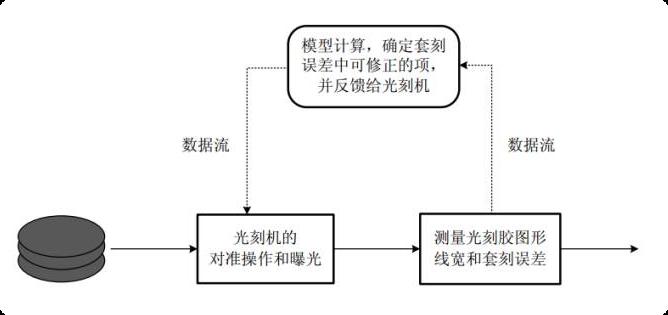

需制定合理的采样策略（分布、数量），全面覆盖晶圆表面尤其是关键区域。测量结果需详细记录并运用统计过程控制（SPC）等工具分析趋势和异常值。建立实时反馈机制，将结果即时传输给控制系统进行调整，并分析历史数据预测问题。

套刻精度受制于 设备、工艺、环境 等复杂因素：

设备性能： 光刻机的机械精度（运动部件定位稳定性）、光学系统像差（镜头分辨率、色差、球差）以及对准系统的精度是基础。例如，先进曝光机台（如气浮式平台）的驱动系统和定位检测系统性能至关重要。曝光平台的步进准确性、等距性、再现性、旋转及倾斜补正能力直接影响结果。

工艺条件： 光刻胶涂布、曝光、显影等环节参数控制不当会降低精度。温度波动导致基片胀缩，沉积/蚀刻过程的压力及内应力影响基片平整度，湿法蚀刻/清洗等化学处理可能改变表面性质，材料厚度不均也会引入误差。离子注入后退火工艺的温度、时间、氧气含量控制影响标记粗糙度。

基片（硅片）特性： 硅片表面平整度、有无划痕杂质、尺寸稳定性（受热处理影响）是重要前提。

测量与监控： 测量工具本身的精度、分辨率及方法选择（光学、电子束等）决定误差检测能力。

掩模版质量： 掩模版自身的制造误差会直接传递到晶圆，其使用过程中的老化和损伤也影响准确性。

设计规则与布局： 设计需严格遵循工艺规则，图案密度分布差异可能导致局部应力不均。

环境因素： 环境温度、湿度、清洁度变化影响材料和设备性能。外部振动和洁净室气流控制不良会干扰精密操作。

软件与算法： 用于预测和校正误差的补偿算法的准确性、效率以及系统自动化水平至关重要。

针对影响因素，提升精度需多维度协同优化：

设备优化： 选用高精度、高稳定性的光刻机，保证其光学与机械系统稳定性以抵抗振动和光源波动。配备高精度工作台，采用先进电机驱动和精密位置反馈控制系统。

材料选择： 优化光刻胶特性（分辨率、粘度、热膨胀系数），严格筛选表面平整、无划痕杂质的高质量硅片。

工艺改进： 利用高精度光刻技术制作位置和尺寸精准的套刻标记。优化退火工艺参数（温度、时间、氧气含量）以改善标记质量。应用双重曝光、多重曝光等先进光刻技术时，需配合更精准的套刻控制。

环境控制： 严格管控制造环境的温度、湿度和清洁度，减少环境波动对材料性能和设备精度的影响。

检测与校准： 运用高精度设备精确测量套刻标记偏移量。在光刻设备上集成实时监测系统，根据结果即时调整参数。采用先进的套刻校准技术分析和处理偏差数据。
