段是用于管理内存单元的一种方式

段只是一种概念，我们将内存单元划分成各个部分，我们将这些分的部分称为段，便于cpu对内存单元的控制，但实际上内存只被分成内存单元。

我们将段地址×16作为这一段的基础地址，再加偏移地址来搜索这段内的内存单元。有两点需要注意：段地址×16 必然是16的倍数，所以一个段的起始地址也一定是16的倍数：偏移地址为16位，16位地址的寻址能力为 64KB，所以一个段的长度最大为 64KB。

CPU 可以用不同的段地址和偏移地址形成同一个物理地址。

“数据在21F60H 内存单元中。”这句话对于 8086PC 机一般不这样讲，取而代之的是两种类似的说法：①数据存在内存 2000:1F60 单元中；②数据存在内存的2000H 段中的 1F60H 单元中。这两种描述都表示“数据在内存21F60H单元中”。

8086CPU 在访问内存时要由相关部件提供内存单元的段地址和偏移地址，送入地址加法器合成物理地址。这里，需要看一下，是什么部件提供段地址。段地址在 8086CPU 的段寄存器中存放。8086CPU 有 4 个段寄存器：CS、DS、SS、ES。当8086CPU要访问内存时由这4个段寄存器提供内存单元的段地址。

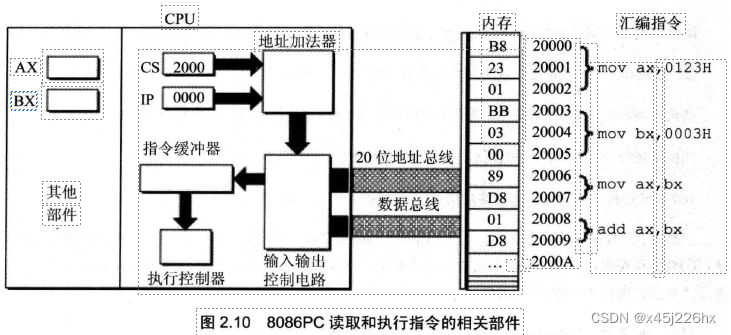

CS 和IP是8086CPU中两个最关键的寄存器，它们指示了CPU当前要读取指令的地址。 CS 为代码段寄存器，IP为指令指针寄存器。在8086PC 机中， 任意时刻， 设CS 中的内容为M, IP中的内容为N, 8086CPU将从 内存Mx16+N单元开始，读取一条指令并执行。也可以这样表述：8086机中， 任意时刻， CPU将CS:IP指向的内容当作指令执行。

在8086CPU加电启动或复位后（即CPU刚开始工作时）CS和lP被设置为CS=FFFFH, IP=OOOOH,即在8086PC机刚启动时，CPU从内存FFFFOH单元中读取指令执行，FFFFOH单元中的指令是8086PC机开机后执行的第一条指令。

CPU将CS:IP指向的内存单元中的内容看作指令。

我们如何改变CS、IP的值呢？可以用mov指令，8086CPU大部分寄存器的值，都可以用mov指令来改变，mov指令被称为传送指令。

但是，mov指令不能用千设置CS、IP的值，原因很简单，因为8086CPU没有提供这样的功能。8086CPU为CS、IP提供了另外的指令来改变它们的值。能够改变CS、IP的内容的指令被统称为转移指令

若想同时修改CS、IP的内容，可用形如“jmp段地址：偏移地址”的指令完成

若想仅修改1P的内容，可用形如“jmp某一合法寄存器”的指令完成，如

如何使得代码段中的指令被执行呢？将 段内存当作代码段， 仅仅是 我们在编程时的种安排， CPU 并不会由于这种安排， 就自动地将 我们定义的代码段中的指令当作指令来执行。 CPU 只认被 CS:IP 指向的内存单元中的内容为指令。 所以， 要让 CPU 执行我们放在代码段中的指令， 必须要将 CS:IP 指向所定义的代码段中的第条指令的首地址。 对于上面的例子， 我们将段代码存放在 123B0H~123B9H 内存单元中， 将其定义为代码段， 如果要让这段代码得到执行， 可设CS=123BH、 IP=0000H。

Debug的使用

• 用Debug的R命令查看、改变CPU寄存器的内容；
• 用Debug的D命令查看内存中的内容；
• 用Debug的E命令改写内存中的内容；
• 用Debug的U命令将内存中的机器指令翻译成汇编指令；

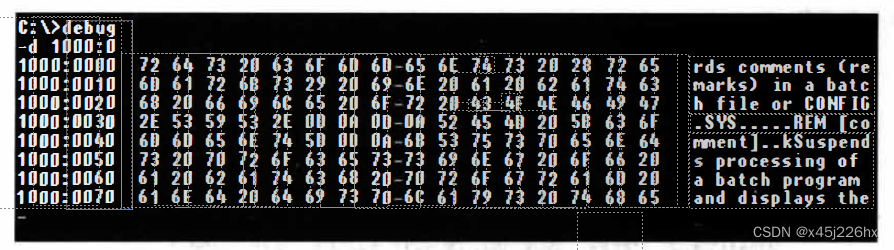

• 用Debug的T命令执行一条机器指令；用Debug的A命令以汇编指令的格式在内存中写入一条机器指令要查看内存IOOOOH处的内容， 首先将这个地址表示为段地址：偏移地址的格式， 可以是1000:0, 然后用 “d1000:0″列出1000:0处的内容。
  使用 “d段地址：偏移地址” 的格式， Debug 将列出从指定内存单元开始的 128个内
  存单元的内容。 图2.34 中， 在使用d1000:0 后， Debug列出了1000:0~1000:7F中的内容。



中间是从指定地址开始的128个内存单元的内容， 用十六进制的格式输出， 每行 的输出从16 的整数倍的地址开始， 最多输出16 个单元的内容。 从图中， 我们可以知道， 内存1000:0 单元中的内容是72H, 内存1000:l单元中的内容是6 4H, 内存1000:0~1000:F 中的内容都在第一行；内存1000:10 中的内容是6DH, 内存1000:11处的内容是61H, 内存I000: IO~ I 000: IF中的内容都在第二行。 注意在每行的中间有一个 “ -“， 它将每行的输出分为两部分， 这样便千查看。 比如， 要想从图中找出 1000:6B单元中内容， 可以从中间是从指定地址开始的128个内存单元的内容，可以从1000:60 找到行， －“前面是I000:60~ 1000:67 的8个单元， 后面是1000:68~1000:6F的8个单元， 这样我们就可以从 1000:68 单元向后数3个单元， 找到I000:6B单元， 可以看到， 1000:68中的内容为67H 。

左边是每行的起始地址。右边是每个内存单元中的数据对应的可显示的ASCII码字符。比如，内存单元1000:0、1000:l、1000:2中存放的数据是72H、64H、73H,它对应的ASCII字符分别是”r”、”d”、”s”;内存单元1000:36.中的数据是OAH,它没有对应可显示的ASCll字符，Debug就用”.”代替。

用D命令查看范围：“d 1000：0 9”
