TM1650数码管（类IIC驱动）

大家好，欢迎来到IT知识分享网。

目录

一、TM1650简介

        1、特性描述

        2、功能特点

二、IIC(Inter-Integrated Circuit BUS)结构解析

        1、IIC协议介绍

        2、多主机IIC总线结构

         3、信号概念

 三、TM1650数码管的工作

四、编写代码

一、TM1650简介

        1、特性描述

        TM1650 是一种带键盘扫描接口的 LED（发光二极管显示器）驱动控制专用电路。内部集成有 MCU 输入输出控制数字接口、数据锁存器、LED 驱动、键盘扫描、辉度调节等电路。TM1650 性能稳定、质 量可靠、抗干扰能力强，可适用于 24 小时长期连续工作的应用场合。

        2、功能特点

                a：支持2.8V-5.5V电源电压

                b：键盘扫描：7×4bit内部集成三极管驱动

                c：提供8级亮度控制

                d：两种显示模式：8段×4位和7段×4位

                e：类IIC通信机制，使用相同时序，没有从机地址

二、IIC(Inter-Integrated Circuit BUS)结构解析

        1、IIC协议介绍

        I2C(Inter-Integrated Circuit BUS) 集成电路总线，该总线由NXP（原PHILIPS）公司设计，多用于主控制器和从器件间的主从通信，在小数据量场合使用，传输距离短，任意时刻只能有一个主机等特性。

        软件IIC：软件IIC通信指的是用单片机的两个I/O端口模拟出来的IIC，用软件控制管脚状态以模拟I2C通信波形，软件模拟寄存器的工作方式。

        硬件IIC：一块硬件电路，硬件I2C对应芯片上的I2C外设，有相应I2C驱动电路，其所使用的I2C管脚也是专用的，硬件（固件）I2C是直接调用内部寄存器进行配置。

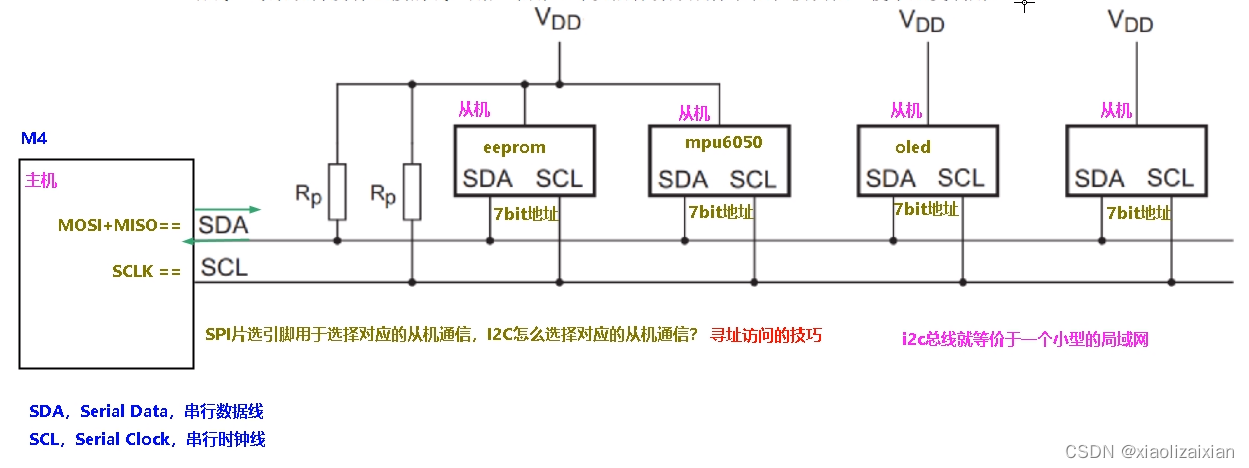

        2、多主机IIC总线结构

 每个主机都有7bit地址，最后一位是读写位（1或0），而TM1650数码管使用的是类IIC通信，所以不带从机地址。

         3、信号概念

                a：起始信号

                b：应答信号（低位有效）

                c：停止信号

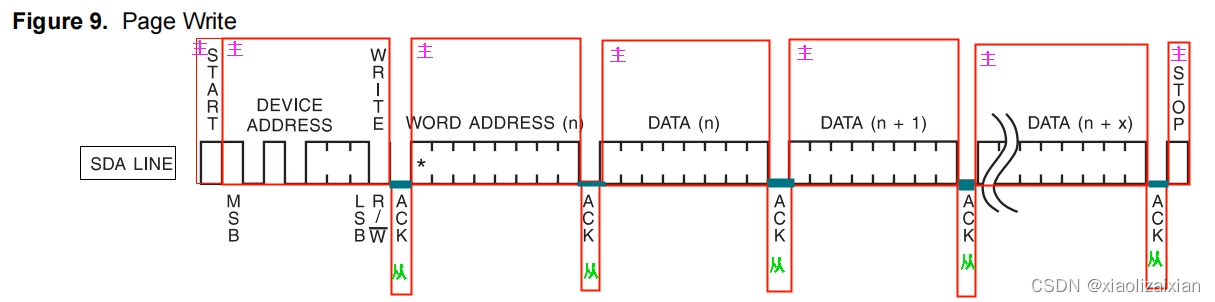

 SDA时序图

         上图主机向从机发送一个起始条件，然后主机进行一个写访问，ACK作为从机向主机发送一个应答信号，低位有效，WORD ADDRESS表示主机告诉从机我待会要访问哪块存储地址，从机再给出应答，然后向从机发送数据，每发送一个字节，从机给出应答。最后在发送一个停止信号。

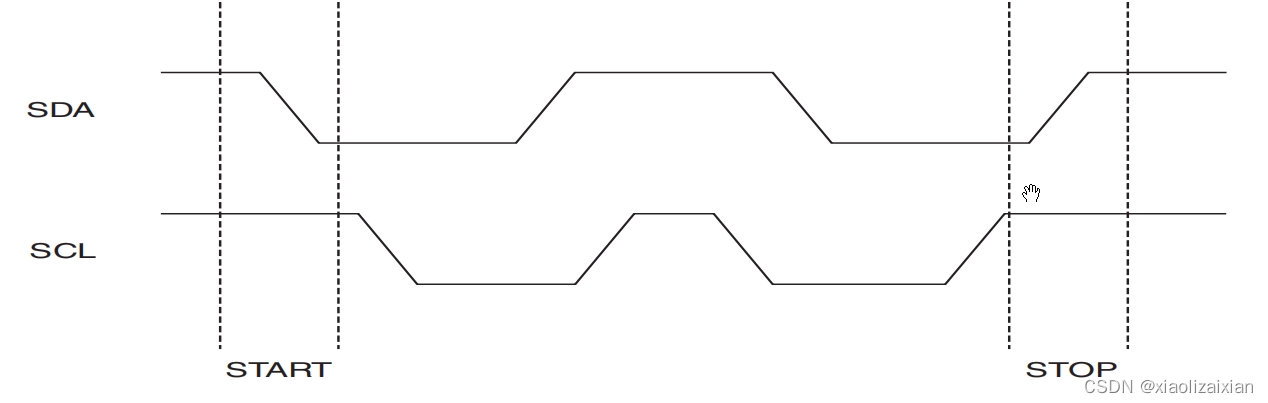

 开始信号和停止信号

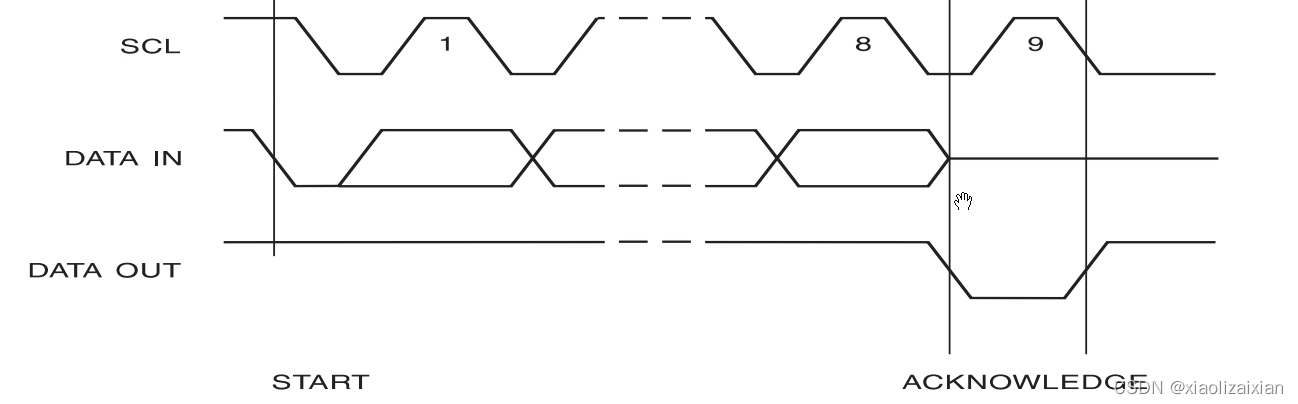

 ACK应答信号（ACK处在第九时钟周期，也可以看作为第九位）

 数据有效性（SCL为高电平时，SDA只能有一种状态，要么高电平，要么低电平）

 三、TM1650数码管的工作

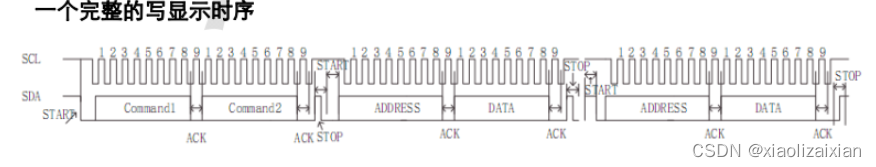

 可以看到，上面的时序图和iic来讲是一样的，包含一个开始信号，停止信号和ACK应答机制。

起始信号>>地址码（1字节）>>ACK应答信号>>数码管段数据（1字节）>>ACK应答信号>>结束信号

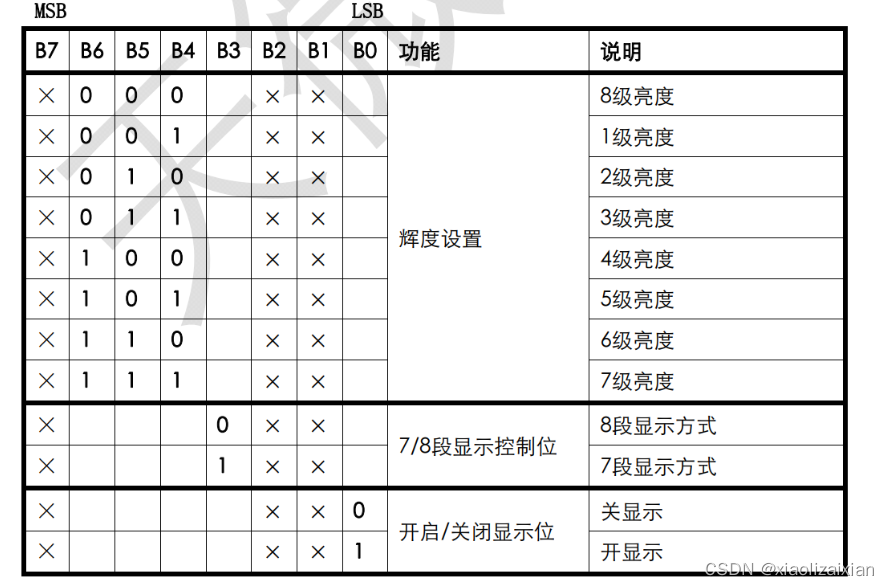

上面是设置亮度的发送的数据格式：前四位（B7-B4）是设置亮度的级别的。B3(设置数码管的段位)，B0设置显示的开关。

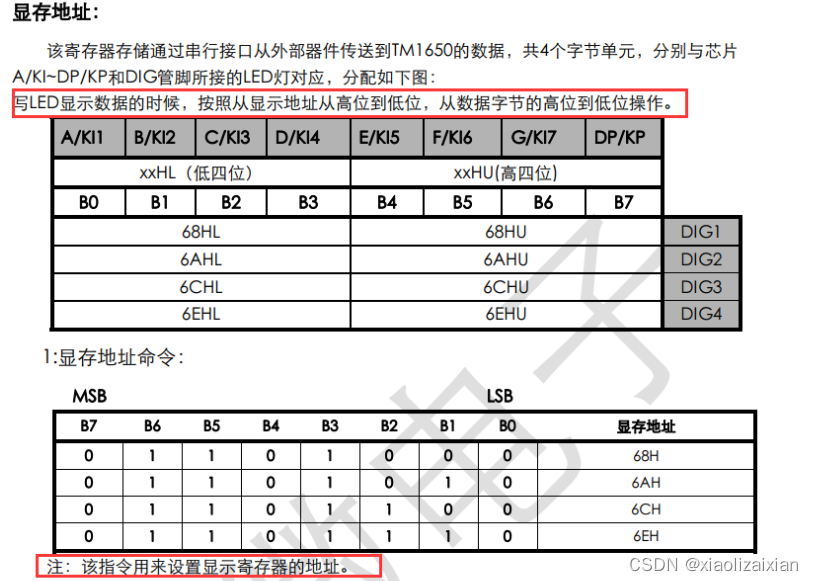

68HL===68 H:16进制 L:低位      68HU===68 H:16进制 U:高位

通过数据手册得知

        0x68 //第一个数码管的地址

        0x6a //第二个数码管的地址

        0x6c //第三个数码管的地址

        0x6e //第四个数码管的地址

        T0x48 //设置亮度地址

四、编写代码

编程环境：keil5   STM32f103c8t6

numTM1650.c

/* 此模块是数码管模块 共阴数码管 TM1650是一个用IIC协议驱动的模块 此模块SDA接PB13,SCL接PB12，由于PB12，PB13口没有IIC外设复用，因此需要通过GPIO口模拟出IIC的通 信协议驱动 */ #include "delay.h" #include "numTM1650.c" uint8_t data_num[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; //数字的段码 uint8_t data_alphabet[6]={0x77,0x7c,0x39,0x5e,0x79,0x71}; //英文a-f的段码 uint8_t display_address[4]={0x6e,0x6c,0x6a,0x68}; //数码管的段地址 uint8_t display_brightness[8]={0x11,0x21,0x31,0x41,0x51,0x61,0x71,0x01}; //亮度设置，分别代表从0-7级别的亮度 void TM1650_Init(void)//TM1650模块端口GPIO初始化 { GPIO_InitTypeDef GPIO_InitStruct;//定义一个GPIO结构体变量 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);//打开GPIO B组时钟 GPIO_InitStruct.GPIO_Pin = GPIO_Pin_12|GPIO_Pin_13; //引脚12，引脚13 GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出 GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz; //速度 GPIO_Init(GPIOB, &GPIO_InitStruct); } void Iic_Mode(GPIOMode_TypeDef Mode) { GPIO_InitTypeDef GPIO_InitStruct; GPIO_InitStruct.GPIO_Pin = GPIO_Pin_13; //引脚13 GPIO_InitStruct.GPIO_Mode = Mode; //输出模式 GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz; //50MHZ GPIO_Init(GPIOB, &GPIO_InitStruct); } void TM1650_start(void) //开始信号 { Iic_Mode(GPIO_Mode_OUT); TM1650_SCL_1; TM1650_SDA_1; delay_us(5); TM1650_SDA_0; delay_us(5); TM1650_SCL_0; delay_us(5); } void TM1650_stop(void) //停止信号 { Iic_Mode(GPIO_Mode_OUT); TM1650_SCL_1; TM1650_SDA_0; delay_us(5); TM1650_SDA_1; delay_us(5); } void TM1650_send(uint8_t data) //传输数据 { Iic_Mode(GPIO_Mode_OUT); uint8_t i; TM1650_SCL_0; TM1650_SDA_0; delay_us(5); for(i=7; i>=0; i--) { if(data&(1<<i)) //根据图判断SDA为高电平还是低电平，高位到低位操作 TM1650_SDA_1; else TM1650_SDA_0; delay_us(5); TM1650_SCL_1; delay_us(5); TM1650_SCL_0; delay_us(5); } } uint5_t TM1650_ack(void) { Iic_Mode(GPIO_Mode_IN); uint ack = 0; TM1650_SCL_0; delay_us(5); TM1650_SCL_1; if(GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_13)) //读取引脚（SDA）当前状态是高还是低 ack = 1; //无应答 TM1650_SCL_0; delay_us(5); return ack; } void Write_DATA(unsigned char add,unsigned char DATA) //指定地址写入数据 { TM1650_start();//启动信号 TM1650_send(add);//发送地址 TM1650_ACK(); //应答信号 TM1650_send(DATA);//写入数据 TM1650_ACK(); //应答信号 TM1650_stop(); //停止信号 } void Display_Init(void) //显示设备的初始化 { delay_ms(500); //需要延时400ms等待芯片的启动 Write_DATA(TIM_COMMAND,display_brightness[7]); //显示最大亮度 Write_DATA(DIS_ADD_1,data_null); //显示无 Write_DATA(DIS_ADD_2,data_null); Write_DATA(DIS_ADD_3,data_null); Write_DATA(DIS_ADD_4,data_null); } void Show_Num(uint16_t num,uint8_t dp) { uint8_t buff = 0; uint8_t i; if(num <= 9999) //数字在合适范围 { for(i = 0;i <4; i++) { buff = num % 10; if((dp&0x01) == 1) //该位为1的话就显示小数点 { Write_DATA(display_address[i],data_num[buff]|data_dp); } else { Write_DATA(display_address[i],data_num[buff]); } num /= 10; dp = dp >> 1; } } } void Display_Change_Brightness(uint8_t num) //修改亮度,亮度范围0-7，0代表最低亮度，7代表最高亮度 { if(num < 8) { //TIM_COMMAND(.h文件定义) 0x48 //显存地址 //display_brightness 亮度 Write_DATA(TIM_COMMAND,display_brightness[num]); //默认为最大亮度 } }

numTM1650.h

#ifndef NUMTM1650_H #define NUMTM1650_H #include "stm32f10x.h" #define TM1650_SCL_1 GPIO_SetBits(GPIOB,GPIO_Pin_12) #define TM1650_SCL_0 GPIO_ResetBits(GPIOB,GPIO_Pin_12) #define TM1650_SDA_1 GPIO_SetBits(GPIOB,GPIO_Pin_13) #define TM1650_SDA_0 GPIO_ResetBits(GPIOB,GPIO_Pin_13) #define data_dp 0x80 #define DIS_ADD_1 0x68 //第一个数码管的地址 #define DIS_ADD_2 0x6a //第二个数码管的地址 #define DIS_ADD_3 0x6c //第三个数码管的地址 #define DIS_ADD_4 0x6e //第四个数码管的地址 #define TIM_COMMAND 0x48 //显存地址 #define data_null 0x00 //不显示 void TM1650_Init(void);//TM1650模块端口GPIO初始化 void Iic_Mode(GPIOMode_TypeDef Mode); void TM1650_start(void); void TM1650_stop(void); void TM1650_ack(void); void TM1650_send(uint8_t data); void Write_DATA(unsigned char add,unsigned char DATA); void Display_Init(void); void Show_Num(uint16_t num,uint8_t dp); void Display_Change_Brightness(uint8_t num) #endif

以上就是我的理解，作为初学者，容易疏忽遗漏，希望各位大佬对我多多指教，互相学习
