T32打开界面

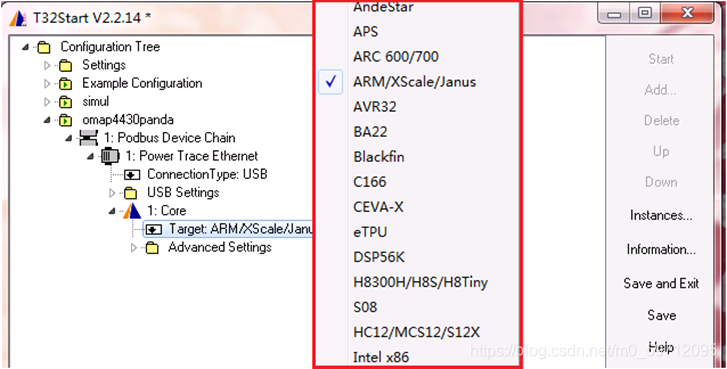

1. 首先需要安装，一般默认安装在C:\T32,在安装路径下T32/bin/windows64 下打开t32start.exe,如下,检查路径是否正确，检查core是否正确。

1. 然后点击start;

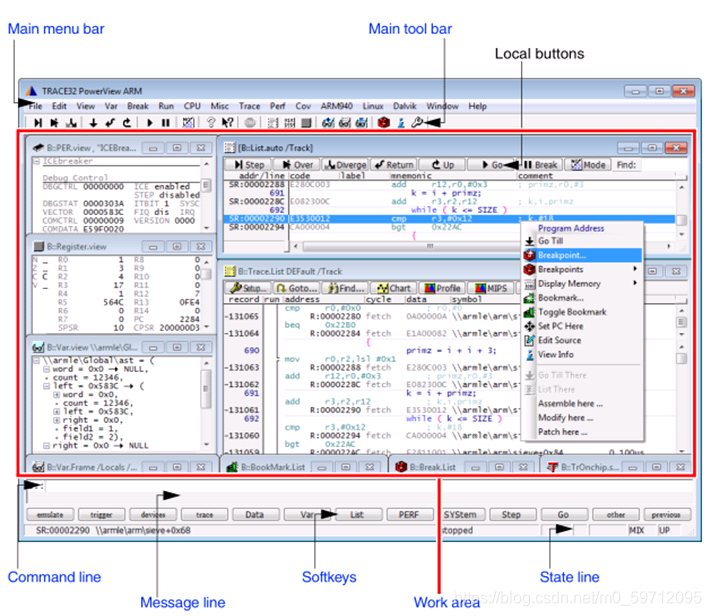

界面功能说明如下：

参数设置

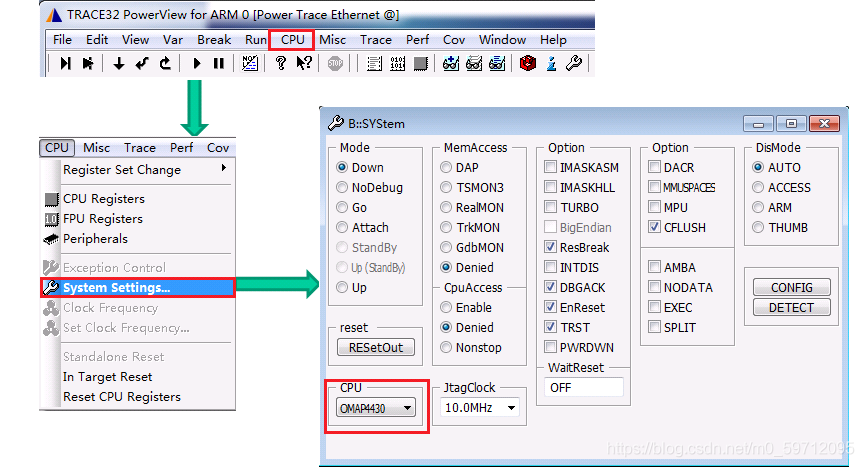

1. 设置CPU等参数。也可以写一个.cmm脚本，在file–> edit script中加载并debug该脚本。

1. 一个简单的脚本（命令行方式）如下(忘记区分大小写了)：

system.mode down

system.reset  （复位CPU）

system.jtagclok 10Mhz（设置jtag clk）

system.cpu =contexm33 (目标CPU)

system.config memoryaccessport 0 (下面4个是在上图中最后侧点击CONFIG设置项)

system.config debugaccessport 1

system.config jtagaccessport 2

system.config corejtagport 2

system.config SWDPTargetSel  0x02000001 (target ID,一般为硬件决定)

system.mode up （trac32与板子连接,并CPU指向初始化向量表，一般为rom/ram零地址）

总结：执行该脚本主要实现了CPU重启，初始化连接，CPU指向中断向量表。

加载.axf/.elf/symbol文件

可以直接使用file–> load file,或者在脚本中增加

data.load  elf_file_name （下载code到内存，覆盖原有内存数据）

或 data.load elf_file_name /nocode （只下载符号表，不覆盖内存，通常用于调试）

加载和保存二进制数据

加载数据（到内存）：data.load .binary (file_name)  mem_addr

保存数据（到文件）：data.save.binary (file_name) mem_addr++(mem_size-1)

保存addr1～addr2范围的数据: data.save.binary (file_name) mem_addr1++mem_addr2

调试

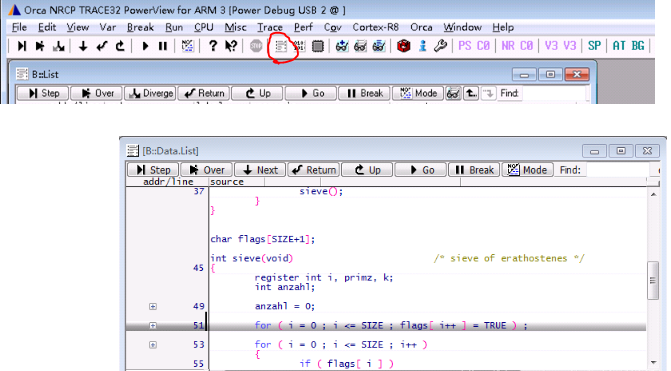

下载成功后，点击工具菜单中的图标， 查看汇编代码

1. step （F2）

单步运行。在碰到子函数的时候会进入子函数中的第一条代码。

1. over（F3）

单步执行，和step区别是遇到函数时，over会执行完这个函数，到下一条指令，不会进入函数内。

1. next

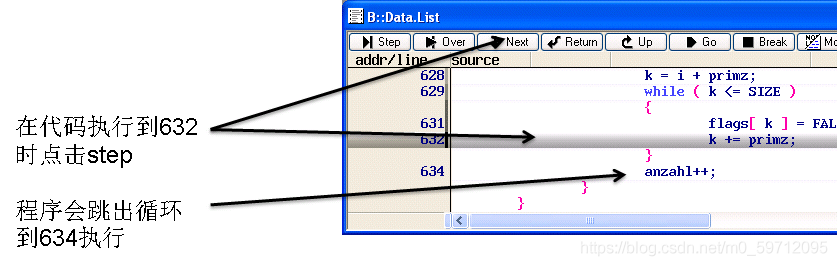

next 的模式会在当前代码的下一条代码打一个临时断点，当程序执行以后会一直运行直到碰到这个临时断点，它可以帮助我们直接跨过一个循环体.比如：

1. return

return 会在一个函数的最后一行设置一个临时断点，当在函数体内点击 Return以后，程序会一直运行直到停在设置的临时断点的位置。

1. up

up会从当前函数执行结束，跳到应用它的函数的下条指令。

1. go

执行应用程序，直到碰到用户设置的断点才停下来。

加载C源码

y.spath.setrecursedir   yourcodepath

或（待验证）data.load elf_file_name [/nocode] /sourcepath  sourcecode_path /strippart i

相关解释：/sourcepath的作用是指定C code的路径，/strippart的作用是去掉相对路径的层数，i的具体数值可以试验几次来确定。

查看函数/内存数据/全局变量/堆栈/cpu寄存器

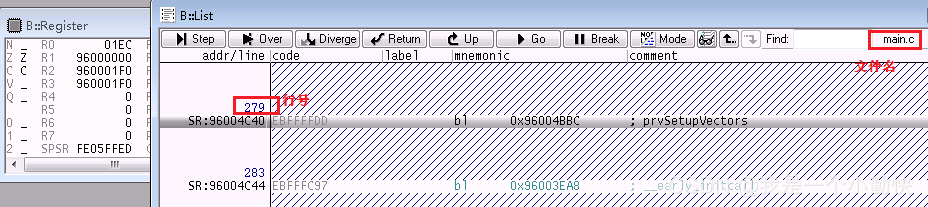

打开汇编，可以看到汇编的行号，以及当前代码属于的源文件，点击文件名，可以查看详细路径以及重命名的文件。

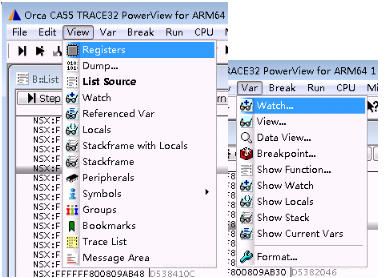

还可以通过view/var查看内存，变量等信息

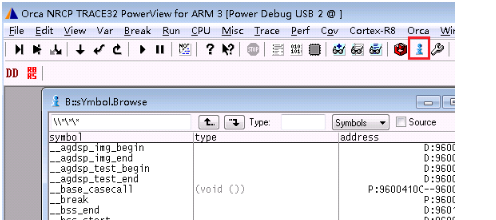

点击 蓝色图标 i，可以 查看工程symbol，包括所有的函数和变量的symbol 以及对应的地址。

断点设置

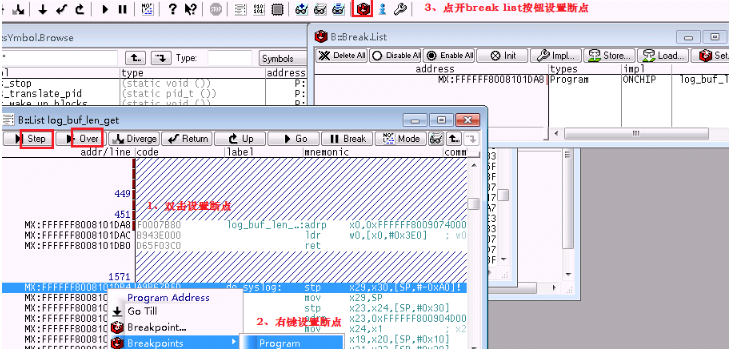

设置断点的方法有3种：

1. 直接双击添加断点
2. 右键添加断点

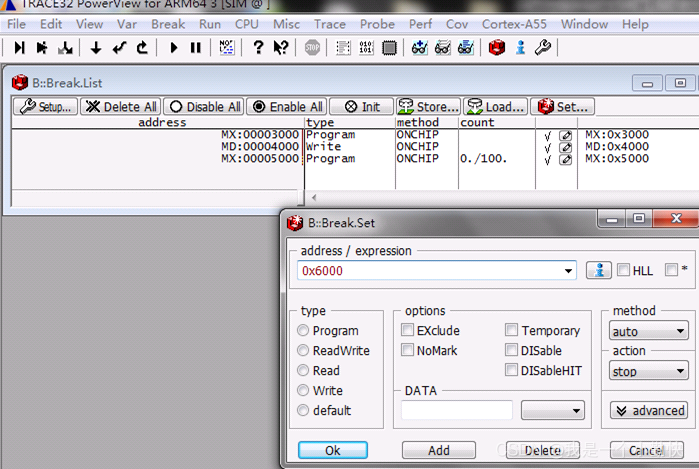

3. 点击break list按钮去设置断点

对第三种，点击set,可以添加不同的多个断点。
