WM8978 —— 带扬声器驱动程序的立体声编解码器（4）

大家好，欢迎来到IT知识分享网。

接前一篇文章：WM8978 —— 带扬声器驱动程序的立体声编解码器（3）

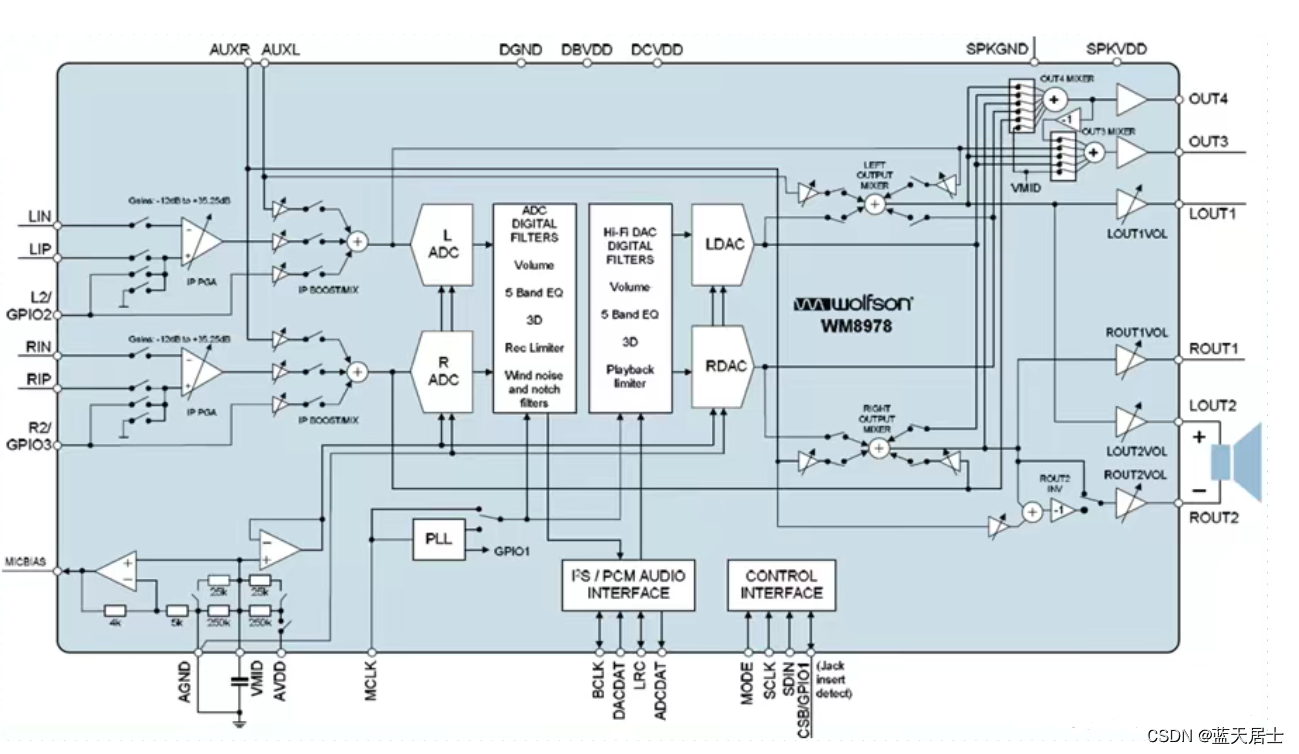

九、寄存器概览与详解

1. 整体概览

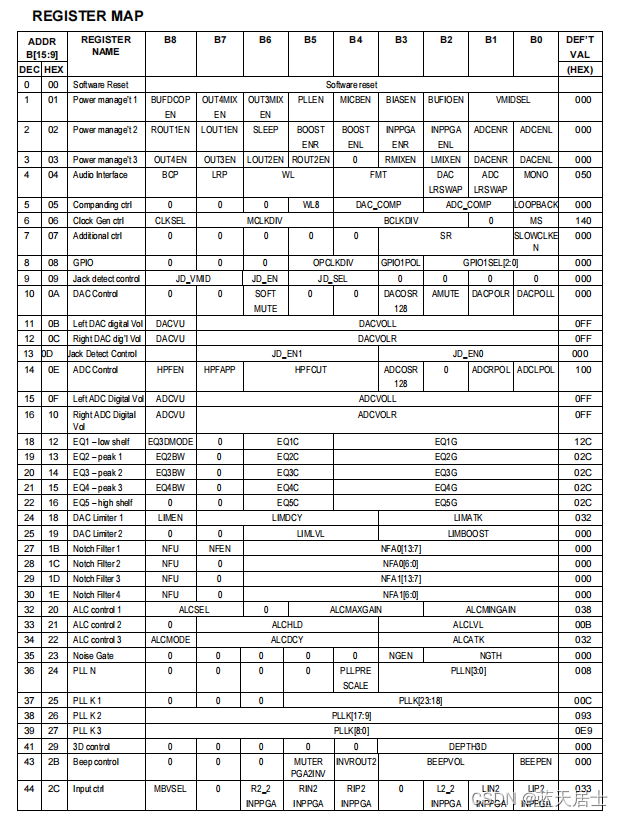

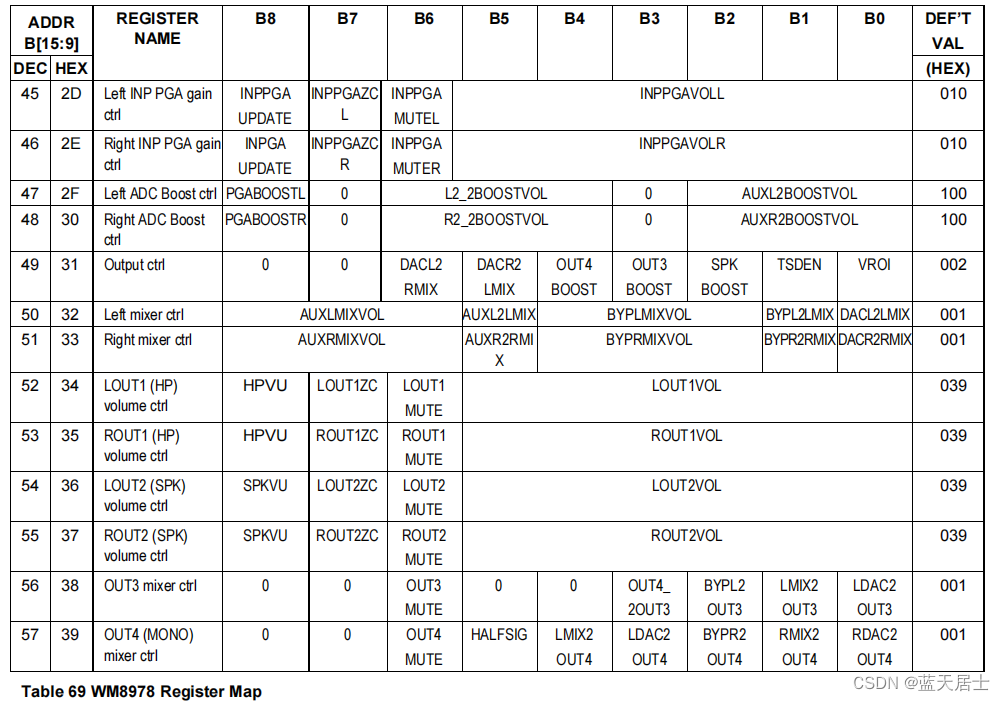

WM8978芯片共有58个寄存器，整体总表如下：

注意：

WM8978的寄存器是9位的！而且是只写的，只可以写，不可以读！

2. 详细说明

在此，只介绍WM8978较为常用的那些寄存器。

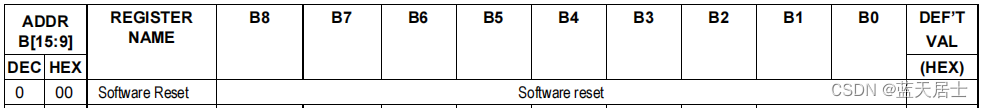

（1）寄存器0 —— Software Reset

此寄存器功能用于控制WM8978的软件复位，写任意值到该寄存器地址，即可实现WM8978 的软件复位。

示例代码：

//软复位WM8978 WM8978_Write_Reg(0, 0x00);

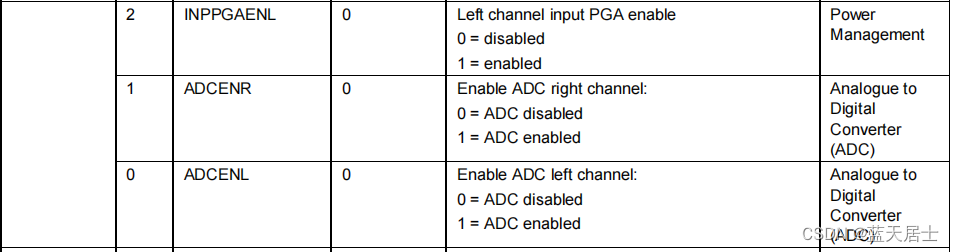

（2）寄存器1 —— Power manage’t 1

此寄存器需要使能BIASEN（Bit3）位，该位置 1，模拟部分的放大器才会工作，只有使能了该位才可以听到声音。

示例代码：

//MICEN设置为1（MIC使能），BIASEN设置为1（模拟器工作），VMIDSEL[1:0]设置为11（5K） WM8978_Write_Reg(1, 0x1B);

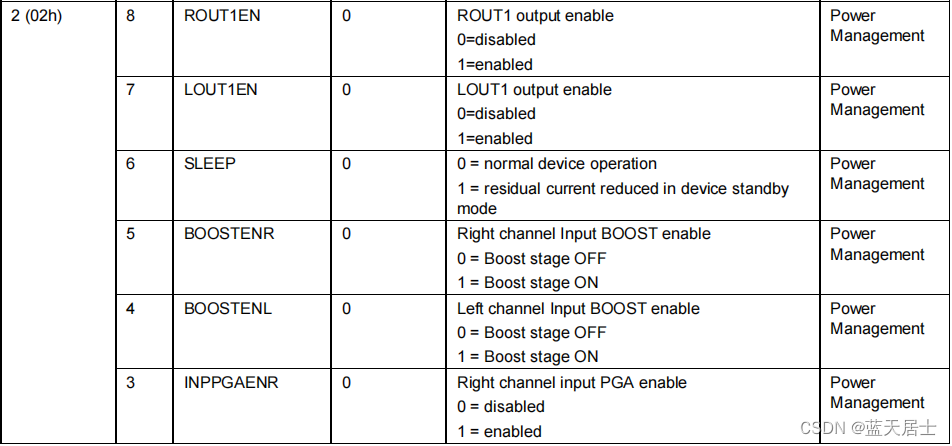

（3）寄存器2 —— Power manage’t 2

此寄存器需要设置ROUT1EN（Bit8）位、LOUT1EN（Bit7）和 SLEEP（Bit6）这三个位， ROUT1EN和LOUT1EN位设置为1，使能耳机输出。SLEEP设置为 0，进入正常工作模式。

示例代码：

//ROUT1、LOUT1输出使能（耳机可以工作），BOOSTENR、BOOSTENL使能 WM8978_Write_Reg(2, 0x1B0);

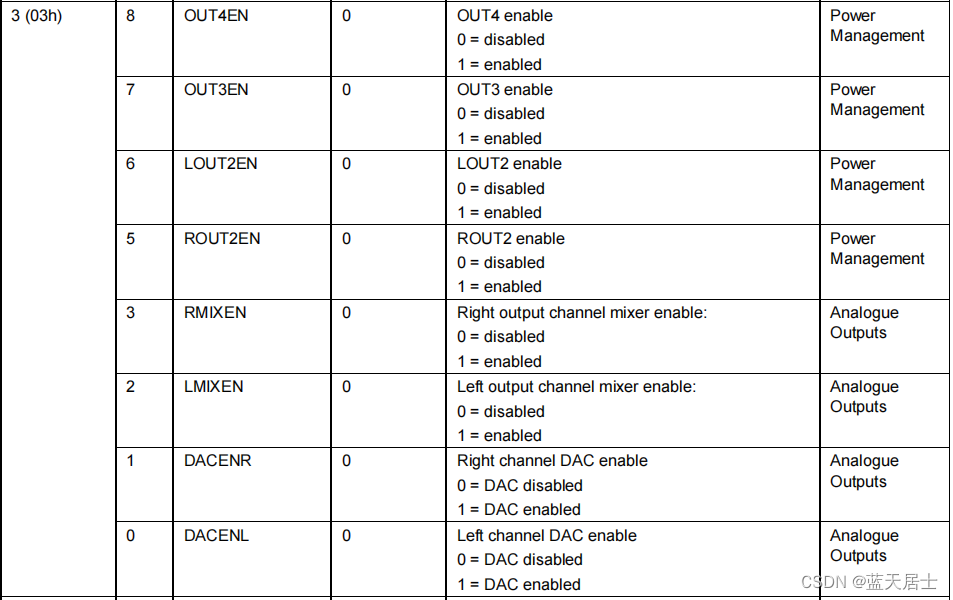

（4）寄存器3 —— Power manage’t 3

此存器需要要设置LOUT2EN（Bit6）、ROUT2EN （Bit5）、RMIXER（Bit3）、LMIXER（Bit2）、DACENR（Bit1）和 DACENL（Bit0）这6个位。其中，LOUT2EN和ROUT2EN位设置为1，使能喇叭输出；LMIXER和RMIXER位设置为1，使能左右声道混合器；DACENL和DACENR 位设置为1，使能左右声道的DAC。

示例代码：

//LOUT2、ROUT2输出使能（喇叭工作），RMIX、LMIX使能 WM8978_Write_Reg(3, 0x6C);

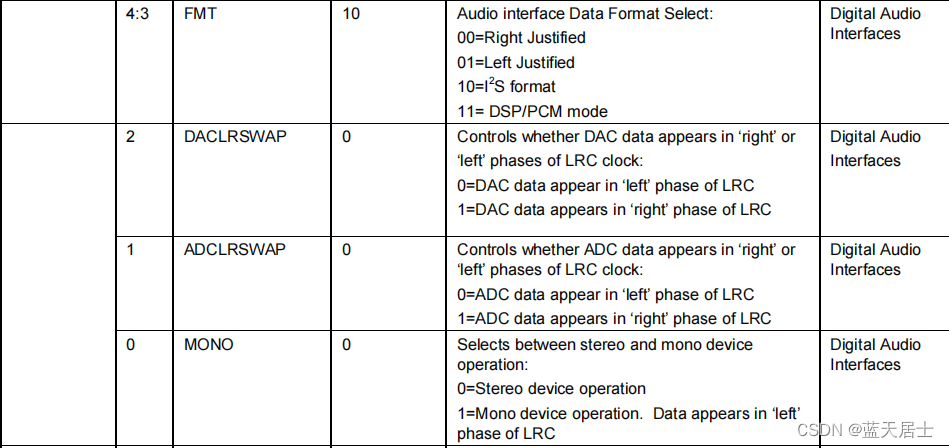

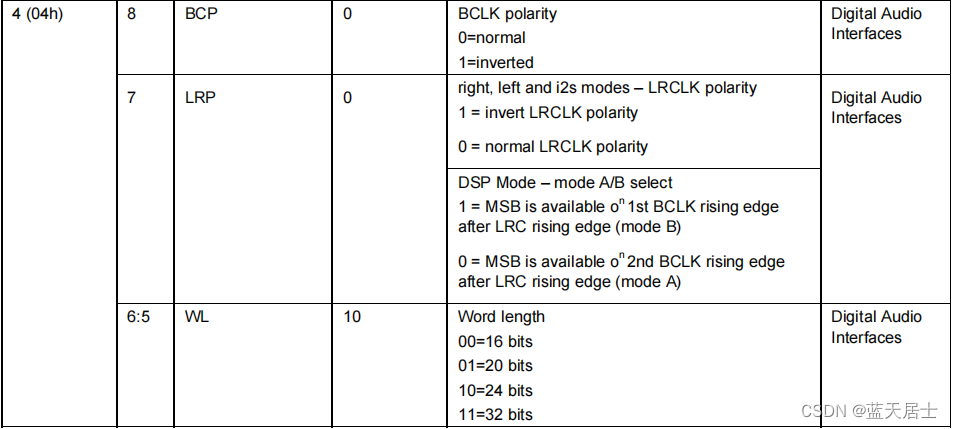

（5）寄存器4 —— Audio Interface

此寄存器需要要设置WL（Bit6:5）和FMT（Bit4:3）这4个位。WL（Bit6:5）用于设置字长，即音频数据有效位数。00表示16位音频，10表示24位音频；FMT（Bit4:3）位用于设置IIS音频数据模式，这里设置为10，表示使用飞利浦模式（IIS）。

示例代码：

WM8978_Write_Reg(4, 0x50);

注：

• 此（Audio Interface）寄存器的默认值为0x050，也即默认的WL（Bit6:5）为10，表示字长为24位；默认的FMT（Bit4:3）为10，表示使用I2S（飞利浦）模式。
• 示例代码中由于设置的值为0x50，与默认值相同，因此可以不必写这一句代码。如果要设置的值并非默认值，则需要写此一句代码（当然值就不是0x50了）。

更多寄存器说明请看下回。
