前言：
# 概述 LM2576系列的稳压器是单片集成电路，能提供降压开关稳压器(buck)的各种功能，能驱动3A的负载，优异的线性和负载调整能力。这些器件的固定输出电压有3.3V,5V,12V,15V,还有可调整输出的型号。 这些稳压器内部含有频率补偿器和一个固定频率振荡器，将外部元件的数目减到最少，使用简便。 LM2576的效率比流行的三段线性稳压器要高的多，是理想的替代。一般情况下不需要或只要很小尺寸的外加散热片。 已经优化可和LM2576一起使用的标准系列电感由好几个不同的电感生成商提供。此特征大大简化了开关电源的设计。 其它特征包括：在指定输入电压和输出负载条件下保证输出电压的±4%误差，以及振荡器频率的±10%误差。还包括外部的关断电路，特征有50yA(典型值)待机电流。 输出开关包括逐周限流，以及在故障状态下提供完全保护的热关断功能。
特点

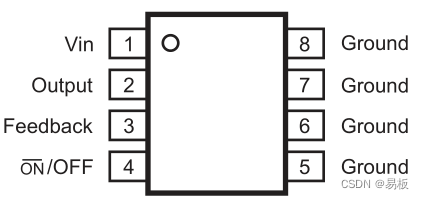

管脚定义
LM2576M-XX

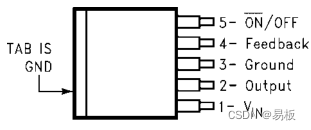

T0-263(S)5脚贴片封装
LM2576S-XX
LM2576T-XX
应用
订购信息
| 产品名称 | 封装 | 丝印名称 | 包装 | 包装数量 |
|---|---|---|---|---|
| LM2576S-ADJRG | T0-263-5L | LM2576-ADJ | 编带 | 500/盘 |
| LM2576S-3.3RG | T0-263-5L | LM2576-3.3 | 编带 | 500/盘 |
| LM2576S-5.0RG | T0-263-5L | LM2576-5.0 | 编带 | 500/盘 |
| LM2576S-12RG | T0-263-5L | LM2576-12 | 编带 | 500/盘 |
| LM2576S-15RG | T0-263-5L | LM2576-15 | 编带 | 500/盘 |
| LM2576T-ADJG | T0-220-5L | LM2576-ADJ | 管装 | 1000/盒 |
| LM2576T-3.3G | T0-220-5L | LM2576-3.3 | 管装 | 1000/盒 |
| LM2576T-5.0G | T0-220-5L | LM2576-5.0 | 管装 | 1000/盒 |
| LM2576T-12G | T0-220-5L | LM2576-12 | 管装 | 1000/盒 |
| LM2576T-15G | T0-220-5L | LM2576-15 | 管装 | 1000/盒 |
| LM2576D-ADJRG | SOP-8L | 2576-ADJ | 编带 | 2500/盘 |
| LM2576D-3.3RG | SOP-8L | 2576-3.3 | 编带 | 2500/盘 |
| LM2576D-5.0RG | SOP-8L | 2576-5.0 | 编带 | 2500/盘 |
| LM2576D-12RG | SOP-8L | 2576-12 | 编带 | 2500/盘 |
| LM2576D-15RG | SOP-8L | 2576-15 | 编带 | 2500/盘 |

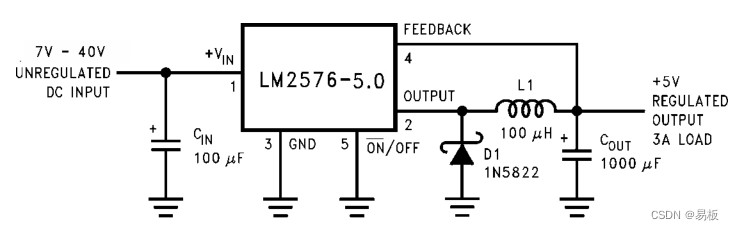

典型应用（固定输出电压型号）

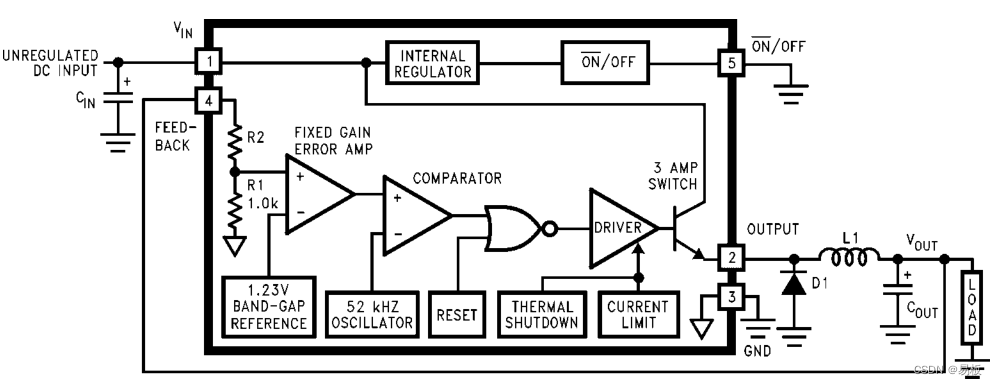

内部框图
3.3V R2=1.7k
5V, R2=3.1k
12V, R2=8.84k
15V, R2=11.3k
可调节型号
R1=开路，R2=0R
绝对最大额定值（注1）
所有输出电压器件的电气特性
测试电路和PCB布局原则

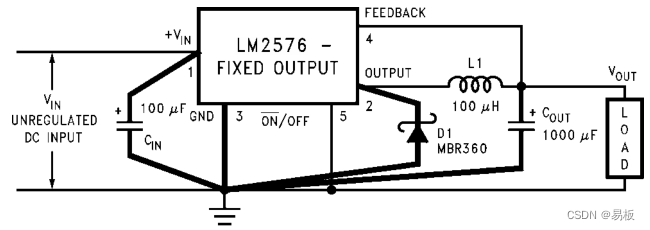

固定输出电压型号

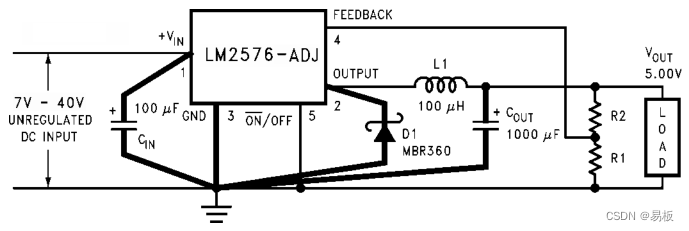

可调节输出电压型号
