简介

简单对象访问协议（SOAP：Simple Object Access Protocol）

总体介绍

一个SOAP消息用于请求一个web服务，例如远程过程调用（RPC）。但SOAP不仅仅、也不是必须用于RPC。

SOAP协议运行在其它协议之上，例如HTTP协议。

SOAP版本：SOAP 1.1、SOAP 1.2，两者都是W3C的标准。Web服务部署的时候可以两个版本都支持。

SOAP 1.1

协议介绍

SOAP 1.1协议：https://www.w3.org/TR/2000/NOTE-SOAP-/

SOAP 1.1包含如下三个部分：

• SOAP 信封（envelope），定义了一个总体框架，用于表达消息内是什么、谁应该处理这个消息、是可选的还是强制的。
• SOAP 编码规则（encoding rules），定义了一种序列化机制，用于交换应用定义的数据类型实例。
• SOAP RPC表达，定义了一个规则，用来表达远程过程调用（RPC）和响应。

一个SOAP消息就是一个XML文档，其中必须包含一个SOAP envelope和一个SOAP body，一个可选的SOAP header。

SOAP 1.1不依赖于传输协议，可以和多种传输协议结合，例如HTTP协议、java消息服务（JMS）。

消息示例（用于RPC的场景）

备注：本示例中SOAP消息底层绑定了HTTP协议

示例中，一个GetLastTradePrice SOAP请求发送给StockQuote 服务。请求有一个字符串类型的参数（ticker symbol），在 SOAP 响应中返回一个float类型的值。

内嵌到HTTP 请求中的SOAP请求消息：

POST /StockQuote HTTP/1.1 Host: www.stockquoteserver.com Content-Type: text/xml; charset="utf-8" Content-Length: nnnn SOAPAction: "Some-URI" <SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/" SOAP-ENV:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/"> <SOAP-ENV:Body> <m:GetLastTradePrice xmlns:m="Some-URI"> <symbol>DIS</symbol> </m:GetLastTradePrice> </SOAP-ENV:Body> </SOAP-ENV:Envelope>

内嵌到HTTP 响应中的SOAP 响应消息：

HTTP/1.1 200 OK Content-Type: text/xml; charset="utf-8" Content-Length: nnnn <SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/" SOAP-ENV:encodingStyle="http://schemas.xmlsoap.org/soap/encoding/"/> <SOAP-ENV:Body> <m:GetLastTradePriceResponse xmlns:m="Some-URI"> <Price>34.5</Price> </m:GetLastTradePriceResponse> </SOAP-ENV:Body> </SOAP-ENV:Envelope>

SOAP 1.2

协议介绍

SOAP 1.2包含三个部分、另外包含一些断言和一套测试集：

• Part 0：入门https://www.w3.org/TR/soap12-part0/
  描述了有代表性的SOAP消息结构和消息交互模式，通过各种使用场景描述了SOAP的特征，目的是为SOAP 1.2特征提供一个更加容易理解的指南，帮助技术开发者理解SOAP怎么使用。

• Part 1：消息框架https://www.w3.org/TR/soap12-part1/
  这部分提供了一个处理模型、一个扩展性模型、一个底层协议绑定框架、和SOAP消息结构。

• Part 2：附加部分https://www.w3.org/TR/soap12-part2/
  描述了SOAP数据模型、SOAP编码、SOAP RPC表示、描述特性和绑定的惯例、SOAP提供的消息交互模式、SOAP HTTP绑定。


消息示例（用于多轮交互的旅行预订场景）

本示例来自SOAP 1.2版本的part0：https://www.w3.org/TR/soap12-part0/

备注：本示例只演示SOAP消息，而暂时不管底层绑定了什么协议。

例1：从旅行预订应用 -》旅行预订服务，发起旅行预订请求

<?xml version='1.0' ?> <env:Envelope xmlns:env="http://www.w3.org/2003/05/soap-envelope"> <env:Header> <m:reservation xmlns:m="http://travelcompany.example.org/reservation" env:role="http://www.w3.org/2003/05/soap-envelope/role/next" env:mustUnderstand="true"> <m:reference>uuid:093a2da1-q345-739r-ba5d-pqff98fe8j7d</m:reference> <m:dateAndTime>2001-11-29T13:20:00.000-05:00</m:dateAndTime> </m:reservation> <n:passenger xmlns:n="http://mycompany.example.com/employees" env:role="http://www.w3.org/2003/05/soap-envelope/role/next" env:mustUnderstand="true"> <n:name>Åke Jógvan Øyvind</n:name> </n:passenger> </env:Header> <env:Body> <p:itinerary xmlns:p="http://travelcompany.example.org/reservation/travel"> <p:departure> <p:departing>New York</p:departing> <p:arriving>Los Angeles</p:arriving> <p:departureDate>2001-12-14</p:departureDate> <p:departureTime>late afternoon</p:departureTime> <p:seatPreference>aisle</p:seatPreference> </p:departure> <p:return> <p:departing>Los Angeles</p:departing> <p:arriving>New York</p:arriving> <p:departureDate>2001-12-20</p:departureDate> <p:departureTime>mid-morning</p:departureTime> <p:seatPreference/> </p:return> </p:itinerary> <q:lodging xmlns:q="http://travelcompany.example.org/reservation/hotels"> <q:preference>none</q:preference> </q:lodging> </env:Body> </env:Envelope>

例2：从旅行预订服务 -》 旅行预订应用，返回响应，提供机场列表供选择

<?xml version='1.0' ?> <env:Envelope xmlns:env="http://www.w3.org/2003/05/soap-envelope"> <env:Header> <m:reservation xmlns:m="http://travelcompany.example.org/reservation" env:role="http://www.w3.org/2003/05/soap-envelope/role/next" env:mustUnderstand="true"> <m:reference>uuid:093a2da1-q345-739r-ba5d-pqff98fe8j7d</m:reference> <m:dateAndTime>2001-11-29T13:35:00.000-05:00</m:dateAndTime> </m:reservation> <n:passenger xmlns:n="http://mycompany.example.com/employees" env:role="http://www.w3.org/2003/05/soap-envelope/role/next" env:mustUnderstand="true"> <n:name>Åke Jógvan Øyvind</n:name> </n:passenger> </env:Header> <env:Body> <p:itineraryClarification xmlns:p="http://travelcompany.example.org/reservation/travel"> <p:departure> <p:departing> <p:airportChoices> JFK LGA EWR </p:airportChoices> </p:departing> </p:departure> <p:return> <p:arriving> <p:airportChoices> JFK LGA EWR </p:airportChoices> </p:arriving> </p:return> </p:itineraryClarification> </env:Body> </env:Envelope>

例3：从旅行预订应用 -》 旅行预订服务，选择了机场

<?xml version='1.0' ?> <env:Envelope xmlns:env="http://www.w3.org/2003/05/soap-envelope"> <env:Header> <m:reservation xmlns:m="http://travelcompany.example.org/reservation" env:role="http://www.w3.org/2003/05/soap-envelope/role/next" env:mustUnderstand="true"> <m:reference>uuid:093a2da1-q345-739r-ba5d-pqff98fe8j7d</m:reference> <m:dateAndTime>2001-11-29T13:36:50.000-05:00</m:dateAndTime> </m:reservation> <n:passenger xmlns:n="http://mycompany.example.com/employees" env:role="http://www.w3.org/2003/05/soap-envelope/role/next" env:mustUnderstand="true"> <n:name>Åke Jógvan Øyvind</n:name> </n:passenger> </env:Header> <env:Body> <p:itinerary xmlns:p="http://travelcompany.example.org/reservation/travel"> <p:departure> <p:departing>LGA</p:departing> </p:departure> <p:return> <p:arriving>EWR</p:arriving> </p:return> </p:itinerary> </env:Body> </env:Envelope>

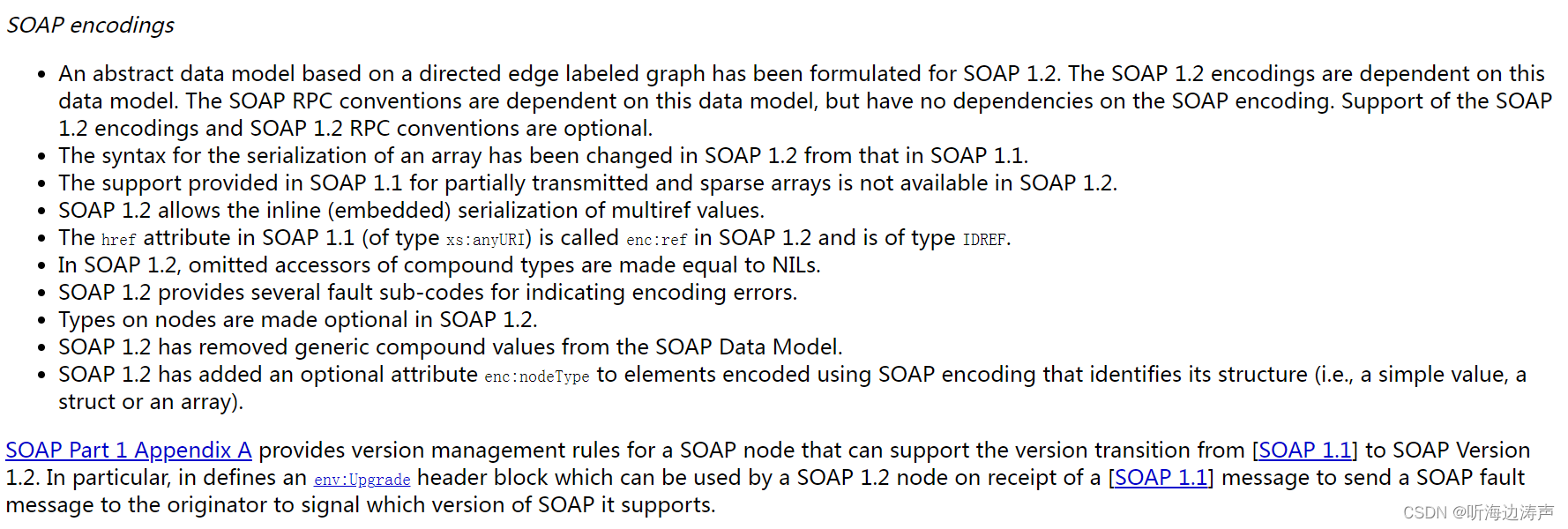

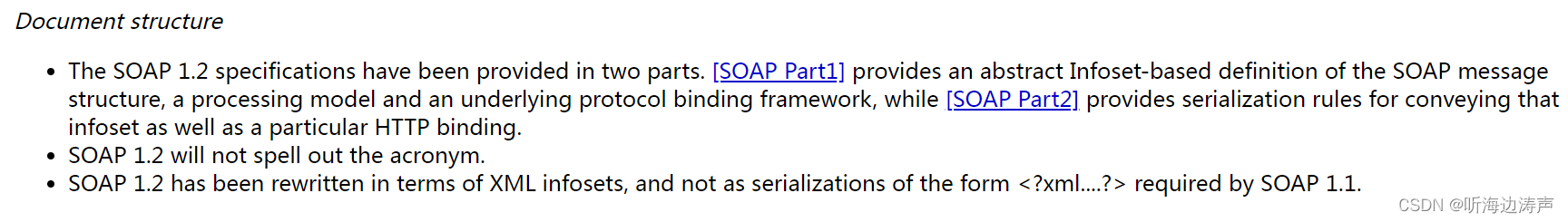

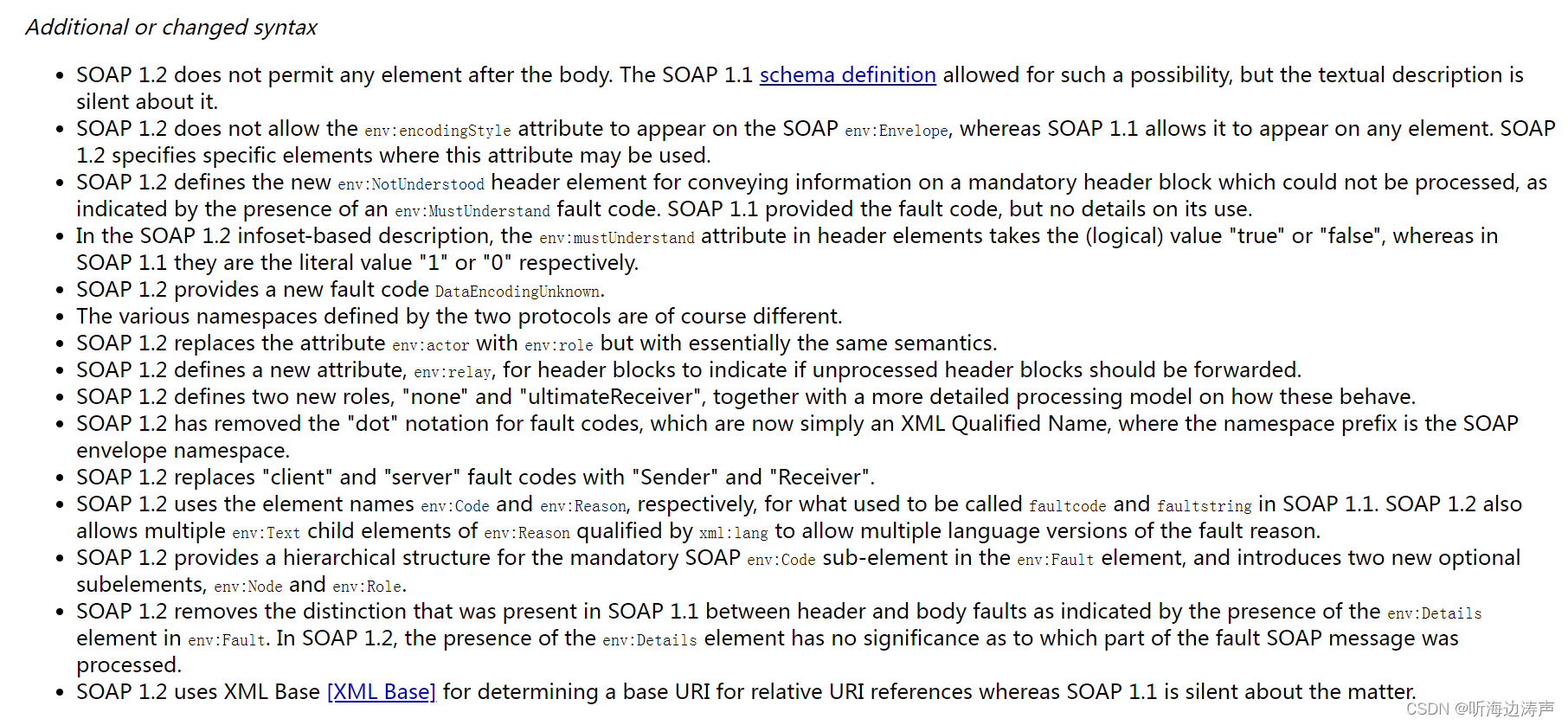

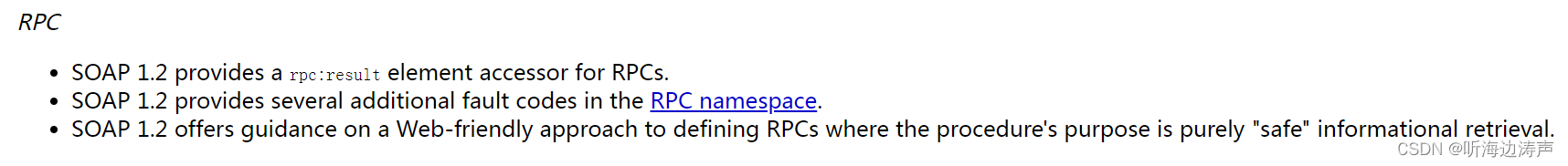

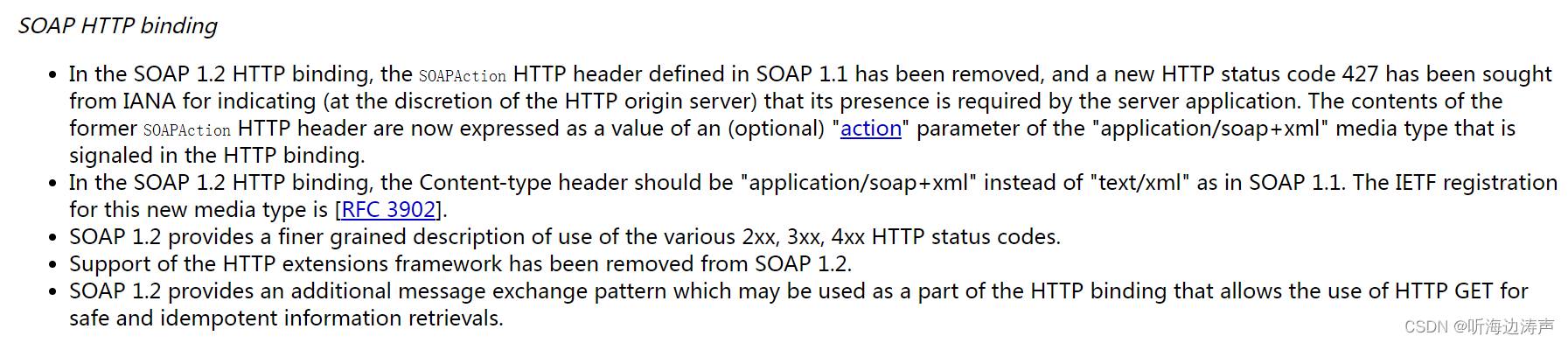

SOAP 1.1 和 SOAP 1.2之间的变化

https://www.w3.org/TR/soap12-part0/#L4697

Web服务描述语言（WSDL：Web Services Description Language）

简介

WSDL 1.1

介绍

https://www.w3.org/TR/2001/NOTE-wsdl-

包含如下几部分：

• 服务定义
• SOAP绑定
• HTTP GET 和 POST绑定
• MIME绑定

WSDL 1.1文档样例

样例来自：https://www.w3.org/TR/2001/NOTE-wsdl-#_wsdl

<?xml version="1.0"?> <definitions name="StockQuote" targetNamespace="http://example.com/stockquote.wsdl" xmlns:tns="http://example.com/stockquote.wsdl" xmlns:xsd1="http://example.com/stockquote.xsd" xmlns:soap="http://schemas.xmlsoap.org/wsdl/soap/" xmlns="http://schemas.xmlsoap.org/wsdl/"> <types> <schema targetNamespace="http://example.com/stockquote.xsd" xmlns="http://www.w3.org/2000/10/XMLSchema"> <element name="TradePriceRequest"> <complexType> <all> <element name="tickerSymbol" type="string"/> </all> </complexType> </element> <element name="TradePrice"> <complexType> <all> <element name="price" type="float"/> </all> </complexType> </element> </schema> </types> <message name="GetLastTradePriceInput"> <part name="body" element="xsd1:TradePriceRequest"/> </message> <message name="GetLastTradePriceOutput"> <part name="body" element="xsd1:TradePrice"/> </message> <portType name="StockQuotePortType"> <operation name="GetLastTradePrice"> <input message="tns:GetLastTradePriceInput"/> <output message="tns:GetLastTradePriceOutput"/> </operation> </portType> <binding name="StockQuoteSoapBinding" type="tns:StockQuotePortType"> <soap:binding style="document" transport="http://schemas.xmlsoap.org/soap/http"/> <operation name="GetLastTradePrice"> <soap:operation soapAction="http://example.com/GetLastTradePrice"/> <input> <soap:body use="literal"/> </input> <output> <soap:body use="literal"/> </output> </operation> </binding> <service name="StockQuoteService"> <documentation>My first service</documentation> <port name="StockQuotePort" binding="tns:StockQuoteBinding"> <soap:address location="http://example.com/stockquote"/> </port> </service> </definitions>

WSDL 2.0

介绍

WSDL 2.0包括3部分：

• part 0 入门：https://www.w3.org/TR/wsdl20-primer/
  本部分包含WSDL 2.0基本知识、导入机制、扩展性和预先定义的扩展、杂项。

• Part 1 核心：https://www.w3.org/TR/wsdl20/
  本部分包含组件模型、类型、模块化、文档、语言扩展性、定位 WSDL 2.0文档。

• Part 2 附件：https://www.w3.org/TR/wsdl20-adjuncts/
  本部分包含预先定义的消息交互模式、预先定义的扩展、预先定义的行为样式、WSDL SOAP绑定扩展、WSDL HTTP绑定扩展。


WSDL 2.0文档样例

样例来自：https://www.w3.org/TR/wsdl20-primer/#basics-greath-scenario

<?xml version="1.0" encoding="utf-8" ?>
<description
    xmlns="http://www.w3.org/ns/wsdl"
    targetNamespace= "http://greath.example.com/2004/wsdl/resSvc"
    xmlns:tns= "http://greath.example.com/2004/wsdl/resSvc"
    xmlns:ghns = "http://greath.example.com/2004/schemas/resSvc"
    xmlns:wsoap= "http://www.w3.org/ns/wsdl/soap"
    xmlns:soap="http://www.w3.org/2003/05/soap-envelope"
    xmlns:wsdlx= "http://www.w3.org/ns/wsdl-extensions">

  <documentation>
    This document describes the GreatH Web service.  Additional
    application-level requirements for use of this service --
    beyond what WSDL 2.0 is able to describe -- are available
    at http://greath.example.com/2004/reservation-documentation.html
  </documentation>

  <types>
    <xs:schema
        xmlns:xs="http://www.w3.org/2001/XMLSchema"
        targetNamespace="http://greath.example.com/2004/schemas/resSvc"
        xmlns="http://greath.example.com/2004/schemas/resSvc">

      <xs:element name="checkAvailability" type="tCheckAvailability"/>
      <xs:complexType name="tCheckAvailability">
        <xs:sequence>
          <xs:element  name="checkInDate" type="xs:date"/>
          <xs:element  name="checkOutDate" type="xs:date"/>
          <xs:element  name="roomType" type="xs:string"/>
        </xs:sequence>
      </xs:complexType>

      <xs:element name="checkAvailabilityResponse" type="xs:double"/>

      <xs:element name="invalidDataError" type="xs:string"/>

    </xs:schema>
  </types>

  <interface  name = "reservationInterface" >

    <fault name = "invalidDataFault"
            element = "ghns:invalidDataError"/>

    <operation name="opCheckAvailability"
            pattern="http://www.w3.org/ns/wsdl/in-out"
            style="http://www.w3.org/ns/wsdl/style/iri"
            wsdlx:safe = "true">
        <input messageLabel="In"
              element="ghns:checkAvailability" />
        <output messageLabel="Out"
              element="ghns:checkAvailabilityResponse" />
        <outfault ref="tns:invalidDataFault" messageLabel="Out"/>
    </operation>

  </interface>

  <binding name="reservationSOAPBinding"
          interface="tns:reservationInterface"
          type="http://www.w3.org/ns/wsdl/soap"
          wsoap:protocol="http://www.w3.org/2003/05/soap/bindings/HTTP/">

    <fault ref="tns:invalidDataFault"
      wsoap:code="soap:Sender"/>

    <operation ref="tns:opCheckAvailability"
      wsoap:mep="http://www.w3.org/2003/05/soap/mep/soap-response"/>

  </binding>

  <service name="reservationService"
       interface="tns:reservationInterface">

     <endpoint name="reservationEndpoint"
               binding="tns:reservationSOAPBinding"
               address ="http://greath.example.com/2004/reservation"/>

  </service>

</description>

统一描述、发现和集成（UDDI：Universal Description, Discovery and Integration）

备注：OASIS已经宣布关闭了UDDI技术委员

UDDI基于XML，规定如何注册、分发、发现 Web服务。发布的标准有 V2和V3。

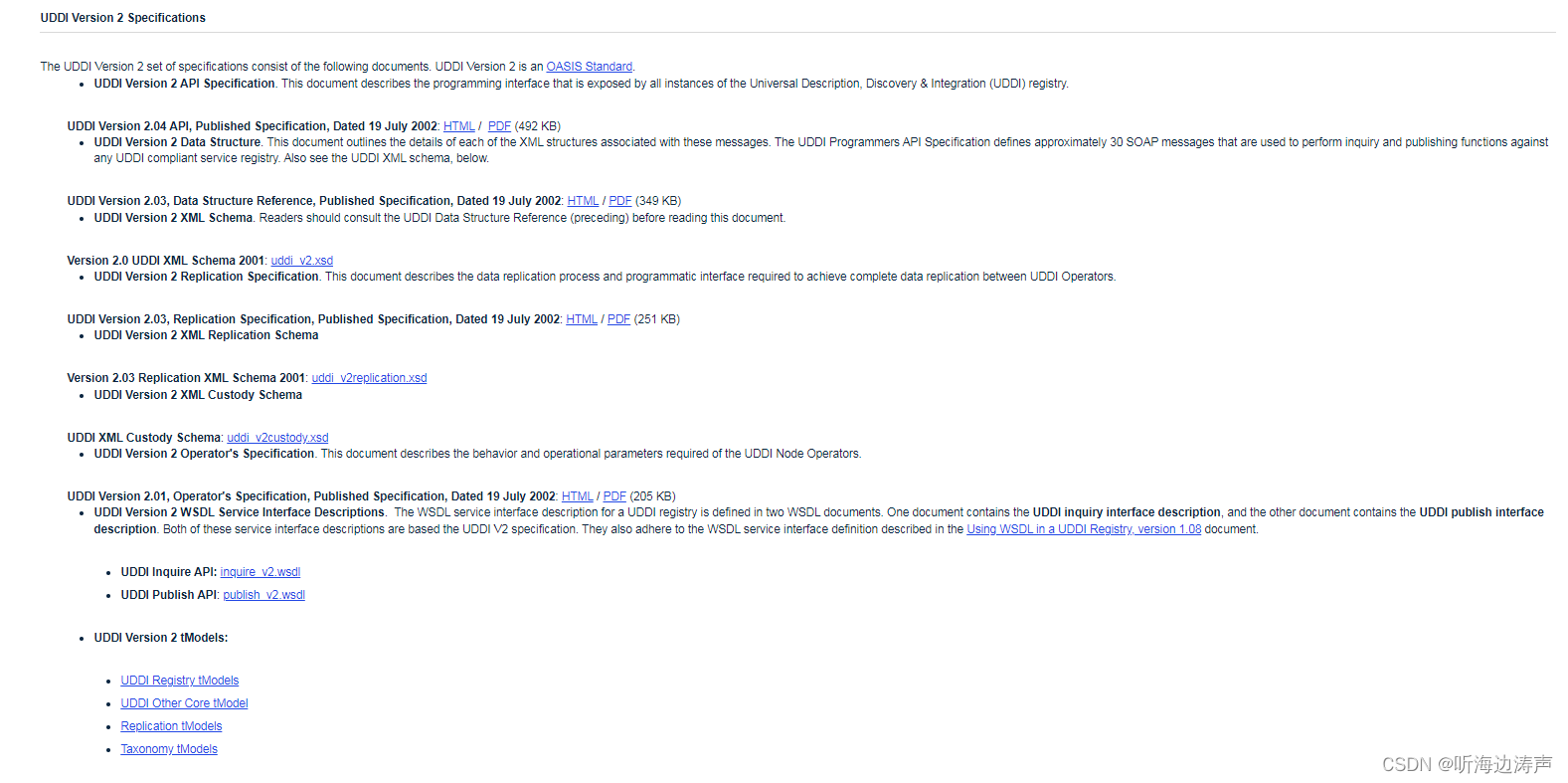

UDDI Version 2 OASIS标准包含如下部分：
https://www.oasis-open.org/committees/uddi-spec/doc/tcspecs.htm#uddiv2

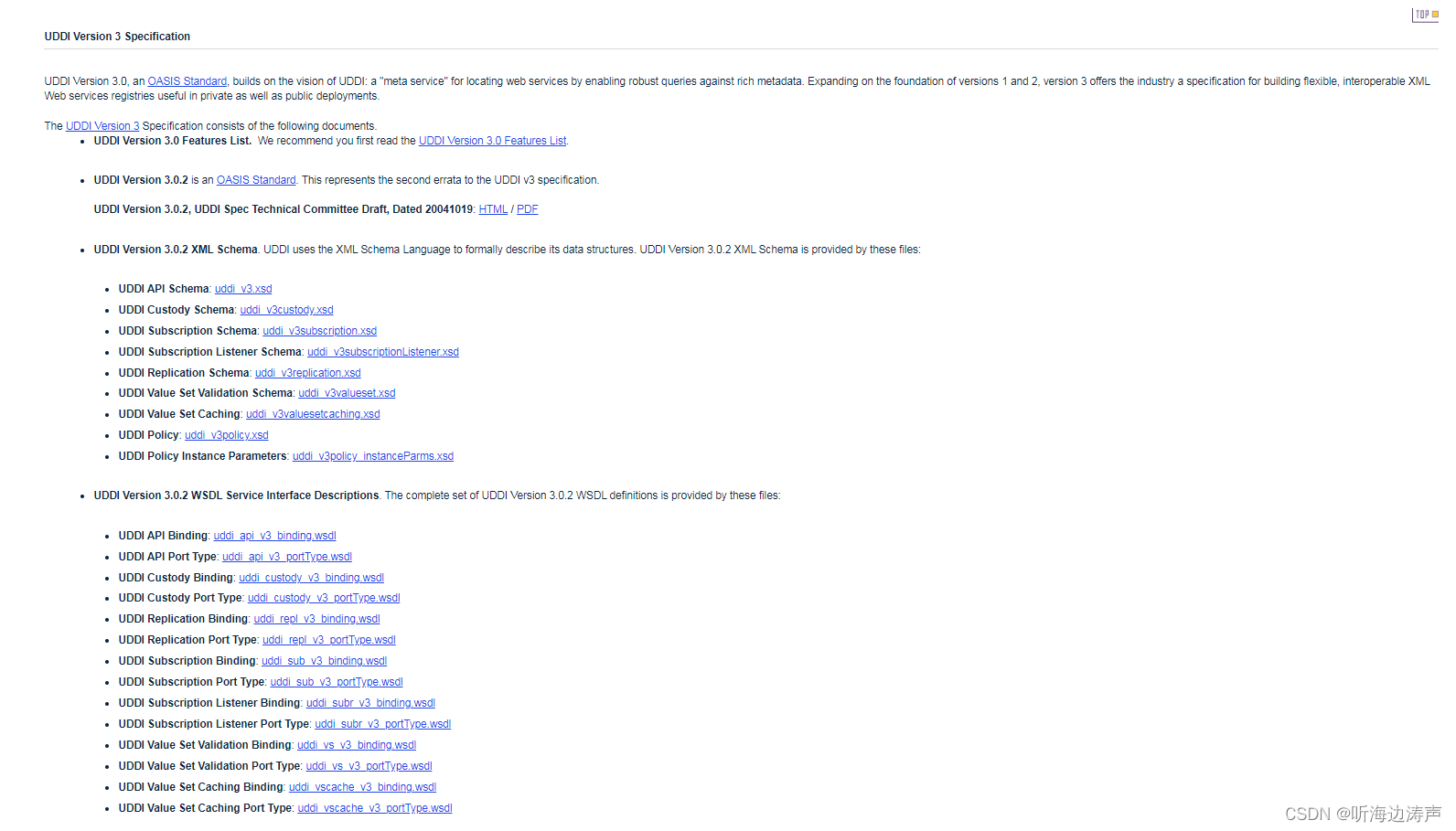

UDDI Version 3 OASIS标准包含如下部分：
https://www.oasis-open.org/committees/uddi-spec/doc/tcspecs.htm#uddiv3

支持带附件的SOAP消息Java接口（SAAJ：SOAP with Attachments API for Java interface）

SAAJ提供了利用Java编程模型在互联网上发送XML SOAP消息的标准方法，SOAP消息可以携带附件（例如附件是二进制形式）。SAAJ用来处理 SOAP消息，例如读、写、发送和接收。

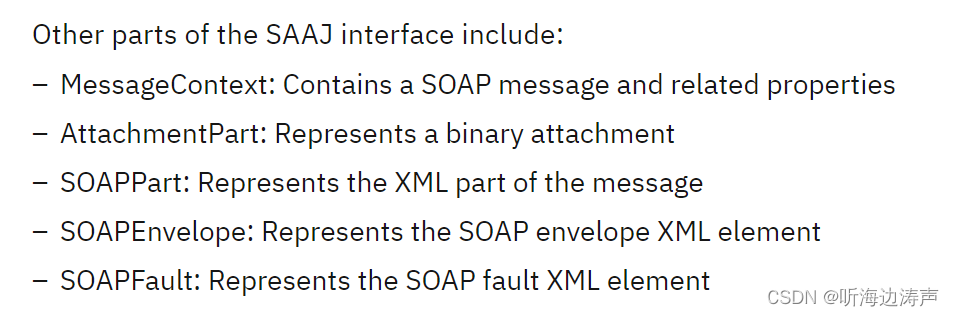

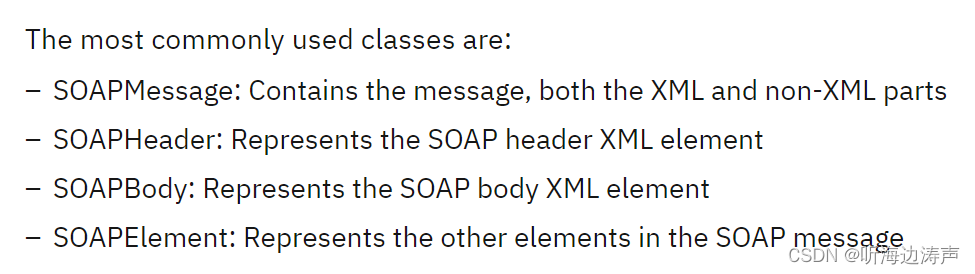

主要的类和接口：
https://www.ibm.com/docs/en/was/9.0.5?topic=SSEQTP_9.0.5/com.ibm.websphere.nd.multiplatform.doc/ae/cwbs_saaj.htm

SAAJ 1.3：
https://www.jcp.org/aboutJava/communityprocess/maintenance/jsr067/SAAJ1_3ChangeLog.html

SAAJ 1.4：
https://download.oracle.com/otn-pub/jcp/saaj-1_4-mrel4-eval-spec/saaj-1.4.pdf

Jakarta SOAP with Attachments 2.0:
https://jakarta.ee/specifications/soap-attachments/2.0/

Jakarta SOAP with Attachments 3.0：
https://jakarta.ee/specifications/soap-attachments/3.0/

Web服务策略（WS-Policy：Web Services Policy）

例如文档中给出的策略示例(https://www.w3.org/TR/ws-policy-primer/)：

<All> <wsam:Addressing>…</wsam:Addressing> <ExactlyOne> <sp:TransportBinding>…</sp:TransportBinding> <sp:AsymmetricBinding>…</sp:AsymmetricBinding> </ExactlyOne> </All>

<All> <mtom:OptimizedMimeSerialization wsp:Optional="true"/> <wsam:Addressing>…</wsam:Addressing> <ExactlyOne> <sp:TransportBinding>…</sp:TransportBinding> <sp:AsymmetricBinding>…</sp:AsymmetricBinding> </ExactlyOne> </All>

<sp:TransportBinding> <Policy> <sp:TransportToken> <Policy> <sp:HttpsToken> <wsp:Policy/> </sp:HttpsToken> </Policy> </sp:TransportToken> <sp:AlgorithmSuite> <Policy> <sp:Basic256Rsa15/> </Policy> </sp:AlgorithmSuite> … </Policy> </sp:TransportBinding>

Web Services Policy 1.5版本包含如下几部分：

• 入门：https://www.w3.org/TR/ws-policy-primer/
  这部分不是一篇正式的规范。它提供了Web服务策略语言的介绍性描述。基本概念—策略表达式章节覆盖了Web服务策略的基本机制，高级概念—策略表达式章节针对策略实现者和断言作者提供了更深层次的资料，策略语言版本章节提供了策略语言版本管理的例子和最佳实践。

• 框架：https://www.w3.org/TR/ws-policy/
  这部分提供一个通用目的模型和对应的语法，来描述基于Web服务的系统中实体的策略。定义了一套基本的结构，可以被其它的Web服务规范使用和扩展，来描述更广范围的要求和能力。

• 附件：https://www.w3.org/TR/ws-policy-attach/
  这部分定义了两个通用目的关联策略和目标的机制，也定义了这些通用目的的机制怎么来使策略和WSDL 和 UDDI 描述关联。


Web服务寻址（WS-Addressing：Web Services Addressing）

Web服务寻址提供了跟传输无关的访问Web服务和消息的机制。

示例：在SOAP 1.2消息中利用寻址属性（示例来自https://www.w3.org/TR/ws-addr-core/#tocRange）：

(01) <S:Envelope xmlns:S="http://www.w3.org/2003/05/soap-envelope" xmlns:wsa="http://www.w3.org/2005/08/addressing"> (02) <S:Header> (03) <wsa:MessageID>http://example.com/6B29FC40-CA47-1067-B31D-00DD010662DA</wsa:MessageID> (04) <wsa:ReplyTo> (05) <wsa:Address>http://example.com/business/client1</wsa:Address> (06) </wsa:ReplyTo> (07) <wsa:To>http://example.com/fabrikam/Purchasing</wsa:To> (08) <wsa:Action>http://example.com/fabrikam/SubmitPO</wsa:Action> (09) </S:Header> (10) <S:Body> (11) ... (12) </S:Body> (13) </S:Envelope>

• Web服务寻址 1.0 – Core：https://www.w3.org/TR/ws-addr-core/
  本部分包含端点引用、消息寻址属性、安全考虑。


Web服务安全（WS-Security）

• 消息保护机制
• ID引用
• 安全头
• 安全标识
• 标识引用
• 签名
• 加密
• 安全时间戳
• 扩展样例
• 错误处理
• 安全考虑
• 互操作性
• 隐私考虑

JAX-WS(Java API for XML-Based Web Services)

https://download.oracle.com/otn-pub/jcp/jaxws-2_3-mrel5-eval-spec/jaxws-2.3.pdf

本规范包括如下章节：

• 介绍
• WSDL 1.1 到Java的 映射
• Java 到 WSDL 1.1的映射
• 客户端API
• 服务API
• 核心API
• 注解
• 定制化
• Handler框架
• SOAP绑定
• HTTP绑定

JAXB（Java Architecture for XML Binding）

• 将XML数据解包为java 对象的内容树。
• 将java内容树打包回XML文档。
• XML文档表示和java内容树的绑定。

XOP（XML-binary Optimized Packaging）

https://www.w3.org/TR/xop10/

定义了XML二进制优化打包规则，可以更加高效地序列化XML信息集。

<soap:Envelope xmlns:soap='http://www.w3.org/2003/05/soap-envelope' xmlns:xmlmime='http://www.w3.org/2004/11/xmlmime'> <soap:Body> <m:data xmlns:m='http://example.org/stuff'> <m:photo xmlmime:contentType='image/png'>/aWKKapGGyQ=</m:photo> <m:sig xmlmime:contentType='application/pkcs7-signature'>Faa7vROi2VQ=</m:sig> </m:data> </soap:Body> </soap:Envelope>

将XML信息集序列化XOP消息（SOAP）

MIME-Version: 1.0 Content-Type: Multipart/Related;boundary=MIME_boundary; type="application/xop+xml"; start="<>"; startinfo="application/soap+xml; action=\"ProcessData\"" Content-Description: A SOAP message with my pic and sig in it --MIME_boundary Content-Type: application/xop+xml; charset=UTF-8; type="application/soap+xml; action=\"ProcessData\"" Content-Transfer-Encoding: 8bit Content-ID: <> <soap:Envelope xmlns:soap='http://www.w3.org/2003/05/soap-envelope' xmlns:xmlmime='http://www.w3.org/2004/11/xmlmime'> <soap:Body> <m:data xmlns:m='http://example.org/stuff'> <m:photo xmlmime:contentType='image/png'><xop:Include xmlns:xop='http://www.w3.org/2004/08/xop/include' href='cid:http://example.org/me.png'/></m:photo> <m:sig xmlmime:contentType='application/pkcs7-signature'><xop:Include xmlns:xop='http://www.w3.org/2004/08/xop/include' href='cid:http://example.org/my.hsh'/></m:sig> </m:data> </soap:Body> </soap:Envelope> --MIME_boundary Content-Type: image/png Content-Transfer-Encoding: binary Content-ID: <http://example.org/me.png> // binary octets for png --MIME_boundary Content-Type: application/pkcs7-signature Content-Transfer-Encoding: binary Content-ID: <http://example.org/my.hsh> // binary octets for signature --MIME_boundary--
