1.概述

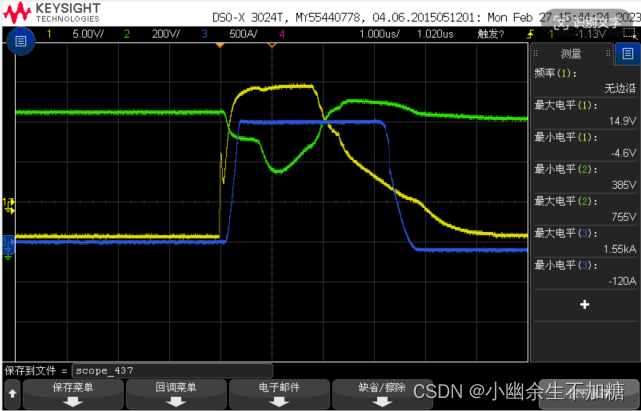

从事新能源汽车电驱系统大家应该都了解短路测试和双脉冲测试，短路测试主要测试什么呢？

今天结合工程实践与网络资料总结一下。

2.短路能力评估

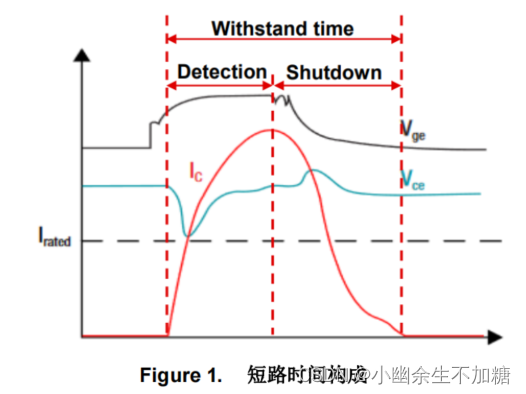

功率模块的短路承受能力的评估分为短路时间评估和短路能量评估两大类。

而短路关断时间受具体关断方式的影响。因为短路故障发生的时候电流等级是非常高的，如果突然关断输出，则 di/dt 会造成很大的电压过冲，可能导致功率级的损坏，所以建议采用具有软关断或者两级关断方式的驱动芯片，在短路时间和能量满足要求的条件下，降低电压过冲对功率模块的损伤。

事实上，短路时间并不是最合适衡量器件短路能力的指标，通常只用作参考。在短路时芯片内瞬时产生大量能量无法散出，累计的能量才是器件失效的根本原因。而评估短路能量则需要对电流和电压进行积分计算。

因而短路电流越大，短路承受的时间就越短；直流母线电压越低，短路承受的时间就越长。

3.驱动芯片的退饱和保护功能介绍

功率模块的短路承受时间一般是微秒级别的，因此过流条件下的采样带宽或响应时间就尤为关键。系统的短路保护设计需要能够在短路情况出现时迅速响应。短路检测也需要在开通后有一段消隐时间，以避免开关过
程中的干扰造成误触发。

短路保护的方式可分为检测短路电流和检测压降两大类 1。检测电流的方式常见为通过 senseFET 或通过 shunt 电阻方式，而电压检测为退饱和保护。鉴于大部分功率模块并不具备集成的senseFET，外加 shunt 电阻会增加系统成本，因而退饱和保护为业界更常见的保护方式。工程应用最多的是退饱和保护。

3.1 退饱和工作原理

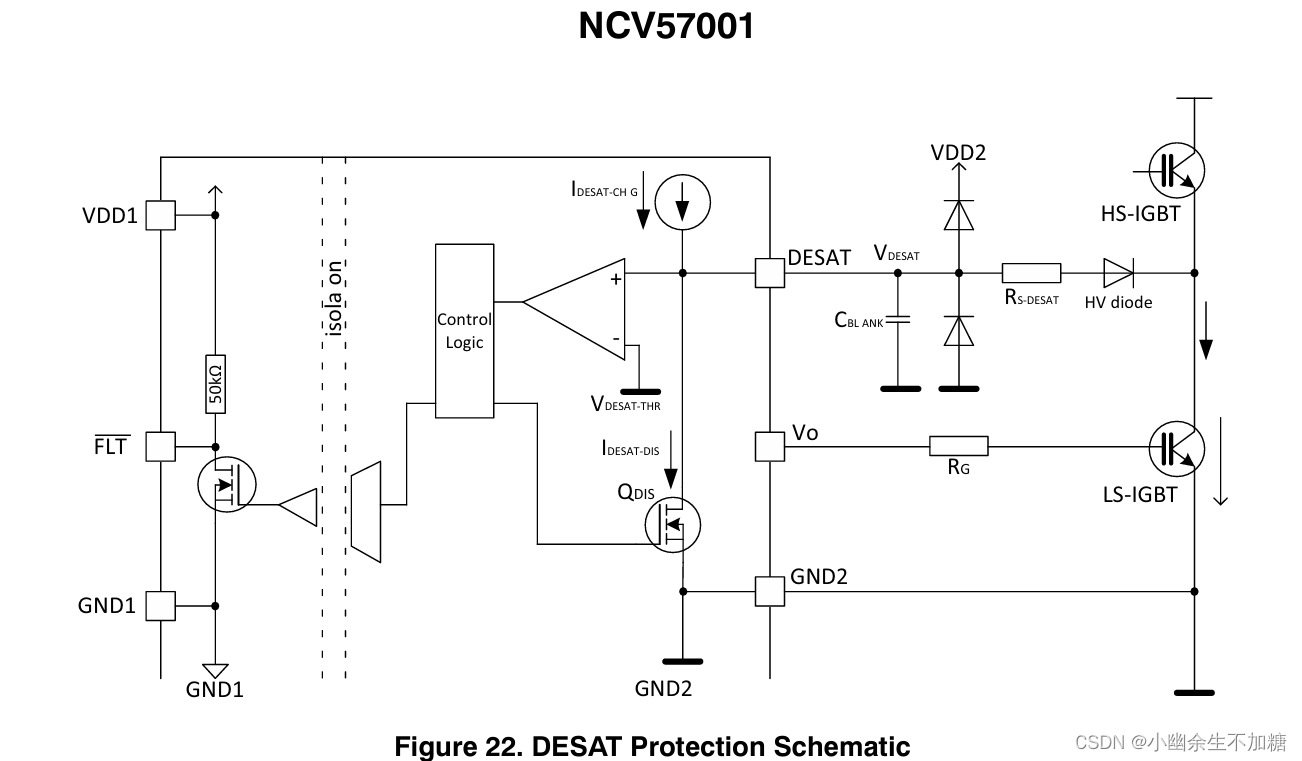

退饱和电路的基本原理是电压检测。短路时，器件漏源两端的压降会异常升高。因而比较功率管两端正常与异常情况下的电压即可作为短路或过流的判断。

对 MOSFET 或 IGBT 来说，关断状态下其两端通常要承受很高的电压，因而无法直接对功率管两端的电压进行采样，所以首先要在漏极和 DESAT 端口放置一个高压二极管。

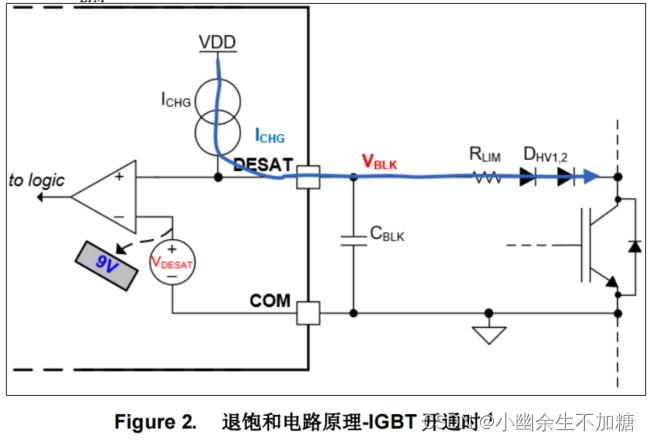

让我们以 IGBT 为例，在正常导通时候，其 VCE 两端的电压可能为 2V. 芯片内部的上拉电流源𝐼𝐶𝐻𝐺电流从DESAT 端口流出，通过𝑅𝐿𝐼𝑀和𝐷𝐻𝑉流到 IGBT。此时𝐶𝐵𝐿𝐾即 DESAT 端口两端压降约为 IGBT VCE 压降加高压二极管正向导通压降加𝑅𝐿𝐼𝑀两端压降。

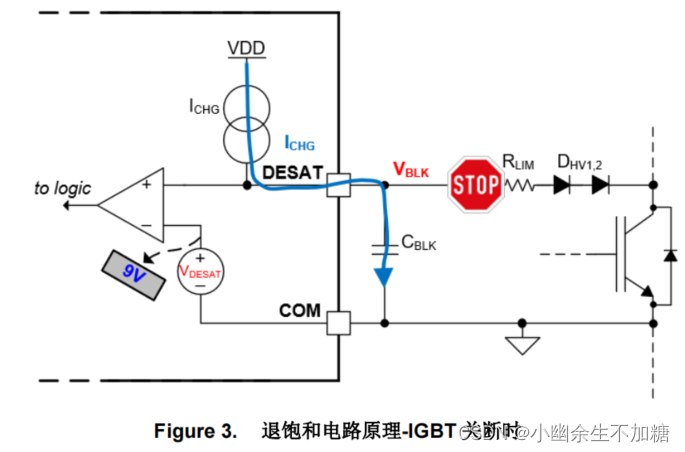

当短路情况发生时，VCE 两端的压降会迅速上升，这时高压二极管会发生反偏，内部电流源电流只有一条流向即给𝐶𝐵𝐿𝐾电容充电，当𝐶𝐵𝐿𝐾电容两端压降即 DESAT 电压超过了阈值电压，便会触发短路保护。

3.2 退饱和电路的关键组成和影响因素

下面我们将对驱动芯片外围电路和内部参数两方面来介绍退饱和电路的关键组成和影响因素。

用户常通过给 DESAT 管脚并联二极管的方式钳位功率级引起的负压，其结电容也会增加等效的消隐电容容值。

从驱动芯片的参数角度，以下几个参数对短路承受时间影响较大：

首先是 DESAT pin 的充电电流，在 UCC21750-Q14及系列产品中，这一电流是固定的 500uA。而在功能安全驱动 UCC5870-Q15中，这一电流源大小可以通过 SPI 灵活可配，最高可以实现 1mA，在UCC5880-Q16中最高为 2mA。在驱动芯片输入悬空或低时，DESAT pin 通过内部的下拉电流源拉低以避免误触发。在驱动信号输入电平为高时，经过前沿消隐时间后，DESAT 充电电流源才会启动，给外部电容充电。更大的充电电流可以快速将电容充置阈值电压，提升短路检测时间。

另外一个关键参数是芯片的 DESAT 阈值，UCC21750-Q1 及系列产品中这一阈值为固定值，UCC21750-Q1 和 UCC21759-Q17为 9V， UCC21755-Q18和 UCC21756-Q19为 5V.而在 UCC5870-Q1 及 UCC5880-Q1 中这一阈值是通过 SPI 灵活可配的。

为了避免被系统中的干扰源误触发，DESAT 内部也会设计 deglitch filter 数字滤波器，只有当 DESAT电压高于阈值的时间超过这个滤波窗口时间，才会触发退饱和保护。在 TI 的 SPI 型驱动中这一参数也是多档可配的。使用较长的窗口时间可以有效避免被系统的干扰误触发保护，但也会响应增加短路检测时间和短路能量。

另外一部分对整体短路承受时间与短路能量影响比较大的就是关断方式，常见有两级关断和软关断两种不同的方式。采用这样减缓关断的方式是为了尽量减小过大的 di/dt 造成的电压过冲。电压过冲受环路和功率模块的寄生电感关系比较大，如果寄生电感可以适当减小，则关断速度也可以加快。

除了满足功率模块短路承受时间或能量要求外，设计时也需注意兼顾 DESAT 误触发的风险：

首先应尽量减小高压二极管的结电容。因为 DESAT 电路采样的是功率管漏源级的电压，而在开关过程中这一电压产生的 dv/dt 会通过高压二极管的结电容以位移电流的方式给𝐶𝐵𝐿𝐾充放电。正向的 dv/dt会给 DESAT 灌电流，而负向的 dv/dt 会从 DESAT 拉电流。因此，高压二极管的选型需要格外注意其结电容参数，也可以采用两个高压二极管串联的方式减少等效的寄生电容。

𝐶𝐵𝐿𝐾电容常见选型值为 33pF-330pF, 注意不宜过低，否则也容易因高压二极管结电容耦合的位移电流而误动作，这一影响对使用 SiC MOSFET 的系统来说尤其明显。

𝑅𝐿𝐼𝑀电阻建议设计为 500-2kohm 的范围，可以有效降低震荡的幅值。𝑅𝐿𝐼𝑀与𝐶𝐵𝐿𝐾共同构成一个滤波电路，降低功率级耦合的瞬态干扰。

对于有 SPI 接口的可配置驱动来说，也可以通过选择更长的 deglitch filter 滤波时间增加对系统干扰的屏蔽。

4.驱动芯片的退饱和保护功能的调试

4.1 如何增加 DESAT 充电电流

对没有 SPI 接口的驱动芯片来说，固定的 DESAT 参数适配不同的功率模块选型通常有些困难，因而需要根据功率模块参数和实际测试结果灵活调整。

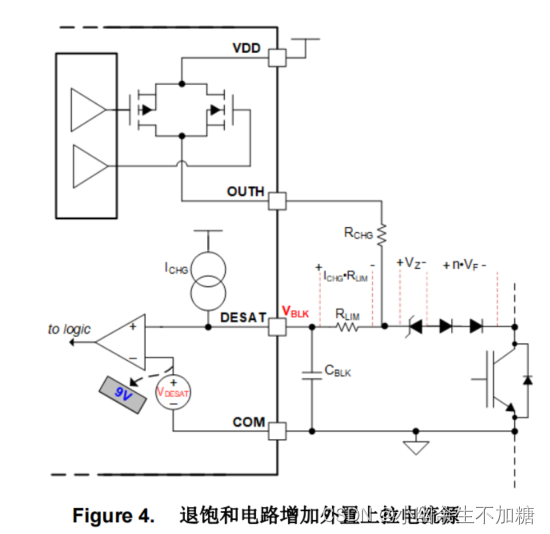

首先，如果短路响应时间 （或短路保护能量）不能满足要求，又担心降低𝐶𝐵𝐿𝐾之后误触发的风险，可采用外部上拉电流源的方式，增加给𝐶𝐵𝐿𝐾的充电电流外部上拉电流源通常有两条可行的路径，分别为上拉到二次侧电源 VDD/VCC2 或上拉到输出 OUTH/OUT，两种方式各有优劣。

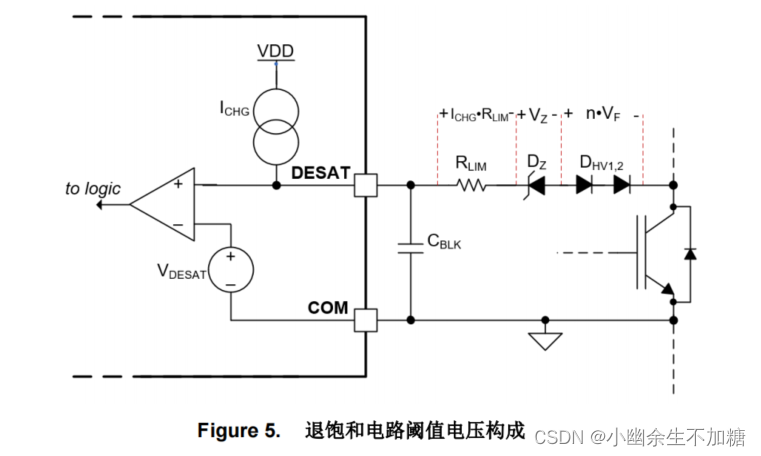

4.2 如何调整 DESAT 阈值电压

这里的𝑉𝐷𝐸𝑆𝐴𝑇 对 UCC5870-Q1, UCC5880-Q1 系列来说为可配阈值电压，对 UCC21750-Q1 或 UCC21755-Q1 来说为芯片固定的 9V 或 5V. 而𝑉𝐶𝐸(𝐷𝐸𝑆𝐴𝑇)为实际功率模块测 DESAT 保护时的𝑉𝐶𝐸电压。

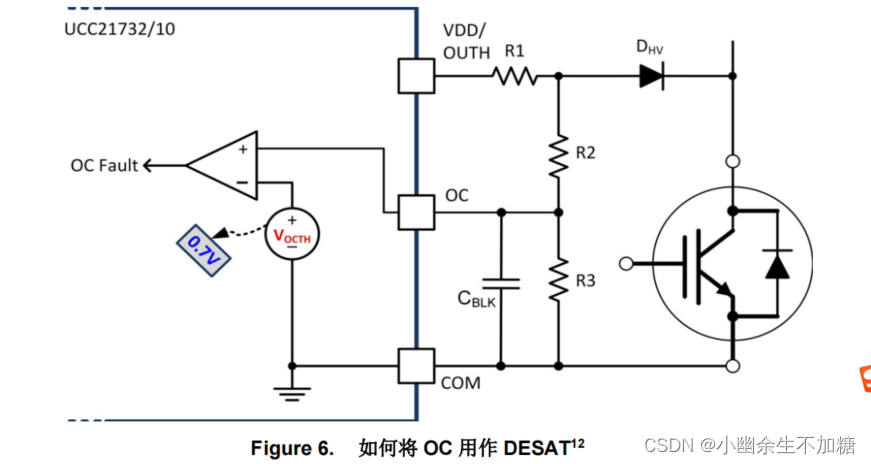

4.3 如何使用 OC 功能搭建退饱和电路

使用上图接法后等效的 DESAT 保护阈值和相应时间计算方式如下, 也可使用 TI 提供给的计算工具[12]进行评估。

𝑉𝑂𝐶𝑇𝐻为芯片本身的 OCP 保护阈值，𝑉𝐹为高压二极管的正向压降。
TI 的 SPI 型功能安全芯片同样也有 OCP 功能，工程师也可以采用上述的方法将 OC 保护配置为 DESAT 进行功率模块的短路保护。
