动力学分析

• 模态分析（指定频率下的谐波激励下，求取振幅和响应）
• 瞬态动力学分析（载荷随着时间变化）
• 谐响应分析（频率为一个范围，简谐载荷下的响应）
• 随机振动分析（分析部件在变频载荷下的响应）
• 频谱分析（分析结构对地震等频谱载荷的响应）

动力学仿真

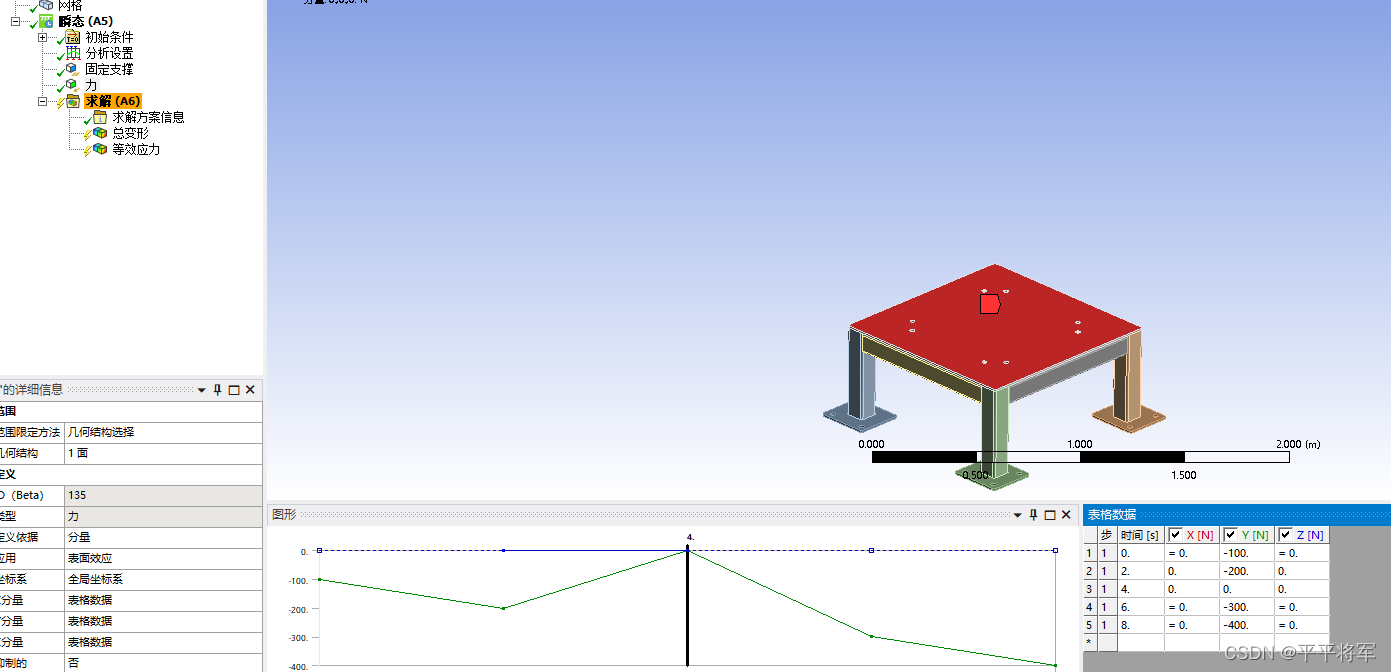

• 他这里添加的力都是缓慢递增的，就像这条曲线一样，是不能发生突变的。如果想在某个范围内不发生变化的，保持一个持续力的话，那么这两个点都输入相同的值就行了

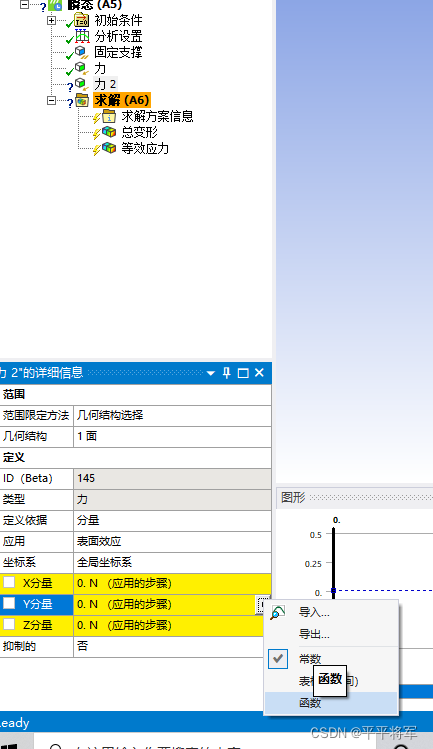

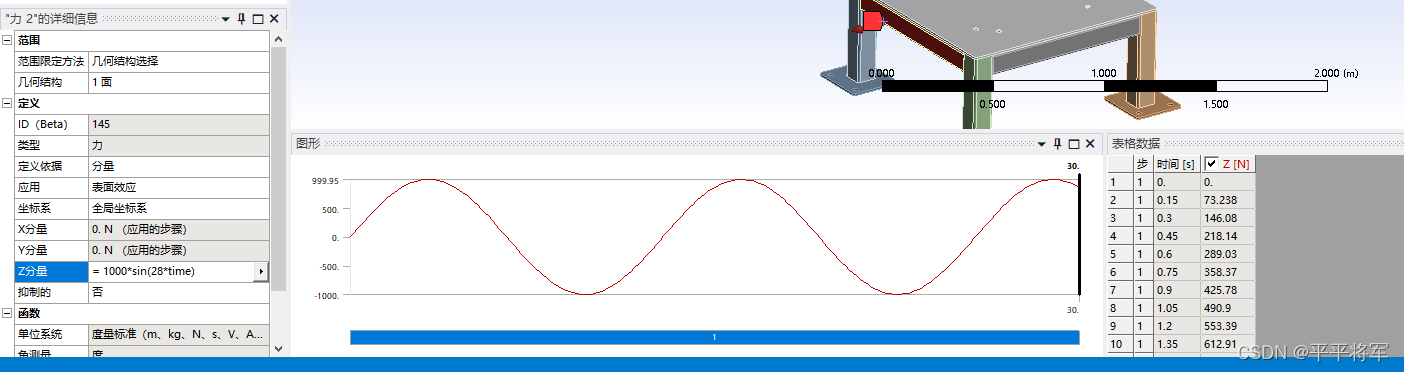

• 还可以以函数的形式输入

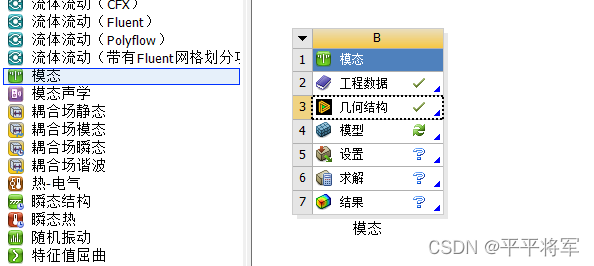

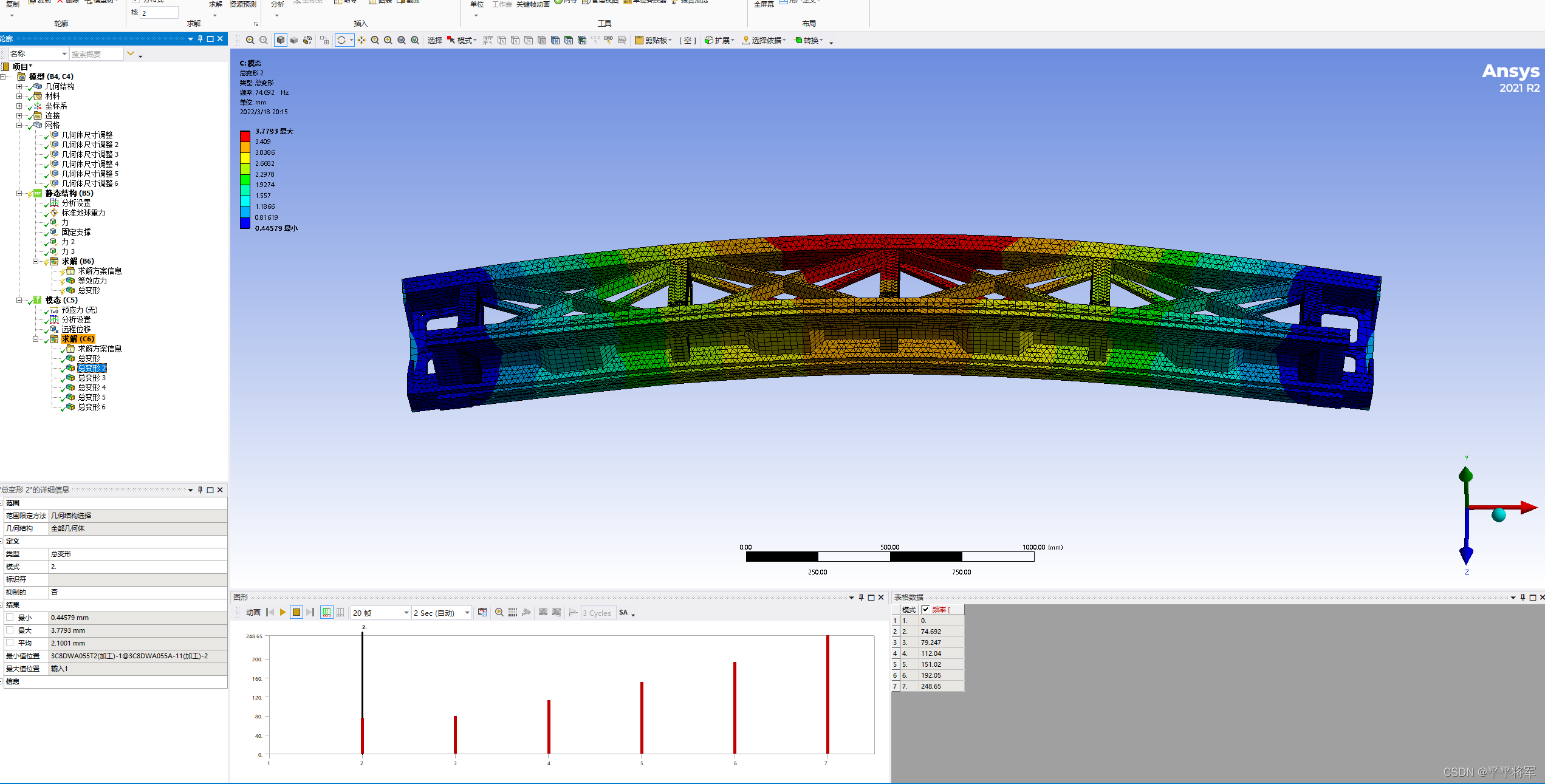

模态分析

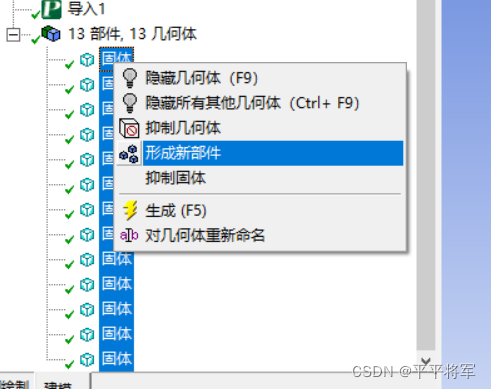

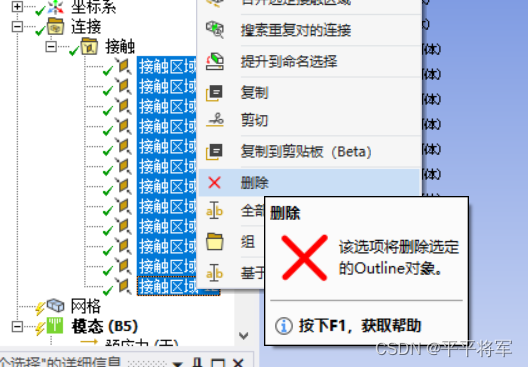

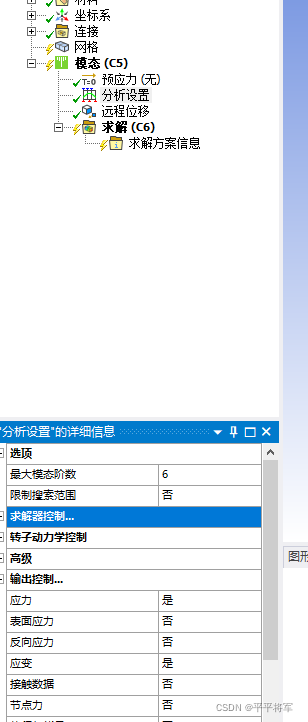

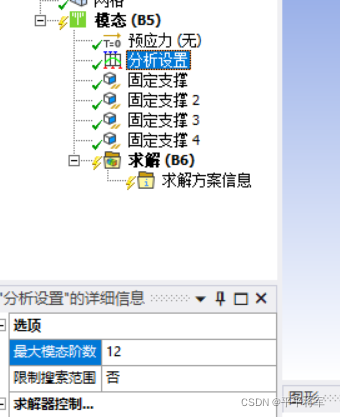

• 最大模态阶数设置为6
• 输出控制中的应力和应变设置为是

  3、选择求解

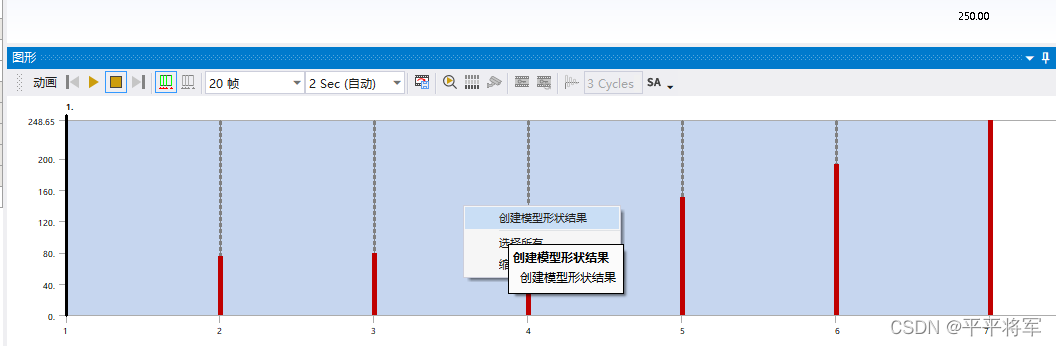

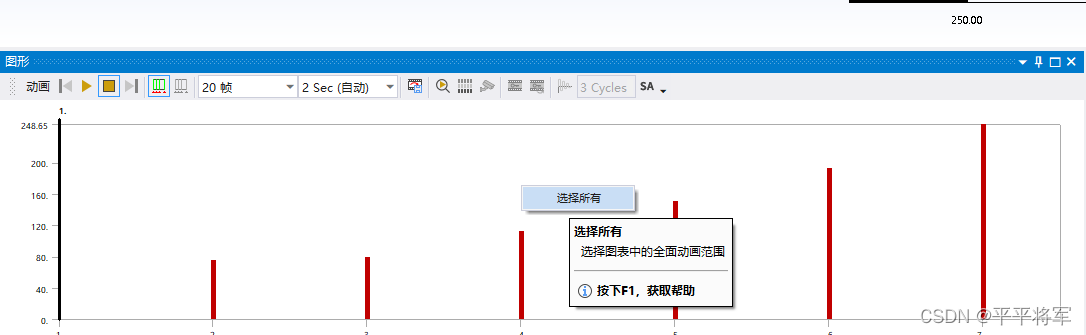

  4、求解完成的设置，生成模型


  5、完成

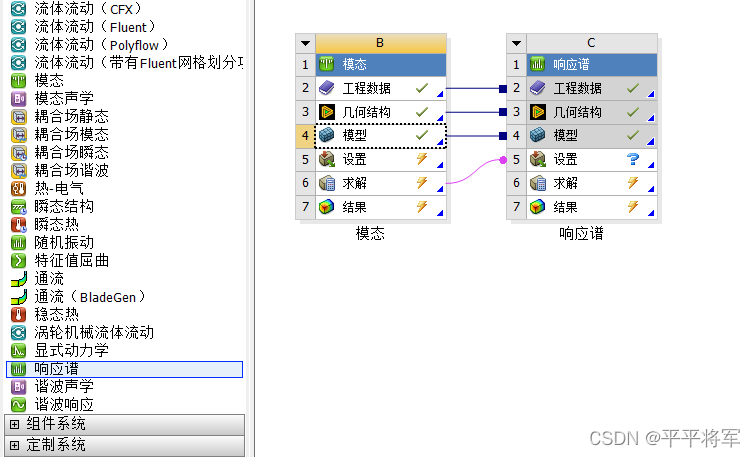

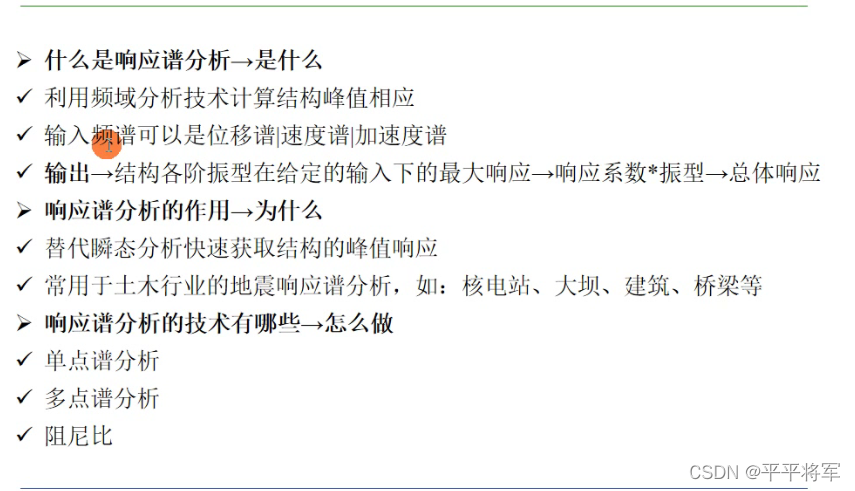

响应谱分析

视频

实际操作

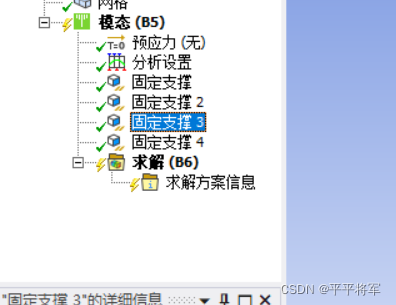

添加约束

设置求解模态

随机振动分析

谐响应分析

谐响应分析简介

• 确定线性结构在承受简谐载荷时的稳态响应的技术。
• 谐响应分解的目的是：计算出结构在几种频率下的响应并得到一些响应值对频率的曲线，这样就可以预测结构的持续动力学特征，从而验证其设计能否成功地克服共振、疲劳及其他受迫振动引起的有害效果。、
• 输入载荷可以是已知幅值和频率的力、压力和位移，输出值包括节点位移，也可以是导出的值，如应力、应变等。
• 在程序内部，谐响应计算有两种方法（默认使用模态叠加法，可以自己改），即完全法（使用完全结构矩阵，允许存在非对称矩阵）和模态叠加法（从模态分析中叠加模态振型。速度快，默认求解方法 ）。
• 谐响应分析可以进行计算结构的稳态受迫振动，其中在谐响应分析中不考虑发生在激励开始时的瞬态振动。谐响应分析属于线性分析，所有非线性的特征在计算时都将被忽略，但分析时可以有预应力的结构，如小提琴的弦（假定简谐应力比预加的拉伸应力小得多）。

谐响应分析步骤：

• 建立有限元模型，定义材料属性；
• 定义接触的区域；
• 划分网格
• 施加载荷和边界条件
• 定义分析类型
• 设置求解频率选型
• 求解
• 结果后处理

视频讲解

激光切割头与横梁之间有预应力 也就是法向力。测的是激光切割头上下运动为振动源的简谐运动。

线性屈曲分析
