RIP最短路实验（思科）

大家好，欢迎来到IT知识分享网。

华为设备参考：RIP最短路实验（华为）

一，技术简介

RIP（Routing Information Protocol，路由信息协议）是一种基于距离矢量的内部网关协议，工作原理是每个路由器周期性地向邻居路由器发送更新报文，同时接收其他路由器发送过来的路由信息。路由器通过比较从各个路由器收到的路由信息，找出最短的路径，并更新自己的路由表。

为了防止RIP路由在网络中被无限泛洪使得跳数累加到无穷大，同时也为了限制收敛时间，RIP规定度量值取0～15之间的整数，大于或等于16的跳数被定义为无穷大，即目的网络或主机不可达，最大跳数的设定虽然解决了度量值计数到无穷大的问题，但也限制了RIP所能支持的网络规模，使得RIP不适合在大型网络中应用。

二，实验目的

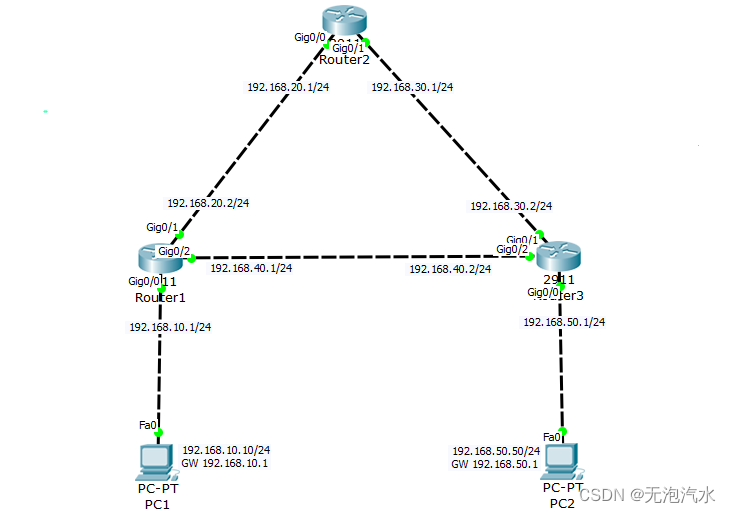

PC1 到 PC2 之间的路由路径可以动态改变（最短路径优先）

① PC1–>Router1–>Router3–>PC2

② PC1–>Router1–>Router2–>Router3–>PC2

三，配置命令

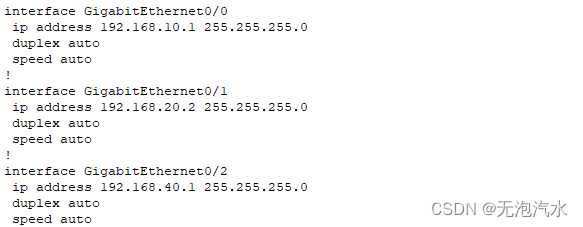

Router1

Router#configure terminal 全局配置模式 Router(config)#int g0/0 Router(config-if)#ip address 192.168.10.1 255.255.255.0 Router(config-if)#no shutdown Router(config-if)#exit Router(config)#int g0/1 配置接口地址 Router(config-if)#ip address 192.168.20.2 255.255.255.0 Router(config-if)#no shutdown Router(config-if)#exit Router(config)#int g0/2 配置接口地址 Router(config-if)#ip address 192.168.40.1 255.255.255.0 Router(config-if)#no shutdown Router(config-if)#exit Router(config)#router rip 进入RIP路由协议的配置模式 Router(config-router)#version 2 配置RIP的版本为2，RIPv2相对于RIPv1提供了更多的功能 Router(config-router)#network 192.168.20.0 定义关联网络（必须是直接的主类网络地址） Router(config-router)#network 192.168.40.0 Router(config-router)#network 192.168.10.0 Router(config-router)#end Router#show running-config

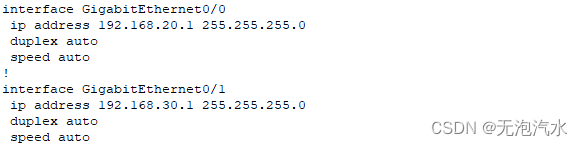

 Router2

Router#configure terminal 全局配置模式 Router(config)#int g0/0 配置接口地址 Router(config-if)#ip address 192.168.20.1 255.255.255.0 Router(config-if)#no shutdown Router(config-if)#exit Router(config)#int g0/1 配置接口地址 Router(config-if)#ip address 192.168.30.1 255.255.255.0 Router(config-if)#no shutdown Router(config-if)#exit Router(config)#router rip 进入RIP路由协议的配置模式 Router(config-router)#version 2 配置RIP的版本为2，RIPv2相对于RIPv1提供了更多的功能 Router(config-router)#network 192.168.20.0 定义关联网络（必须是直接的主类网络地址） Router(config-router)#network 192.168.30.0

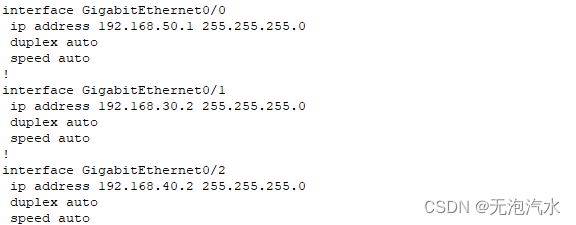

 Router3

Router#configure terminal Router(config)#int g0/0 Router(config-if)#ip address 192.168.50.1 255.255.255.0 Router(config-if)#no shutdown Router(config-if)#exit Router(config)#int g0/1 Router(config-if)#ip address 192.168.30.2 255.255.255.0 Router(config-if)#no shutdown Router(config-if)#exit Router(config)#int g0/2 Router(config-if)#ip address 192.168.40.2 255.255.255.0 Router(config-if)#no shutdown Router(config-if)#exit Router(config)#router rip 进入RIP路由协议的配置模式 Router(config-router)#version 2 配置RIP的版本为2，RIPv2相对于RIPv1提供了更多的功能 Router(config-router)#network 192.168.30.0 定义关联网络（必须是直接的主类网络地址） Router(config-router)#network 192.168.40.0 Router(config-router)#network 192.168.50.0

四，实验结果

① 查看 PC1 到 PC2 之间的路由路径：PC1–>Router3–>PC2

PC>tracert 192.168.50.50

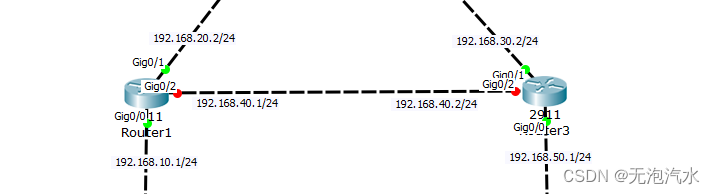

② 关闭Router1的 g0/2，使上述链路阻塞

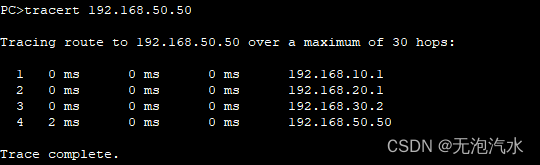

③ 再次查看 PC1 到 PC2 之间的路由路径： PC1–>Router1–>Router2–>Router3–>PC2
