这个4*4*4的三色光立方是我在初学单片机的时候做的一个小项目。很适合给初学单片机和C语言的同学练手，而且效果很炫。今天再看此代码有很多不规范之处，但由于硬件已经送人，没法继续调试，希望小伙伴们引以为戒。写此文主要是想让大家知道其中的原理，知道怎么做固然重要，更重要的是知道为什么要这样做。
效果展示：http://v.youku.com/v_show/id_XNjAyMTkwODE2.html
一.总述
光立方是什么？光立方其实就是将点阵折叠起来然后再立起来。初学单片机完全可以按照这个思路：点亮一个小灯->点亮流水灯->点阵显示->点亮光立方。这其中是存在着联系的，下面我来说说这其中的原理。
点亮一个小灯：没什么好说的，控制一个IO为高低电平。
点亮流水灯：这个也简单，就是控制几个IO的的高低电平呗。
点阵显示 ：这个看似有难度，其实也不难，核心就是一个字“扫”，首先知道字模的数据，然后先显示一列，再以极短的时间显示下一列，知道整个点阵显示完。由于人眼的暂留效应，会看起来是静态的。其实LCD和它也类似，这个暂且先不说。
点亮光立方：为什么我说光立方是折叠起来然后再立起来的点阵呢？这个先卖个关子，等讲完硬件之后你自然会明白。其实原理和点阵差不多的。
二.硬件
说先说下，当时因为这个电路设计实在简单，并没有画原理图，直接上来就拿洞洞板子焊的。你可以先画个图，但其实真不用画图。
1.单片机
建议选用51系列的STC12C5A60S2-35I-PDIP40单片机，因为用89C51输出电流不足要加三级管扩流（PNP三极管做开关管），我当初就是这么做的，给我带来很多麻烦，而且也不美观。希望小伙伴们吸取教训。最小系统怎么搭建我就不说了，应该都会把。
2.双色LED
双色LED就是有三个引脚。其中一个引脚是地其余两个是LED的引脚。能显示三种颜色。其实完全可以换证七彩的LED就是有四个引脚的那种，那样效果更炫，单片机的引脚是够用的。只是现在没有时间玩了，呵呵，有兴趣的小伙伴们可以自行尝试。
3.点阵变身光地方

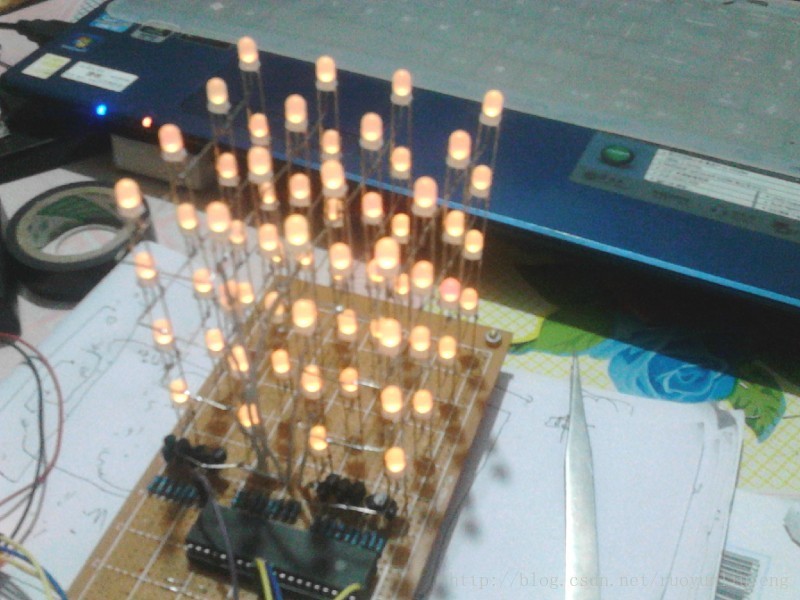

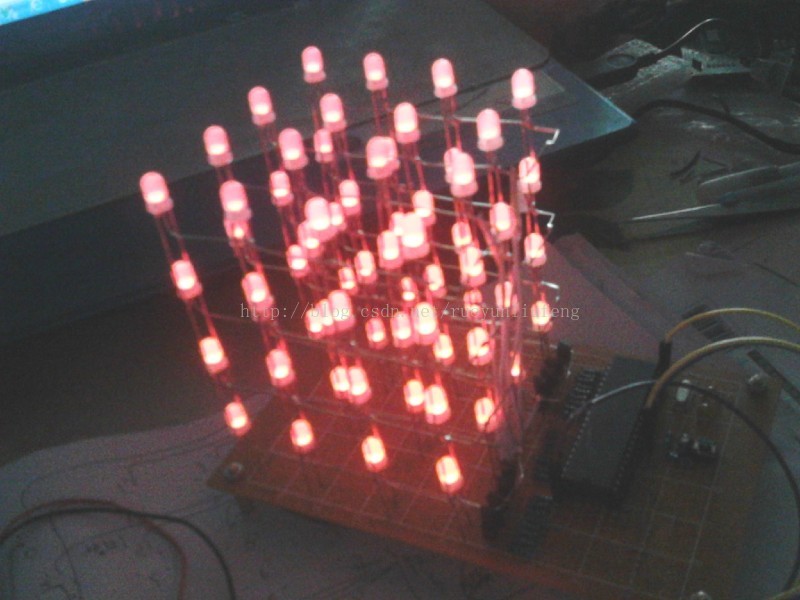

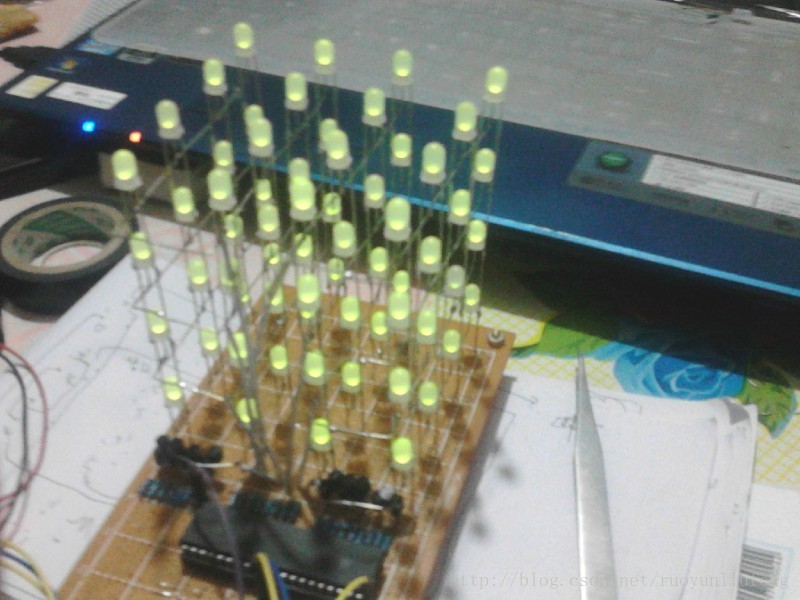

好了到现在是该说说，怎要把点阵折叠然后再立起来了。这里我贴几张图片，让我们来看看制作过程，我想大家能有深刻的了解。
看了上面的图片，你应该明白我为什么这么说了。好了，下面我说说怎样具体怎么做

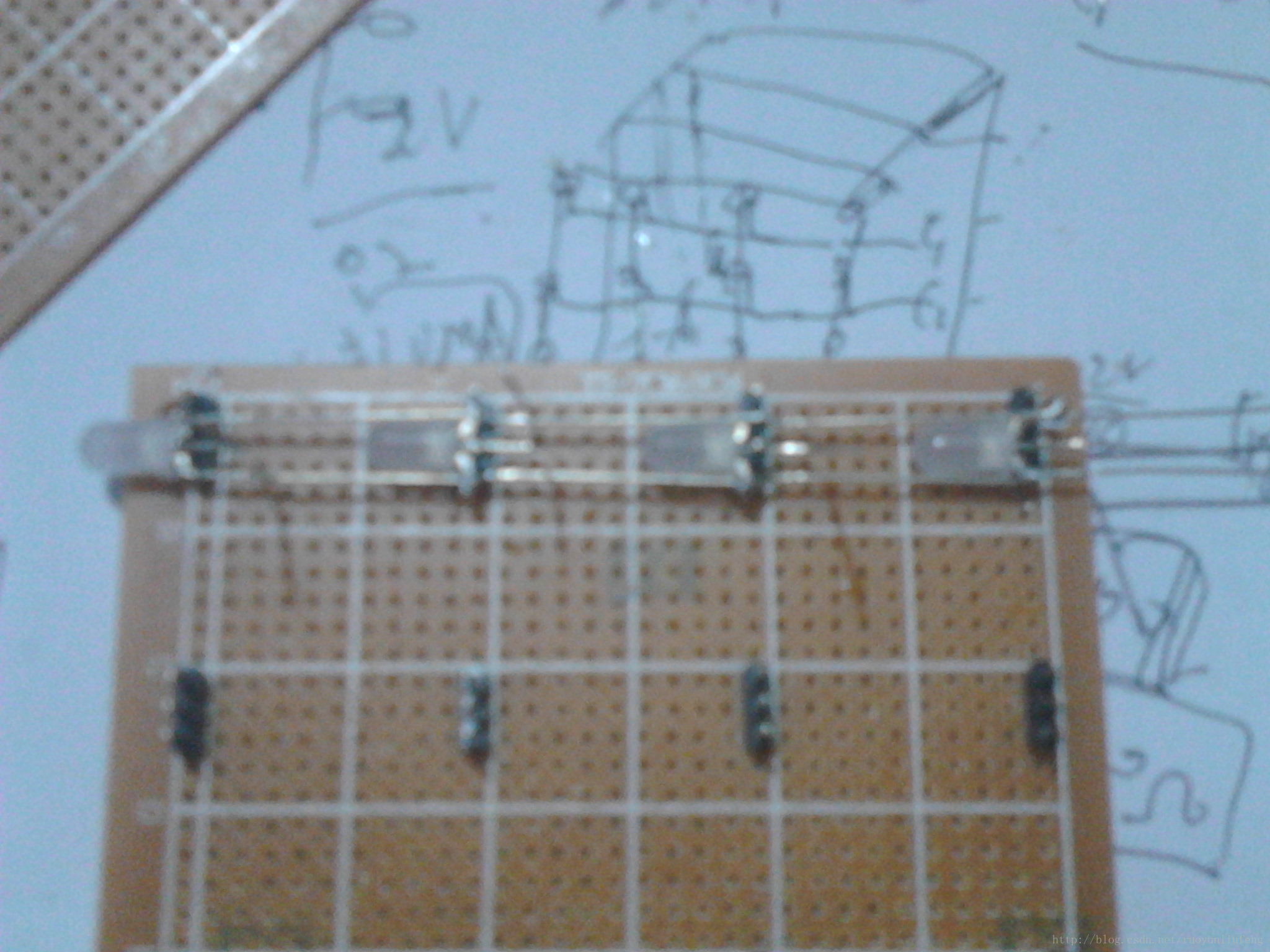

这个是最基础的元素，需要做出16个这个东东，这个东东阳极都是相连的，阴极引出来，和下一个单元相连。
一个竖着的面就这样出来了
四个这个面，按照第一个图连，就OK了。
三.软件
1.软件框架
说实话当年做的时候什么东东，只知道，每个单片机程序里面都有个while(1)。哈哈，我写的这个光立方程序主要就是在while（1）里面循环各种现实效果。
void main() { while(1) { hongbegin(); //红由亮到暗 hongend(); //红由暗道亮 P2=0XFF; //将P2关闭以免影响下面黄色灯效果 huangbegin(); //黄呼吸灯 huangend(); chengsedeng(); //橙色灯 huangsebianhongse(); //黄色变红色 miansheng() ; //面上升 mianjiang() ; //面下降 mianzuodaoyou();//面左到右； mianyoudaozuo(); //面从右到左 shuidi() ; //模仿水滴效果（从嘴上一排下落） luoxuansheng() ; //螺旋上升 luoxuanjiang() ; //螺旋下降 pingheng() ; //平衡木 yinxiangshang() ; //音响效果上下 yinxiangzuo() ; //音响效果左右 sxingsaomian() ; //S形扫面 litixuanzhuan(); //立体旋转 zuoshangliang() ; //左上角一点到全体亮 sijiaoneishou() ; //四角向内收 shuidijiandong() ; //仿水滴溅动 shuibo() ; //仿水波浪 feiji() ; //仿飞机飞行 chaojimali() ; //超级玛丽 chengsedeng(); //橙色灯 huangbegin(); //黄呼吸灯 huangend(); hongend(); //红由暗道亮 hongbegin(); //红由亮到暗 jiesu(); //结束函数 } } 2.呼吸灯
说是呼吸灯，渐亮、渐灭的，说的那么高大上，其实就是PWM，再说的土一点就是控制一个周期内的导通时间，周期内的导通时间逐渐增加，自然就越来越亮。逐渐减小，自然就越来越暗，直到完全熄灭。这个东西如果你用STC12来说的话，其实可以非常简单，就是一个D/A转换。将数字信号，转换成模拟信号。当然我那个时候还不太懂这些，直接用的89C52，52是没有D/A转换芯片的，我用的软件模拟PWM，其实就是延时的原理。下面是实现的部分代码。
/*P1为黄色，P2为红色。 P0为阴极*/ uchar code table[]={ //呼吸灯专用 0,0,1,2,3,4,5,6,7,8,9,10, 11,12,13,14,15,16,17,18, 19,20,21,22,23,24,25,26,27, 28,29,30,31,32,33,34,35,36, 37,38,39,40,41,42,43,44,45, 46,47,48,49,50,51,52,53,54, 55,56,57,58,59,60,61,62,63, 64,65,66,67,68,69,70,71,72, 73,74,75,76,77,78,79,80,81,82, 83,84,85,86,87,88,89,90,91, 92,93,94,95,96,97,98,99,100,101,102,103,104,105,106,107,108,109, 110,111,112,113,114,115,116,117,118,119,120,121,122,123,124,125, 126,127,128,129,130,131,132,133,134,135,136,137,138,139,140,141, 142,143,144,145,146,147,148,149,150,}; void delay(uint z) { uint x,y; for(x=5;x>0;x--) for(y=z;y>0;y--); } void hongbegin() //全亮 呼吸灭 { int i; for(i=0;i<140;i++) { honglight2(i); } P0=0x00; //保持亮的状态 P2=0xff; P1=0xff; } void honglight2(uchar num2) //由亮到灭 （可以理解为亮的时间由长到短。灭的时间由短到长） { uchar j; P0=0xff; //首先关闭P0 P2=0x00; //打开P2 j = table[num2]; delay(j); //延时 （由短到长的） P0=0x00; //打开P0叫它亮 P2=0x00; delay(150-j); //延时由长到短 }3.代码讲解
首先我们知道，动画是由图片来快速播放形成的，光立方依靠的也是这个原理。
unsigned char code tabP0[]={0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F}; //低电平扫描 ，每次只让亮一排（一个P0口） void mianjiang() { unsigned char code tabP2[3][8]={ //定义数组 。储存数据 {0x00,0xFF,0xFF,0xFF,0x00,0xFF,0xFF,0xFF}, {0x00,0x00,0xFF,0xFF,0x00,0x00,0xFF,0xFF}, {0x00,0x00,0x00,0xFF,0x00,0x00,0x00,0xFF}, }; int j,k,i; //定义三个变量 for(j=0;j<3;j++) //j图像个数 { for(k=0;k<20;k++) //k为每个图像存在时间、k越大单个图像存在时间越长 { for(i=0;i<8;i++) // 每个图像由八帧、构成 { P2=0XFF; // 此函数和消除残留的阴影 //P0=1; P0=tabP0[i]; //将阴极P0取出 P2=tabP2[j][i]; //将数组阳极取出 P1=0XFF; //将P1关闭以免影响红色效果 ys(2); //根据人眼暂留效应。。加大可看见整个亮灯过程、、减小即可显示稳定图像 } } } }全部代码和取摸软已经打包并且上传。
下载地址： 点击打开链接
参考：取模软件出处：http://user.qzone..com//blog/
