C++对象模型（11）– 虚基类

大家好，欢迎来到IT知识分享网。

1、虚基类的引入

我们再来复习一下“多重继承的对象布局”，假设继承的类结构是这样的：

相应的代码：

class W { public: int i_w; }; class X : public W {}; class Y : public W {}; class Z : public X, public Y {};

我们在main()函数中加入如下代码：

Z z; cout << z.i_w << endl; //这句话编译会报错

系统提示i_w的访问不明确。为什么呢？

因为定义Z对象时，W类会被继承2次，1次是Z –> X –> W，1次是Z –> Y –> W。虚基类的提出就是为了解决这种重复继承的问题，让W类只被继承1次。

虚基类的代码如下：

class W { public: int i_w; }; class X : virtual public W {}; class Y : virtual public W {}; class Z : public X, public Y {};

2、虚基类表、虚基类表指针

我们把前面虚基类的代码修改一下：

using namespace std; class W { public: }; class X : virtual public W {}; class Y : virtual public W {}; class Z : public X, public Y {}; int main() { cout << sizeof(W) << endl; cout << sizeof(X) << endl; cout << sizeof(Y) << endl; cout << sizeof(Z) << endl; }

输出如下：

为什么输出的结果是：1、4、4、8呢？

这里要引入2个概念：1、虚基类表 vbtable 2、虚基类表指针 vbptr。

虚基类表指针占4个字节，类X、Y各含1个虚基类表指针，类Z继承这2个虚基类表指针，所以Z对象占8个字节。

3、虚基类中的对象数据布局

为了更好地观察虚基类中的对象数据布局，我们往每个类中都增加1个成员变量。

class W { public: int i_w; }; class X : virtual public W { public: int i_x; }; class Y : virtual public W { public: int i_y; }; class Z : public X, public Y { public: int i_z; };

(1) cl /d1 reportSingleClassLayoutX ch08.cpp

虚基类表指针占4个字节，i_x占4个字节，i_w占4个字节，所以类X的对象占12个字节。

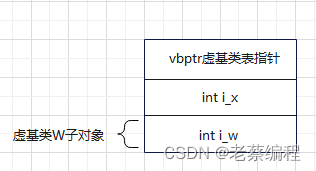

类X对象数据布局：

(2) cl /d1 reportSingleClassLayoutY ch08.cpp

类Y对象的数据布局跟类X对象类似。

(3) cl /d1 reportSingleClassLayoutZ ch08.cpp

类Z对象数据布局：

4、虚基类带虚函数时的对象布局

4.1 类W有虚函数（其他类都没虚函数）

virtual void w_h() { cout << "W::w_h()" << endl; }

这时类X的对象成员布局是这样的：

类Z的对象成员布局是这样的：

从图中可以看到，这个时候虚函数表指针vptr在子对象w的头部。

4.2 类X有虚函数（类W、X都有虚函数）

virtual void x_h() { cout << "X::x_h()" << endl; }

这时类X的对象成员布局是这样的：

类Z的对象成员布局是这样的：

4.3 类Z有虚函数 （类W、X也有虚函数）

virtual void z_h() { cout << "Z::z_h()" << endl; }

这时的对象成员布局和4.2中一样：对象Z和X共用同一个虚函数表指针。

4.4 类Z有虚函数（其他类都没虚函数）

此时Z类对象的对象布局如下：

从上面的结果看，虚基类的对象布局有如下规律：

（1）在孙子类Z的对象布局中，爷爷类（W类）的数据总是位于最后位置。

（2）父类X、Y都有一个虚基类表指针。

（3）仅爷爷类W有虚函数时，它的虚函数表指针在W类对象的头部。

（4）仅X或Y类有虚函数时，虚函数表指针就在X或W类对象的头部；在Z类对象中，虚函数表指针也位于对象的头部。

比如当Y有虚函数，其他类都没有虚函数时，类Z对象的对象布局如下：
