GD32450i-EVAL学习笔记 15 – TLI接口

/* configure HSYNC(PI10), VSYNC(PI9), PCLK(PG7) */ /* configure LCD_R7(PG6), LCD_R6(PH12), LCD_R5(PH11), LCD_R4(PH10), LCD_R3(PH9),LCD_R2(PH8), LCD_R1(PH3), LCD_R0(PH2), LCD_G7(PI2), LCD_G6(PI1), LCD_G5(PI0), LCD_G4(PH15), LCD_G3(PH14), LCD_G2(PH13),LCD_G1(PE6), LCD_G0(PE5),LCD_B7(PI7), LCD_B6(PI6), LCD_B5(PI5), LCD_B4(PI4), LCD_B3(PG11),LCD_B2(PG10), LCD_B1(PG12), LCD_B0(PE4) */

还有一个GPIOB15用于屏幕的背光控制。

2 初始化TLI

2.1 使能RCU

RCU_APB2EN的位26为1表示使能TLI的时钟。

2.2 配置PLLSAI

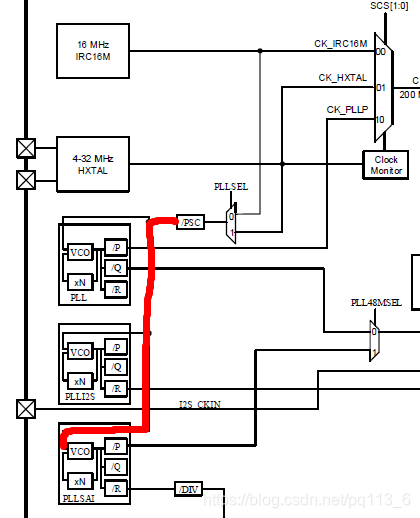

GD32F450内部有3个锁相环，PLL、PLLI2S和PLLSAI。其中PLLSAI用于TLI模块的时钟源。开发板频率源是对应CK_HXTAL（25MHz），即PLLSEL(寄存器RCU_PLL中的位22)设置选择的是CK_HXTAL.

寄存器RCU_PLLSAI配置对应的N、P、R三个参数。

PLLSAI的VCCO源 = CK_PLLSRC / PLLPSC， CK_PLLSRC = 25M， PLLPSC设置为16。

PLLSAI的VCCO输出频率 = N * PLLSAI的VCCO源

PLLSAI的P输出频率 = VCCO输出频率 / P，提供48M给USB

PLLSAI的R输出频率 = VCCO输出频率 / R, 提供给TLI

例程设置的N，P，R参数分别为192，2， 3。即

PLLSAI的VCCO输出频率 = 192 * 25 / 16 = 300M

PLLSAI的P输出频率 = 300 / 2 = 150M

PLLSAI的R输出频率 = 300 / 3 = 100M

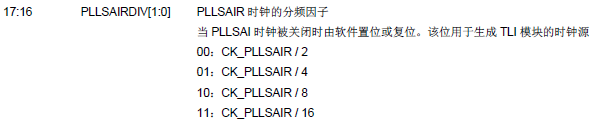

DIV由寄存器RCU_CFG1的位16和位17设置。

设置为CK_PLLSAIR / 8，即TLI的输出频率为12.5M

通过寄存器RCU_CTL的位28设置CK_PLLSAI使能，然后通过判断RCU_CTL的位29为1确认PLLSAI稳定。

2.3 配置TFT参数

2.3.1 同步脉冲宽度寄存器 (TLI_SPSZ）

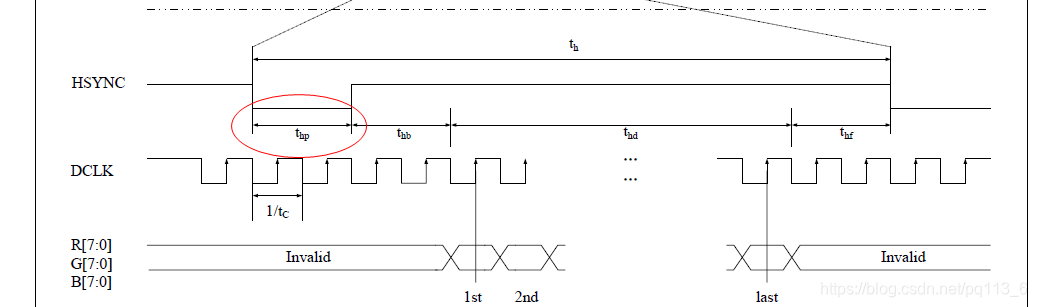

对应TFT屏的参数

V方向上同理。

2.3.2 后沿宽度寄存器 (TLI_BPSZ）

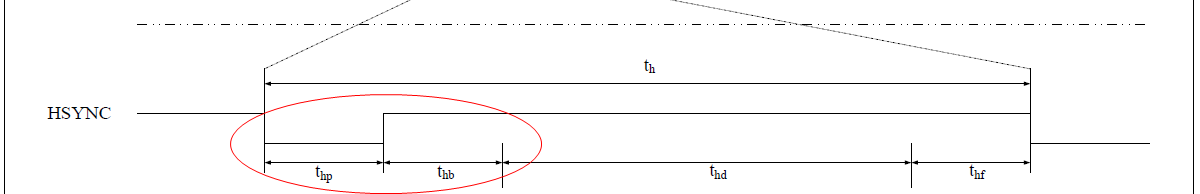

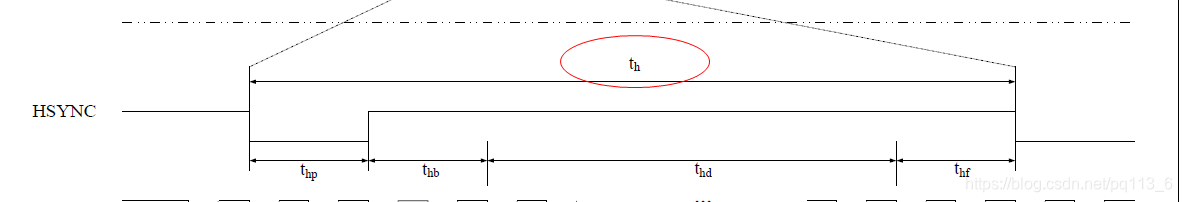

如2.3.1中的图，HBPSZ = thp + thb

2.3.3 有效宽度寄存器 (TLI_ASZ)

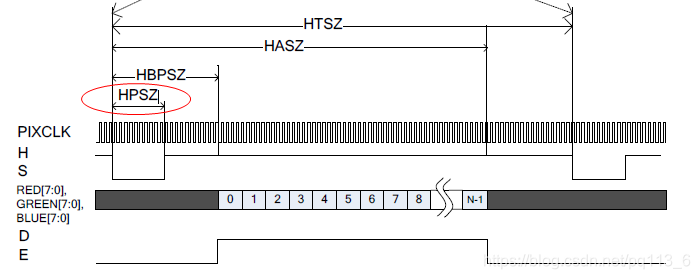

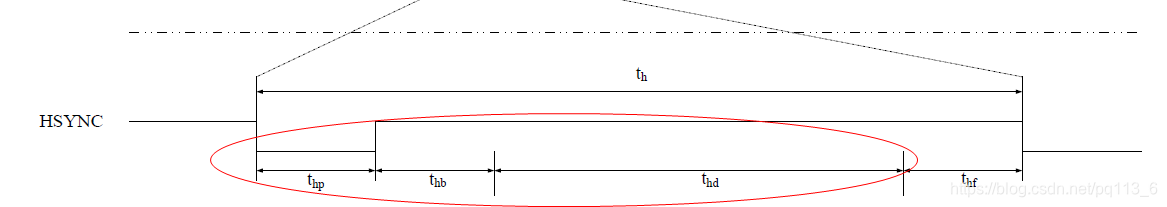

如2.3.1中的图，TLI_ASZ = thp + thb + width

开发板上用的是480×272的屏，即TLI_ASZ = thp + thb + 480。

2.3.4 总宽度寄存器 (TLI_TSZ）

2.3.5 背景色配置寄存器 (TLI_BGC）

2.3.6 设置信号极性

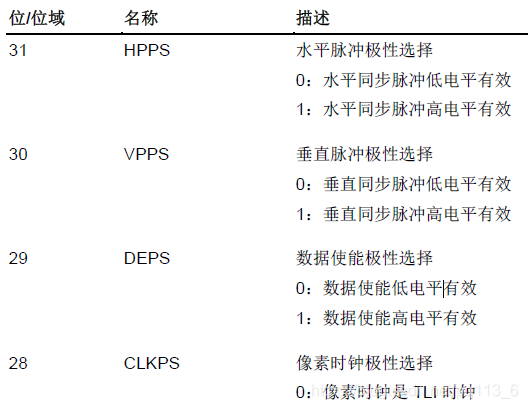

通过控制寄存器 (TLI_CTL）设置信号极性

3 初始化层

3.1 设置层的窗口位置和大小

对应层水平位置参数寄存器 (TLI_LxHPOS）和垂直位置参数寄存器 (TLI_LxVPOS）

TLI_LxHPOS(layerAddr) = (uint32_t)(((uint32_t)layerConfig.x + TFT_H_SYNC + TFT_H_BACK_PORCH) | ((uint32_t)(layerConfig.x + layerConfig.w + TFT_H_SYNC + TFT_H_BACK_PORCH - 1) << 16U)); TLI_LxVPOS(layerAddr) = (uint32_t)(((uint32_t)layerConfig.y + + TFT_V_SYNC + TFT_V_BACK_PORCH) | ((uint32_t)(layerConfig.y + layerConfig.h + TFT_V_SYNC + TFT_V_BACK_PORCH - 1) << 16U));

3.2 设置层的像素格式

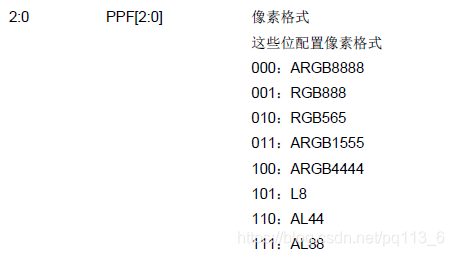

像素格式寄存器 (TLI_LxPPF）

其中AL88, AL44和L8格式是LUT(颜色查找表)格式。在这些通道里， L是颜色查找表的地址。 TLI有两个内部颜色查找表：每层各一个。

3.3 设置层的Alpha值

层恒定 Alpha 寄存器 (TLI_LxSA），Alpha值是整个层的透明度值。

3.4 设置层的默认颜色

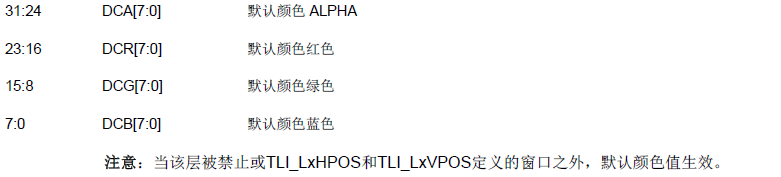

层默认颜色寄存器 (TLI_LxDC），除窗口（3.1设置的窗口位置和大小）以外的区域默认的颜色。

3.5 设置层的帧基地址

层帧基地址寄存器 (TLI_LxFBADDR），即窗口内显示数据的地址。

3.6 设置窗口的行长度

层行长度寄存器 (TLI_LxFLLEN）

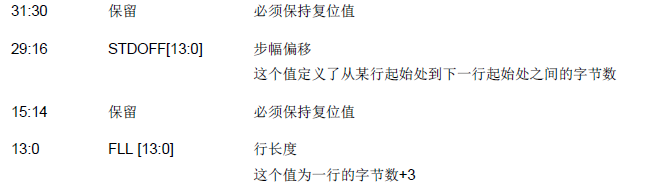

TLI_LxFLLEN(layer) = ((uint32_t)((uint32_t)layerConfig.w * stride + 3) |((uint32_t)layerConfig.w * stride <<16U));

其中stride和设置的像素格式有关，比如格式为ARGB8888，即一个像素4个字节，stride等于4，而格式如果为ARGB1555，即一个像素2个字节，stride等于2。

3.7 设置窗口的总行数

层总行数寄存器 (TLI_LxFTLN）

TLI_LxFTLN(layer) = (uint32_t)layerConfig.h;

3.8 设置层配置重载方式

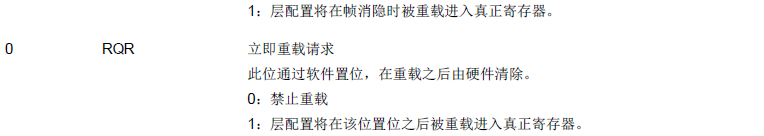

设置完层的各个寄存器后，这些设置并一定是立即更新的，可以通过设置重载层配置寄存器 (TLI_RL）要求GD32F450重载这些配置。

4 总结

只初始化TLI即可以看到BG层在屏上的显示，可以修改TLI_BGC的值，可以看到屏幕显示颜色的变化。

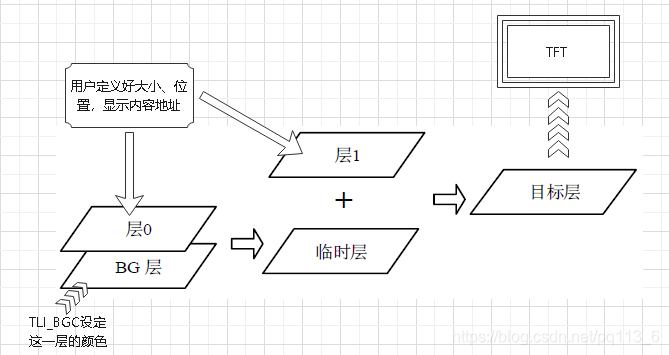

层定义好后，屏幕显示的内容就能映射到内存上，这样改变内存内容即可实现显示内容的更新，2个层就可以实现图形显示更新时不花屏了。
