学习教程来自:【技术美术百人计划】美术 2.7 Metallic与Speculer流程
笔记
0. 什么是次世代
1. 2种流程
通用的部分：Normal、AO、Height
1.1 Metal/Roughness工作流程
SP中的贴图导出
其中特有的贴图
- Base Color(sRGB)：
非导体的漫反射颜色（Diffuse Reflected Color/Albedo）（50-240sRGB）和金属导体（180-250sRGB）的镜面反射F0值。
其中前者使用了0.04的F0值。
范围的验证可使用SD的PBR Base Color/Metallic Validate节点验证
Micro-Occlusion可以叠加在BaseColor中以增加细节 - Metalic(灰度)：
告知如何读取存储在Base Color中的RGB信息，0-1代表非金属-金属 - Roughness(灰度)：
0-1代表光滑-粗糙
1.2 Specular/Glossiness工作流程

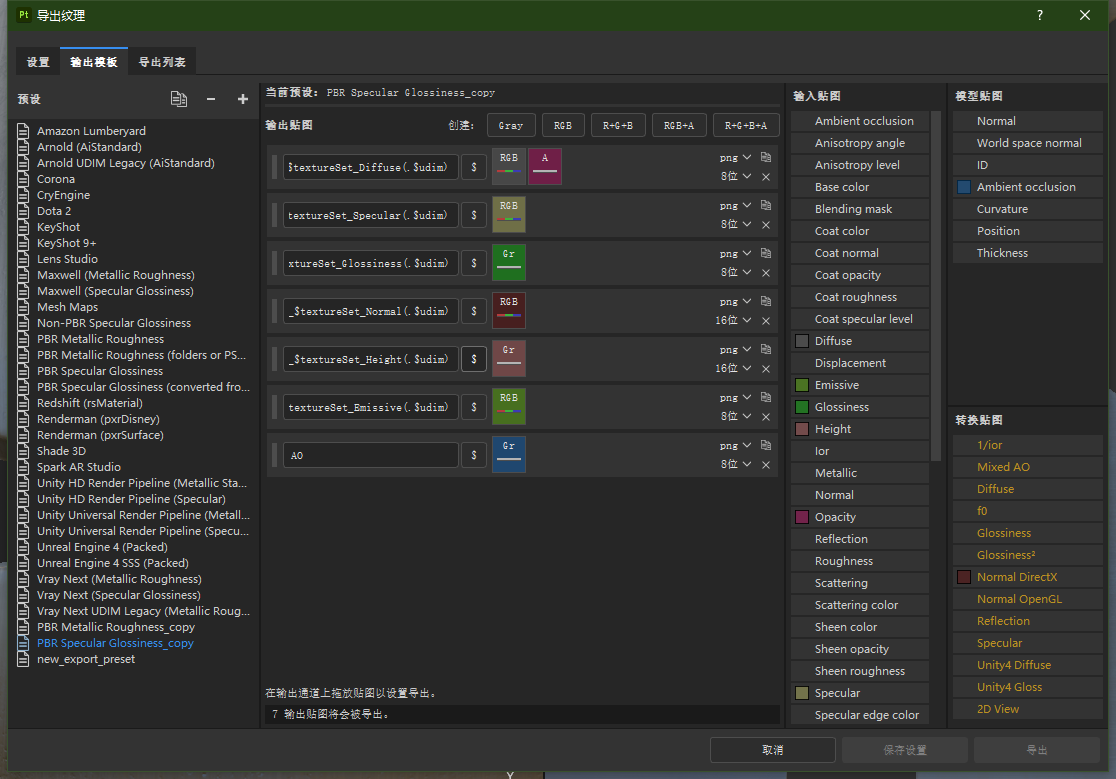

SP中的贴图导出
- Base Color(sRGB)：存储漫反射颜色Albedo（纯金属应为黑色）
- Specular(sRGB)：F0值（0度菲涅尔反射值），基于真实世界测量得到
- Glossiness(灰度)：光滑程度，0粗糙-1光滑
1.3 优缺点
| MR | SG | |
|---|---|---|
| 优势 | F0值固定、纹理缓存低、兼容性广 | 边缘效应弱、F0值可调整 |
| 劣势 | F0值不易调整、边缘效应明显（因为是白边） | F0值的随意调整可能打破能量守恒、纹理缓存占用大、美术人员难上手 |
2. 流程转换
2.1 Metallic转Specular

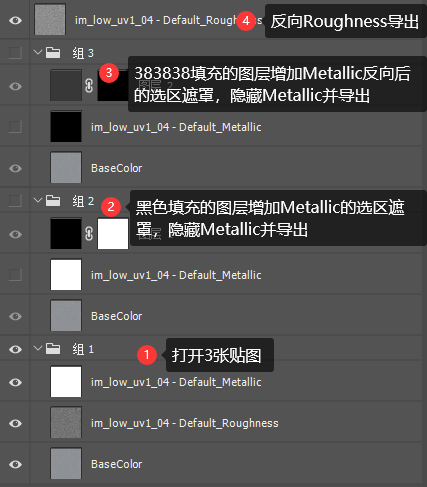

2、3、4依次得到Diffuse、Specular、Glossiness
2.2 Specular转Metallic

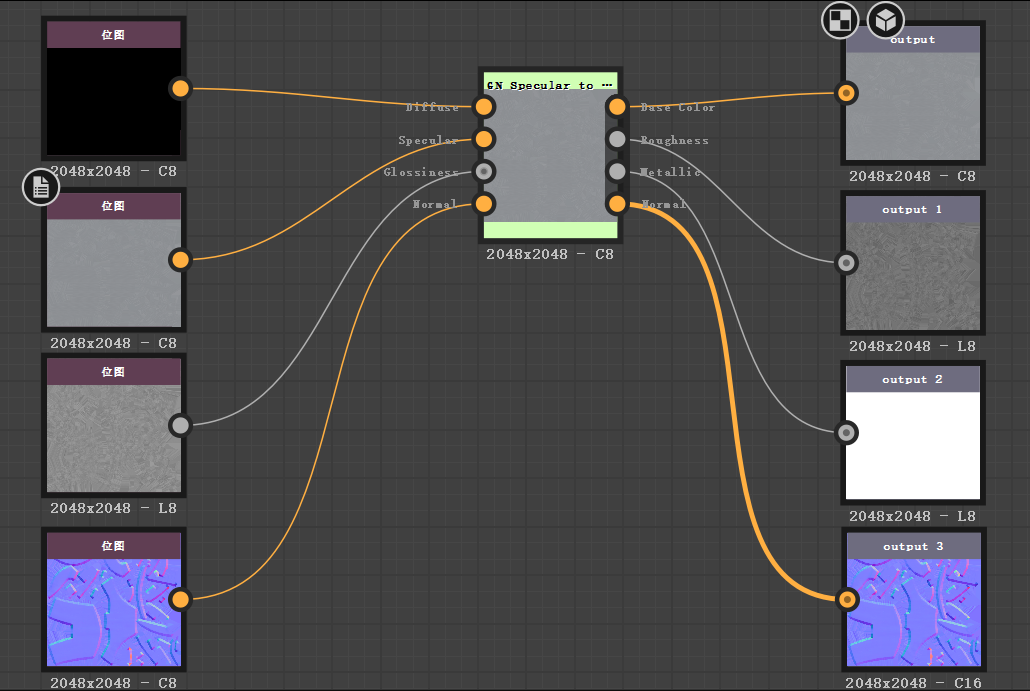

拿上一步导出的结果到SD节点转换

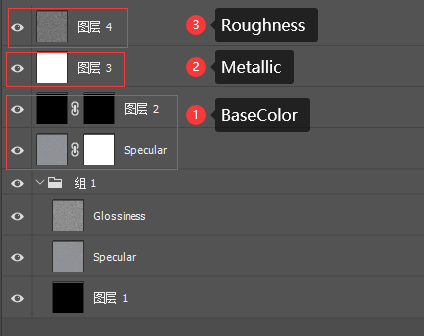

拿上一步导出的结果到PS中转换
步骤：
- BaseColor：在Specular图层中。在选择中使用色彩范围选中金属部分的分区给Specular做遮罩，复制出Diffuse图层，将刚才的选区反选作为他的遮罩。
- Metallic：新建黑色图层，在Specular的遮罩选区选中填充白色。
- Roughness：反相Glossiness。
作业
将贴图注意点总结进入上一节的规范中，测试一下这2个流程的贴图转换
流程转换

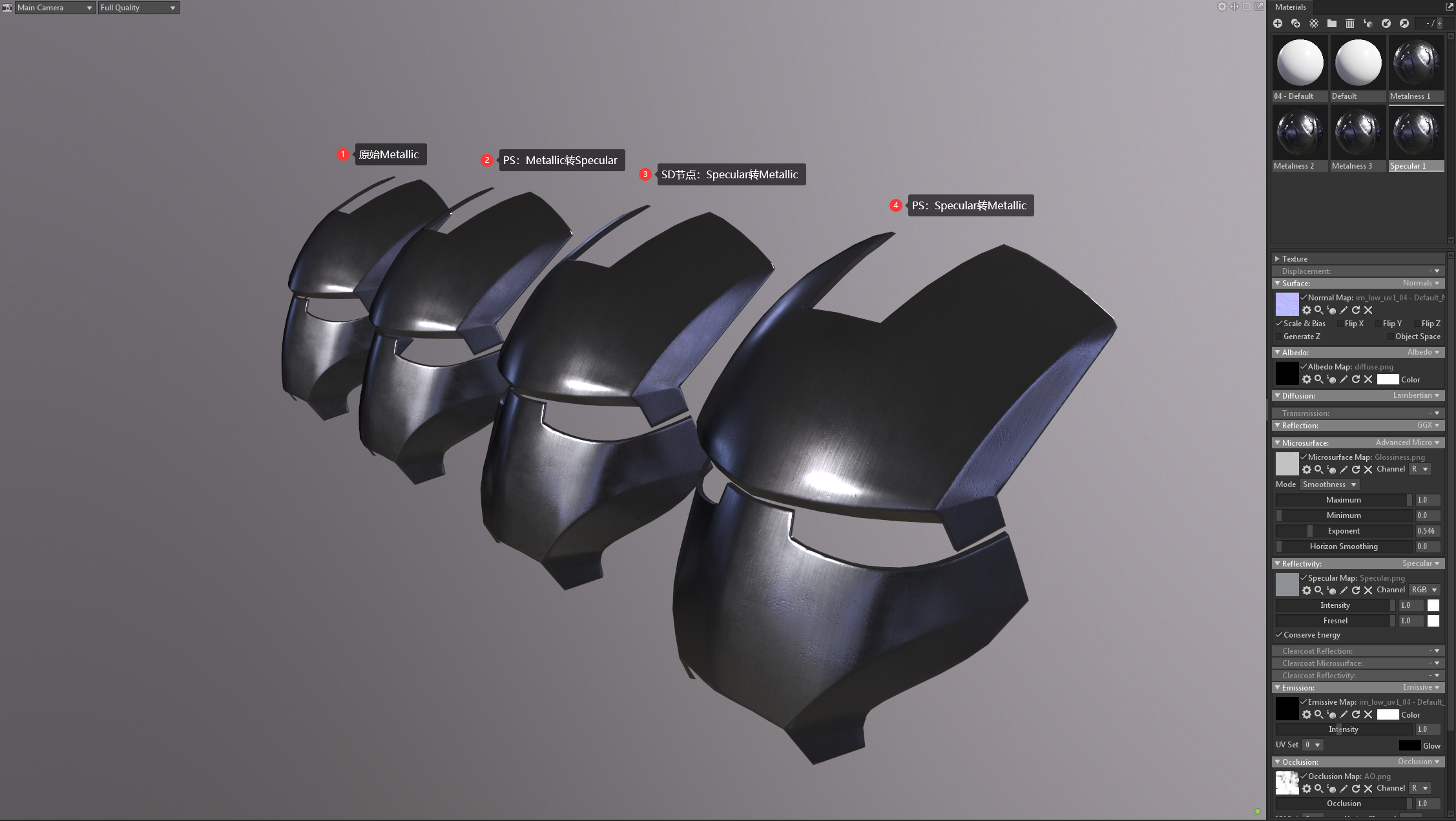

上述操作的结果：
笔记中的操作结果，颜色基本一致，除了Specular和Roughness经过转换后，又调整了下强度高光才基本一致
贴图规范
| 非金属 | 金属 | |
|---|---|---|
| BaseColor | 暗色值不低于30-50，亮色值不高于240（可用SD节点验证范围） | 查表，大概为180-255 |
| Metallic | 灰度值低于235时，对应区域的BaseColor反射值应当降低 | |
| Diffuse | 除了Micro-Occlusion不应包含光照信息，暗色值不低于30-50，亮色值不高于240 | 值取0 |
| Specular | 查表，可先预设为0.04，一般为0.02-0.05，宝石0.05-0.17，液体0.02-0.04 | 查表，180-255（sRGB下） |
补一条，把上次的低模重新分了光滑组（之前都是一个组），断开了硬边（有接缝），现在对劲了
