一、三类电机对比

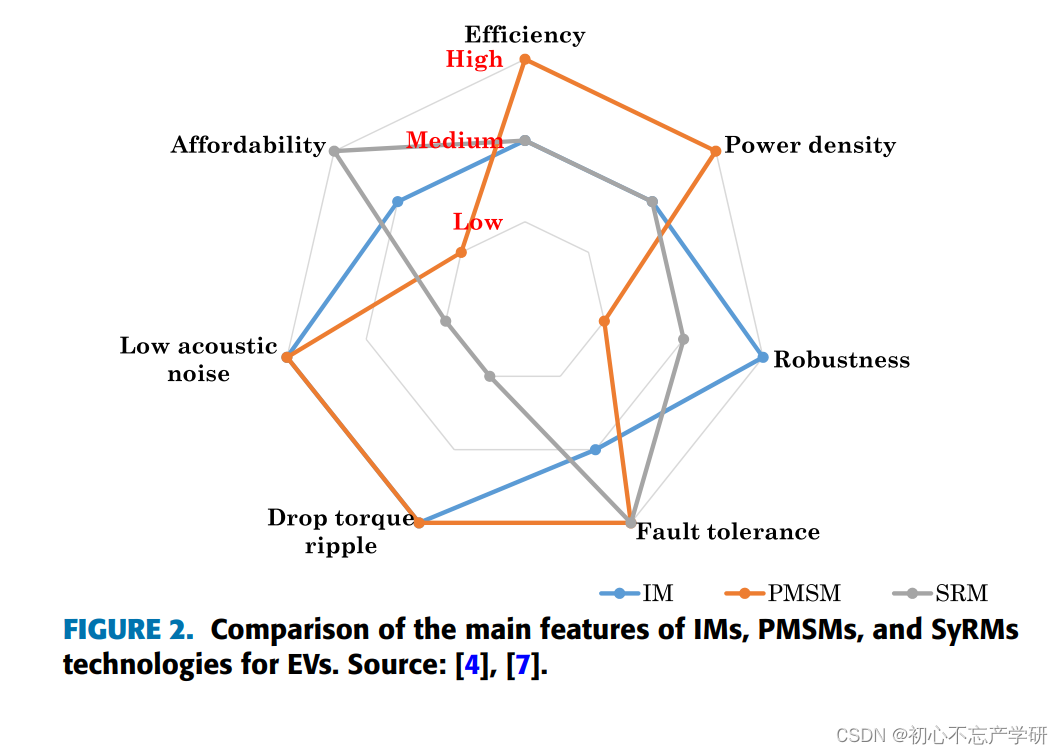

以下是针对感应电机（蓝色线条）、永磁电机（黄色线条）、同步磁阻电机（灰色线条）的分析：

从图中可以看出：

• 在效率方面，永磁电机（黄色线条）最高，其次是感应电机（蓝色线条），最低的是同步磁阻电机（灰色线条）；
• 在价格方面，感应电机（蓝色线条）最便宜，其次是同步磁阻电机（灰色线条），最贵的是永磁电机（黄色线条）；
• 在功率密度方面，永磁电机（黄色线条）最高，其次是同步磁阻电机（灰色线条），最低的是感应电机（蓝色线条）；
• 在扭矩脉冲方面，同步磁阻电机（灰色线条）最低，其次是感应电机（蓝色线条），最高的是永磁电机（黄色线条）；
• 在低噪音方面，同步磁阻电机（灰色线条）最低，其次是感应电机（蓝色线条），最高的是永磁电机（黄色线条）；
• 在耐用性方面，感应电机（蓝色线条）最高，其次是同步磁阻电机（灰色线条），最低的是永磁电机（黄色线条）；
• 在容错能力方面，同步磁阻电机（灰色线条）最高，其次是感应电机（蓝色线条），最低的是永磁电机（黄色线条）。

综上所述，在不同的性能指标下，三种电机各有优势和劣势。用户在选择时需要根据实际应用的需求来综合考虑这些因素。

二、MTPA/MTPV/FW

参考文献如下所示：Review of Flux-Weakening Algorithms to Extend the Speed Range in Electric Vehicle Applications With Permanent Magnet Synchronous Machines

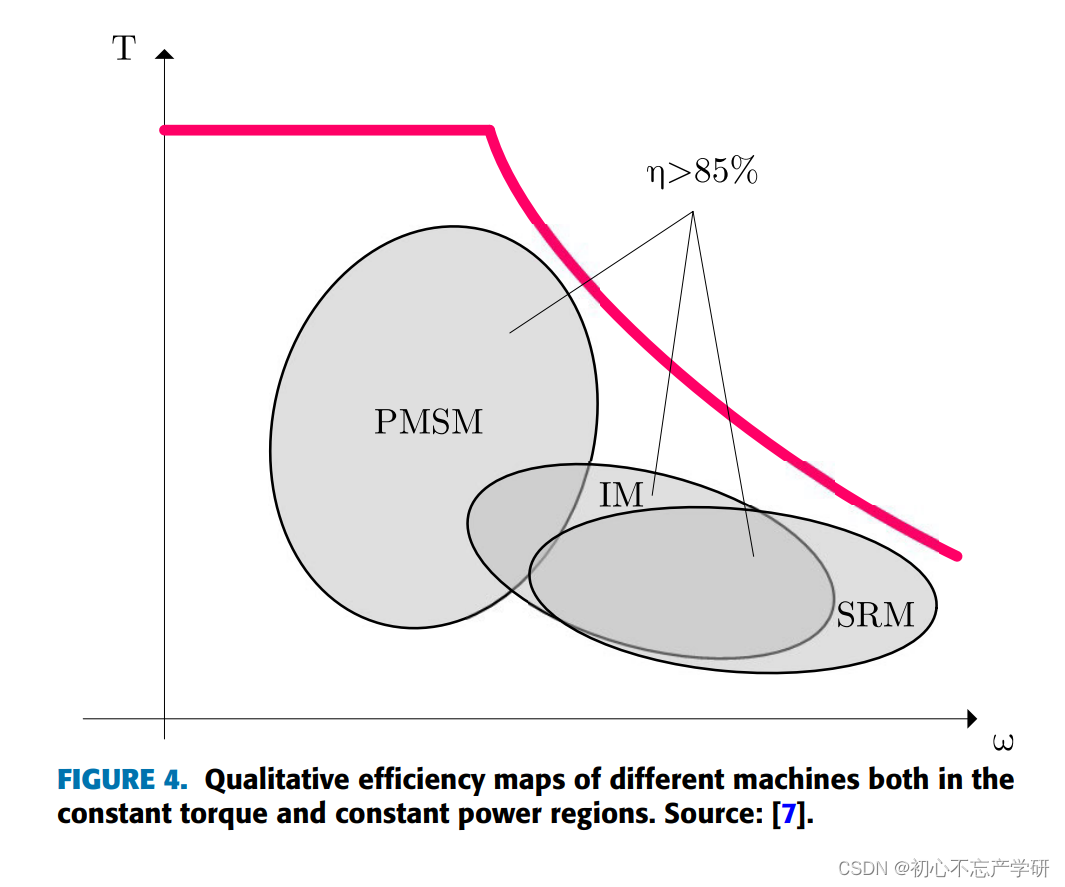

最大转矩电流比（MTPA）、最大转矩电压比（MTPV）和弱磁（Field Weakening）都是衡量电机性能的重要曲线或曲面（代表电机电流的工作区间）。下面是感应电机（IM）、永磁电机（PMSM）和同步磁阻电机（SRM）在这三个方面的相同点和不同点：

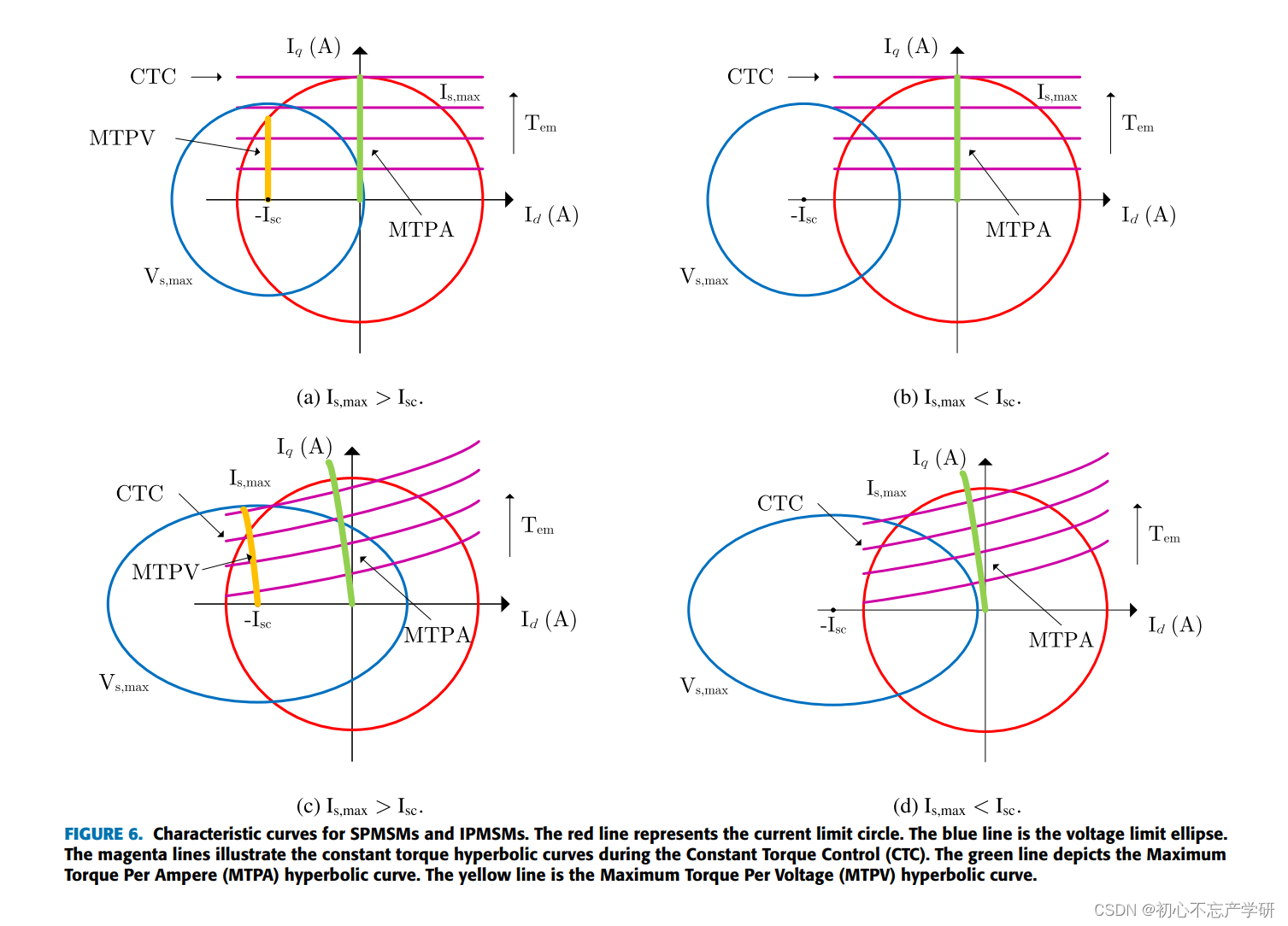

最大转矩电流比（MTPA）

相同点：所有电机都可以通过增加电流来提高输出转矩。不同点：感应电机的最大转矩电流比通常较高，因为其定子绕组产生的磁场可以通过改变电流大小来调节，从而实现更高的转矩输出。相比之下，永磁电机由于其永久磁铁的存在，最大转矩电流比相对较低，因为其磁场强度不可变。同步磁阻电机的最大转矩电流比介于两者之间，但通常低于感应电机。

最大转矩电压比（MTPV）

相同点：所有电机都可以通过增加电压来提高输出转矩。不同点：感应电机的最大转矩电压比通常较低，因为其定子绕组产生的磁场受到电源电压的限制。永磁电机的最大转矩电压比较高，因为其磁场强度由永久磁铁决定，不受电源电压影响。同步磁阻电机的最大转矩电压比也较低，类似于感应电机。

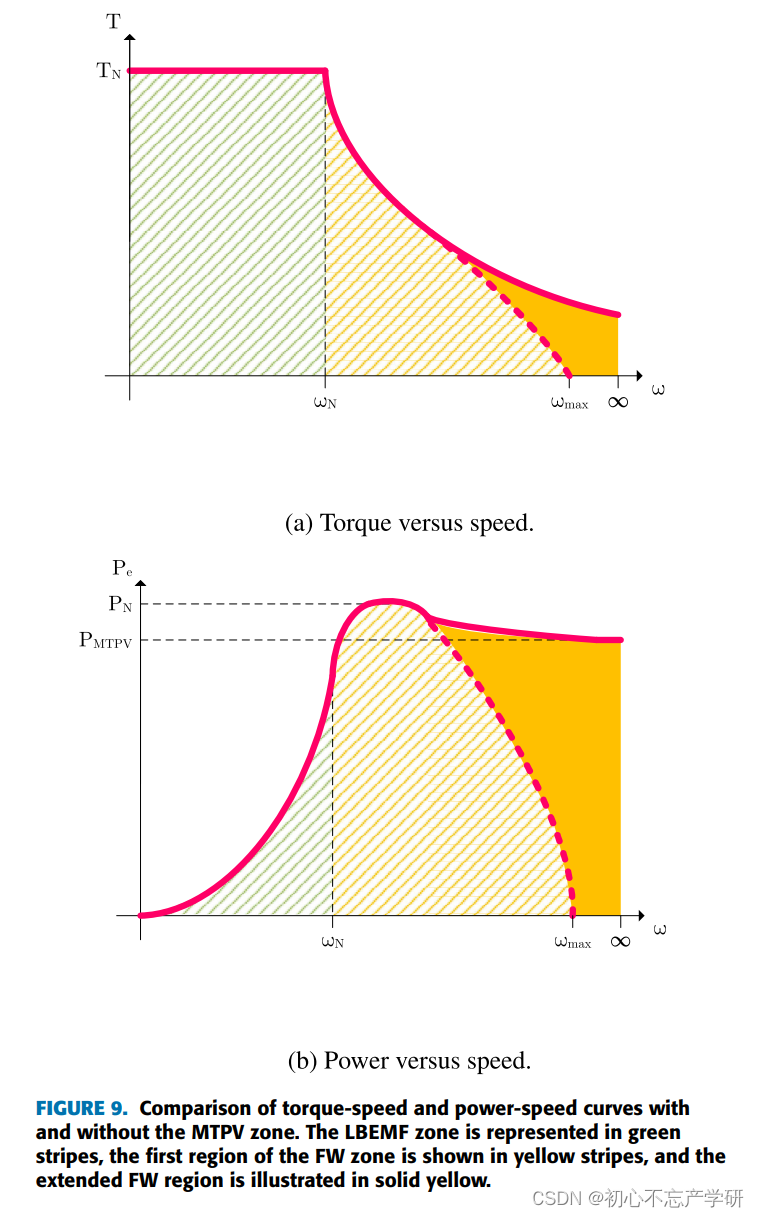

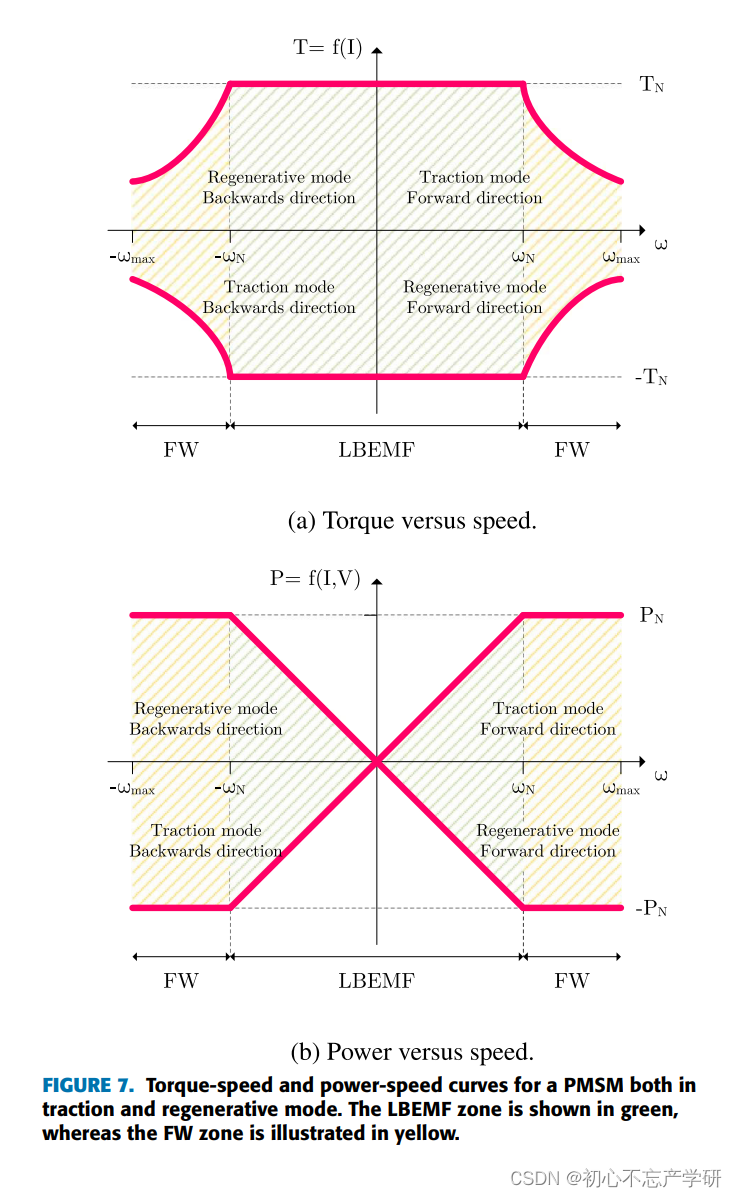

弱磁（Field Weakening）

相同点：所有电机都具有一定的弱磁能力，即可以在过载条件下降低磁场强度以防止电机过热。不同点：感应电机具有较强的弱磁能力，因为它可以通过改变定子绕组的电流来调整磁场强度。永磁电机的弱磁能力较弱，因为其磁场强度主要由永久磁铁决定，难以通过外部手段进行调节。同步磁阻电机的弱磁能力介于两者之间，但通常不如感应电机强。

需要注意的是，以上讨论基于一般情况下的电机特性，实际情况会因电机的具体设计和制造工艺等因素而有所不同。此外，电机的选择还应该结合实际应用场景和系统需求来进行综合评估。

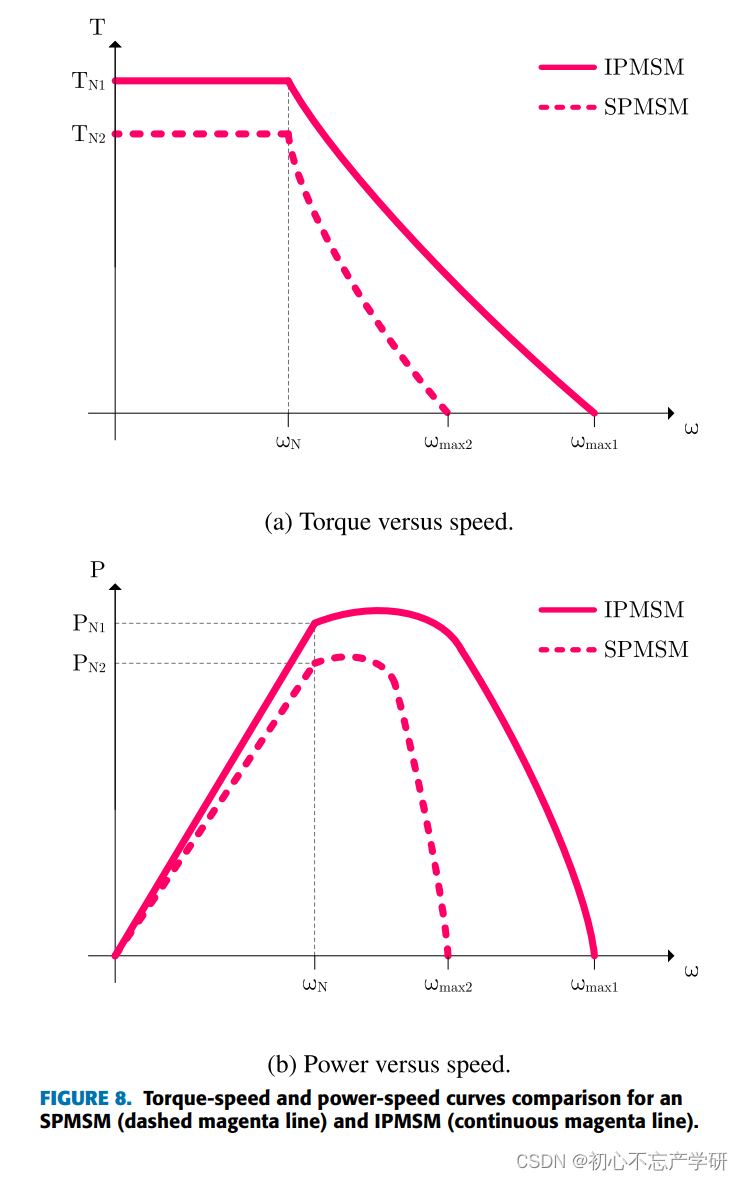

SPMSM（Surface-Mounted Permanent Magnet Synchronous Motor）和IPMSM（Interior Permanent Magnet Synchronous Motor）都是永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）的不同类型。它们的主要区别在于永磁体的位置和结构设计。以下是它们的相同点和不同点：

都属于永磁同步电机类别，具有相同的旋转原理和基本电磁特性。都有较高的效率和功率密度。都适合高速运转，且在恒速运行时表现出色。都可以采用矢量控制等先进的控制策略进行调速。

永磁体位置：SPMSM的永磁体安装在外表面，而IPMSM的永磁体嵌入到转子内部。

结构稳定性：IPMSM的结构更加稳定，因为永磁体位于转子内部，受机械应力的影响较小。

动态性能：IPMSM通常具有更好的动态性能，因为其转子质量分布更为均匀，转动惯量小。

温度稳定性：IPMSM的温度稳定性更好，因为永磁体远离高温的定子绕组。

磁路结构：SPMSM的磁路结构简单，而IPMSM的磁路结构较为复杂。

制造成本：一般来说，IPMSM的制造成本高于SPMSM，因为其加工难度较大。

应用场景：SPMSM更适合轻负载、高速应用，而IPMSM则广泛应用于电动汽车、工业伺服等领域。总结来说，SPMSM和IPMSM在很多方面都有相似之处，但在永磁体位置、结构稳定性、动态性能等方面存在显著差异，因此在选择时需要根据具体的应用需求和性能要求进行权衡。

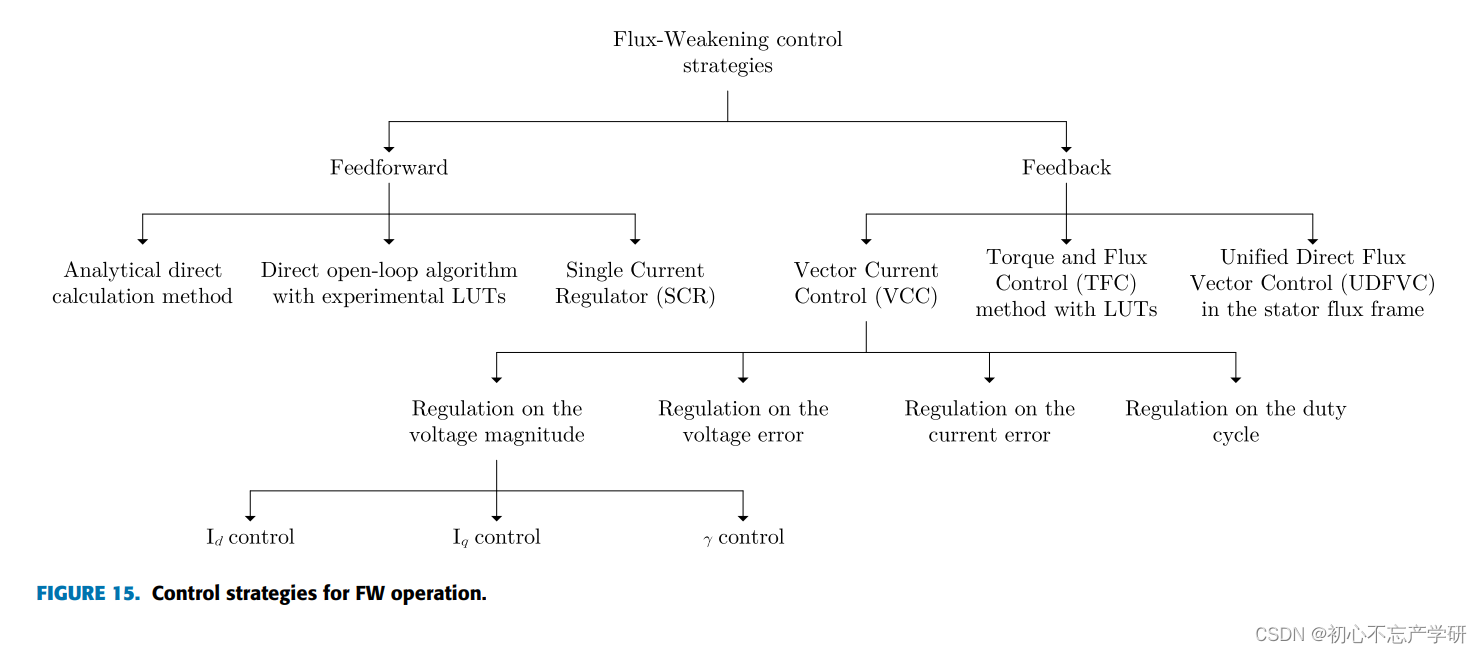

这张图片展示了几种常见的弱磁控制策略，用于控制电机的磁通减弱。以下是对这些策略的简要概述：

前馈：前馈控制它使用电机模型或其他相关信息来预估未来的磁通变化，并据此调整控制器的输入。这种方法依赖于准确的模型和实时数据，以确保有效的磁通减弱。

扭矩和磁通控制（TFC）：这种策略将电机的转矩和磁通分别作为独立的控制变量，通过调节这两个变量来实现磁通减弱。

分析直接计算法：这种方法利用数学分析来确定适当的控制信号，以达到所需的磁通减弱效果。它通常涉及复杂的数学模型和算法，适用于特定类型的电机。

直接开环算法：这是一种简单的控制策略，不依赖于反馈信息，而是基于预先设定的规则或经验公式来调整电机的磁通。

单电流调节器（SCR）：这种策略仅关注一个电流分量（通常是Id或Iq），并通过调节这个电流来控制电机的磁通。

矢量电流控制（VCC）：这种方法使用两个电流分量（Id和Iq）来控制电机的转矩和磁通，通常与LUTs（查找表）一起使用，以便在不同运行条件下快速调整控制参数。

调节电压误差：这种方法通过监测和纠正电压误差来调整电机的磁通，以实现磁通减弱。

调节占空比：这种方法通过调整逆变器的占空比来控制电机的磁通，常用于开关模式电源或PWM驱动的电机控制系统。

请注意，这些策略并不一定相互排斥，有时可以组合使用以获得更好的性能。选择合适的弱磁控制策略取决于电机类型、应用需求和系统的复杂程度。
