一.时域分析

  振动测试领域中，通常使用标准是ISO 10816系列标准，其要去使用有效值（RMS）来表示震动信号的能量大小，并提供一组限制值，以帮助用户评估机器的振动水平是否正常。

1.位移：

峰峰，半峰，RMS有效值，平均值（一般不太重要）；

2.单位

 位移的峰峰值（P-P）单位是μm

  速度是峰值（P）或有效值（RMS）单位是mm/sec

  加速度是峰值（P）或有效值（RMS）单位是g

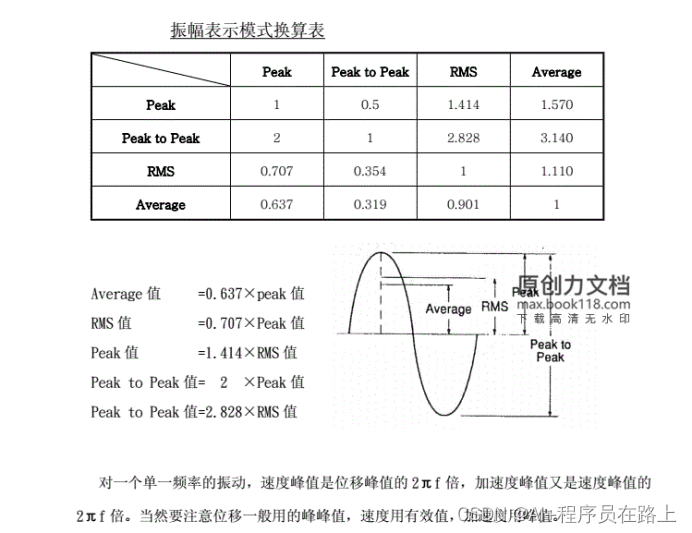

  单位换算公式：峰峰值（P-P）=2*峰值(P)=2*√2*有效值（RMS）

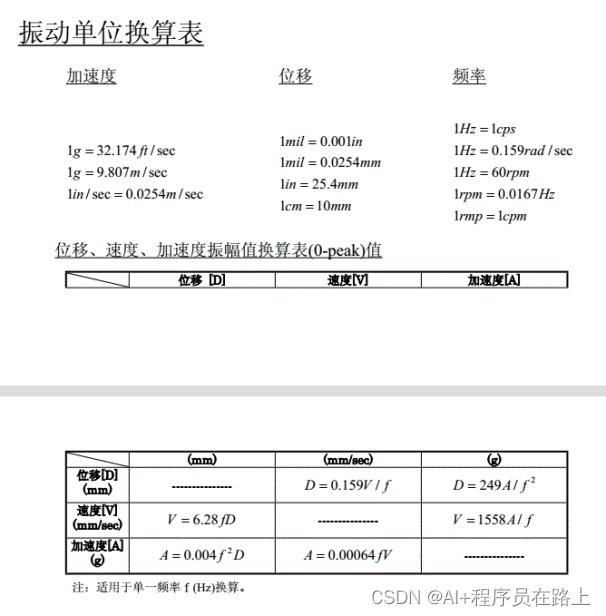

3.相互关系：

二.频域分析

1.傅里叶变换

傅立叶变换通过对信号的频率域和能量域分布的描述来揭示信号的频率域的特征，它能说明信号中含有哪些频率分量，并且能表示出信号在相应的频率处的幅度和相位。但是，傅氏变换是一种整体的全局变换，它揭示的是信号的时域和频域的全局特性，所给出的只是信号在时域和频域的统计平均结果，并不能说明其中某种频率分量出现的时刻以及其相应的变化情况。

2.傅里叶变换的核心思想

任意一个波形信号，我们都可以表述成无穷多正弦波叠加，对信号进行傅里叶分析可以将信号分解成一系列得正（余）弦。

一次FFT分析只能分析有限长度的时域信号，实际采集的信号很长，需要将因此，需要将采样时间很长的时域信号截断成一帧一帧长度的数据块，这个截取过程叫做信号截断。

信号截断分为周期截断和非周期截断，周期截断是指截断后的信号为周期信号，而非周期截断是指截断后的信号不再是周期信号，哪怕原始信号本身是周期信号。实际进行FFT分析时多数情况为非周期阶段，非周期截断往往产生能量泄露，加窗目的就是为减少能量泄露。

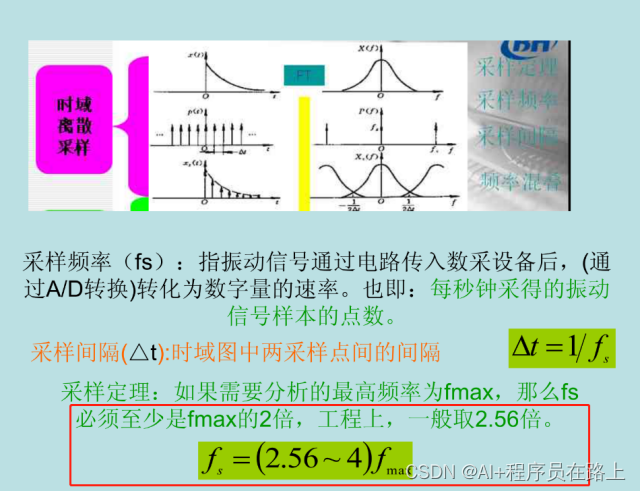

3.信号采样频率

注意：工程上f=（2.56~4）fmax

如不满足该要求，会产生频率响应的周期延拓分量互相重叠现象，即产生频率响应的混叠失真。

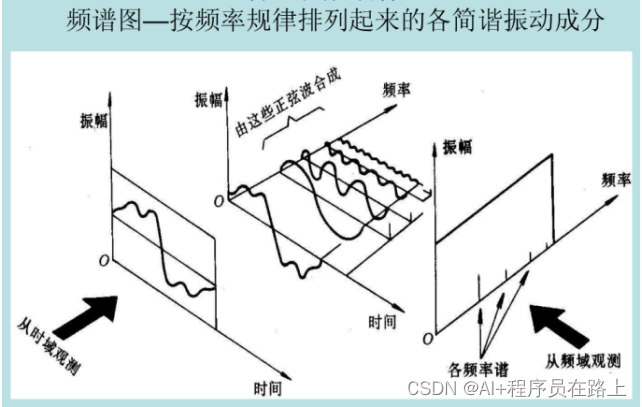

4.时频域关系图
