基础：

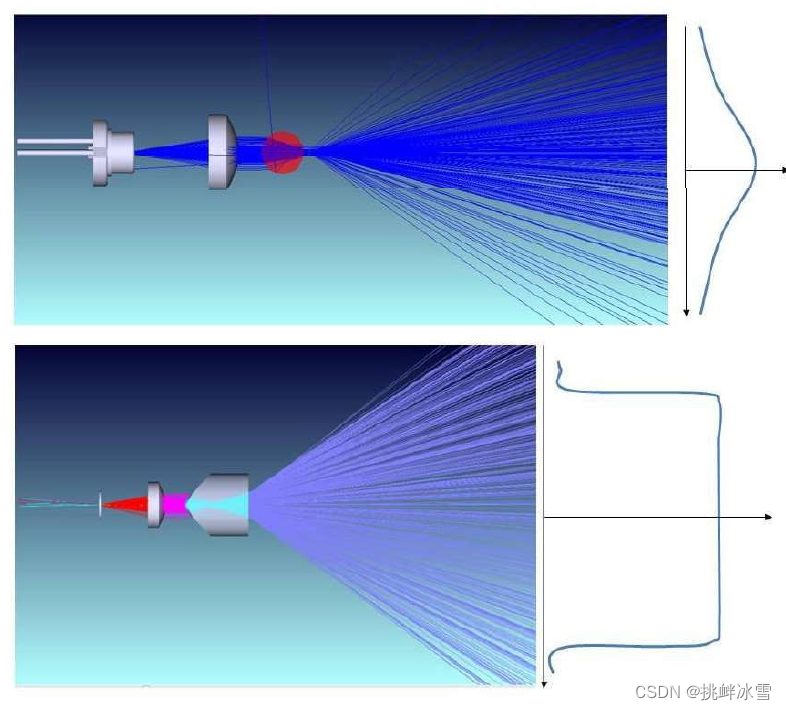

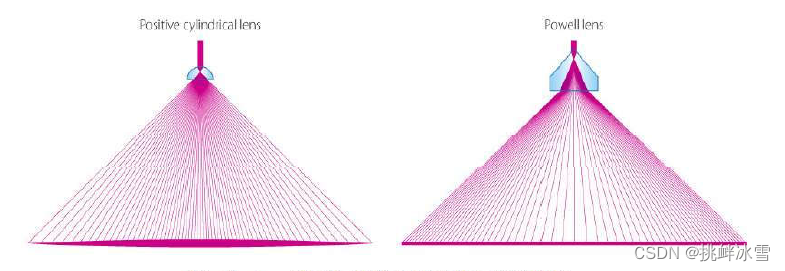

鲍威尔棱镜（Powell Lens）是一种光学划线棱镜，它使激光通过后可以形成光密度均匀、稳定性好的一条直线，与柱透镜整形相比，它能消除高斯光束的中心热点和褪色边缘分布
鲍威尔棱镜的特点是对入射光束的尺寸有严格的要求，或大或小都会影响光的均匀性

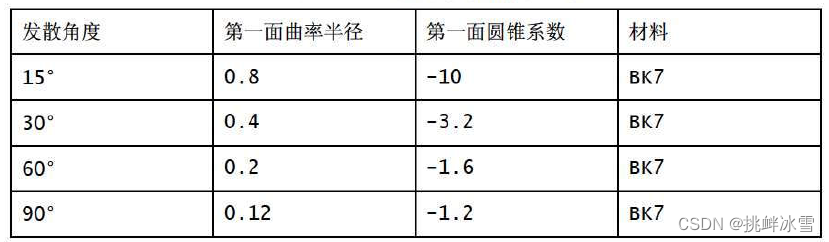

一般鲍威尔棱镜的参数
第一面目的在于使光束在像平面有好的均匀性，第二面增加光束发散角
仿真：

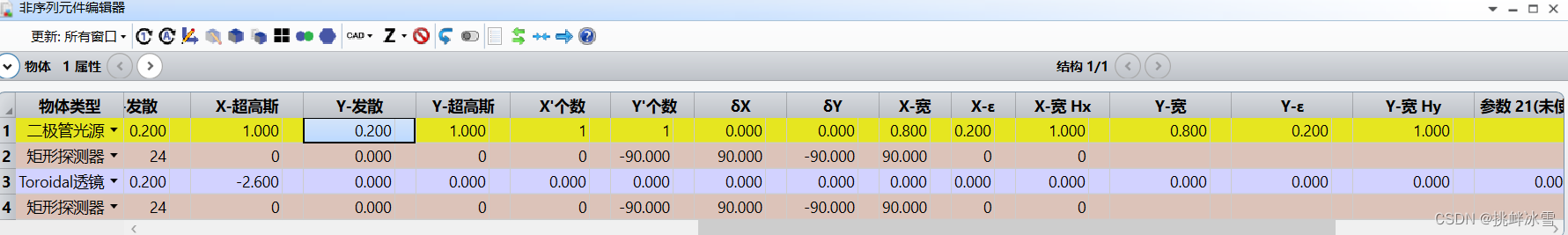

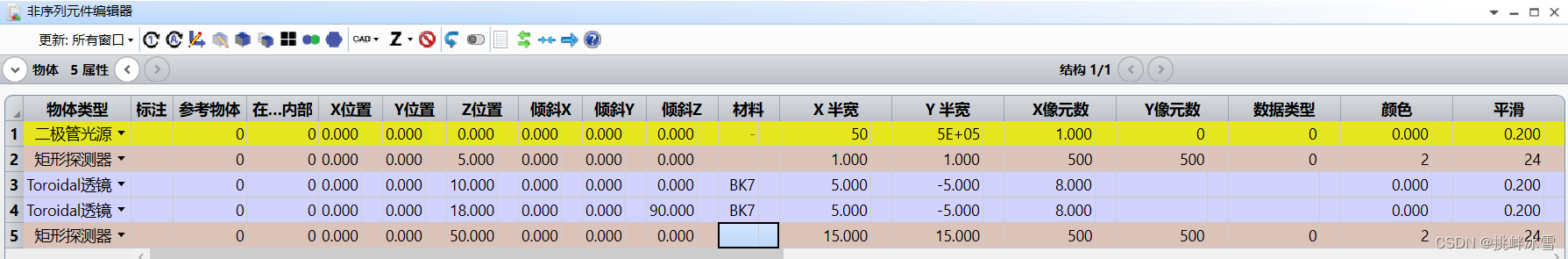

注意，x方向半宽为负数表示外形为圆柱，正值则是方形

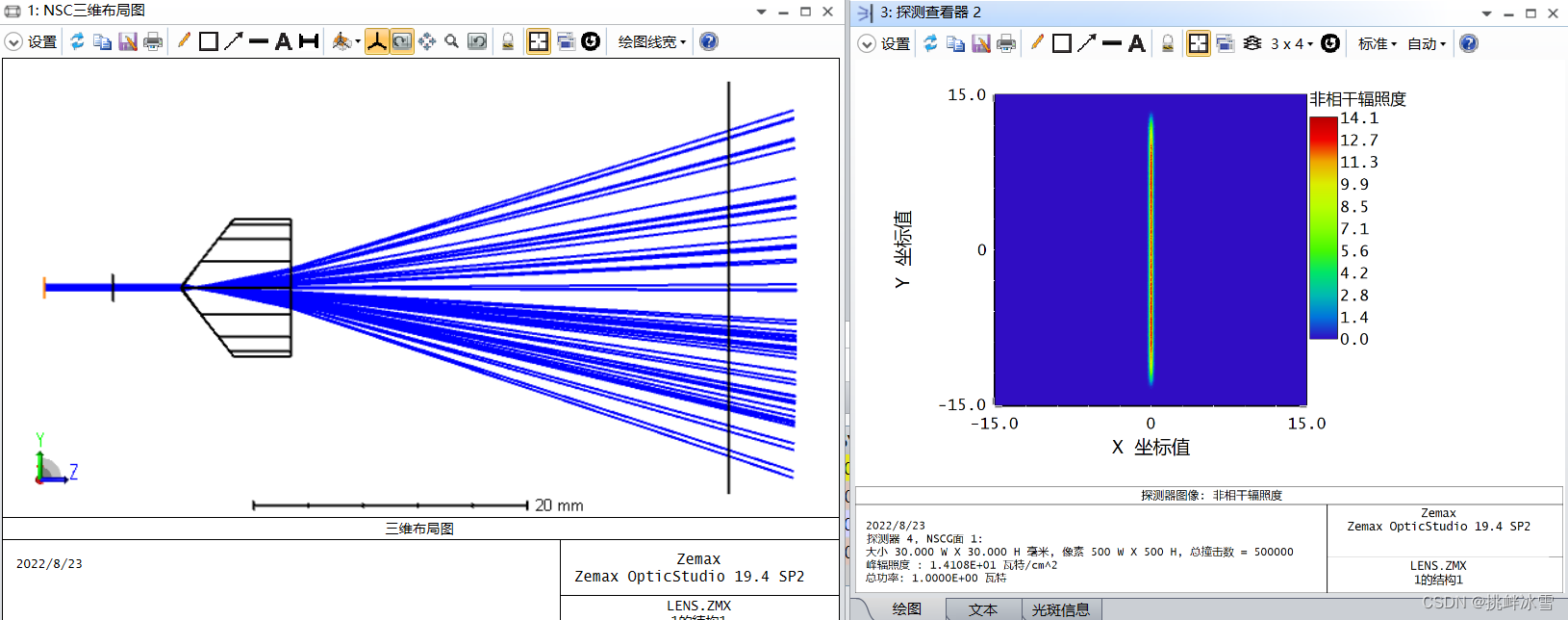

执行光线追迹之后查看探测器，二极管光源为圆形光斑，光束在x方向快速发散，y方向不变
这里我们考虑用两个鲍威尔棱镜将光束整形为方形

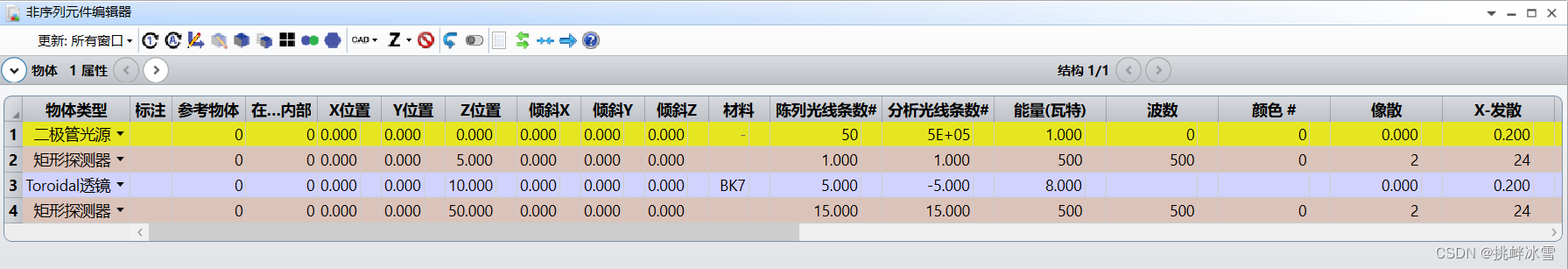

再插入一个透镜，z轴倾斜90，新加棱镜圆锥系数为-2，其余相同

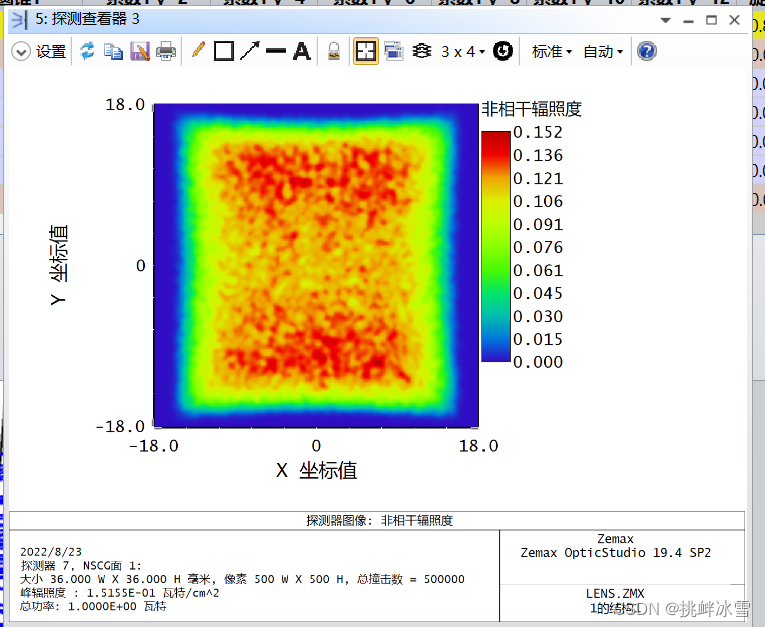

再追迹，平滑设为15，可以发现光斑有些畸变
第一个棱镜的厚度越小，畸变就相对小一点

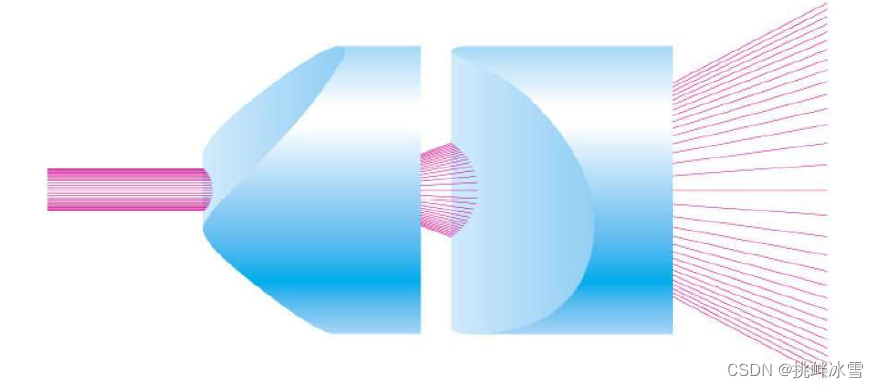

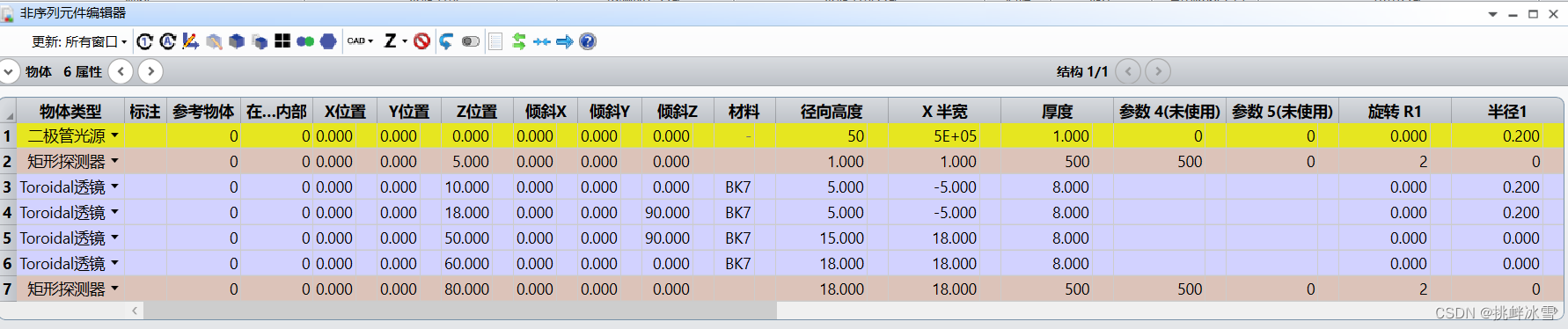

要想压缩光束并保持光斑形状和均匀性，可以采用双柱面镜准直。为保证均匀性，不要求光束准直的很好，发散角压缩到一定程度就可以了

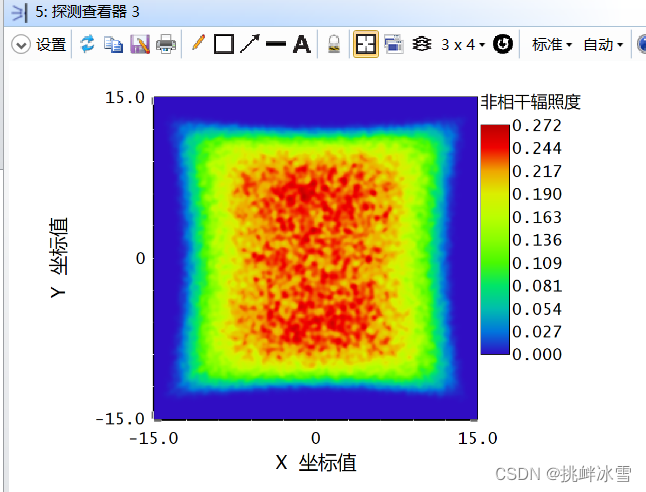

执行追迹，把平滑设到24
双柱面棱镜有时并不实用，因为装配时存在放置问题，一旦偏差就有可能使结果变得很差
