一、六脚自锁开关介绍
1、定义：六脚自锁开关，也被称为双刀双掷开关，具有六个引脚，通常分为两排，每排三个引脚。

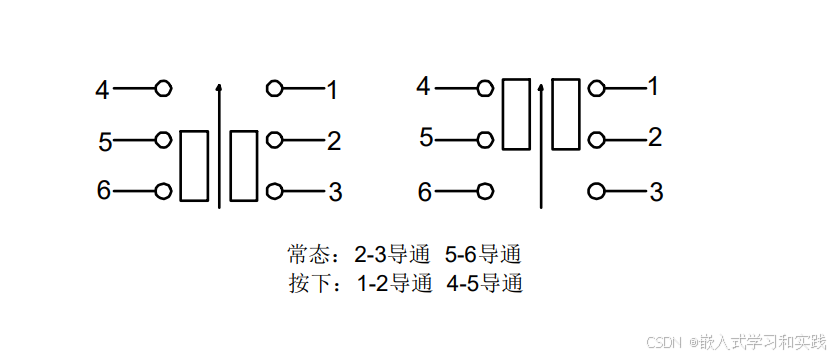

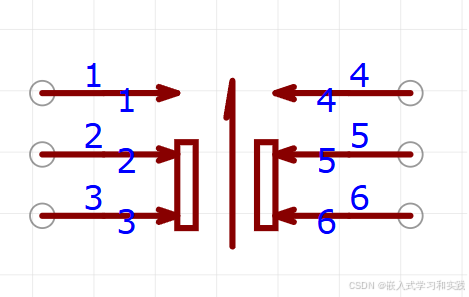

2、引脚结构：六脚自锁开关的引脚排列方式使其具有两个独立的单刀双掷开关功能。每排引脚中间的一个是公共端，对应其左右两个脚分别是一个常开一个常闭。另外一排的引脚排列与这一排相同，常开对常开，公共点对公共点，常闭对常闭。这两组是完全独立的，除非在PCB上将它们连接起来。

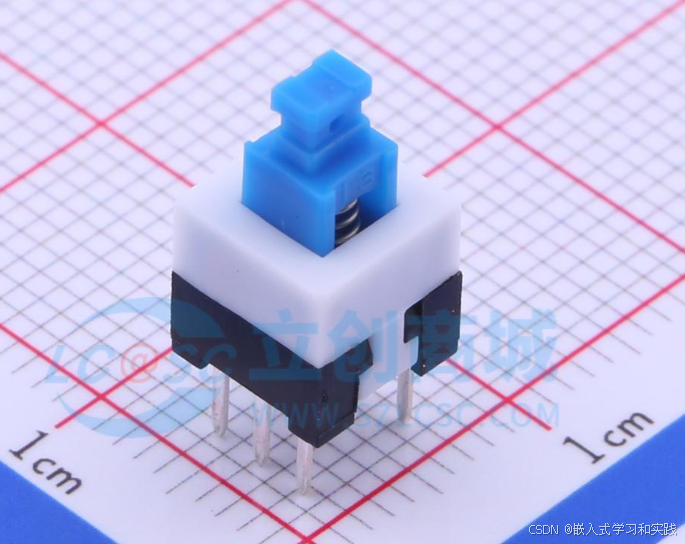

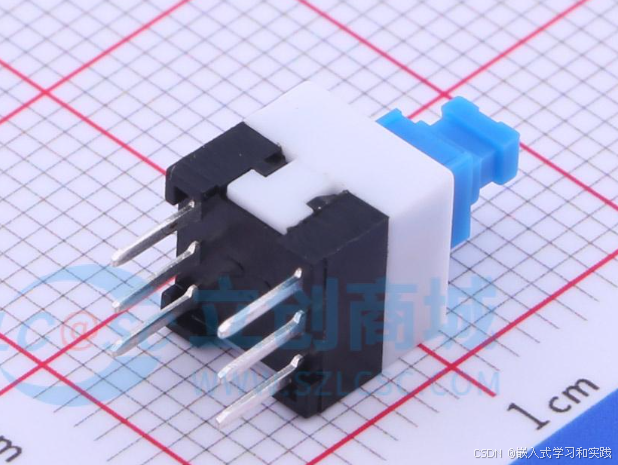

以 立创商城的 XKB Connection(中国星坤) 型号 XKB7070-Z 为例。
二、六脚自锁开关使用方法
1、测量与判断
在电路焊接前，使用万用表调至电阻档处，测量六脚自锁开关的引脚，判断哪两个引脚在开关弹起时是导通的，哪两个是断开的。
按下开关，再次测量引脚，判断哪两个引脚现在是导通的，哪两个是断开的。
2、焊接与接线
根据所需的电路功能，选择适当的引脚进行焊接。通常，可以选择一列引脚（即一个单刀双掷开关）进行使用。
将选择的引脚与电路中的其他元件进行连接。注意，要确保连接正确，避免造成电路短路或元器件损坏。
3、开关状态
六脚自锁开关有两种状态：弹起状态和按下状态。不同型号的六脚自锁开关弹起与按下的引脚连接可能有所不同，需根据实际情况确定。
4、应用场景

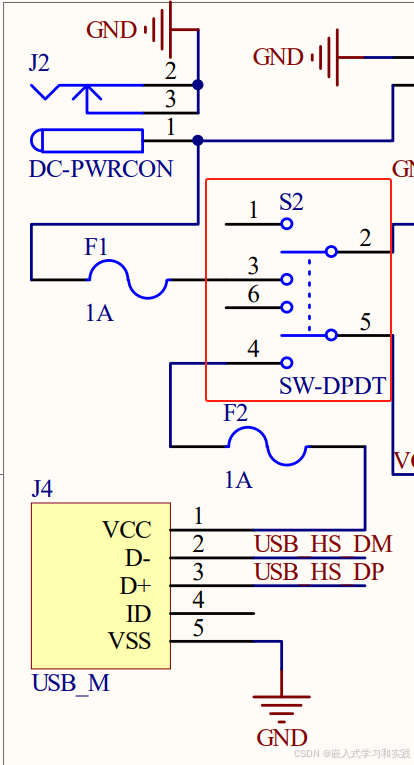

六脚自锁开关常被用作电路的总电源开关，例如与DC插座连用。此外，它还可以用于各种需要双掷开关功能的电路中，如电机正反转控制、灯光双控等。如下：
