前言

Arch Linux官方提供了专为ARM CPU使用的Arch Linux ARM根文件系统 ^[1]，而NanoPi R5S的开发商亦提供了其bootloader与内核^[2]，因此R5S能够运行Arch Linux

下面将会先烧写R5S官方提供的镜像文件(.img文件)至SD卡，接着清空SD卡上的rootfs分区, 最后再将Arch linux(.tar.gz文件)解压缩至已清空的rootfs分区

前置准备

1. 一台windows主机
2. 一台Linux主机(本例中使用虚拟机)
3. 16GB以上SD卡(本例中使用128GB的SD卡)
4. SD卡转USB转接器(若主机无SD卡插槽)

下载文件

首先需要下列文件:

1. NanoPi官方映像文件
2. Arch Linux根文件系统
3. 映像文件烧写工具Win32DiskImager

官方映像文件可以从R5S的wiki上取得，点击这里^[2]

• 本例使用rk3568-sd-debian-bullseye-minimal-6.1-arm64-.img.gz作为系统包烧写至R5S(※由于使用SD卡开机，因此请下载sd卡版本)

Arch Linux根文件系统可在其官方网站下载。请至这里^[1]点击下图链接, 下载适用于ARMv8架构CPU的版本包ArchLinuxARM-aarch64-latest.tar.gz

烧写工具win32diskimager需自行上网下载, 也可使用其他软件烧写

烧写官方系统至SD卡

1. 解压rk3568-sd-debian-bullseye-minimal-6.1-arm64-.img.gz后得到.img文件

2. 将SD卡插入windows主机(或通过USB转接器连接), 并使用烧写工具将.img文件烧写至SD卡

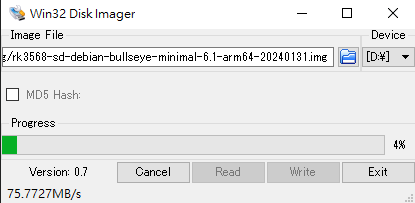

• 以Win32DiskImager为例
  (1)点击蓝色文件夹选中已解压好的.img文件
  (2)点击Device下方的倒三角形, 选中SD卡(示例中SD卡被挂载为D盘)
  (3)点击Write开始烧写(注意此步骤会抹除SD卡上的所有数据)
  (4)烧写完毕会弹出Write Successful!


此时R5S已可使用此SD卡进行开机，但开机后运行的系统是官方提供的debian11，而非Arch Linux, 因此需要替换掉SD卡中的根文件系统

替换SD卡中的根文件系统

1. 将烧写好官方系统的SD卡插入Linux主机, 用parted观察分区状况

user@user-virtual-machine:~$ sudo parted /dev/sdb print Model: SD Card Reader (scsi) Disk /dev/sdb: 128GB Sector size (logical/physical): 512B/512B Partition Table: gpt Disk Flags: Number Start End Size File system Name Flags 1 8389kB 12.6MB 4194kB uboot # bootloader 2 12.6MB 16.8MB 4194kB misc 3 16.8MB 21.0MB 4194kB dtbo # device tree 4 21.0MB 37.7MB 16.8MB resource 5 37.7MB 79.7MB 41.9MB kernel # kernal 6 79.7MB 113MB 33.6MB boot 7 113MB 147MB 33.6MB recovery 8 147MB 3569MB 3423MB ext4 rootfs # root file system 9 3569MB 7800MB 4231MB ext4 userdata

重点关注第1、3、5、8这4个分区，分别为bootloader、设备树、Linux内核、根文件系统。这里第1、3、5分区不可更动，我们仅将Arch Linux根文件系统写入分区8。

2. 将ArchLinuxARM-aarch64-latest.tar.gz放至Linux主机或在Linux主机中执行以下命令直接将其下载到硬盘

wget http://os.archlinuxarm.org/os/ArchLinuxARM-aarch64-latest.tar.gz

下载完成后如下

user@user-virtual-machine:~$ ls -l total  -rw-rw-r-- 1 user user  三 1 2023 ArchLinuxARM-aarch64-latest.tar.gz # downloaded Arch linux drwxr-xr-x 2 user user 4096 三 14 05:09 Desktop drwxr-xr-x 2 user user 4096 三 14 05:09 Documents . . .

3. 挂载SD卡并且清空rootfs分区(即上述分区8)

user@user-virtual-machine:~$ lsblk # 列出分区 NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT . . └─sda5 8:5 0 19.5G 0 part / sdb 8:16 1 119.1G 0 disk . . . ├─sdb6 8:22 1 32M 0 part ├─sdb7 8:23 1 32M 0 part ├─sdb8 8:24 1 3.2G 0 part # (此sdb8为rootfs分区) └─sdb9 8:25 1 4G 0 part . .

接着挂载SD卡的rootfs分区，并将分区内的数据移除

user@user-virtual-machine:~$ sudo mount /dev/sdb8 /mnt # 挂载rootfs分区至/mnt目录 user@user-virtual-machine:~$ sudo rm -rf /mnt/* # 清空rootfs分区

4. 切换至root, 将Arch Linux根文件系统安装到rootfs分区(必须使用root身分执行, 不可在其他用户身分下通过sudo执行)

user@user-virtual-machine:/home$ su - root@user-virtual-machine:~$ cd ~user root@user-virtual-machine:/home/user$ bsdtar -xpf ArchLinuxARM-aarch64-latest.tar.gz -C /mnt #提取arch linux至rootfs分区

※注意bsdtar命令中的-p选项，它让被我们提取出来的文件能够保留原来的权限与属性(permission, extended attributes and ACLs)

完成后卸载并退出SD卡

root@user-virtual-machine:/home/user$ umount /dev/sdb8 # 卸载SD卡

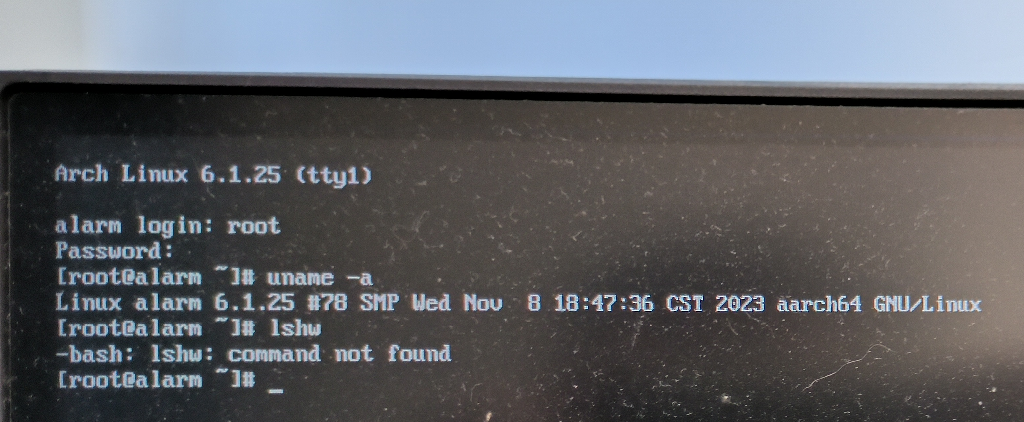

5. 将SD卡插入R5S并上电，输入帐号密码进入系统

   (根据官方提供的信息^[1], 一般账户的账号密码皆为alarm, root账户密码为root)

总结

至此，我们成功在NanoPi R5S上运行了Arch Linux, 过程中仅仅对已烧写好官方系统的SD卡进行修改，将其中rootfs分区的数据清空并替换成Arch Linux根文件系统
