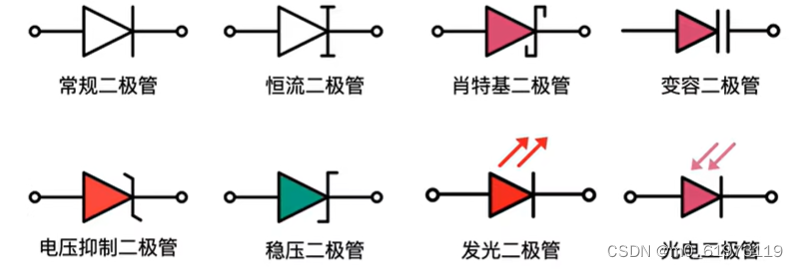

9种常见二极管

大家好，欢迎来到IT知识分享网。

目录

1、恒流二极管

2、二极管

3、肖特基二极管

4、快恢复二极管

5、瞬态电压抑制二极管（TVS）

6、稳压二极管

7、发光二极管

8、发电二极管

9、变容二极管

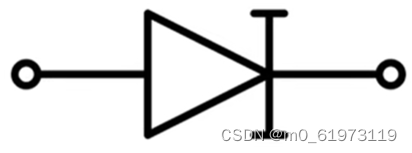

1、恒流二极管

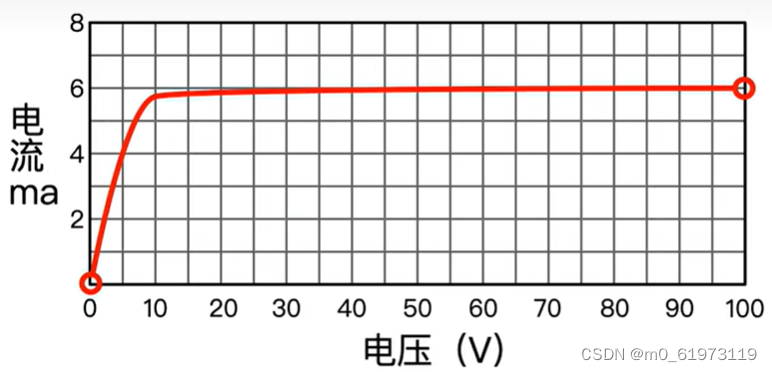

恒流二极管其特性曲线如下所示，随着电压的增大，恒流二极管可以维持电路种电流相等。

2、二极管

其正向导通电压一般是0.7V

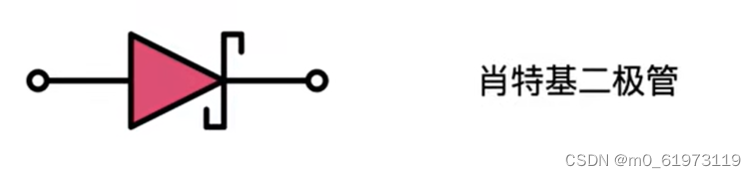

3、肖特基二极管

当我们在二极管两侧加入一个反向电压，理论上应该是马上截止，但是实际上有一个很短的反向恢复电流，他又一个反向恢复时间，虽然很短，但是存在。所以肖特基二极管的开关闭合速度会更快，并且其正向导通电压一般约为0.3-0.4V

4、快恢复二极管

肖特基二极管的反向恢复时间是10ns，快恢复的反向恢复时间是100ns，但是肖特基二极管的结构是有N区和金属结合，肖特基结比较薄，所以其能承受的最大反向电压是100V，而快恢复电压能承受的最大反向电压是1000V，所以他们两者适用的场景不一样。

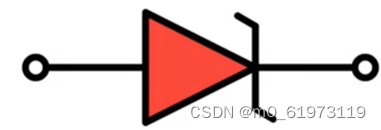

5、瞬态电压抑制二极管（TVS）

反向偏置工作

6、稳压二极管

7、发光二极管

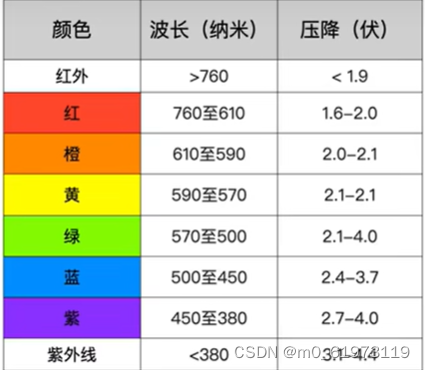

它可以将电能转换成光能，其正向导通压降在2-3V，根据颜色的不同其正向导通压降也不一样。led光波长越短能量越高压降越高，遥控器用的红外就很省电，同时充电器指示灯为什么绝大多数都是红色充电绿色充满，这就是因为其导通电压不同的问题。

8、发电二极管

可以将光能转换成电能

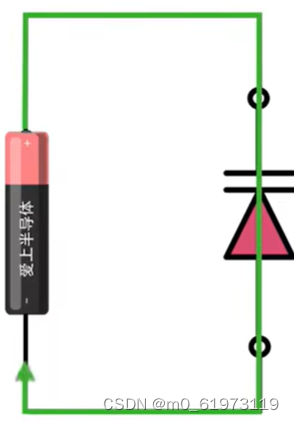

9、变容二极管

他是通过控制PN结 耗尽层的厚度 来控制二极管电容的大小
