电源啸叫的原因和解决手段

大家好，欢迎来到IT知识分享网。

从上篇BUCK大家知道咱们设计的是进入36-48V电池端输入，输出要5V 3A

首先咱们常用的电路是异步buck，关于同步buck就不赘述了，还是看上一篇文档，咱们针对不同的问题分析

首先是定位buck芯片导致啸叫，大家首先要判断是电感/电容/电阻啸叫？

啸叫为什么能被我们听到，说白了这个频率在20-20KhZ的频段我们都能听见，只要频率范围不在我们听觉范围我们是听不见的，一般开关电源频率谐波含量均不会引起较大的噪声，只是在电源稳定的情况下，一般情况下只会有电感振动，不管是电感电容电阻振动我们都需要解决。

引起的原因有哪些呢？

1.地平面太小，电感线径太细；

2.DC/DC的占空比没有调节到很稳定；

3.可能是磁芯的磁滞伸缩引起的；

4.自激震荡，电流上升速度太快；

5.分布电感和电容引起的震荡；

6.感值偏差太大

等等上述原因，目前遇到的原因有这些，其他的设计中暂时还没有发现其他原因，若是有其他原因后期补上，欢迎大家留言评论，还会有哪些原因会引起啸叫？

按照个人思路加上这些年的总结，解决办法有如下解决思路？

1.首先在工业用品上，可以对电感浸胶；

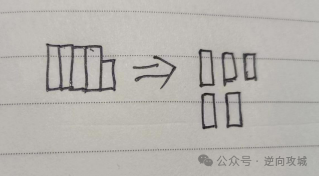

2.一般空载响，重载就不响，可以在后端加电解电容，布局不要平行空间布局

3.后端可加RC滤波，并联到后端，有的会加假性负载，但是对电源效率影响较大，暂不支持后端并联电阻上去；

4.对于可调频芯片，可以适当加大一点频率，但是有一定的损耗；

5.感量太大可加RC并联，也可以减小感量，拆减几圈电感；

6.可调频芯片调整合适的开关频率；

目前暂时有这几种解决办法，如果大家还有其他的，欢迎留言跟上。
