一、分析与说明

1.1、挖掘隐含条件，学会利用图形元素的边界线绘图。

1.2、先绘制出能够确定位置的对象，再通过“过渡对象”与“已确定位置对象”之间的关系，绘制出“过渡对象”。

1.3、如果已知一个圆与另外两个已经确定位置的对象相切，并且半径已经给定，那么首选“相切、相切、半径”方式绘制该圆。

1.4、如果已知一个圆与另外三个已经确定位置的对象相切，那么首选“相切、相切、相切”三点方式绘制该圆。

1.5、如果不知道怎么捕捉“递延切点”，看下面这个回答。

绘制两圆的各种公切圆。

20200315

二、绘制步骤

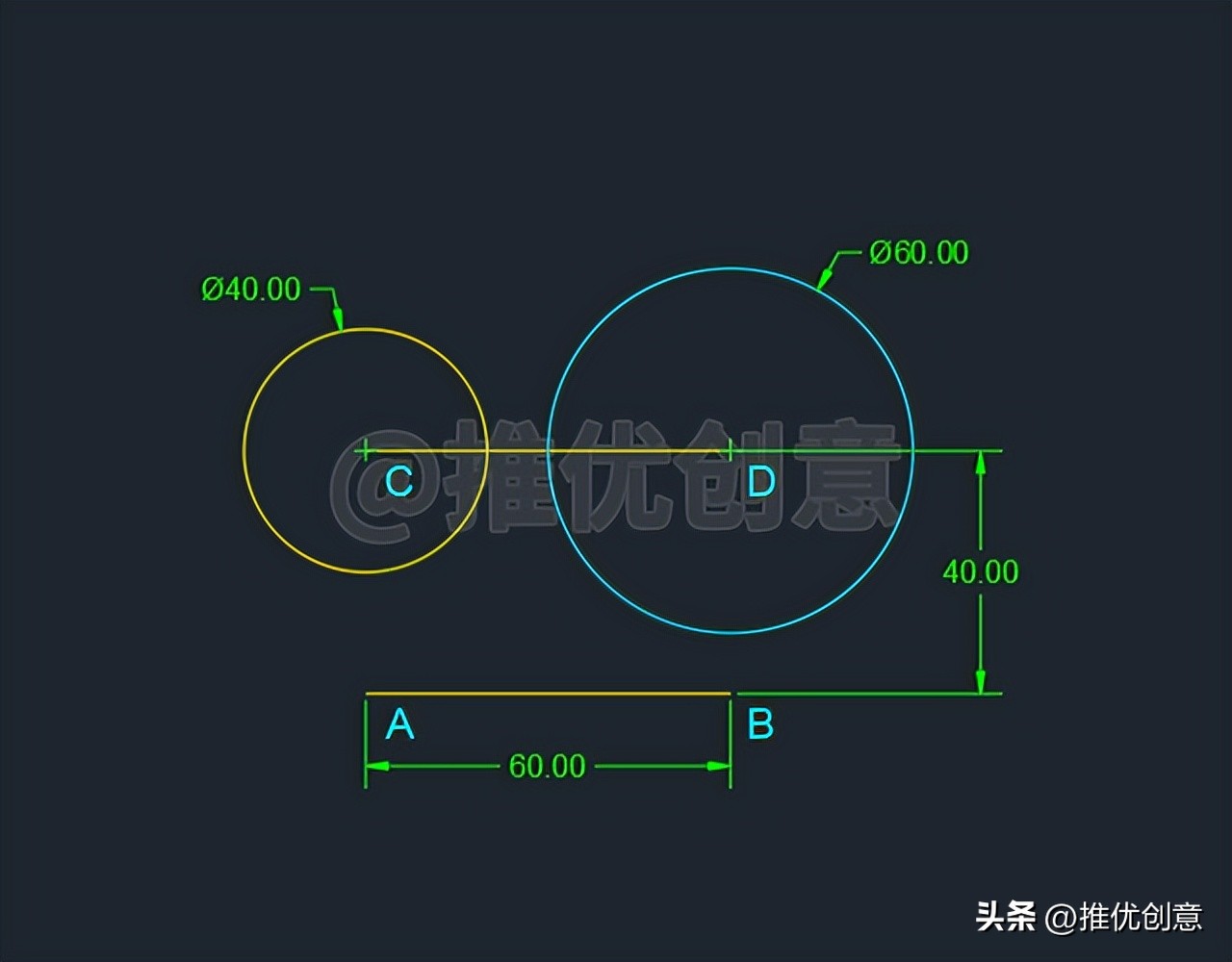

2.1、按键盘上的“F8”键，打开“正交”，命令行输入“L”后回车，启用“直线”命令，绘制一条长度为60个单位的黄色水平线段AB。

20200315_07

2.2、命令行输入“O”后回车，启用“偏移”命令，将黄色水平线段AB向上偏移40个单位，得到黄色水平线段CD。

2.3、命令行输入“C”后回车，启用“圆”命令，捕捉点C为圆心，绘制一个直径为40个单位的黄色圆C。

2.4、直接回车，再次启用“圆”命令，捕捉点D为圆心，绘制一个直径为60个单位的青色圆D。

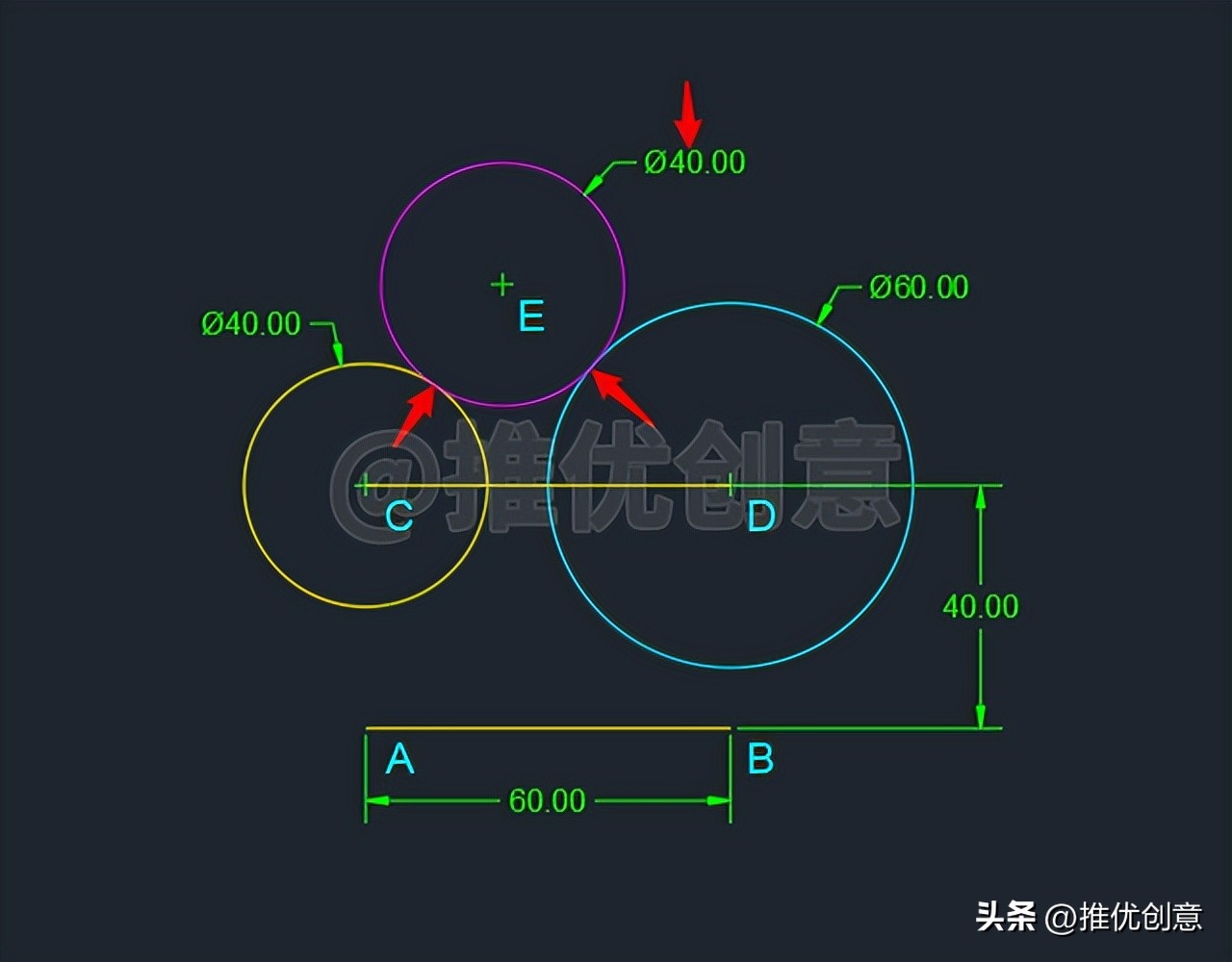

2.5、命令行输入“C”后回车，启用“圆”命令，接着输入“T”后回车，选择“相切、相切、半径”方式绘制一个红色圆E，该圆分别与黄色圆C、青色圆D相切，半径为40个单位。

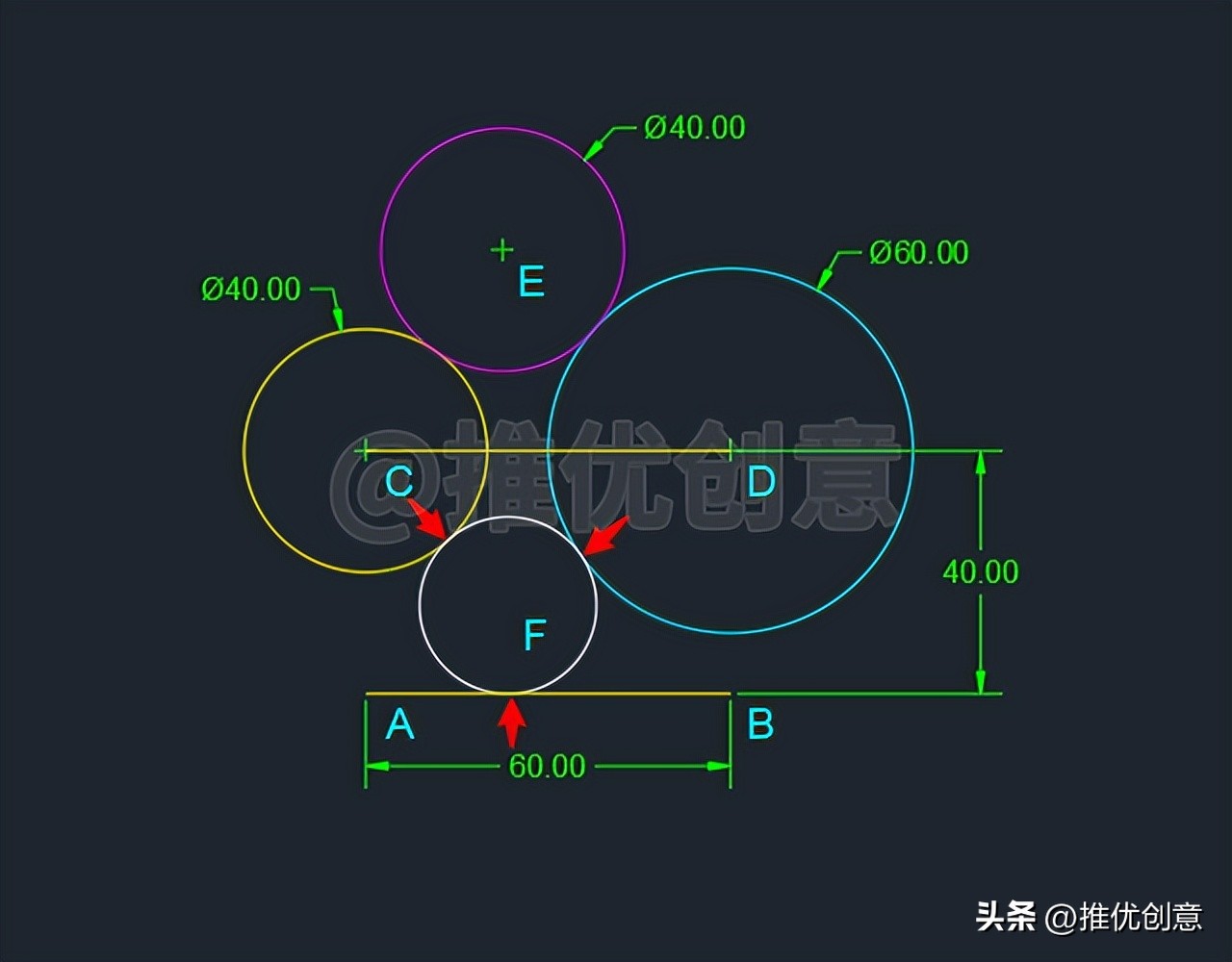

2.6、命令行输入“C”后回车，启用“圆”命令，接着输入“3P”后回车，选择三点方式绘制一个白色圆F，该圆分别与黄色圆C、黄色水平线段AB、青色圆D相切。

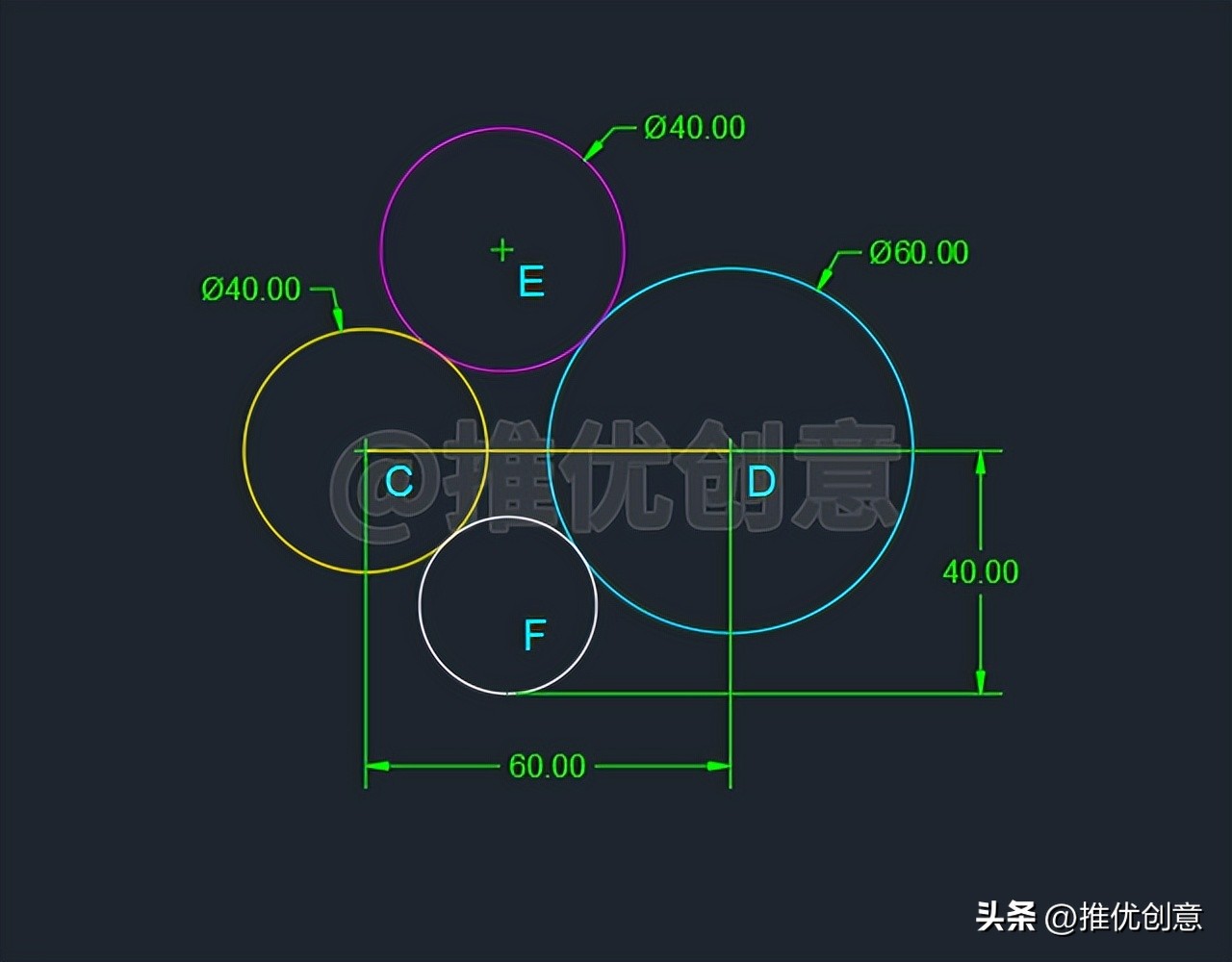

2.7、命令行输入“E”后回车，启用“删除”命令，将黄色水平线段AB删除掉，完成后如下图。

至此，整幅图绘制完毕。

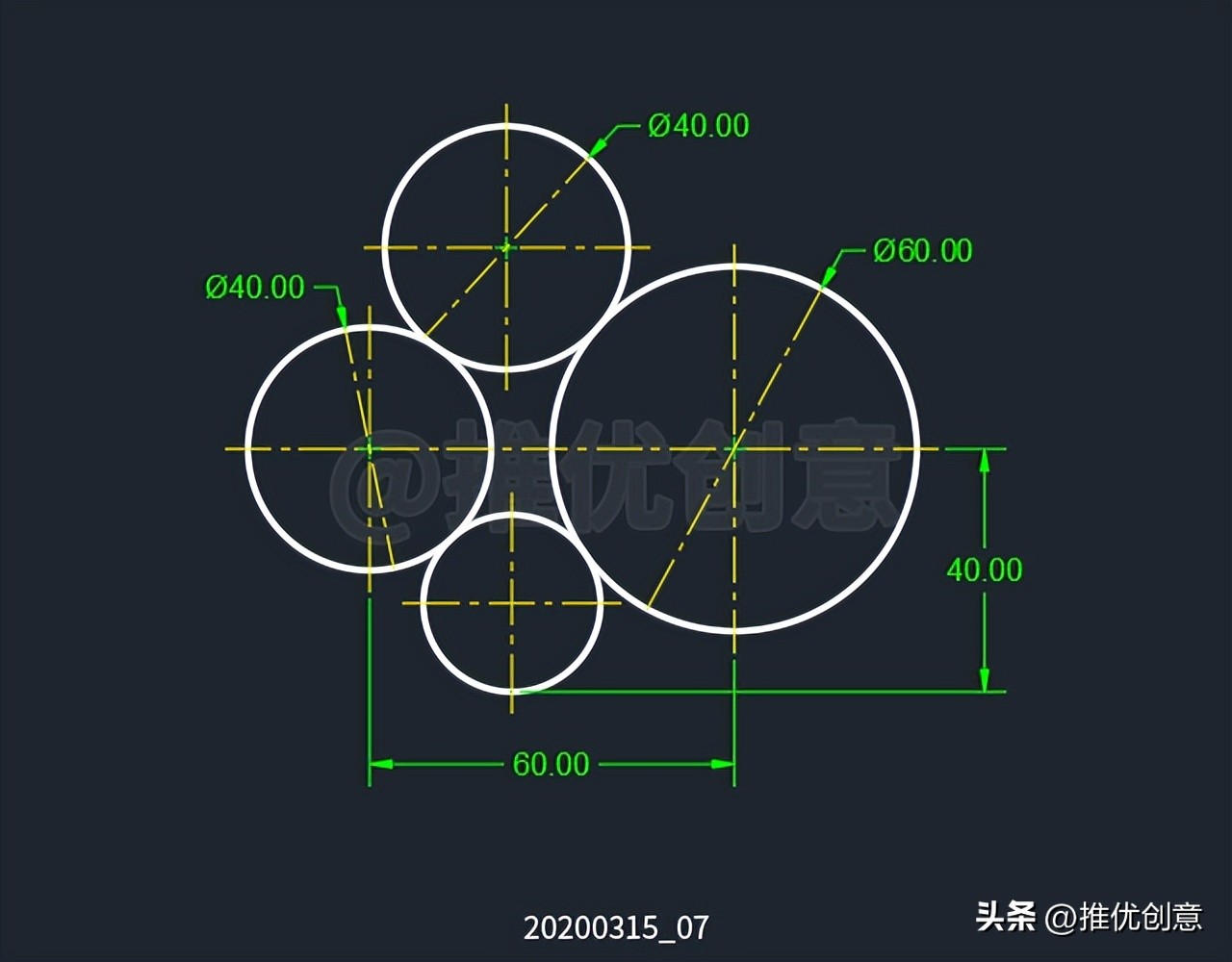

2.8、使用“图层”管理图形，标注尺寸，最终完成效果见下图。

20200315_07
