一、74LS00

1.1  简介

74LS00为四组2输入与非门芯片，实现的逻辑，管脚图和内部结构图如下：

真值表如下：

1.2  仿真测试

1.2.1  Proteus

       如图，在Proteus中74LS00每放置一次都是放置一个与非门，由于74LS00是四组2输入与非门，所以放置一个完整的74LS00由A、B、C、D四部分组成。图中与非门的输出都接到LED，可以看出输入为00、01、10时，LED亮，说明输出为1；输入为11时，LED不亮，说明输出为0，验证了真值表。

1.2.2  Multisim

与Proteus中基本相同，不再赘述。

二、74LS01

2.1  简介

74LS01是集电极开路四组2输入与非门芯片，逻辑功能与74LS00相同，不同之处在于在74LS01可直接将几个逻辑门（集电极开路门（OC门））的输出端相连。这种输出直接相连，实现输出与功能的方式称为线与,即 Y=Y1·Y2。74LS01由于具有线与功能，适用于需要多个输出端点连接在一起形成单一逻辑输出的场合。管脚图和内部结构图如下：

真值表如下：

2.2  仿真测试

由于74LS01输出端是集电极开路（Open-Collector）输出,所以74LS01使用时输出端口需要外接上拉电阻

2.2.1  Proteus

2.2.1.1  真值表验证

如图，在Proteus中74LS01每放置一次都是放置一个与非门，由于74LS01是四组2输入与非门，所以放置一个完整的74LS01由A、B、C、D四部分组成。图中与非门的输出都接到LED，可以看出输入为00、01、10时，LED亮，说明输出为1；输入为11时，LED不亮，说明输出为0，验证了真值表。（注意：与74LS00不同，74LS01在输出端需要外接一个上拉电阻）

2.2.1.2  线与功能验证

将几个OC门的输出端连在一起，上拉电阻R1及电源Vcc外接。当所有OC门的输出都是高电平时，电路的总输出才为高电平，而当任一个OC门的输出为低电平时，总输出就是低电平。但这种与功能并不是由与门来实现的，而是通过输出线连接来获得的，故称为线与。普通的TTL与非门不能实现线与。

2.2.2  Multisim

2.2.2.1  真值表验证

2.2.2.2  线与功能验证

三、74LS02

3.1  简介

74LS02是四组2输入或非门芯片，实现的功能，管脚图和内部结构图如下：

真值表如下：

3.2  仿真测试

3.2.1  Proteus

如图，在Proteus中74LS02每放置一次都是放置一个或非门，由于74LS02是四组2输入或非门，所以放置一个完整的74LS02由A、B、C、D四部分组成。图中或非门的输出都接到LED，可以看出输入为11、01、10时，LED不亮，说明输出为0；输入为00时，LED不亮，说明输出为1，验证了真值表。

3.2.2  Multisim

与Proteus中基本相同，不再赘述。

四、74LS03

4.1  简介

74LS03为集电极开路输出的四组2输入与非门芯片，与74LS01略有不同，74LS03除了可以输出端相连实现线与的功能之外，还支持多路采集，管脚图和内部结构图如下：

真值表如下：

4.2  仿真测试

由于74LS03输出端是集电极开路（Open-Collector）输出,所以74LS03使用时输出端口需要外接上拉电阻

4.2.1  Proteus

4.2.1.1  真值表验证

4.2.1.2  线与功能验证

4.2.2  Multisim

4.2.2.1  真值表验证

4.2.2.2  线与功能验证

五、74LS04

5.1  简介

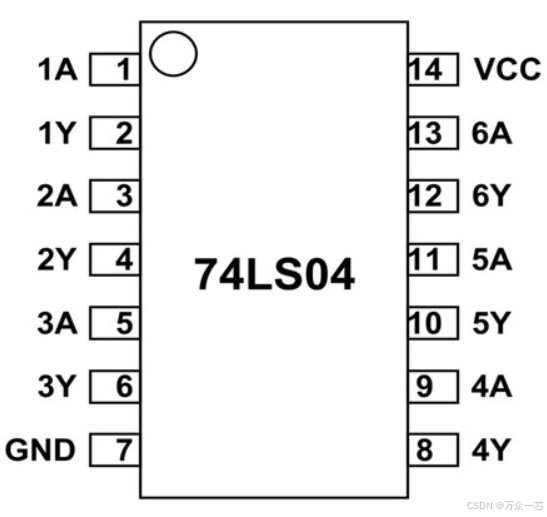

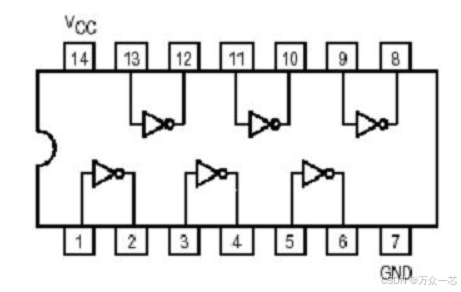

74LS04是带有6个非门的芯片，是六输入反相器，也就是有6个反相器，它的输出信号与输入信号相位相反。芯片引脚及内部结构如下：

真值表：

5.2  仿真测试

5.2.1  Proteus

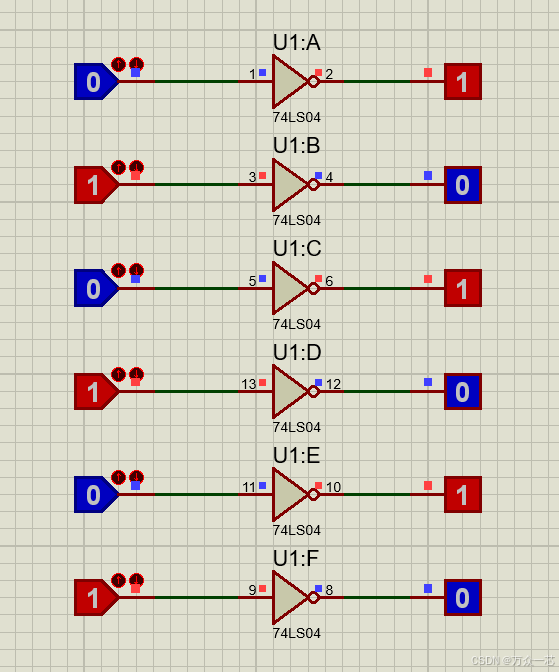

在Proteus中完整的74LS04一共由六个反相器组成，可以看到他们独立实现逻辑功能，互不影响

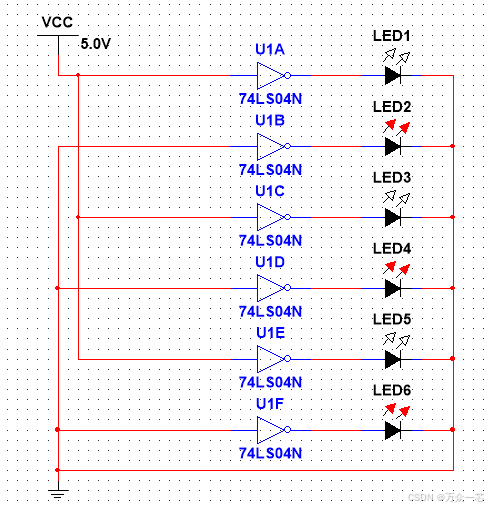

5.2.2  Multisim

六、74LS05

6.1  简介

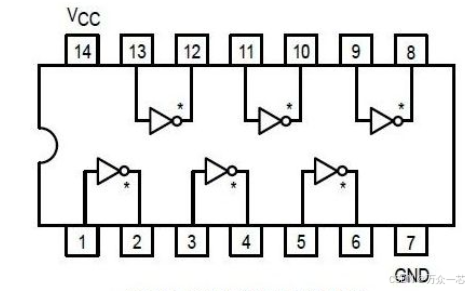

74ls05为集电极开路输出的六组反向器，芯片管脚及内部结构如下：

6.2  仿真测试

6.2.1  Proteus

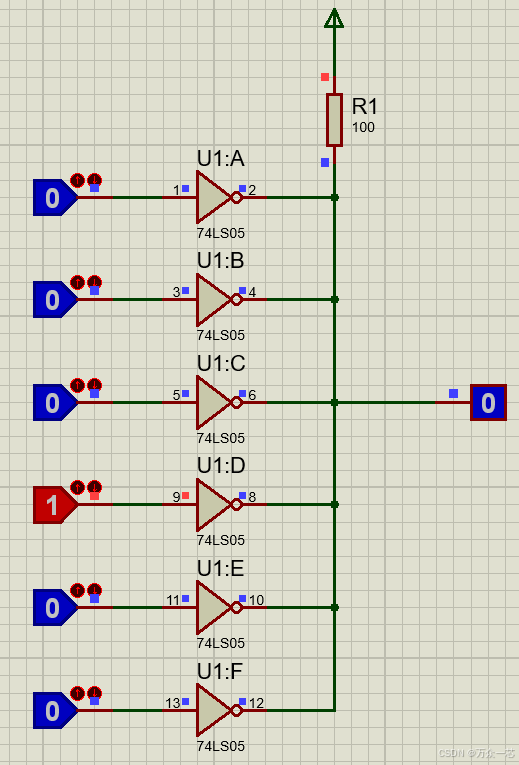

线与功能：

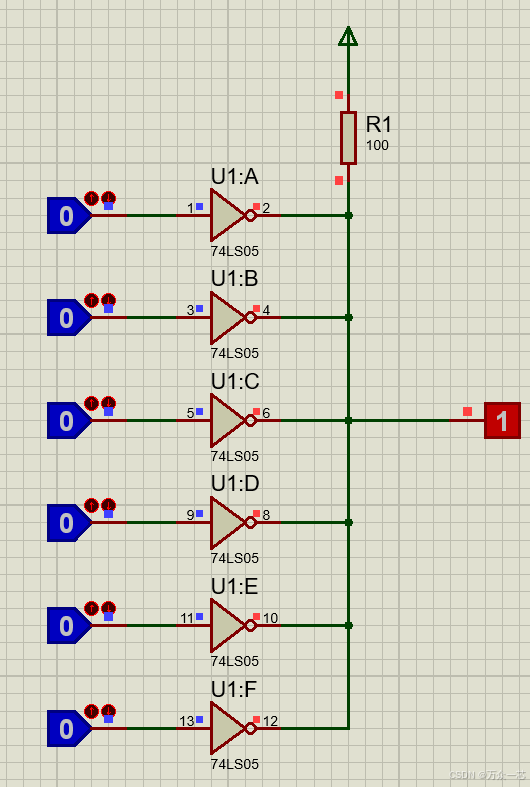

输入都为0是输出才为一，任意输入为1，输出为零

6.2.2  Multisim

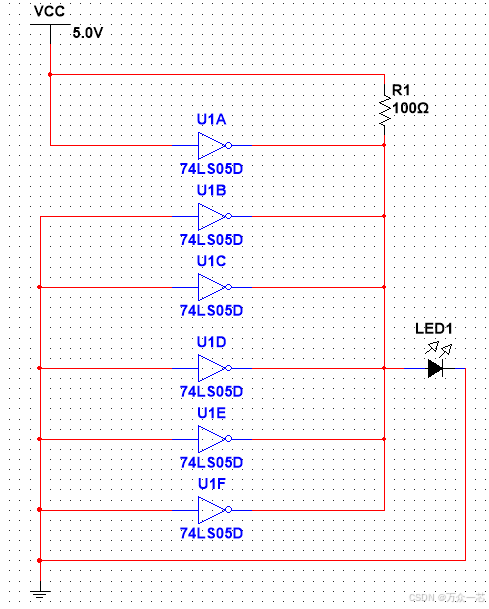

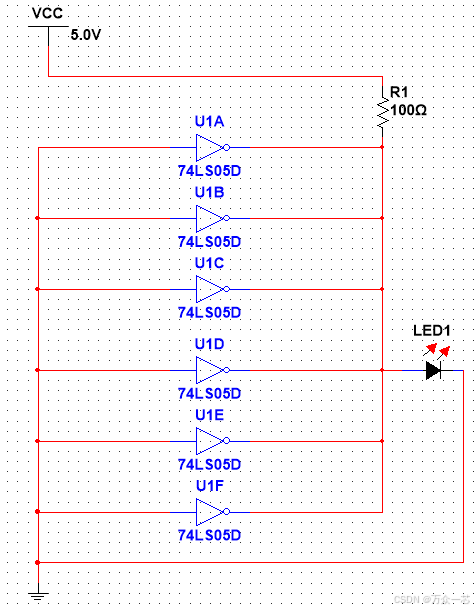

线与功能：

与Proteus中相同不再赘述

文中用到的Proteus仿真常用器件及图示总结详见另一篇文章，为方便大家查看链接附上74LS系列芯片介绍讲解以及在Proteus和Multisim中的使用

持续更新中……
