学好51单片机，做到举一反三，先要了解其硬件结构，本次将介绍51单片机的硬件结构和引脚功能。
一、8051单片机的硬件结构

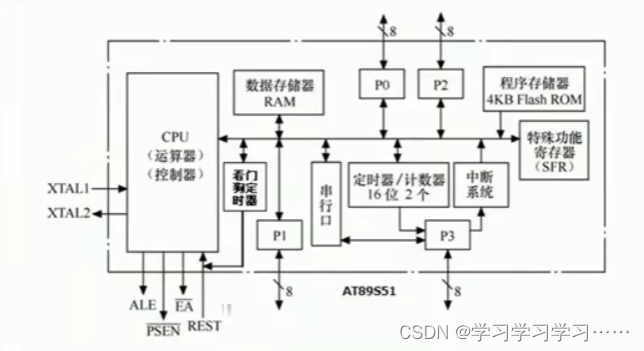

1.89S51单片机的片内结构（就是传统的微机结构）

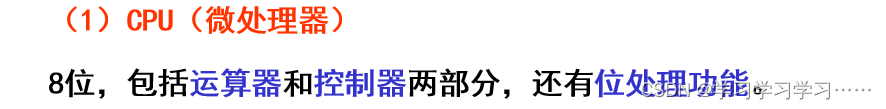

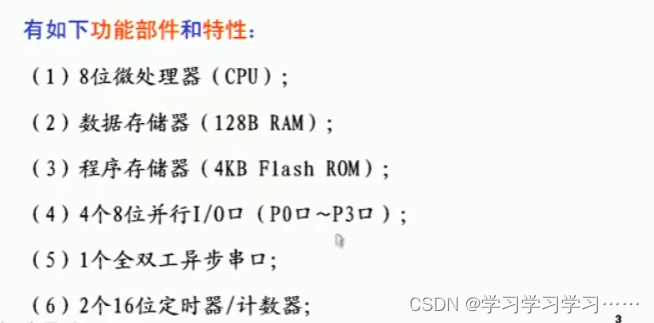

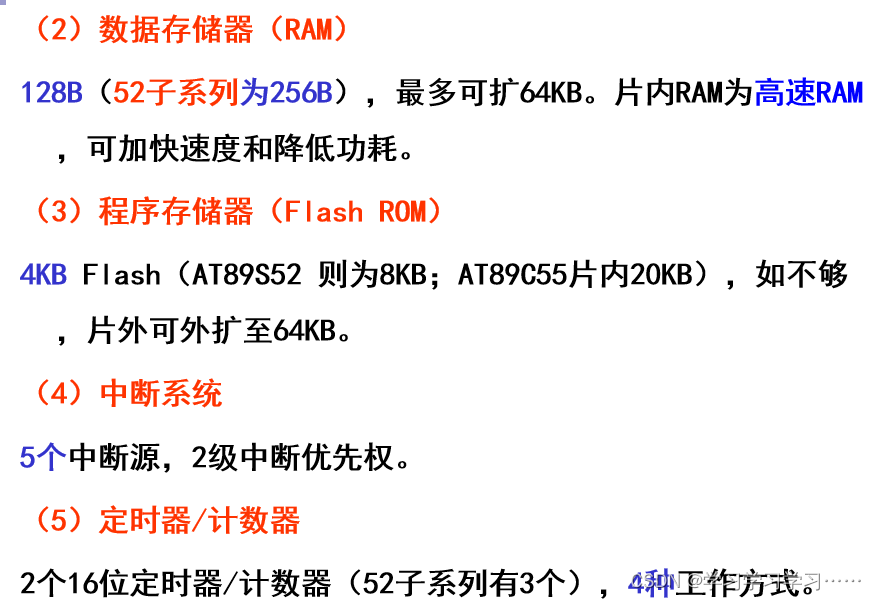

单片机的三要素：CPU、存储器、I/O口
名词解释：
全双工的异步串口：一个单片机的输入连到另一个单片机的输出，对面的单片机的输出连到这个单片机的输入，他俩同时进行串行通信，这叫全双工，不能同时叫半双工，只能往一个方向叫单工。
异步：是收发双方没有一个同步的时钟，是双方各自的时钟频率相近，进而实现收发
看门狗定时器：当系统的软件跑飞或者进入死循环的时候，它能发出复位信号使单片机复位，从零地址开始执行程序
中断源：所谓中断源就是能够提出中断申请的事件，有两个外中断、两个定时器中断、以及I/O口就收发送的中断
中断向量：由于中断源申请中断的时候，要跳转的中断服务程序，中断向量就是中断服务程序的入口

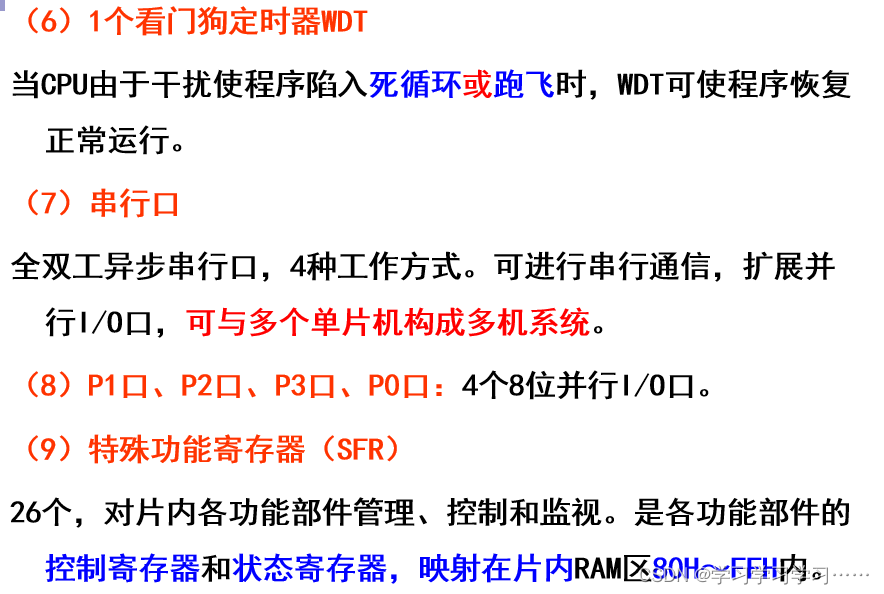

特殊功能寄存器：实际上就是片内各个部件的状态寄存器和控制寄存器。
2.89S51与89C51最主要的差别
1）89S51可在线编程
2）数据指针有两个，便于访问外部RAM
3）带有看门狗计时器，抗干扰能力强
注：8051最大的特点是可以进行位处理
3.片内个结构
注：访问片内RAM和片外RAM由于使用不同的指令，所以不会发生冲突

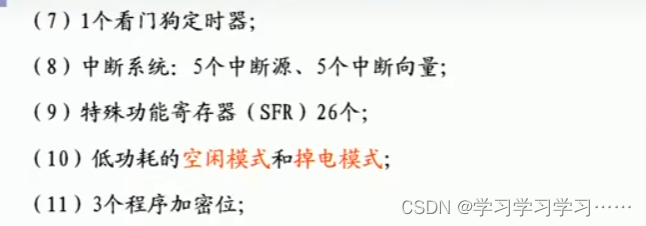

注：C51有21个特殊功能寄存器，89S51完全兼容89C51，可以直接单片机的替换
二、89S51的引脚功能（要理解这些引脚的功能）
多采用40只引脚双列直插

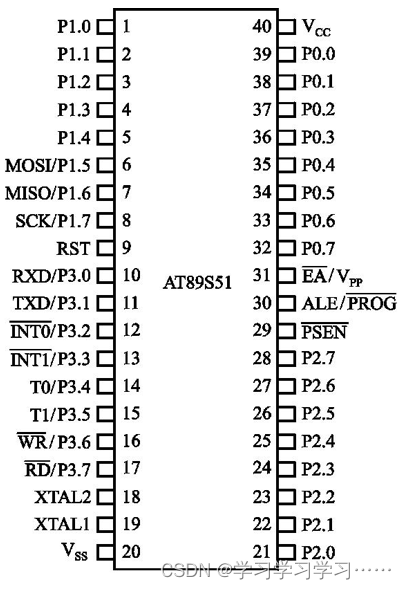

89S51引脚图：

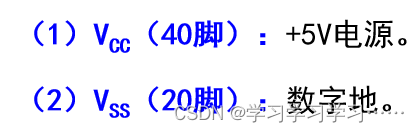

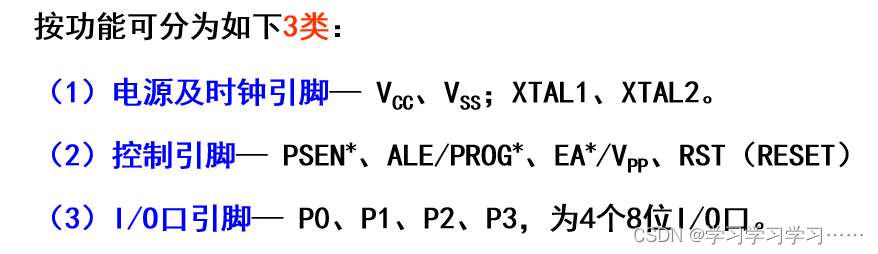

1.电源引脚
2.时钟引脚

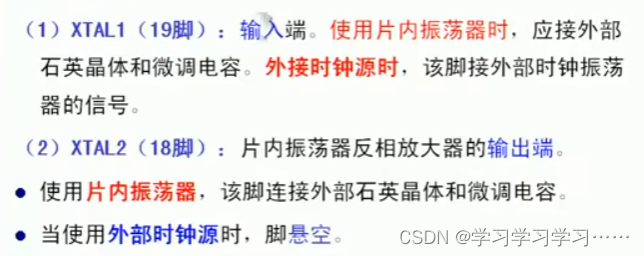

注：单片机要运行必须有一个控制信号，这个信号就是时钟信号，时钟是由振荡器产生的，片内有震荡电路，外面要接一个晶振，俩电容。外接时钟源，时钟源的输出就连19脚，18脚悬空就可以。
3.控制引脚（都是双功能的）

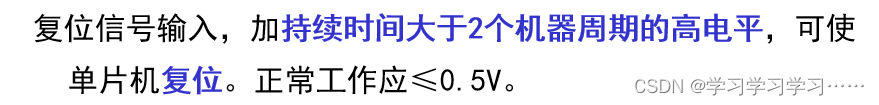

1）RST（9脚）

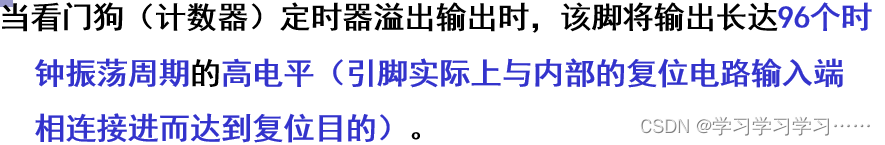

注：看门狗有对单片机复位的功能，它实际上是一个计数器，当程序正常运行时，所编的程序中都有吧看门狗清零的功能，但当程序跑飞或者陷入死循环，由于不断的计数，看门狗溢出，由于他的引脚与复位电路输入端相连，可以输出长达96个时钟的高频电压，进而实现复位，又从0地址开始执行程序，进而摆脱死循环。
总结：复位的两种情况：1）人为加电复位
2）看门狗溢出复位
2）EA*/VPP(31脚)

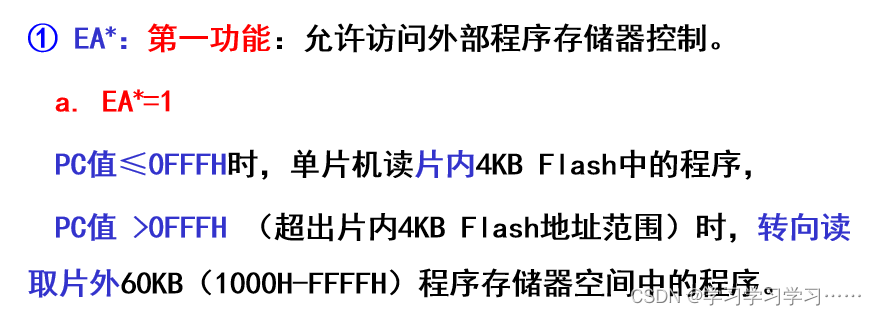

（1）第一功能 EA*
注：（1）该引脚决定访不访问片内flash
（2）1是高电平，0是低电平
EA脚接地访问的就是片外，EA接高电平根据PC指针（PC值）自动决定访问那个flash
AT89C51默认接高电平
proteus仿真可以不画时钟电路和复位电路，但实际中，一定要画
（2）第二功能 Vpp
注：要用编程器
3）ALE/PROG*(30脚)
（1）第一功能：ALE

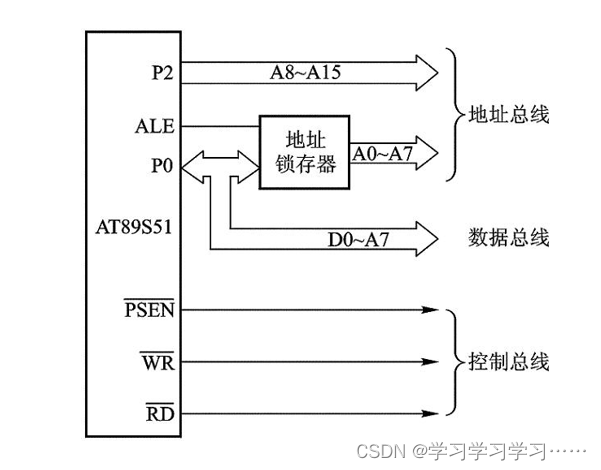

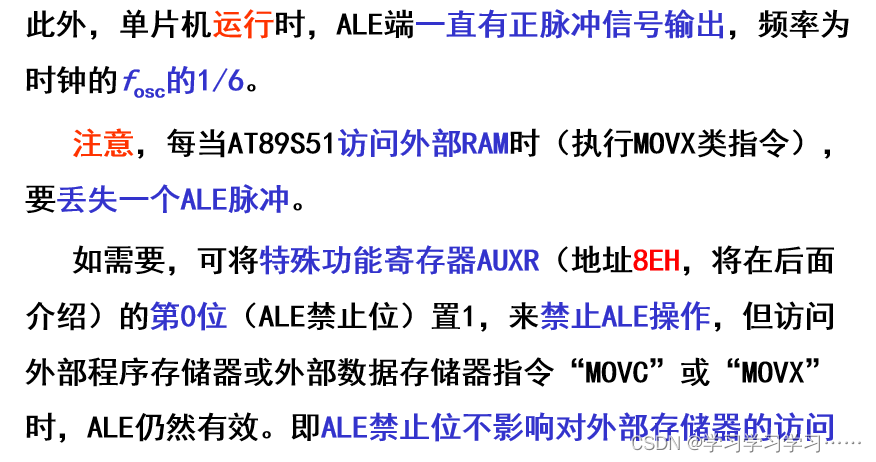

为访问外部存储器提供低8位地址锁存信号，将低8位地址锁存在地址锁存器中。如图：
ALE就是锁存控制信号
注：
（2） 第二功能PROG*
对片内flash的编程脉冲输入（更新里面的flash的时候）
注：用编程器或在线编程的时候，每写入一个单元要加一个编程脉冲，编程脉冲加到此引脚上。
4）PSEN*（29脚）
片外程序存储器读的信号，低电平有效

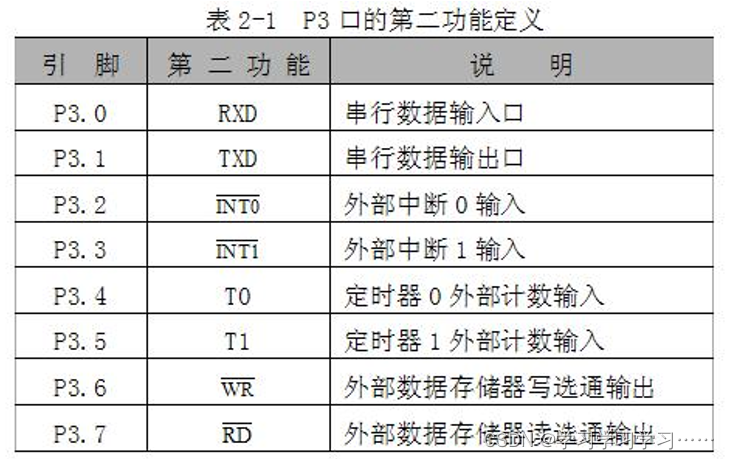

4 并行I/O口引脚

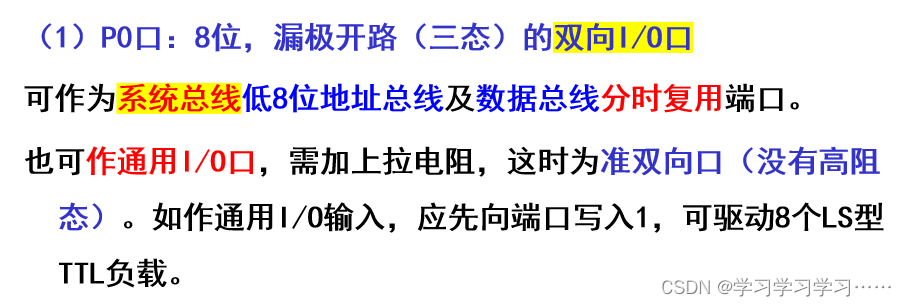

P0、P1、P2、P3，每一个都8位。
注：由于有时需要数据总线与单片机隔离，由于存在高阻态，就可以做到这一点，不会误读一些数据。P0做数据总线的时候是正宗的双向口，做I/O口是准双向口。
P1~P3都是准双向口。
三态：高电平、低电平、高阻态
问题：为什么P0带有高阻态就是双向口？
答：P0做总线口使用连接数据总线，它不需要给在挂载在数据总线上的其他器件进行数据交换的时候，这个地方需要隔离。

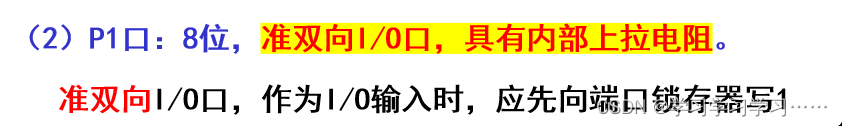

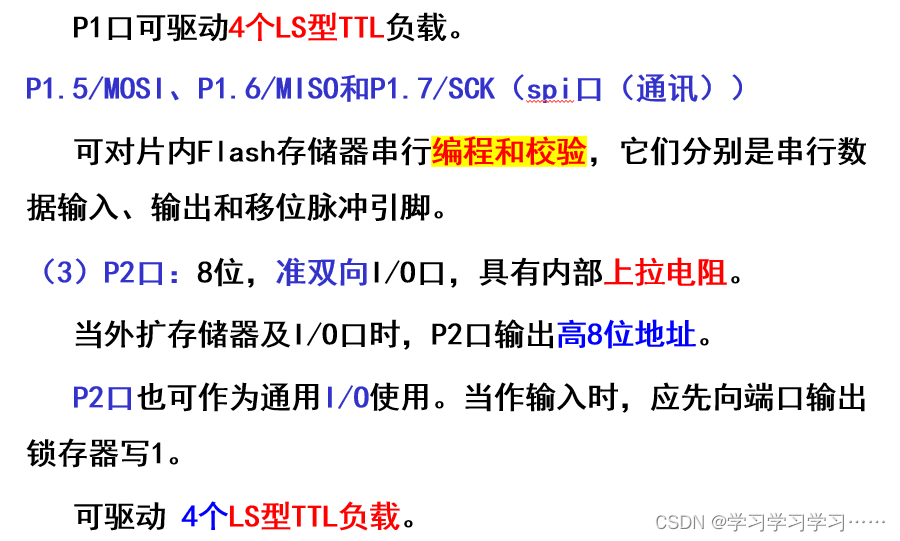

注：准双向口做I/O口时，要先向该口写1。
问题：单片机复位的时候这个引脚是输入还是输出？
答：当复位的时候它是输入状态，但后来做输出以后在做输入，一定向I/O口先写1
上述引脚功能要熟记！
