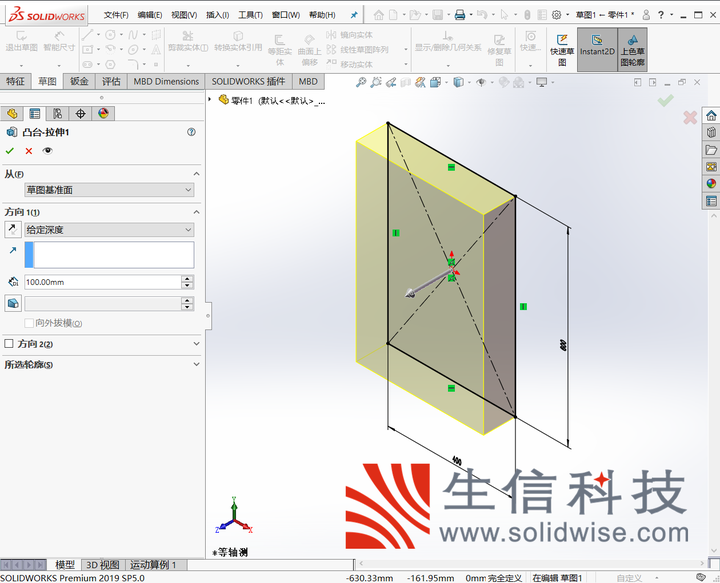

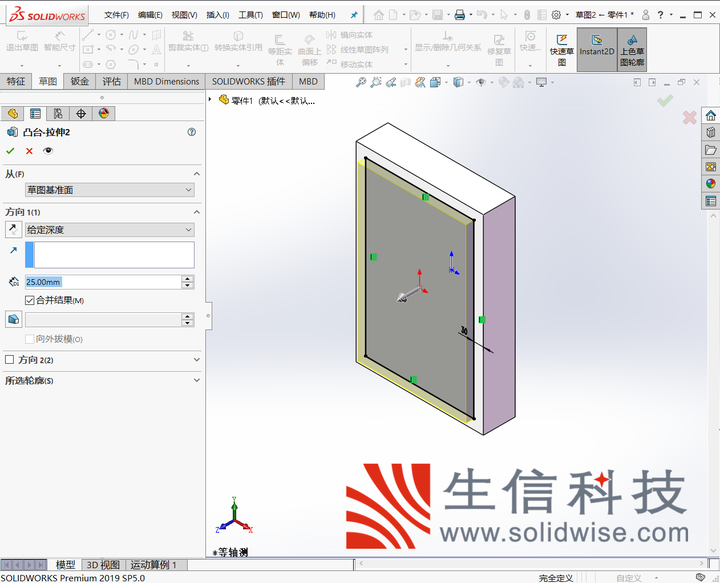

1. 打开SolidWorks软件，新建一个零件。选前视基准面绘制草图，二次创建凸台拉伸特征，如图所示。

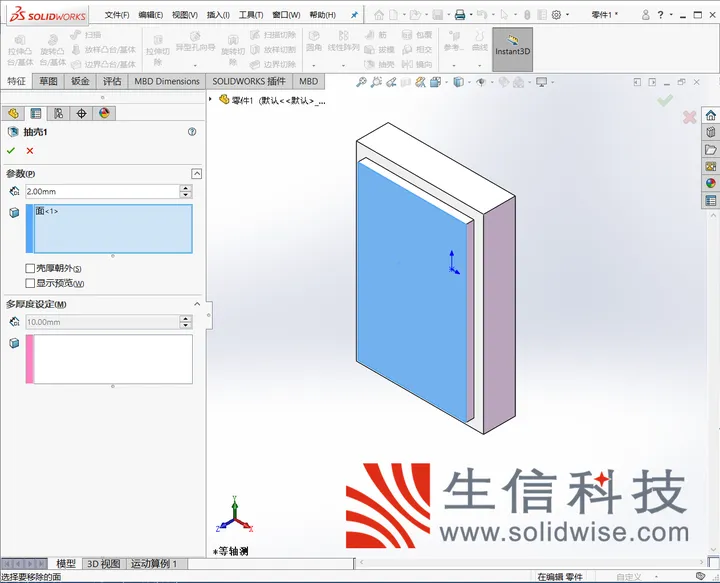

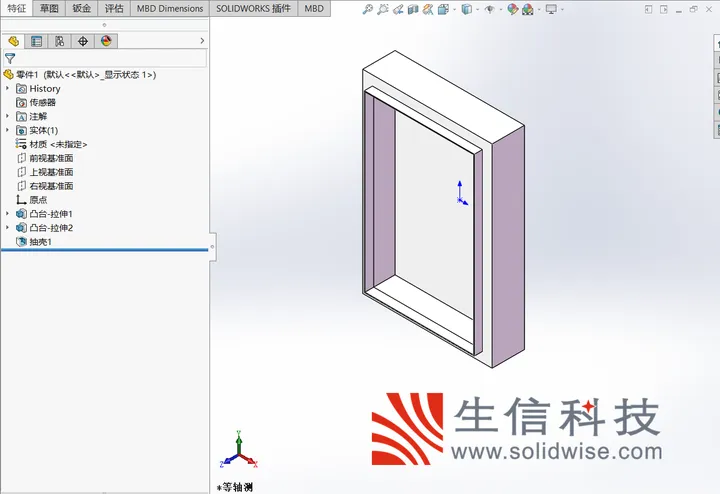

2. 创建抽壳特征，厚度“2 mm”，如图所示。

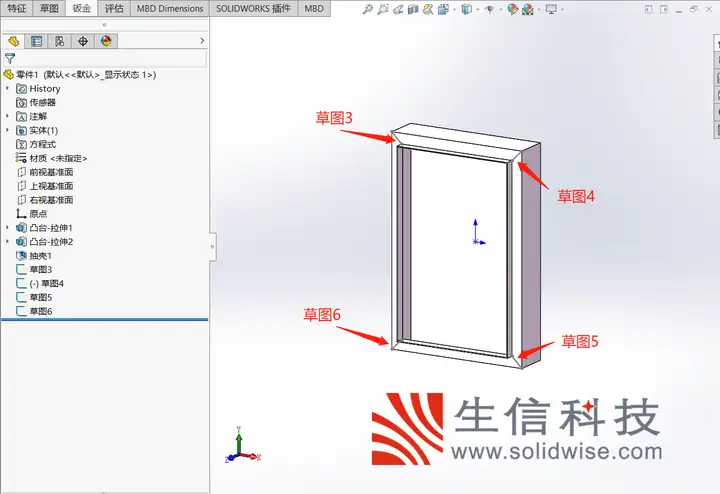

3. 添加切口草图，根据钣金加工工艺在所选面上创建切口草图，注意必须分别创建，如图所示。

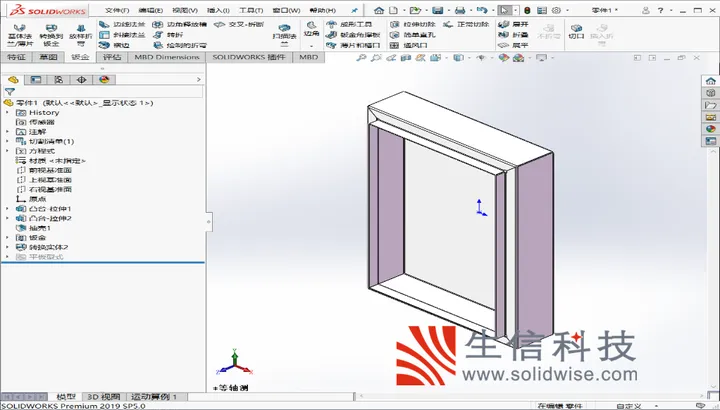

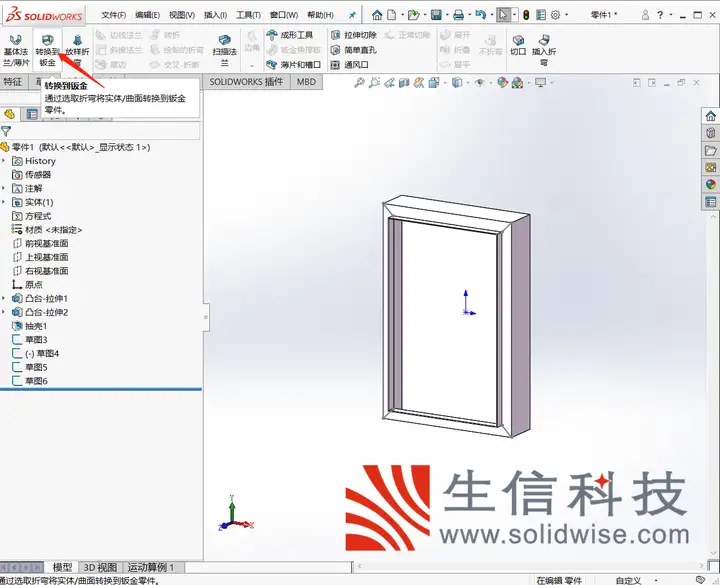

4. 单击“钣金—转换到钣金”命令。

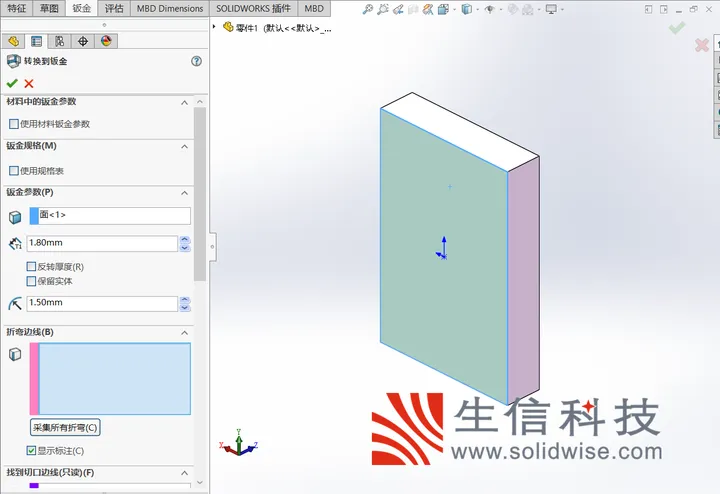

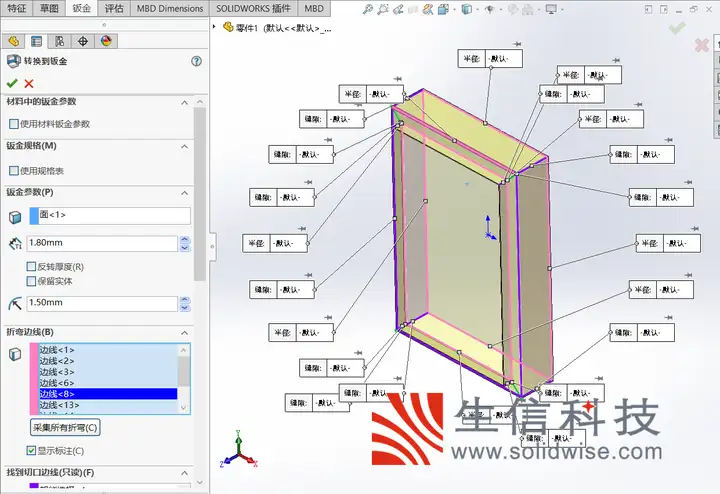

5. 选取固定实体的面，设置钣金厚度“1.8mm”（厚度设置可根据需要变动），折弯半径“1.5m”，如图所示。

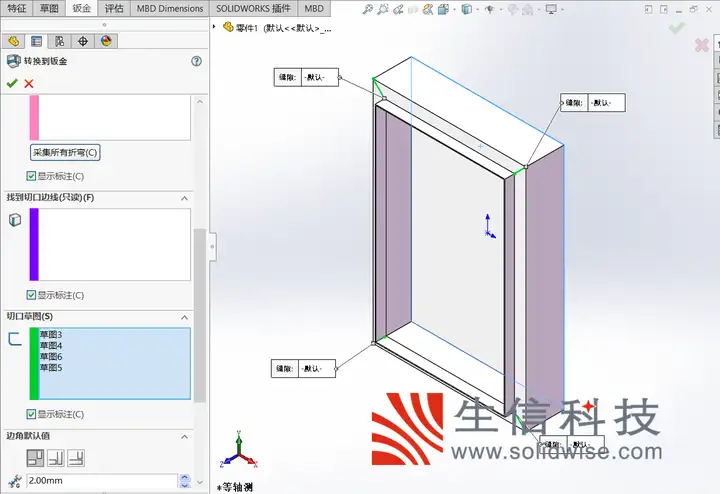

6. 选择切口草图（共4个草图），如图所示。

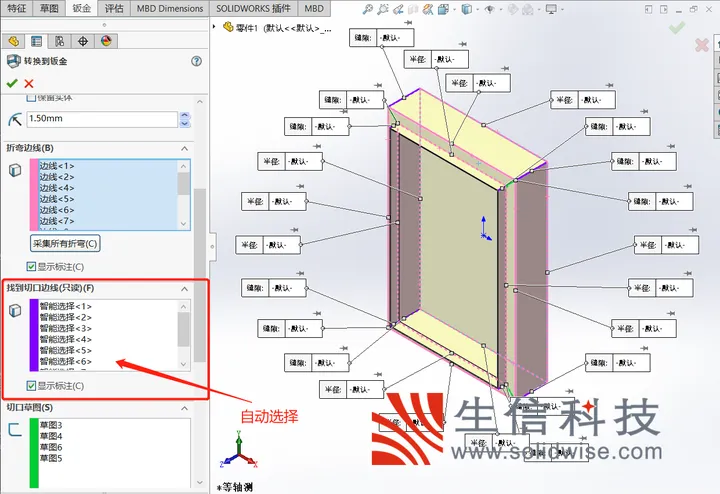

7. 选择折弯边线，在完成折弯边线的同时找到切口边线会自动选择，如图所示。

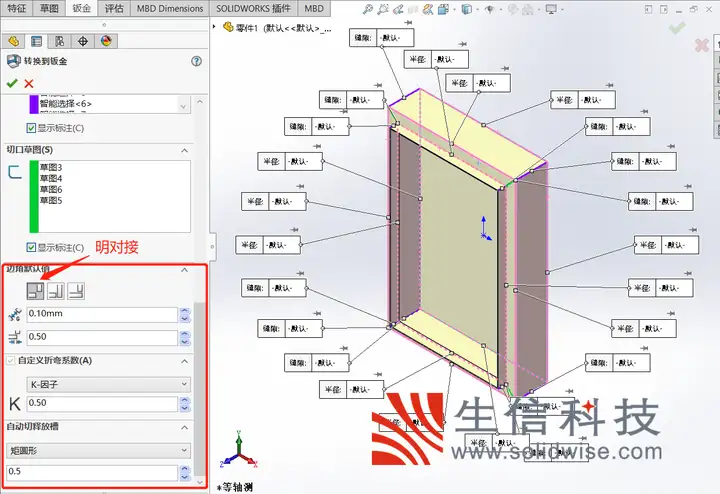

8. 边角默认值选择“明对接”，所有切口的默认缝隙设置为“0.1 mm”，K-因子为0.5，释放槽类型矩圆形。

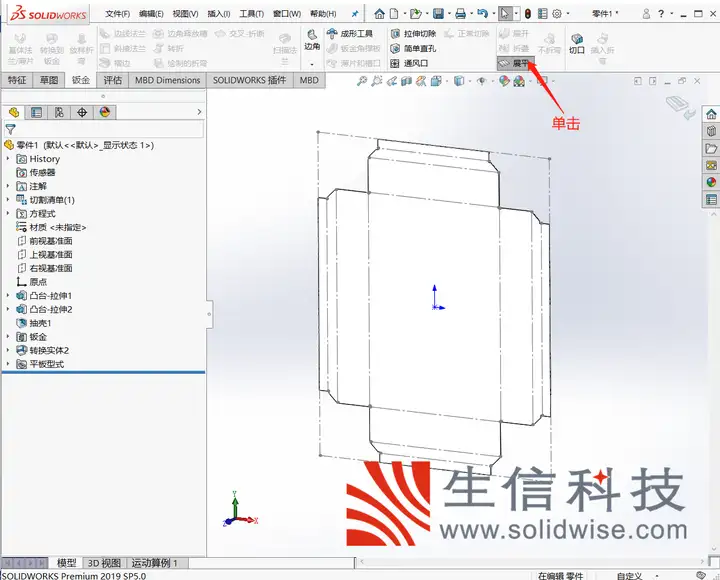

9. 单击确定，完成实体到钣金的转换，如图所示。
