ERPS是ITU(国际电信联盟)发布的一种环网保护协议,也称G.8032,它是一个专门应用于以太网的链路层协议,支持单环、多环组网以及快速组网(故障自愈时间<50ms),能够有效避免网络环路,提供网络可靠性。

ERPS主子环拓扑一般情况下为相交环拓扑,一个拓扑中有一个主环及多个子环形成,这种拓扑稳定性相对较好,多应用于工厂生产线网络、车间工业设备网络等场景。

本章以TL-SG2210工业级为实例,给大家详细演示ERPS主子环的配置方法,解答大家的疑惑。

典型多环拓扑


工作原理

正常工作时,RPL端口阻塞所在链路,防止网络环路;当环网中某条链路出现异常断开时,异常节点会发包通知RPL Owner节点,于是RPL端口放开,使所在链路恢复正常通信,保障整个网络通信不中断。

注意:一个环网中,有且仅有一个RPL Owner节点。

配置方法

主子环需要使用WEB页面进行,不支持拨码和ERPS快捷设置。可以任意指定所用端口,拓扑示意如下:


角色分类:

🔷 主环:交换机A为RPL Owner节点,交换机B、C、D、E、F为普通节点 ;

🔷 子环:交换机G、H分别为两个子环的RPL Owner节点,交换机C、D、E、F为普通节点;

其中C、D、E、F又为主子环交叉节点。

【配置ERPS主环】

交换机A(RPL Owner)的配置如下:

1、启用交换机的802.1Q VLAN功能

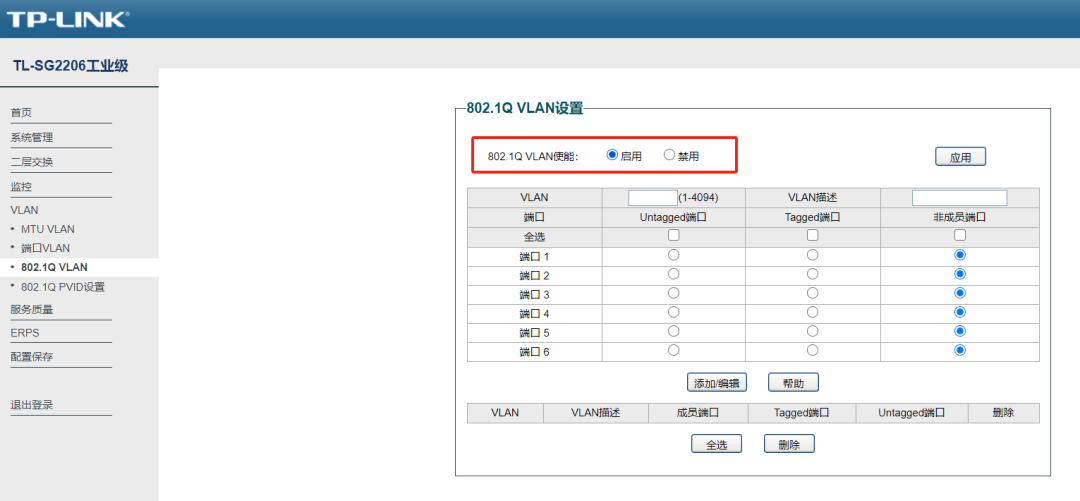

依次点击→<802.1Q VLAN>,将“802.1Q VLAN使能”选择为启用,如下图所示:

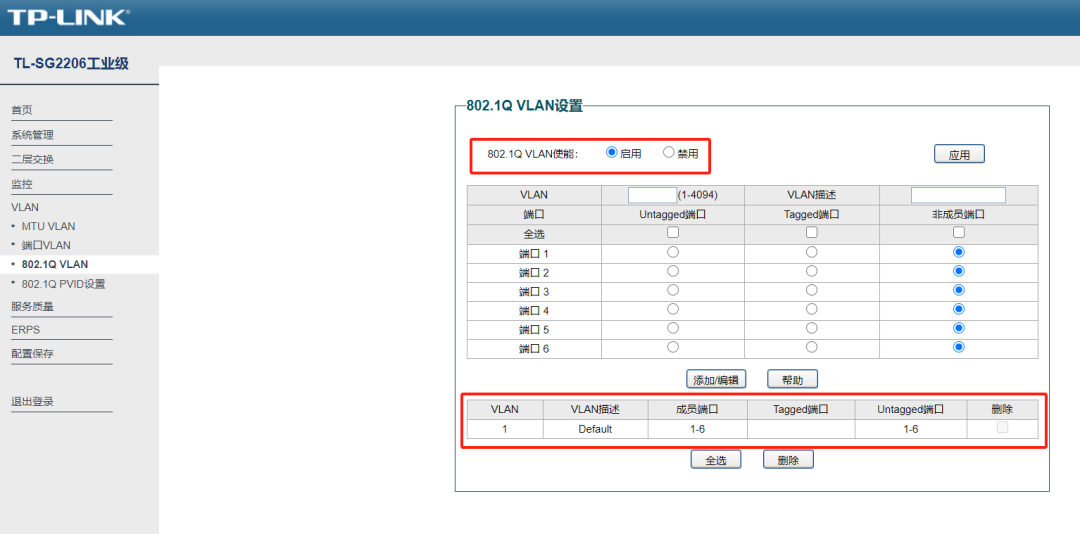

点击<应用>后,页面显示如下图所示:


2、配置环网保护实例

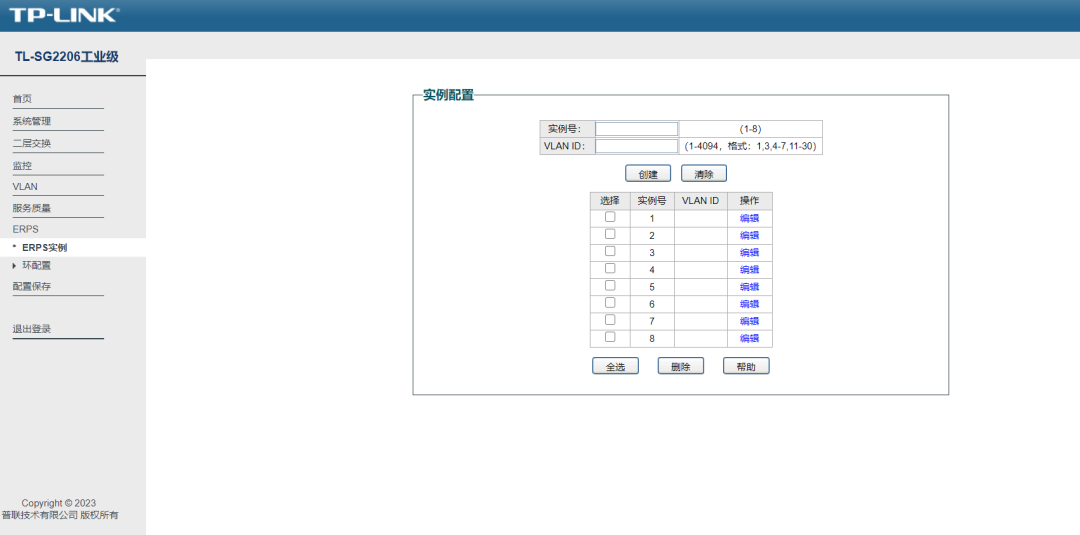

依次点击→,如下图所示:

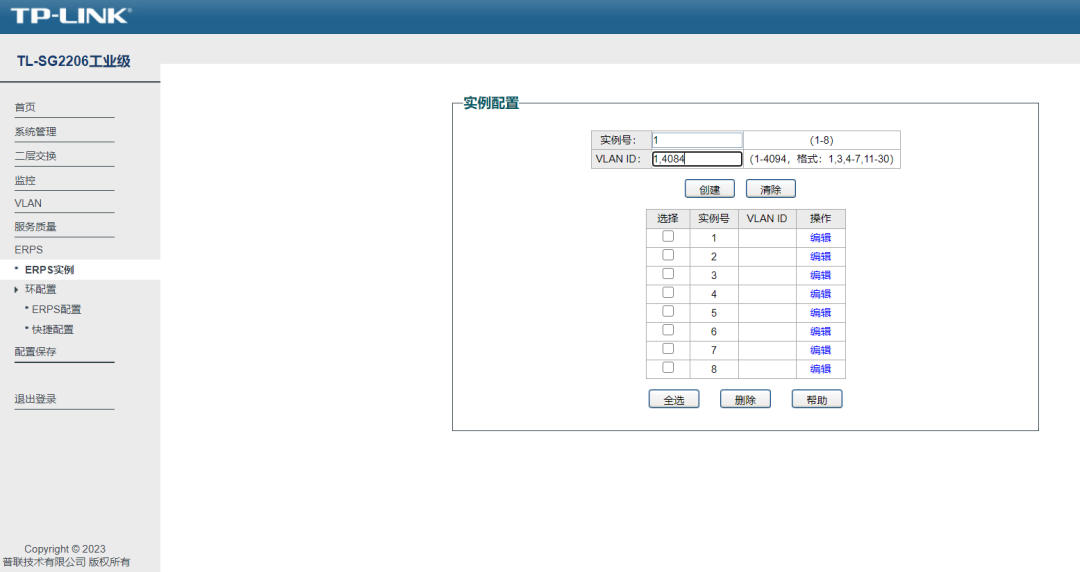

点击<设置>后,填写实例号,并填写需要保护的VLAN(保护VLAN需同时包含数据VLAN和协议控制VLAN),此处数据VLAN为1,预设ERPS主环的控制VLAN为4084,如下图所示:

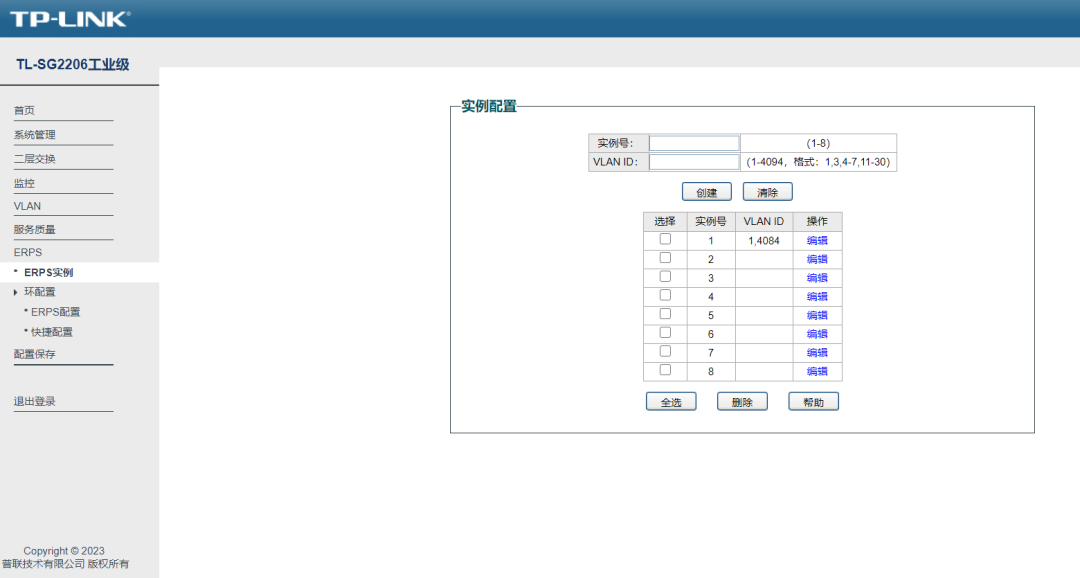

点击<创建>后,页面显示如下图所示:


这里,就完成了保护实例的配置,需要注意的是,设置的VLAN ID范围,需要包含所有数据VLAN和控制VLAN,比如数据通信用到了VLAN 1-5,ERPS环的协议控制VLAN设置为4084,那么这里VLAN ID范围可以设置为1-4084,表示保护1~4084的全部VLAN。协议控制VLAN在ERPS环配置中会用到。

3、配置ERPS环

✨ 环配置:

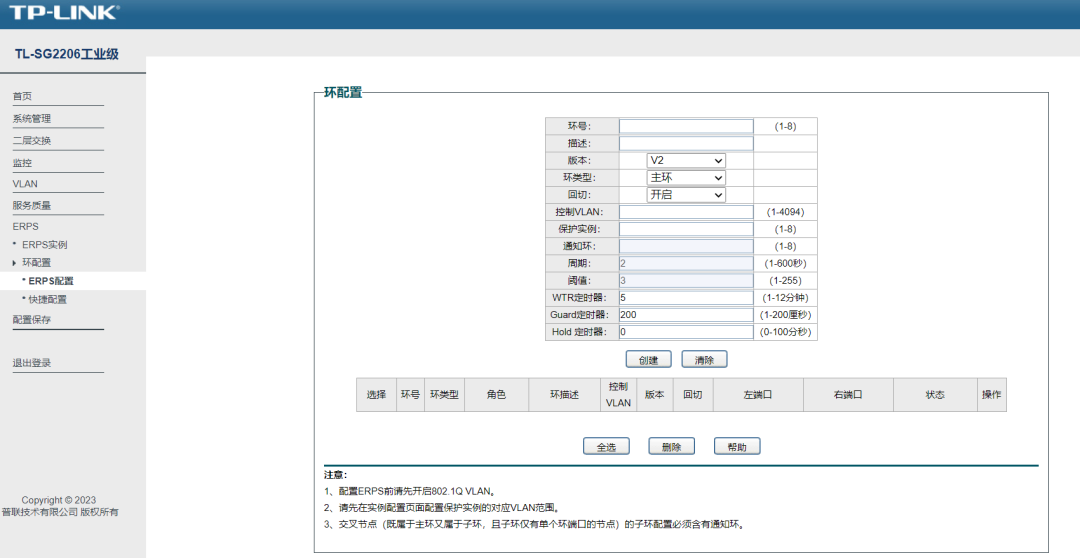

依次点击→,如下图所示:

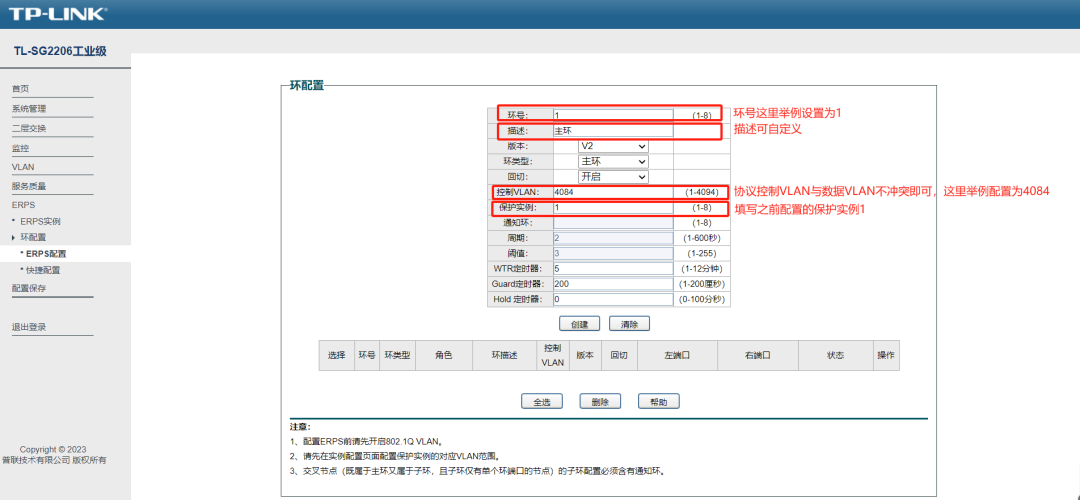

配置“环号”、“协议VLAN”、“保护实例”,如下图所示:


点击<创建>后,页面显示如下图所示:


✨ 左右端口配置:

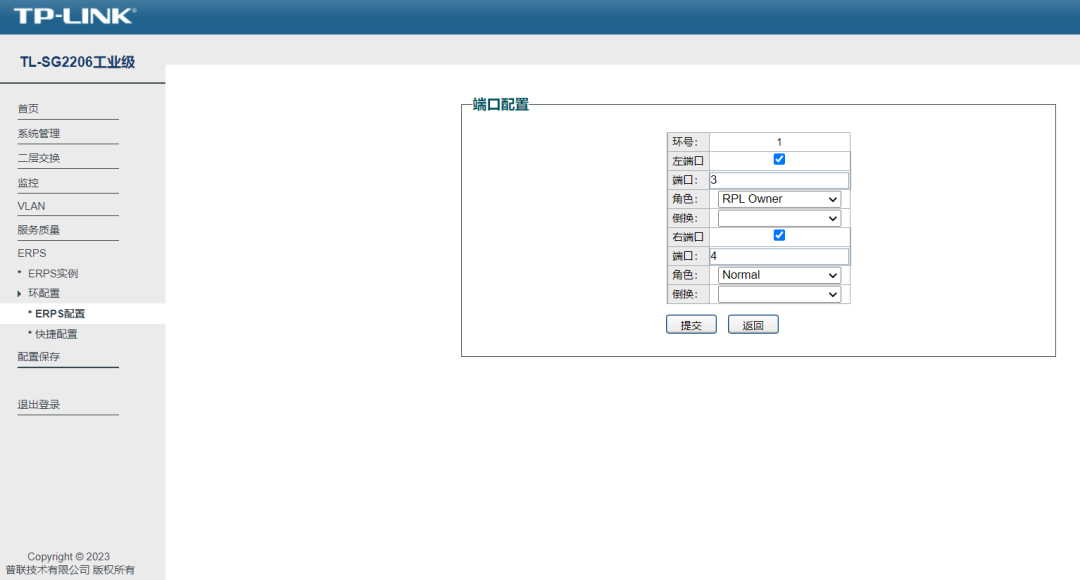

点击上图中红框标出的<端口>,进入左右端口配置,将端口3设置为RPL Owner,将端口4设置为Normal,如下图所示:

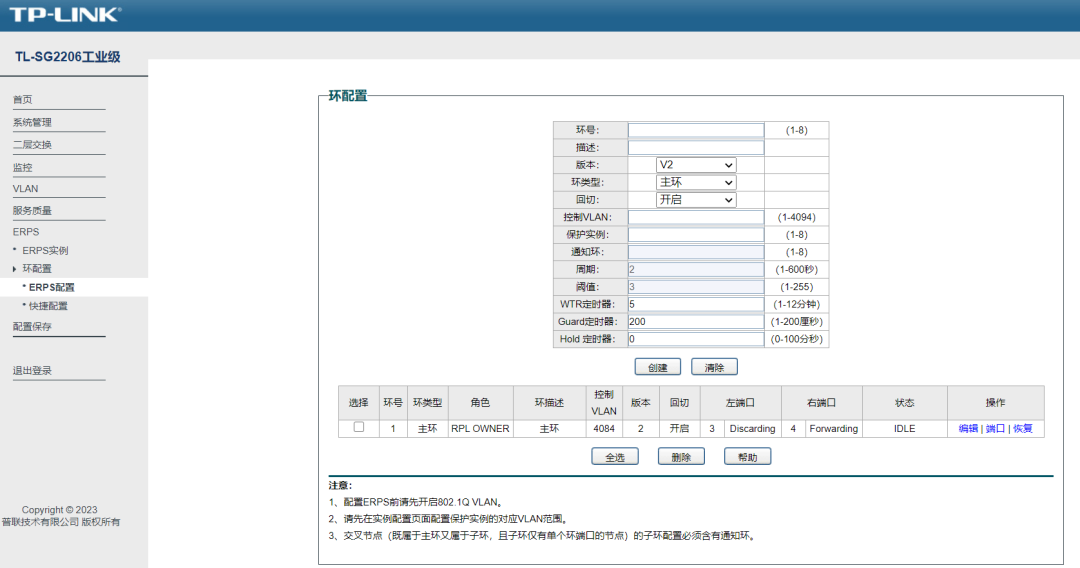

点击<提交>,则完成了左右端口配置,点击<返回>可查看配置项:


到这里,就完成了对交换机A(主环RPL Owner)的配置。

交换机B、C、D、E、F的主环配置如下:

交换机B、C、D、E、F主环配置与交换机A的唯一区别就是,它们都不需要设置RPL Owner。也就是说,除了最后的左右端口配置,A、B、C、D、E、F的其他所有主环配置都相同。但要注意:C、D、E、F为主子环交叉节点,配置的保护实例既要保护主环的数据和控制VLAN,也要保护子环的数据和控制VLAN。

1、启用交换机的802.1Q VLAN功能


同交换机A

2、配置环网保护实例

普通节点B同交换机A

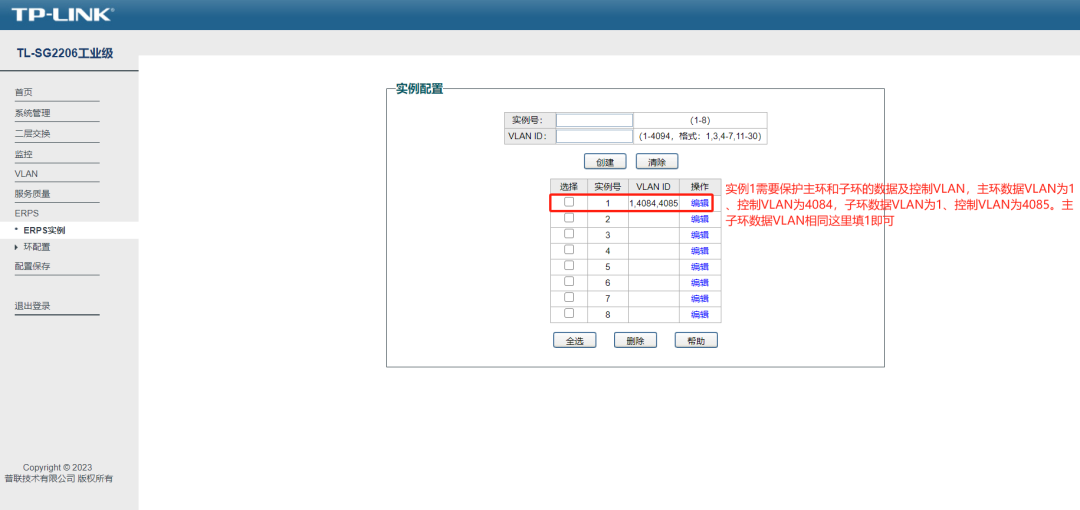

交叉节点C、D、E、F保护实例还要包含子环的数据VLAN和控制VLAN(此处子环的数据同VLAN为1,预设ERPS子环的控制VLAN为4085),如下图所示:


3、配置ERPS环

✨ 环配置:

依次点击→,如下图所示:


配置“环号”、“协议VLAN”、“保护实例”,如下图所示:

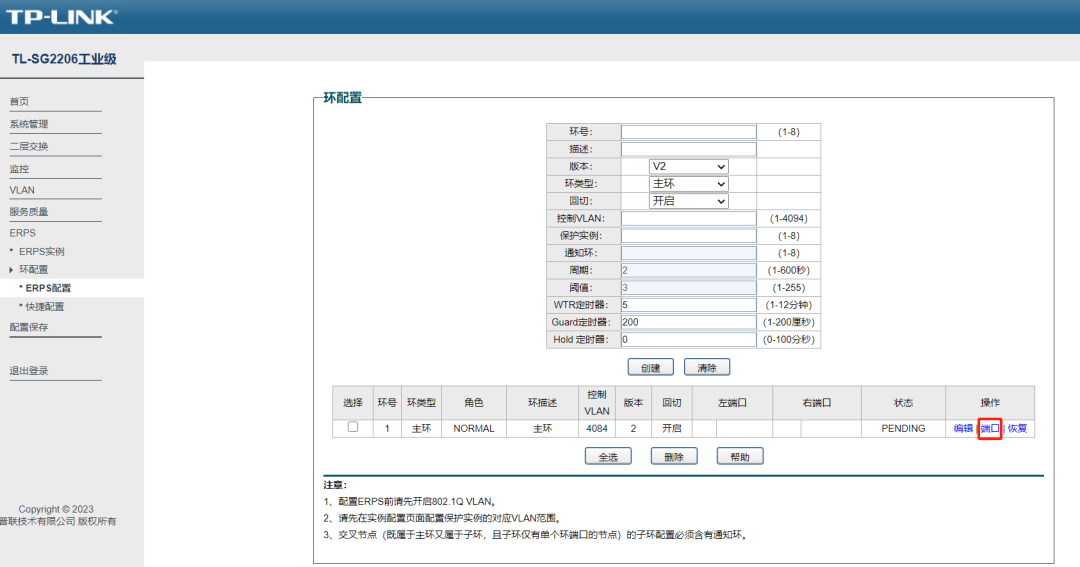

点击<创建>后,页面显示如下图所示:


✨ 左右端口配置:

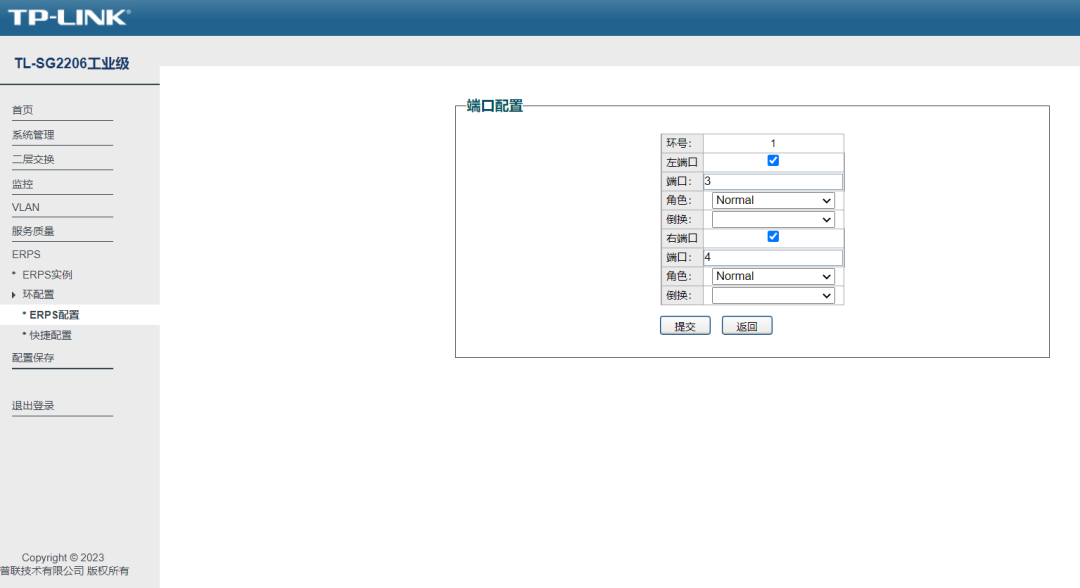

左右端口的角色均选择为Normal即可,如下图所示:


到这里就完成了对交换机B、C、D、E、F的主环配置。

配置完成后,将主环五台交换机按照设定的端口两两连接起来,就组建好了一个ERPS主环网。

【配置ERPS子环】

拓扑中仅需要对两个子环的交换机C、D、H和E、F、G进行配置即可:

子环1和子环2的两个RPL Owner交换机G、H配置如下:

1、启用交换机的802.1Q VLAN功能


同交换机A

2、配置环网保护实例

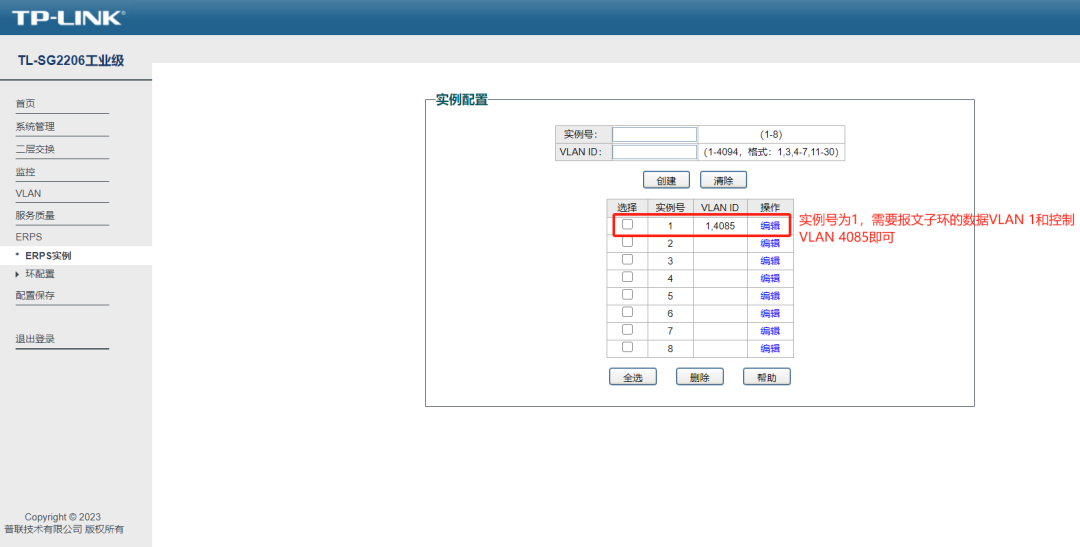

G、H仅为子环1和子环2的RPL Owner节点而并非主子环交叉节点,所以保护实例包含子环的数据VLAN和控制VLAN即可(此处子环的数据同VLAN为1,预设ERPS子环的控制VLAN为4085),如下图所示:


3、配置ERPS环

配置“环号”、“协议VLAN”、“保护实例”,如下图所示:


点击<创建>后,页面显示如下图所示:


✨ 左右端口配置:

点击上图中红框标出的<端口>,进入左右端口配置,将端口1设置为RPL Owner,将端口2设置为Normal,如下图所示:


点击<提交>,则完成了左右端口配置,点击<返回>可查看配置项:


到这里,就完成了对交换机G、H的配置,两个不相交二点子环RPL交换机配置一致。

交换机C、D、E、F的子环配置如下:

作为主子环交叉节点,主环配置和保护实例已经配置完成。

1、启用交换机的802.1Q VLAN功能


2、配置环网保护实例

这一步在之前的主环配置中已介绍,交叉节点C、D、E、F保护实例还要包含子环的数据VLAN和控制VLAN(此处子环的数据同VLAN为1,预设ERPS子环的控制VLAN为4085),如下图所示:


3、配置ERPS环

✨ 环配置:

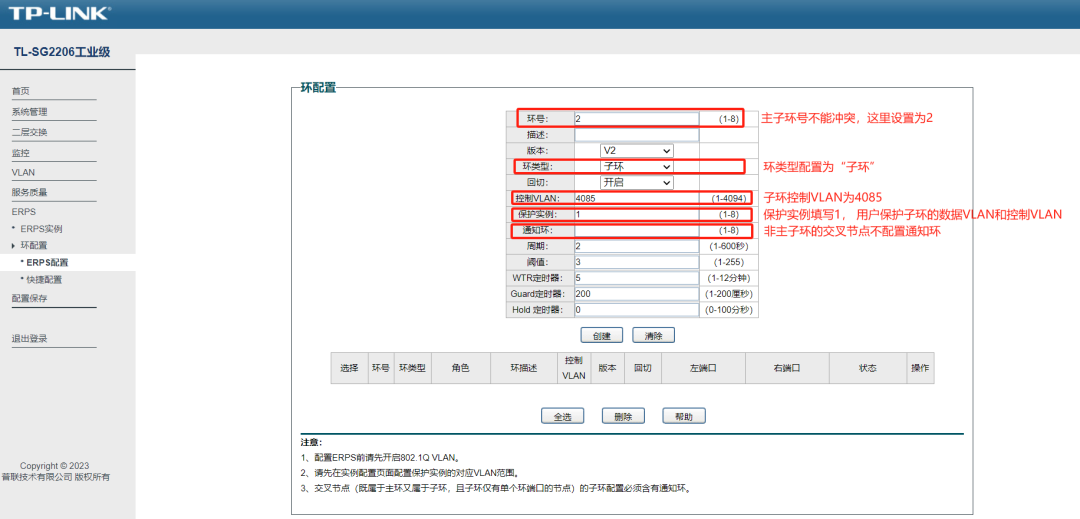

配置“环号”、“环类型”、“协议VLAN”、“保护实例”、“通知环”,点击<创建>如下图所示:


✨ 左右端口配置:

交叉节点的子环仅需要配置一个端口即可,即选择子环端口角色均选择为Normal,如下图所示:

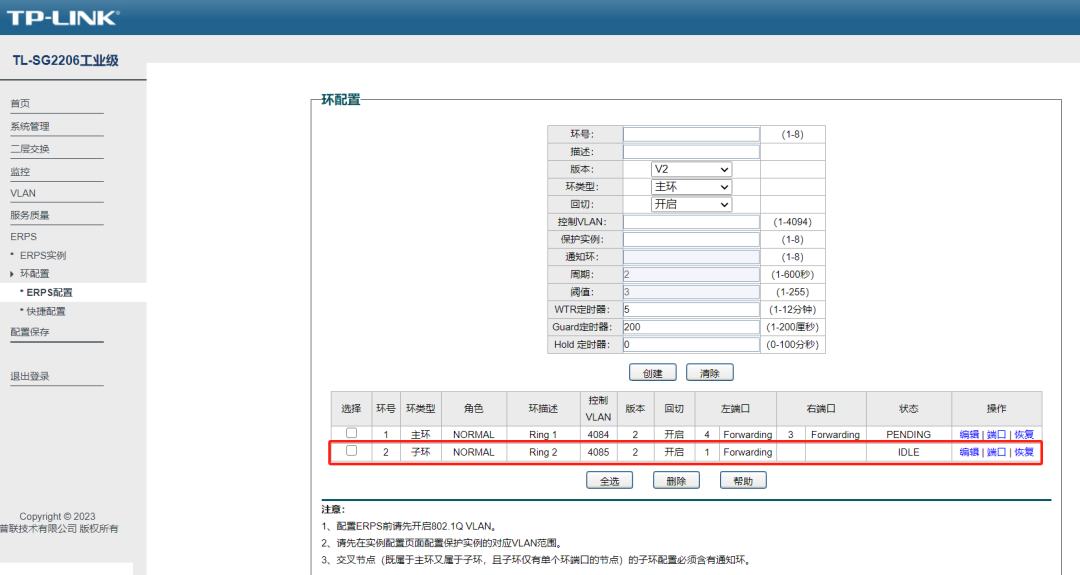

点击<提交>,则完成了左右端口配置,点击<返回>可查看配置项:


到这里,就完成了对交叉节点交换机C、D、E、F的配置,两个不相交二点子环RPL交换机配置一致。

配置完成后,将子环交换机按照设定的端口两两连接起来,就组建好了一个ERPS子环网。
