配置基本QinQ示例

老牧童 • • 未分类

配置基本QinQ示例组网需求如下图所示 网络中有两个企业 企业 1 有两个分支 企业 2 有两个分支 这两个企业的各办公地的企业网都分别和运营商网络中的 LSW1 和 LSW2 相连 现需要实现 企业 1 和企业 2 独立划分 VLAN 两者互不影响

大家好，欢迎来到IT知识分享网。

组网需求

如下图所示，网络中有两个企业，企业1有两个分支，企业2有两个分支。这两个企业的各办公地的企业网都分别和运营商网络中的LSW1和LSW2相连。

现需要实现：

  • 企业1和企业2独立划分VLAN，两者互不影响。
  • 各企业两分支之间流量通过公网透明传输，相同业务之间互通，不同业务之间互相隔离。

可通过配置QinQ来实现以上需求。利用公网提供的VLAN100使企业1互通，利用公网提供的VLAN200使企业2互通，不同企业之间互相隔离。

配置基本QinQ示例

配置思路

采用如下的思路配置QinQ：

  1. 在LSW1和LSW2上均创建VLAN100和VLAN200，配置连接业务的接口为QinQ类型，并分别加入VLAN。实现不同业务添加不同的外层VLAN Tag。
  1. 配置LSW1和LSW2上连接公网的接口加入相应VLAN，实现允许VLAN100和200的报文通过。

配置步骤

1. 创建VLAN

在LSW1和LSW2上创建VLAN100和VLAN200

LSW1

<Huawei>system-view [Huawei]sysname LSW1 [LSW1]vlan batch 100 200

LSW2

<Huawei>system-view [Huawei]sysname LSW2 [LSW2]vlan batch 100 200

2. 配置相应接口为QinQ

在LSW1和LSW2上配置接口GE0/0/2、GE0/0/3的类型为QinQ，GE0/0/2的外层tag为VLAN100，GE0/0/3的外层tag为VLAN200。

LSW1

[LSW1]interface gigabitethernet 0/0/2 [LSW1-GigabitEthernet0/0/2]port link-type dot1q-tunnel [LSW1-GigabitEthernet0/0/2]port default vlan 100 [LSW1-GigabitEthernet0/0/2]quit [LSW1]interface gigabitethernet 0/0/3 [LSW1-GigabitEthernet0/0/3]port link-type dot1q-tunnel [LSW1-GigabitEthernet0/0/3]port default vlan 200 [LSW1-GigabitEthernet0/0/3]quit

LSW2

[LSW2]interface gigabitethernet 0/0/2 [LSW2-GigabitEthernet0/0/2]port link-type dot1q-tunnel [LSW2-GigabitEthernet0/0/2]port default vlan 100 [LSW2-GigabitEthernet0/0/2]quit [LSW2]interface gigabitethernet 0/0/3 [LSW2-GigabitEthernet0/0/3]port link-type dot1q-tunnel [LSW2-GigabitEthernet0/0/3]port default vlan 200 [LSW2-GigabitEthernet0/0/3]quit

3. 配置相应的接口以验证上述QinQ配置的有效性

3.1. 配置LSW连接Internet侧的接口

LSW1

[LSW1]interface gigabitethernet 0/0/1 [LSW1-GigabitEthernet0/0/1]port link-type trunk [LSW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 100 200 [LSW1-GigabitEthernet0/0/1]quit

LSW2

[LSW2]interface gigabitethernet 0/0/1 [LSW2-GigabitEthernet0/0/1]port link-type trunk [LSW2-GigabitEthernet0/0/1]port trunk allow-pass vlan 100 200 [LSW2-GigabitEthernet0/0/1]quit

LSW3

<Huawei>system-view [Huawei]sysname LSW3 [LSW3]interface gigabitethernet 0/0/1 [LSW3-GigabitEthernet0/0/1]port link-type trunk [LSW3-GigabitEthernet0/0/1]port trunk allow-pass vlan 100 200 [LSW3-GigabitEthernet0/0/1]quit [LSW3]interface gigabitethernet 0/0/2 [LSW3-GigabitEthernet0/0/2]port link-type trunk [LSW3-GigabitEthernet0/0/2]port trunk allow-pass vlan 100 200 [LSW3-GigabitEthernet0/0/2]quit

3.2. 配置LSW以连接企业网络侧及上行链路接口

LSW4

<Huawei> <Huawei>system-view [Huawei]sysname LSW4 [LSW4]vlan batch 10 100 [LSW4]interface gigabitethernet 0/0/1 [LSW4-GigabitEthernet0/0/1]port link-type trunk [LSW4-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 100 [LSW4-GigabitEthernet0/0/1]quit [LSW4]interface gigabitethernet 0/0/2 [LSW4-GigabitEthernet0/0/2]port link-type access [LSW4-GigabitEthernet0/0/2]port default vlan 10 [LSW4-GigabitEthernet0/0/2]quit [LSW4]interface vlanif 10 [LSW4-Vlanif10]ip address 192.168.10.1 24 [LSW4-Vlanif10]quit

LSW6

<Huawei>system-view [Huawei]sysname LSW6 [LSW6]vlan batch 10 100 [LSW6]interface gigabitethernet 0/0/1 [LSW6-GigabitEthernet0/0/1]port link-type trunk [LSW6-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 100 [LSW6-GigabitEthernet0/0/1]quit [LSW6]interface gigabitethernet 0/0/2 [LSW6-GigabitEthernet0/0/2]port link-type access [LSW6-GigabitEthernet0/0/2]port default vlan 10 [LSW6-GigabitEthernet0/0/2]quit [LSW6]interface vlanif 10 [LSW6-Vlanif10]ip address 192.168.10.2 24 [LSW6-Vlanif10]quit

LSW5

<Huawei>system-view [Huawei]sysname LSW5 [LSW5]vlan batch 20 200 [LSW5]interface gigabitethernet 0/0/1 [LSW5-GigabitEthernet0/0/1]port link-type trunk [LSW5-GigabitEthernet0/0/1]port trunk allow-pass vlan 20 200 [LSW5-GigabitEthernet0/0/1]quit [LSW5]interface gigabitethernet 0/0/2 [LSW5-GigabitEthernet0/0/2]port link-type access [LSW5-GigabitEthernet0/0/2]port default vlan 20 [LSW5-GigabitEthernet0/0/2]quit [LSW5]interface vlanif 20 [LSW5-Vlanif20]ip address 192.168.20.1 24 [LSW5-Vlanif20]quit

LSW7

<Huawei>system-view [Huawei]sysname LSW7 [LSW7]vlan batch 20 200 [LSW7]interface gigabitethernet 0/0/1 [LSW7-GigabitEthernet0/0/1]port link-type trunk [LSW7-GigabitEthernet0/0/1]port trunk allow-pass vlan 20 200 [LSW7-GigabitEthernet0/0/1]quit [LSW7]interface gigabitethernet 0/0/2 [LSW7-GigabitEthernet0/0/2]port link-type access [LSW7-GigabitEthernet0/0/2]port default vlan 20 [LSW7-GigabitEthernet0/0/2]quit [LSW7]interface vlanif 20 [LSW7-Vlanif20]ip address 192.168.20.21 24 [LSW7-Vlanif20]quit

3.3. 配置各模拟企业PC的IP地址

PC1

配置基本QinQ示例

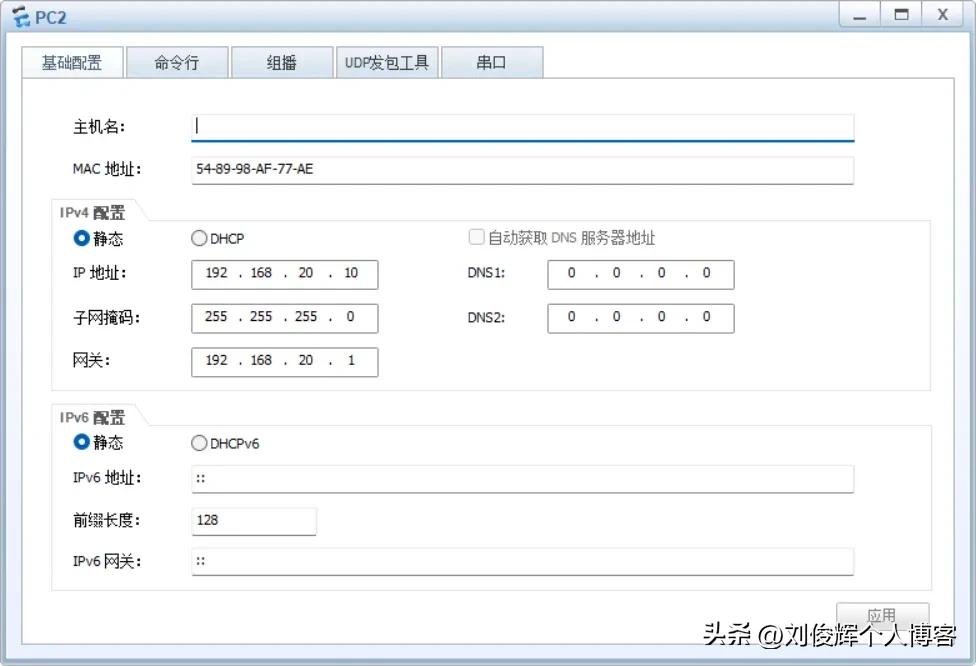

PC2

配置基本QinQ示例

PC3

配置基本QinQ示例

PC4

配置基本QinQ示例

4. 验证配置结果

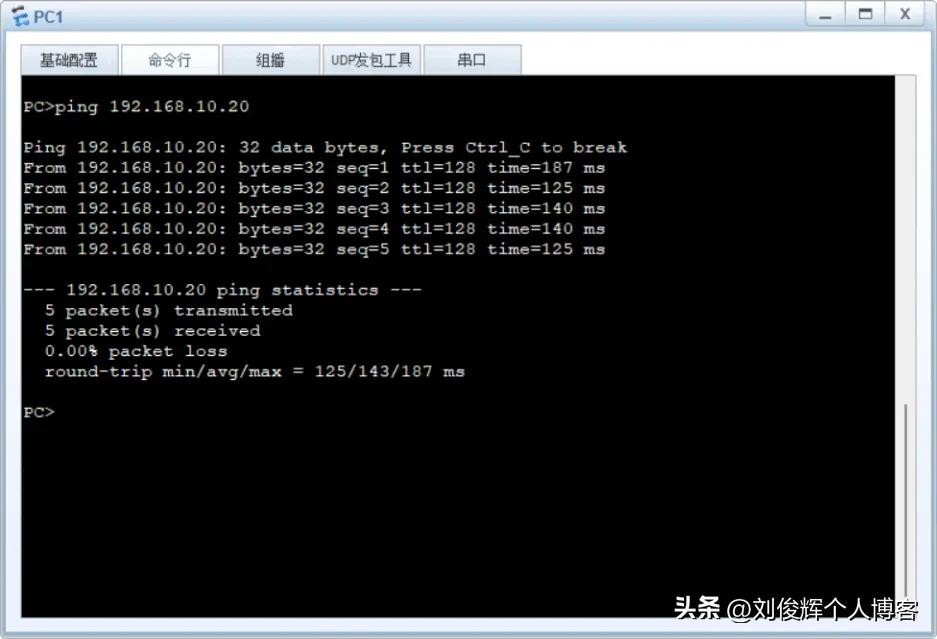

4.1. 企业1内，同VLAN的任意两台PC间若能ping通，即表明内部通信正常，以企业1为例进行抓包验证。

  • 从企业1一处分支内任意VLAN的一台PC ping企业1另外一处分支同一VLAN内的PC，如果可以ping通则表示企业1内部可以互相通信。
  • 从企业2一处分支内任意VLAN的一台PC ping企业2另外一处分支同一VLAN内的PC，如果可以ping通则表示企业2内部可以互相通信。
  • 从企业1一处分支内任意VLAN的一台PC ping企业2任意一处分支同一VLAN内的PC，如果不能ping通则表示企业1和企业2之间相互隔离。

4.2. 企业1内，同VLAN的任意两台PC间若能ping通，即表明内部通信正常，以企业1为例进行抓包验证。

配置基本QinQ示例

配置基本QinQ示例

4.1.3. 若企业1某分支任一VLAN内PC无法ping通企业2同VLAN任意分支PC，则表明两企业间相互隔离。

配置基本QinQ示例
